【摘要】：在日常生活、生产过程中，机电设备控制电路发挥着重要的作用。明确机电设备控制电路中控制部件和电动机的电路对应关系。图6-3所示为典型机电设备控制电路的结构组成。由图可知，机电设备控制电路主要是由控制部件、电动机以及连接线缆构成的。在很多机电设备控制电路中常常应用时间继电器的延时功能完成对电动机起停运转的智能控制。

机电设备控制电路是依靠按钮、接触器、继电器等控制部件来对单个或多个电动机的起停、运转进行控制的电路，通过控制部件的不同组合以及不同的接线方式，可对电动机的运转、时间、转速、方向等进行控制，协调多个电动机之间的工作顺序，从而满足一定的工作需求。

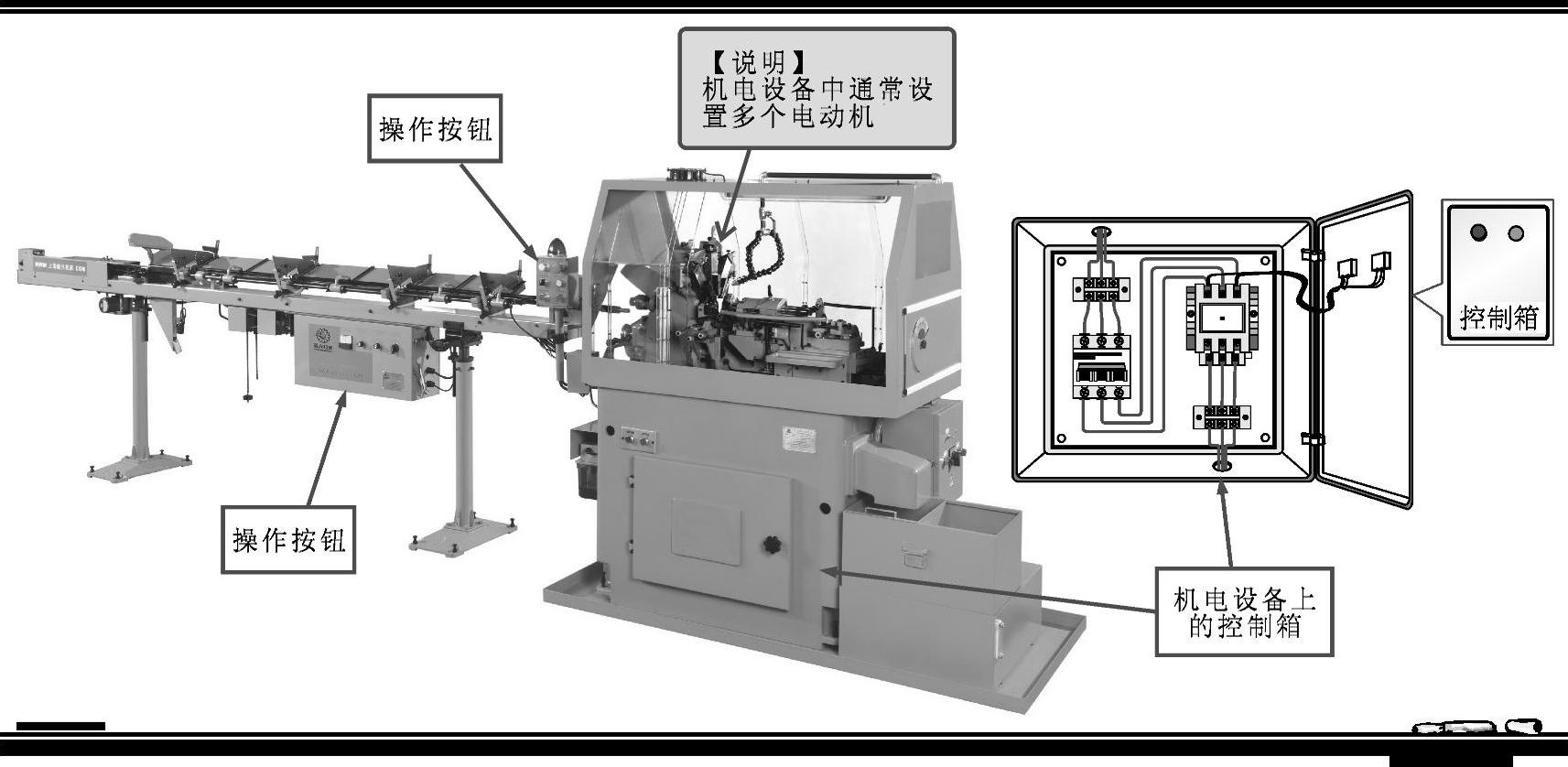

图6-1 机电设备控制电路的示意图

图6-1所示为典型机电设备控制电路的示意图。机电设备控制电路主要是由控制部件和多个电动机构成，通过设备操作台上的控制按钮对各个电动机的运转工作进行控制，不同机电设备，所采用的控制部件以及接线方式不同，从而使设备具有不同的功能。

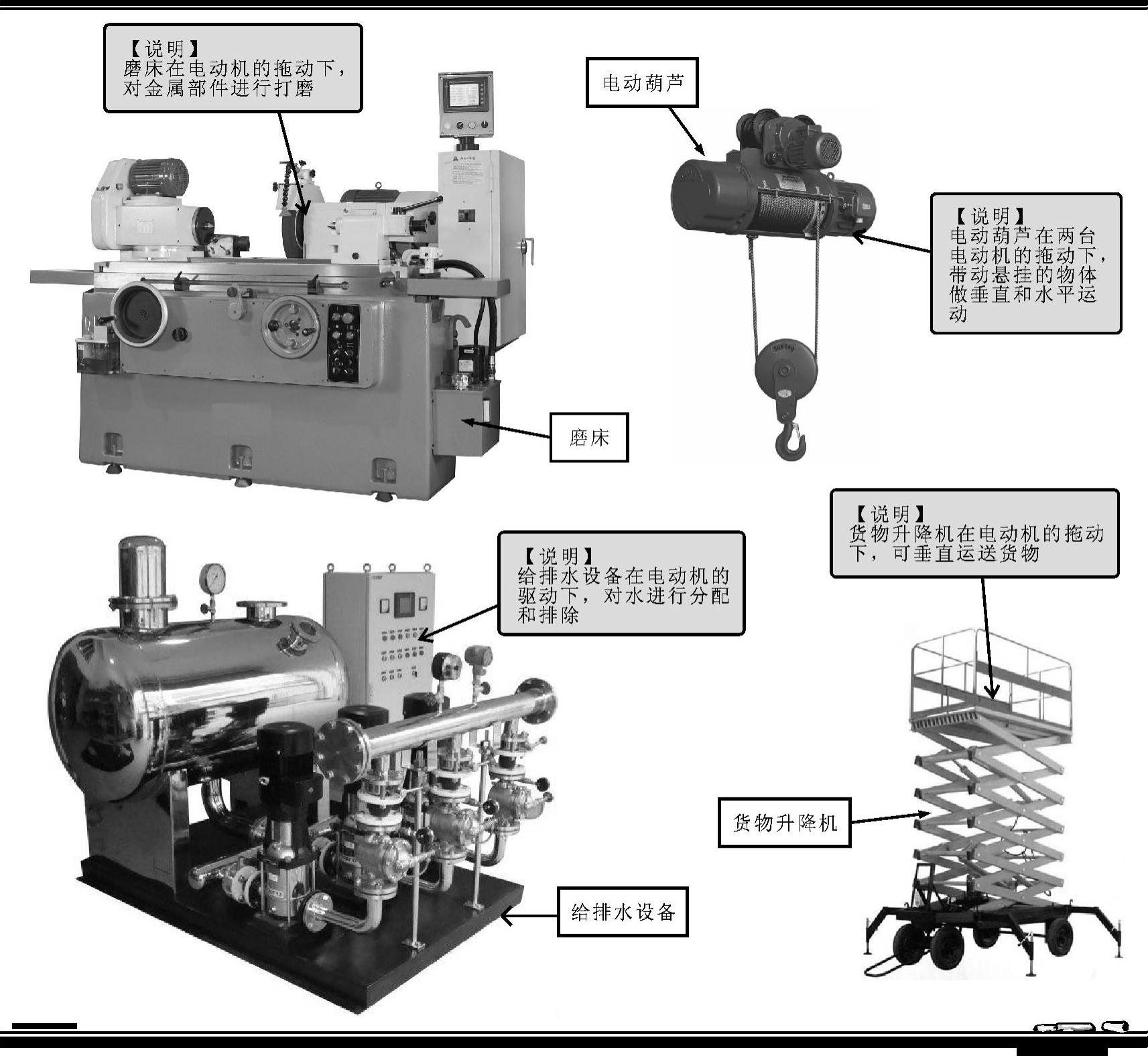

在日常生活、生产过程中，机电设备控制电路发挥着重要的作用。图6-2所示为机电控制电路的应用。机电控制电路在工业生产上有着广泛的应用，例如机床、电梯、货物升降机、电动葫芦、给排水设备等。

图6-2 机电设备控制电路的应用

在学习识读机电设备控制电路之前，我们首先要了解机电设备控制电路的结构组成。明确机电设备控制电路中控制部件和电动机的电路对应关系。

图6-3所示为典型机电设备控制电路的结构组成。由图可知，机电设备控制电路主要是由控制部件、电动机以及连接线缆构成的。

电路中按钮开关、交流接触器线圈、过热保护继电器触点串联在一起接入电路中，交流接触器触点、过热保护继电器检测部分与电动机串联在一起。当按钮开关SB闭合时，交流接触器KM得电，其触点闭合，电动机得电开始运转。

机电设备控制电路与电动机控制电路十分相似，下面我们主要对电路中的电气部件进行讲解，为识读机电设备控制电路打好基础。

图6-3 典型室内照明控制电路的结构组成（B690型液压牛头刨床）

（1）按钮开关和接触器

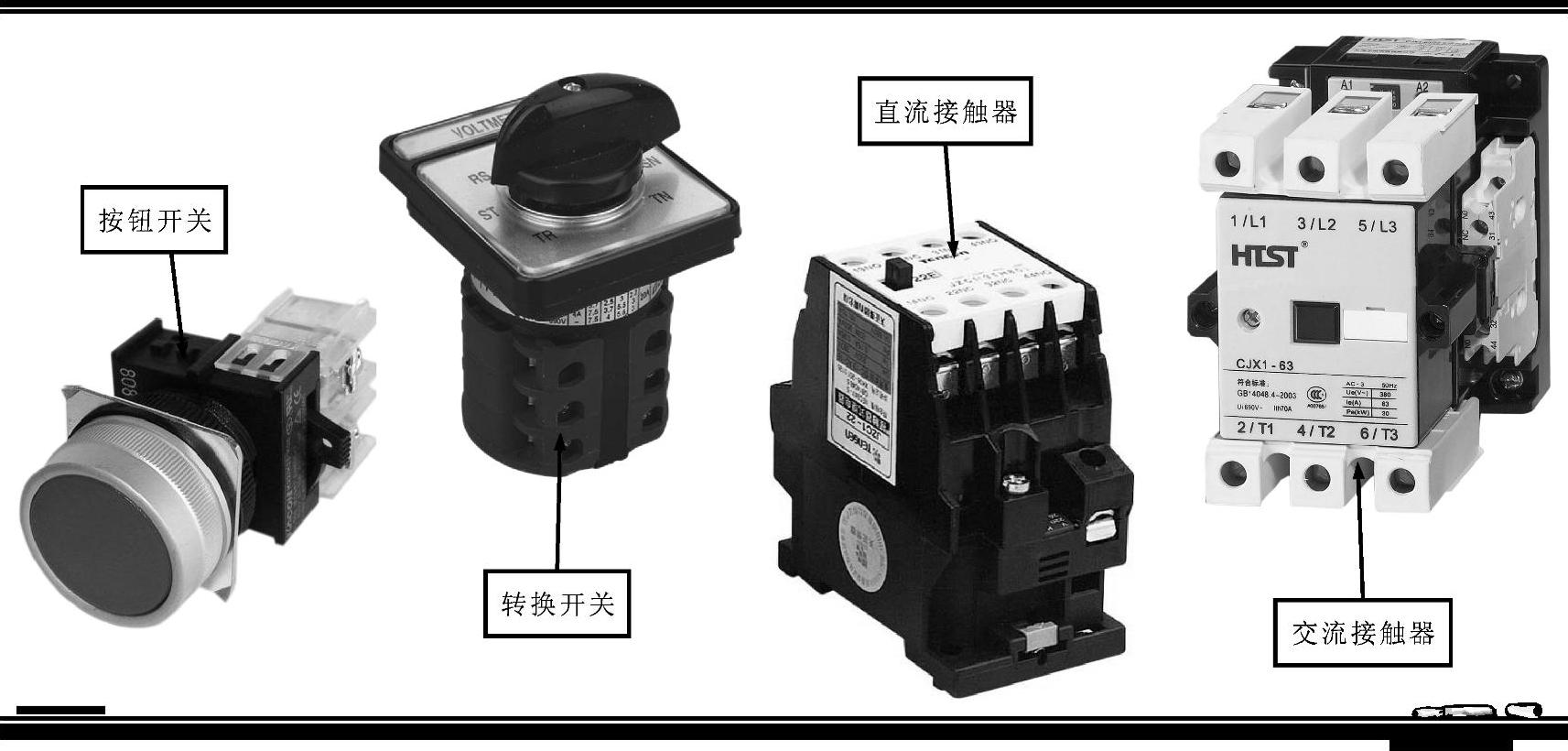

与电动机控制电路中相同，按钮开关主要用来接通或断开电路，使相关设备得电或切断设备供电；接触器主要用来接通或断开电动机或其他电路的供电。图6-4所示为机电设备控制电路中的按钮开关和接触器。(https://www.chuimin.cn)

（2）继电器

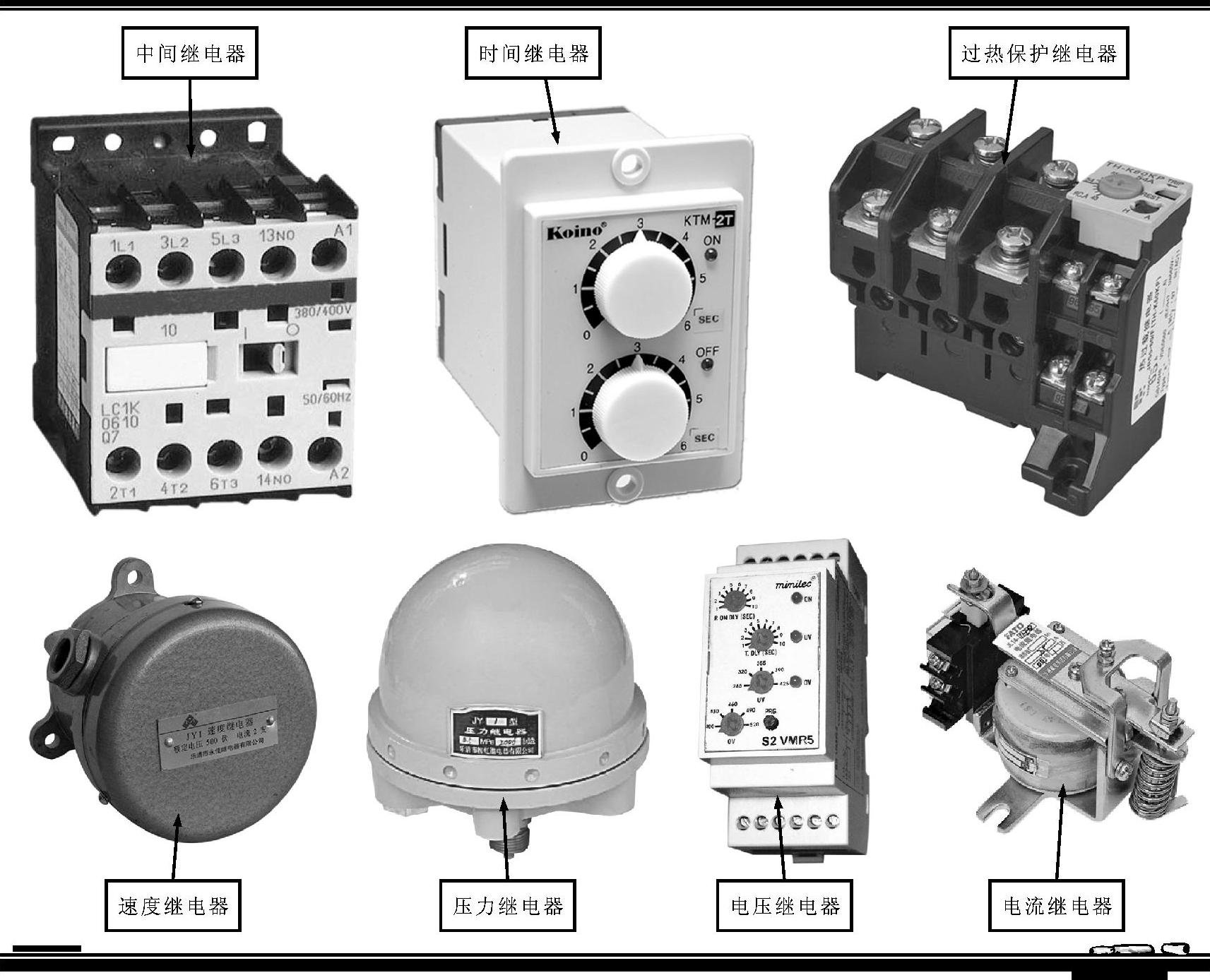

继电器具有自动控制功能，在机电设备控制电路中应用比较广泛。继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。继电器的种类多种多样，比较常见的有中间继电器、时间继电器、速度继电器、压力继电器、过热保护继电器、电压继电器和电流继电器等，如图6-5所示。

图6-4 按钮开关和接触器

图6-5 继电器的实物外形

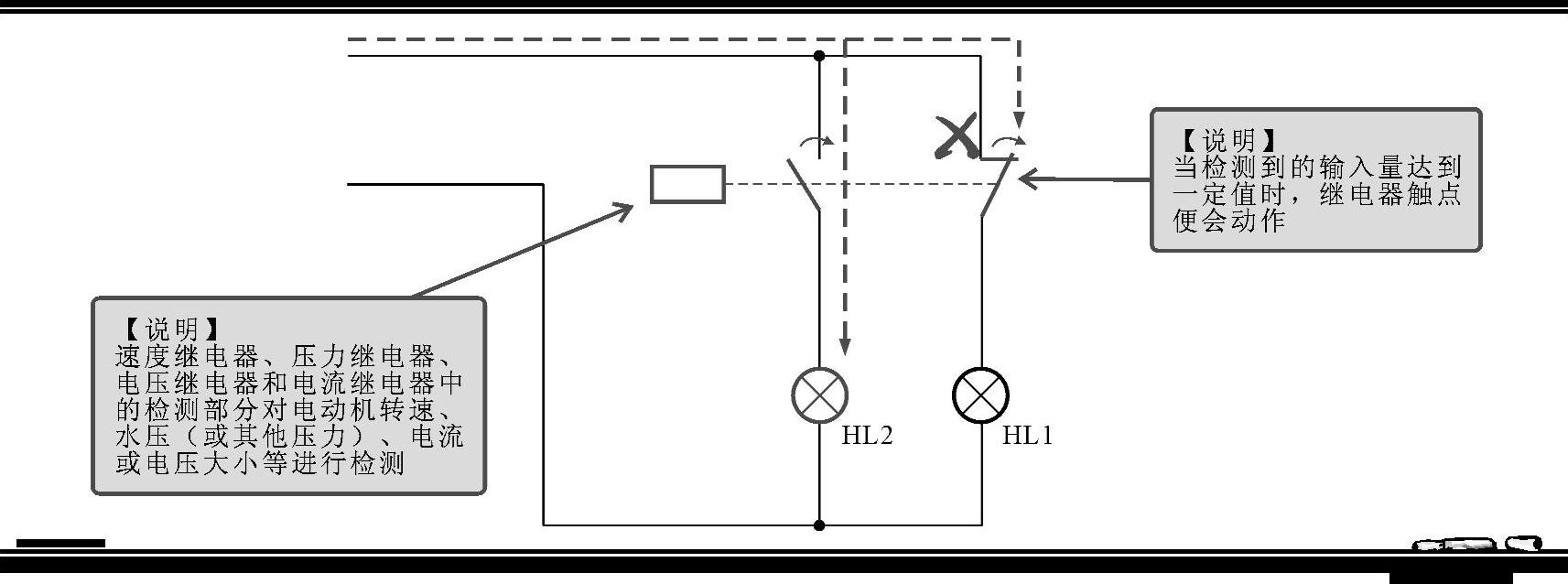

继电器内部通常有一组或多组触点，当继电器内部线圈或检测部位有一定的输入量时，这些触点便会做出相应的动作。图6-6所示为继电器的电路表达方式。

图6-6 继电器的电路表达方式

继电器的检测部分有的接在电路中，有的安装在检测部位上，通过检测不同的输入量，来控制触点动作。

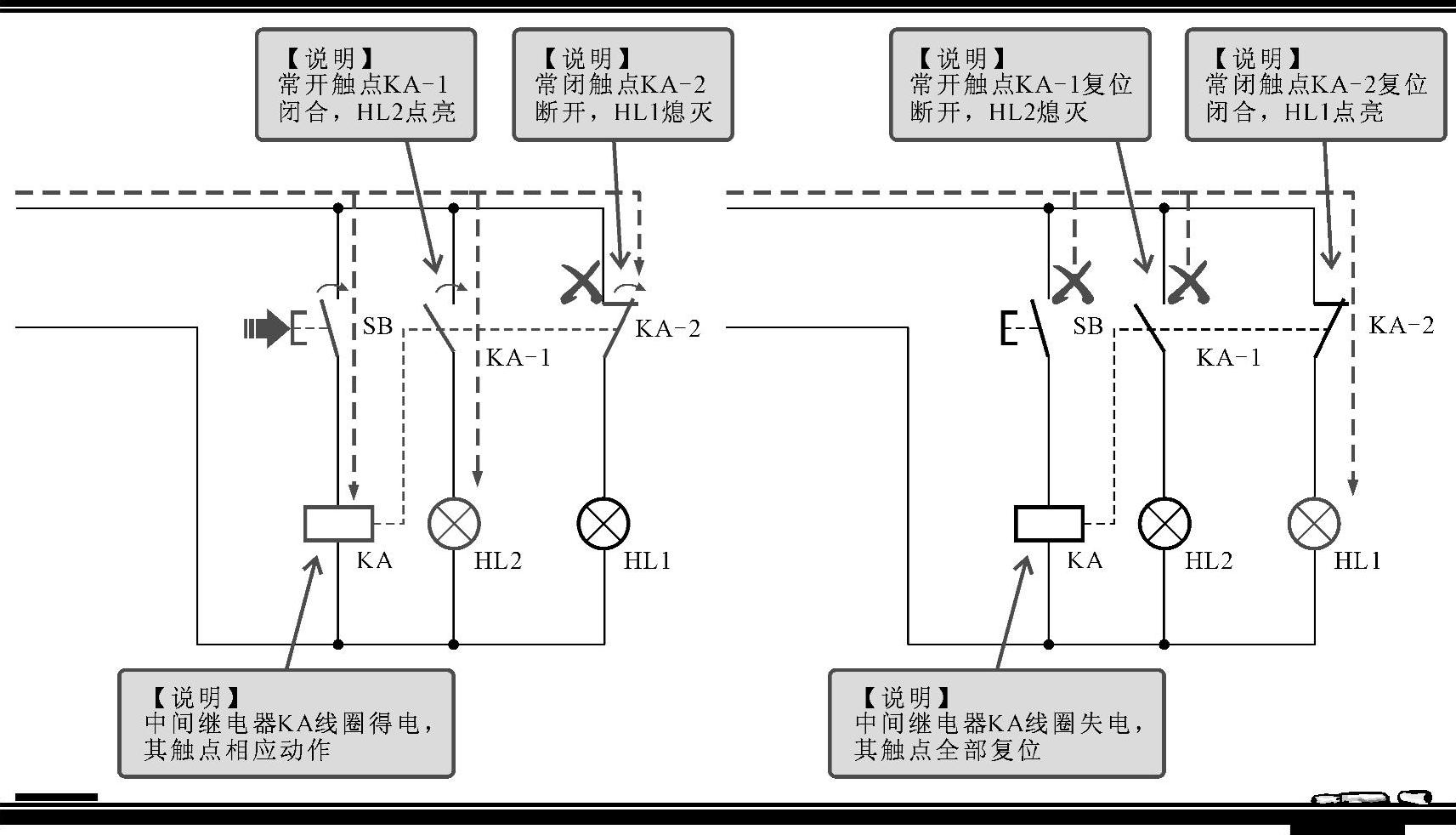

下面以中间继电器为例进行分析。图6-7所示为中间继电器的电路控制分析。从图中可以看到，当中间继电器KA线圈得电，其触点便会相应动作，从而控制电路中的功能部件。

图6-7 中间继电器的电路控制分析

此外，时间继电器是一种具有延时控制功能的电器部件。图6-8所示为时间继电器的应用案例。在很多机电设备控制电路中常常应用时间继电器的延时功能完成对电动机起停运转的智能控制。
