【摘要】:直流电动机调速控制电路是一种可在负载不变的情况下,控制直流电动机的旋转速度的电路。图5-57所示为典型直流电动机调速控制电路。该电路主要由电源总开关QS、10kΩ速度调整电位器VR1、NE555时基电路、驱动三极管VT1、直流电动机以及外围元器件构成的。

直流电动机调速控制电路是一种可在负载不变的情况下,控制直流电动机的旋转速度的电路。图5-57所示为典型直流电动机调速控制电路。该电路主要由电源总开关QS、10kΩ速度调整电位器VR1、NE555时基电路、驱动三极管VT1、直流电动机以及外围元器件构成的。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。

1.电动机正常运转工作的识读分析

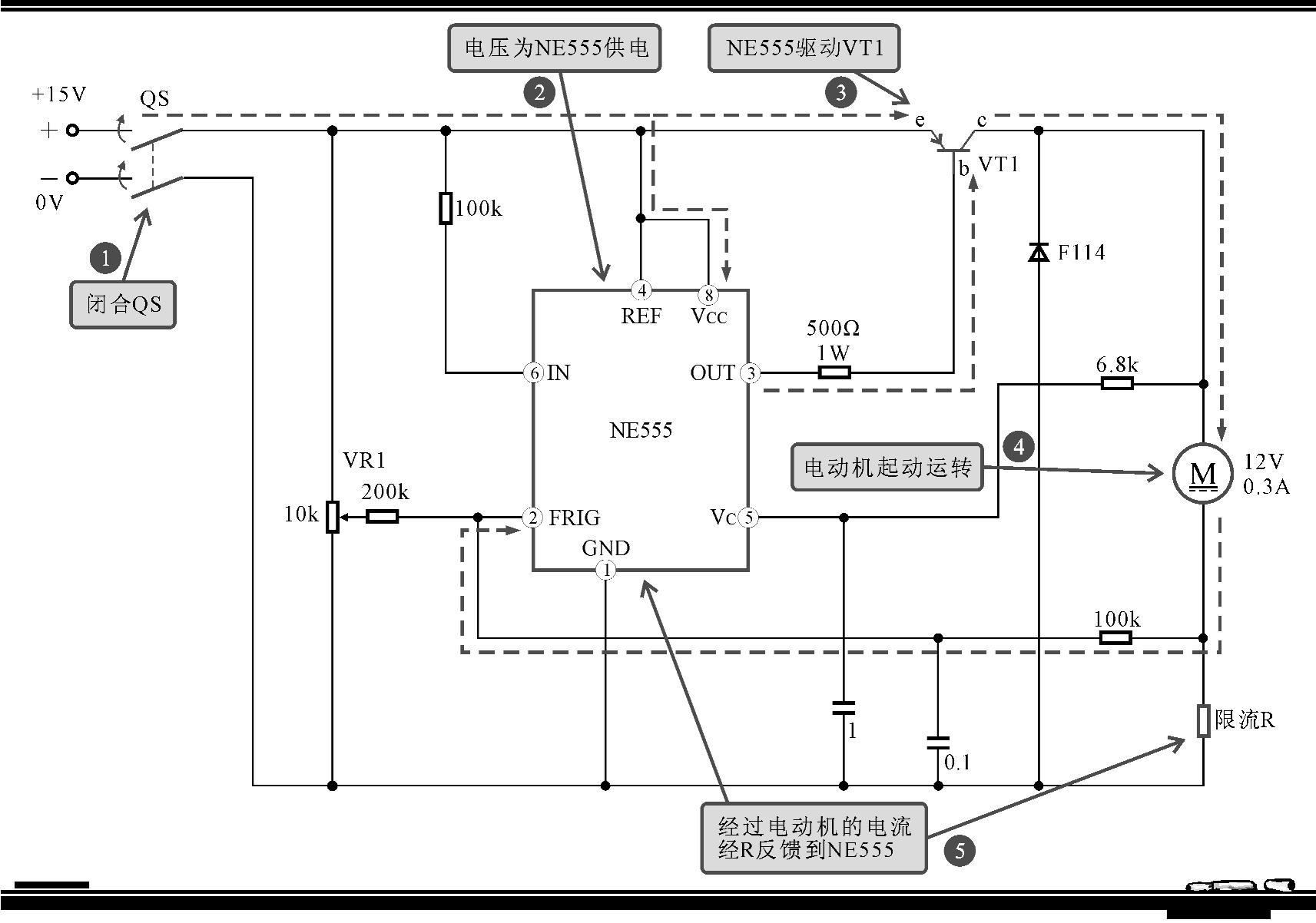

闭合电源总开关QS,电路开始工作,直流电动机在NE555时基电路的控制下,以稳定的速度旋转。图5-58所示为电动机正常运转工作的识读分析。


图5-58 电动机正常运转工作的识读分析

【注意】

结合电路中各电气部件的功能特点,对直流电动机正常运转的工作过程的具体识读分析如图5-59所示。


图5-59 直流电动机正常运转的具体识读分析过程

2.电动机调速工作的识读分析

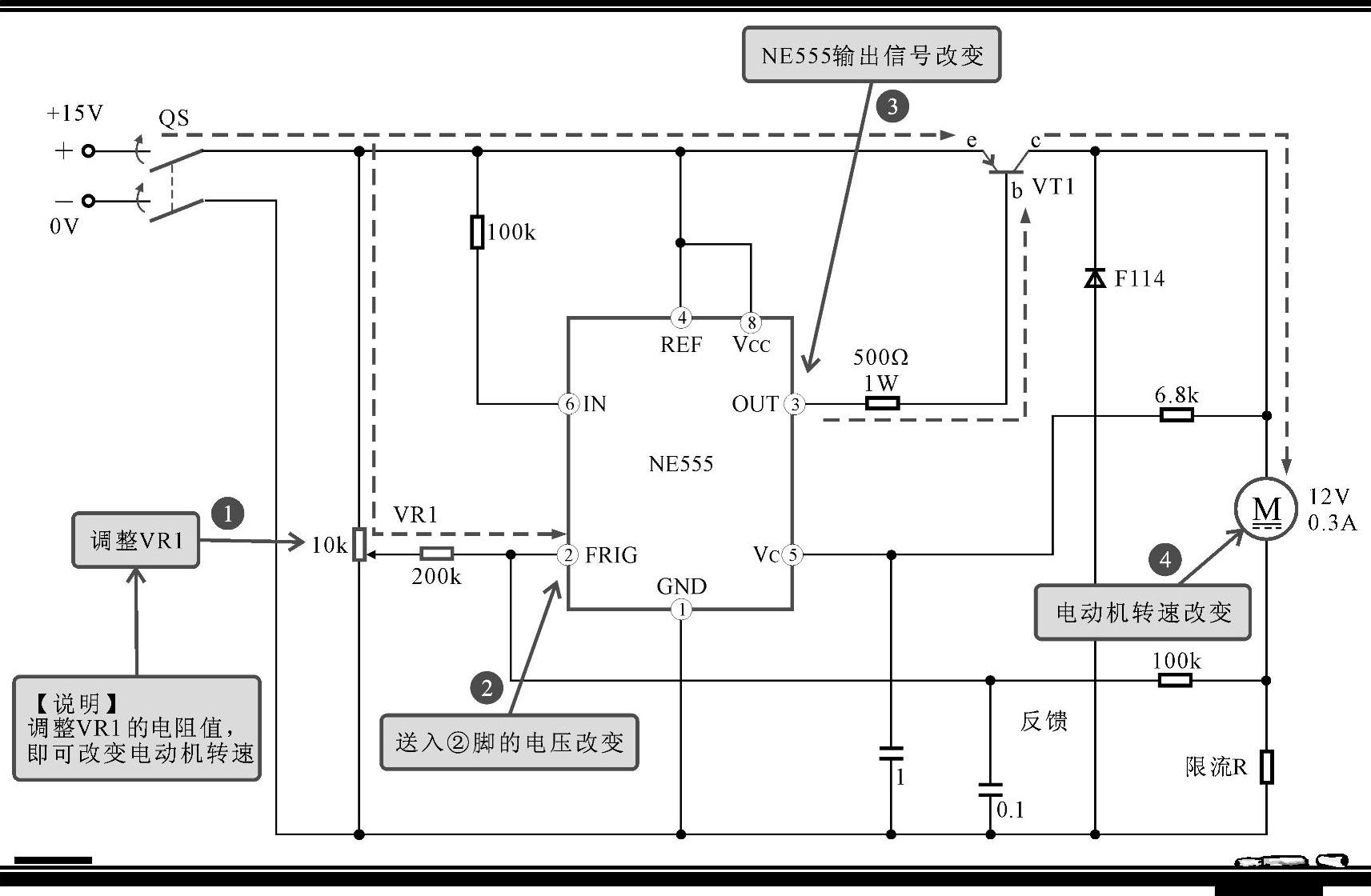

需要改变电动机转速时,调整电位器VR1,直流电动机便在NE555时基电路的控制下,以不同的速度旋转,识读分析流程如图5-60所示。


图5-60 电动机调速工作的识读分析

【注意】

结合电路中各电气部件的功能特点,对直流电动机的调速控制工作过程的具体识读分析如图5-61所示。


图5-61 直流电动机的调速控制的具体识读分析过程

【资料】

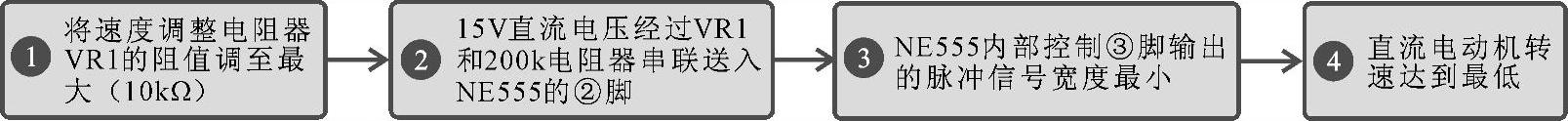

将速度调整电位器VR1的电阻值调至最小(0Ω),这时15V直流电压只经过200kΩ电阻器送入NE555的②脚,NE555内部控制③脚输出的脉冲信号宽度最大,直流电动机转速达到最高。需要停机时,将电源总开关QS关闭即可。
