轻松识读电动机调速控制电路的专项练习
【摘要】：电动机调速控制电路是指利用时间继电器控制电动机的低速或高速运转，用户可以通过低速运转按钮和高速运转按钮，实现对电动机低速和高速运转的切换控制。图5-52所示为典型电动机调速控制电路。图5-56 电动机高速运转的具体识读分析过程当需要停机时，按下停止按钮SB3，交流接触器和时间继电器全部失电，触点全部复位，电动机停机。
电动机调速控制电路是指利用时间继电器控制电动机的低速或高速运转，用户可以通过低速运转按钮和高速运转按钮，实现对电动机低速和高速运转的切换控制。
图5-52所示为典型电动机调速控制电路。该电路主要由电源总开关QS、高速运转按钮SB2、低速运转按钮SB1、停止按钮SB3、交流接触器KM1～KM3、时间继电器KT和三相交流电动机等构成。
根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。
1.电动机低速运转工作的识读分析

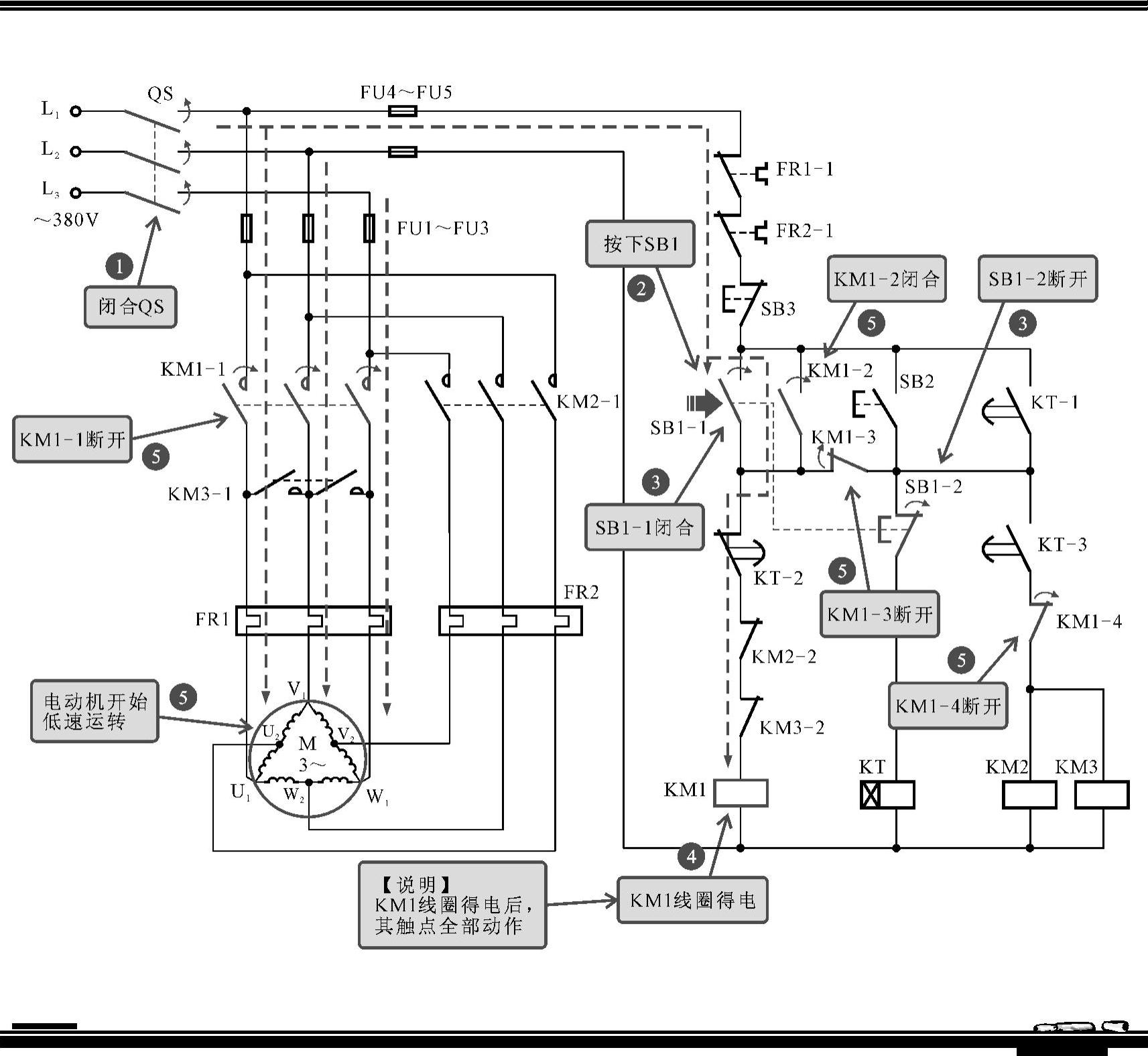

闭合电源总开关QS，按下低速运转按钮SB1后，电动机开始低速运转。图5-53所示为电动机低速运转工作的识读分析。
图5-53 电动机低速运转工作的识读分析
【注意】
结合电路中各电气部件的功能特点，对电动机的低速起动运转工作过程的具体识读分析如图5-54所示。
图5-54 电动机低速起动运转的具体识读分析过程
2.电动机高速运转工作的识读分析

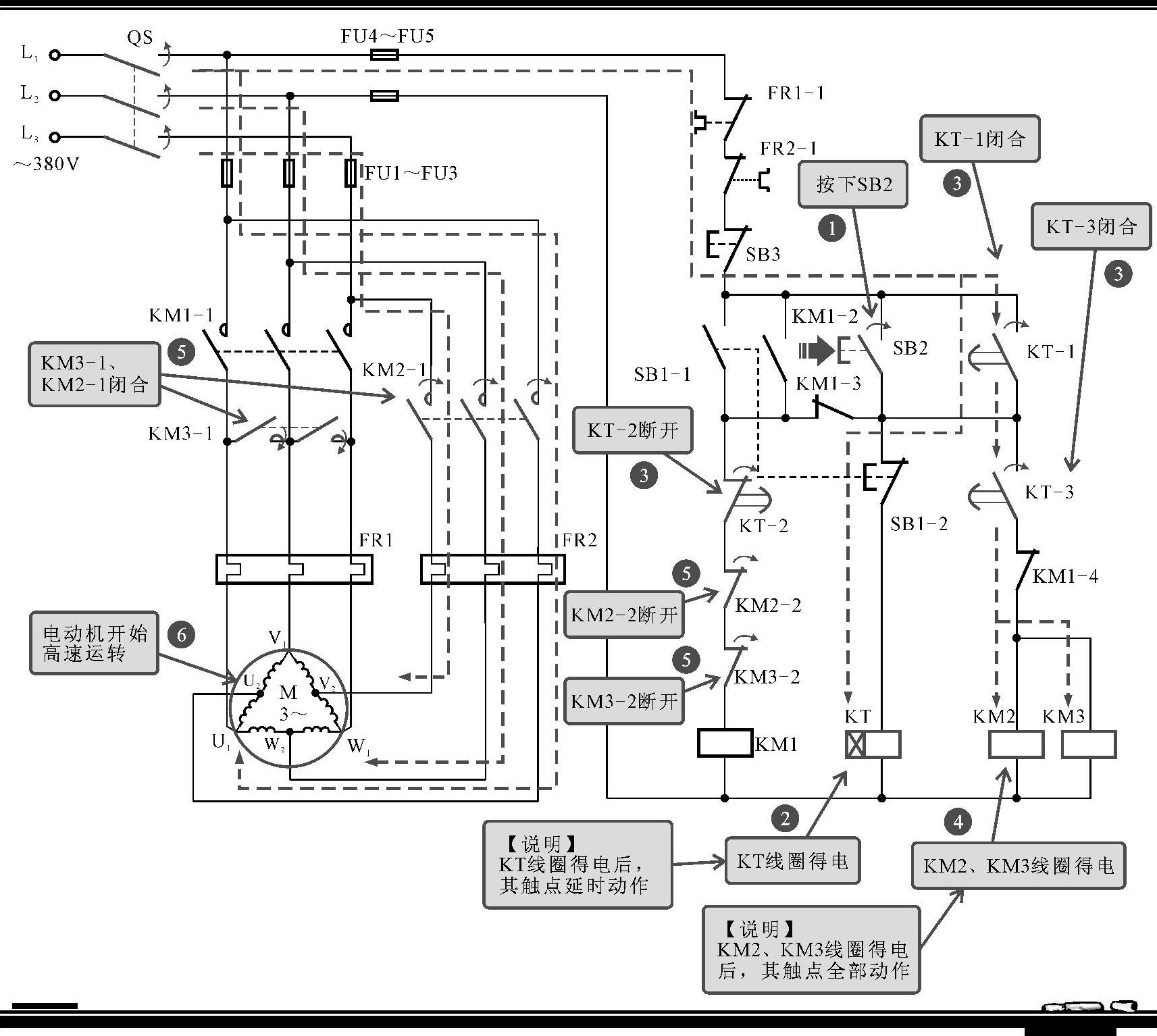

按下高速运转按钮SB2后，电动机延时切换为高速运转，识读分析流程如图5-55所示。
图5-55 电动机高速运转工作的识读分析
【注意】

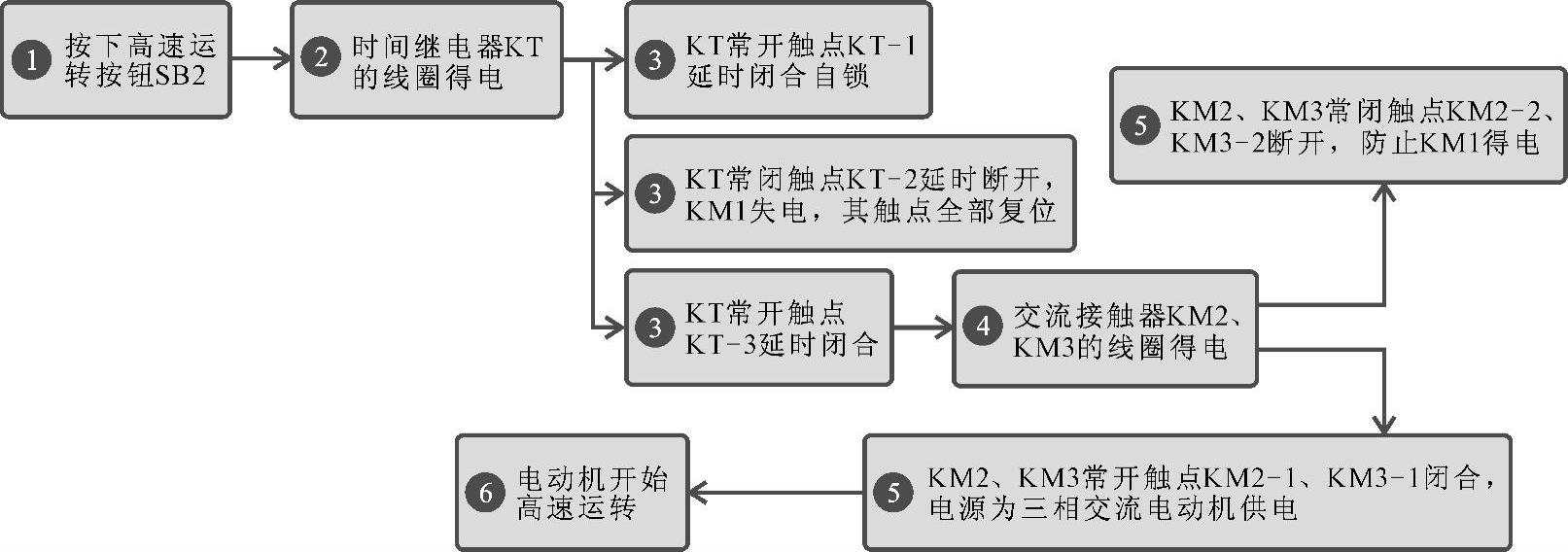

结合电路中各电气部件的功能特点，对电动机的高速运转工作过程的具体识读分析如图5-56所示。
图5-56 电动机高速运转的具体识读分析过程
【资料】
当需要停机时，按下停止按钮SB3，交流接触器和时间继电器全部失电，触点全部复位，电动机停机。

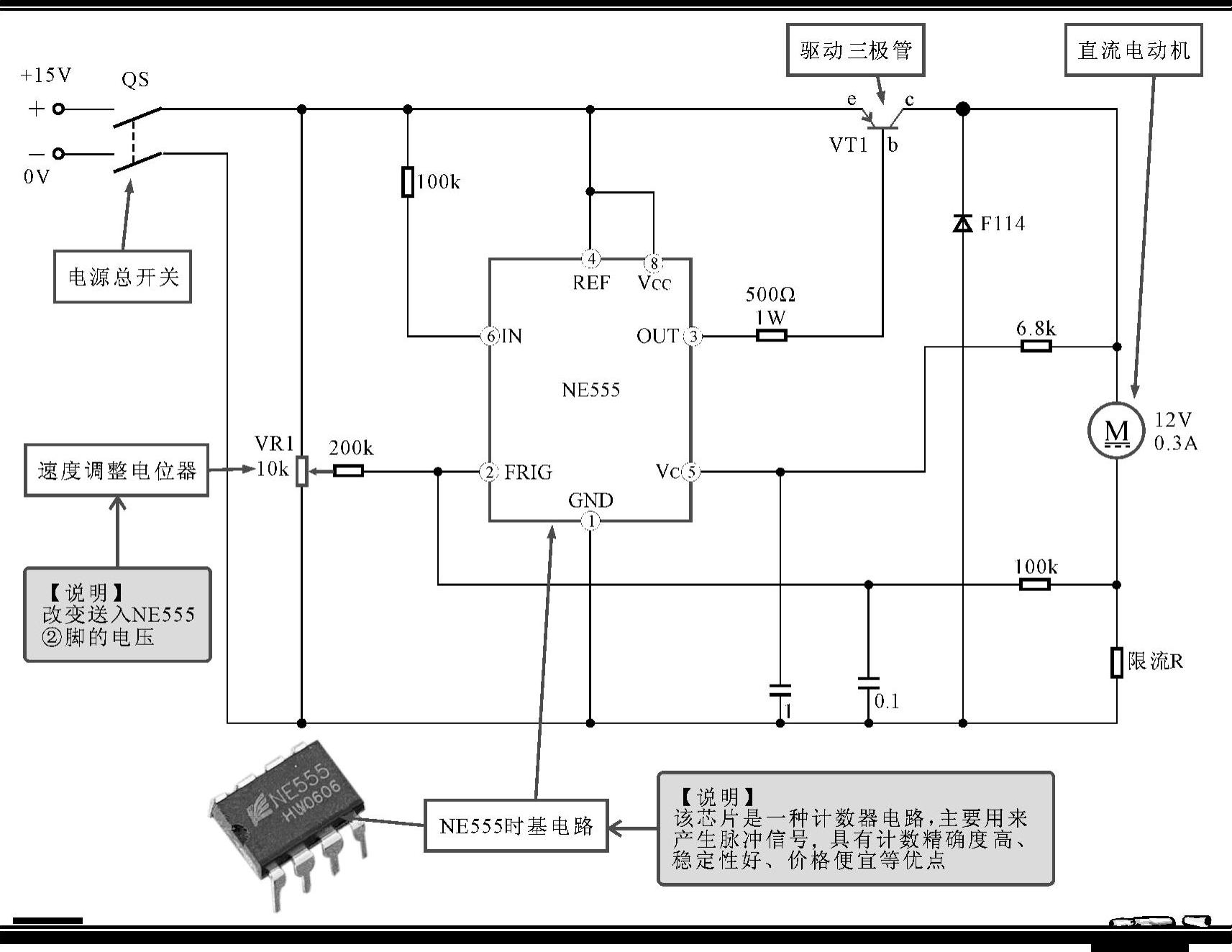

图5-57 典型直流电动机调速控制电路
