轻松掌握电动机正反转控制电路的专项练习
【摘要】：操作人员可以通过正转起动按钮和反转起动按钮对电动机正、反向运转状态进行控制，同时一些电路中还设有限位开关，用以检测三相交流电动机驱动对象的位移，当到达正转或反转限位开关限定的位置时，电动机便会停止工作。
电动机正、反转限位点动控制电路是指通过正、反转起动按钮控制电动机正向运转或反向运转的电路。
操作人员可以通过正转起动按钮和反转起动按钮对电动机正、反向运转状态进行控制，同时一些电路中还设有限位开关，用以检测三相交流电动机驱动对象的位移，当到达正转或反转限位开关限定的位置时，电动机便会停止工作。

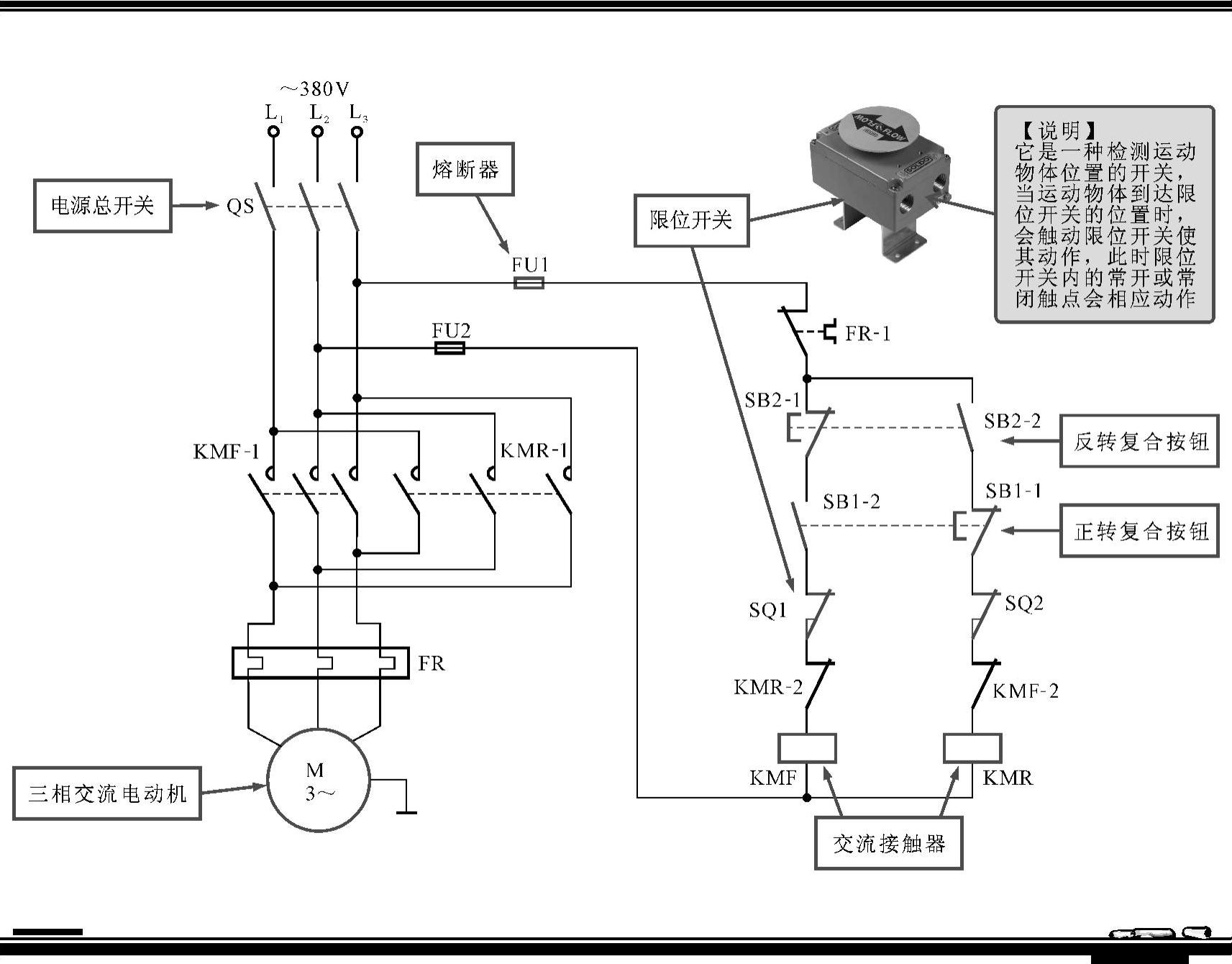

图5-42所示为典型电动机正、反转控制电路。该电路主要由电源总开关QS、正转复合按钮SB1、反转复合按钮SB2、正转交流接触器KMF、反转交流接触器KMR、正转限位开关SQ1、反转限位开关SQ2和三相交流电动机等构成。
图5-42 典型电动机正、反转控制电路
根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。
1.电动机正转工作的识读分析

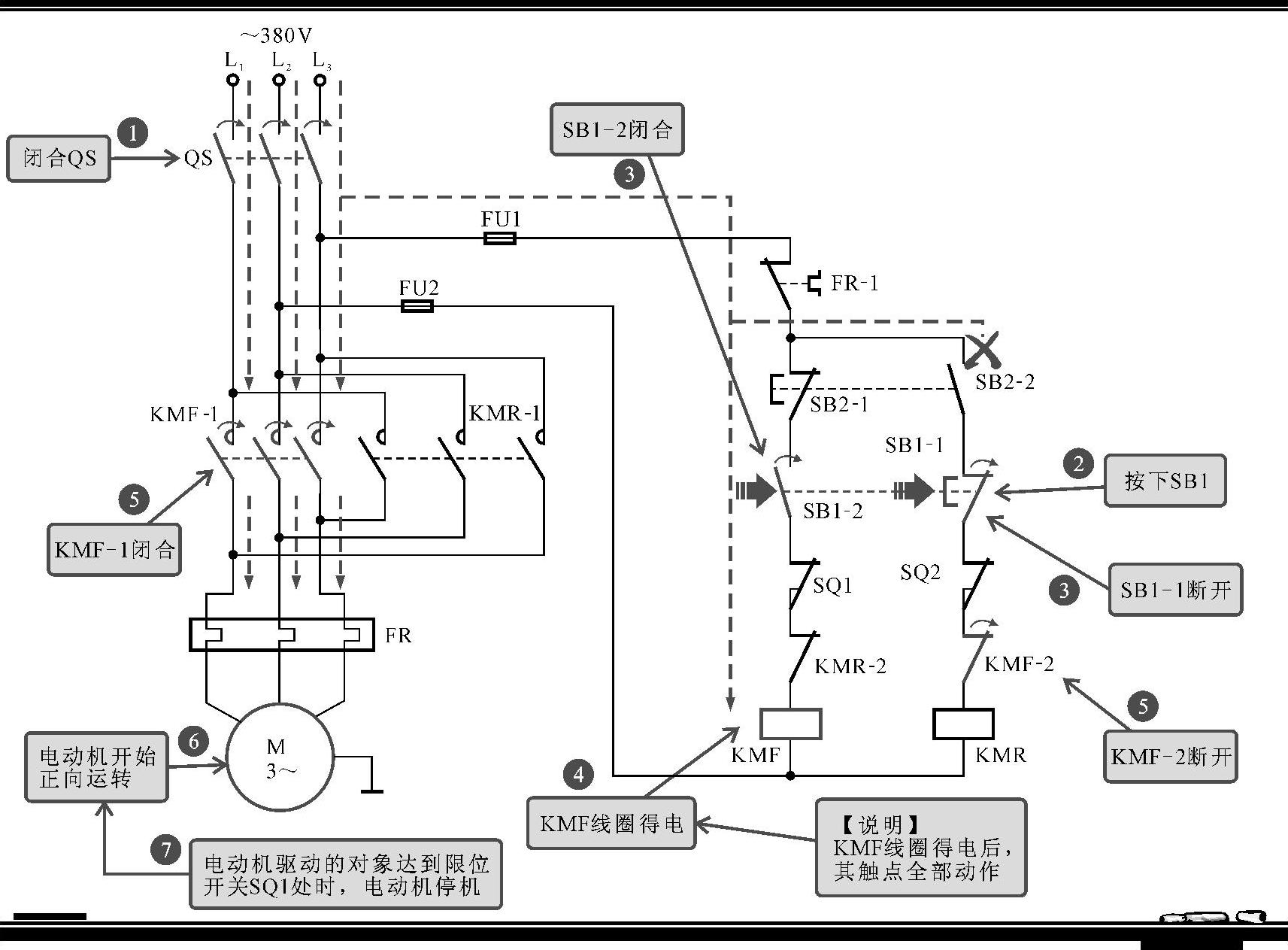

闭合电源总开关QS，按下正转复合按钮SB1后，电动机开始正向旋转，当电动机驱动的对象达到限位开关SQ1处时，电动机停机。图5-43所示为电动机正转工作的识读分析。
图5-43 电动机正转工作的识读分析
【注意】

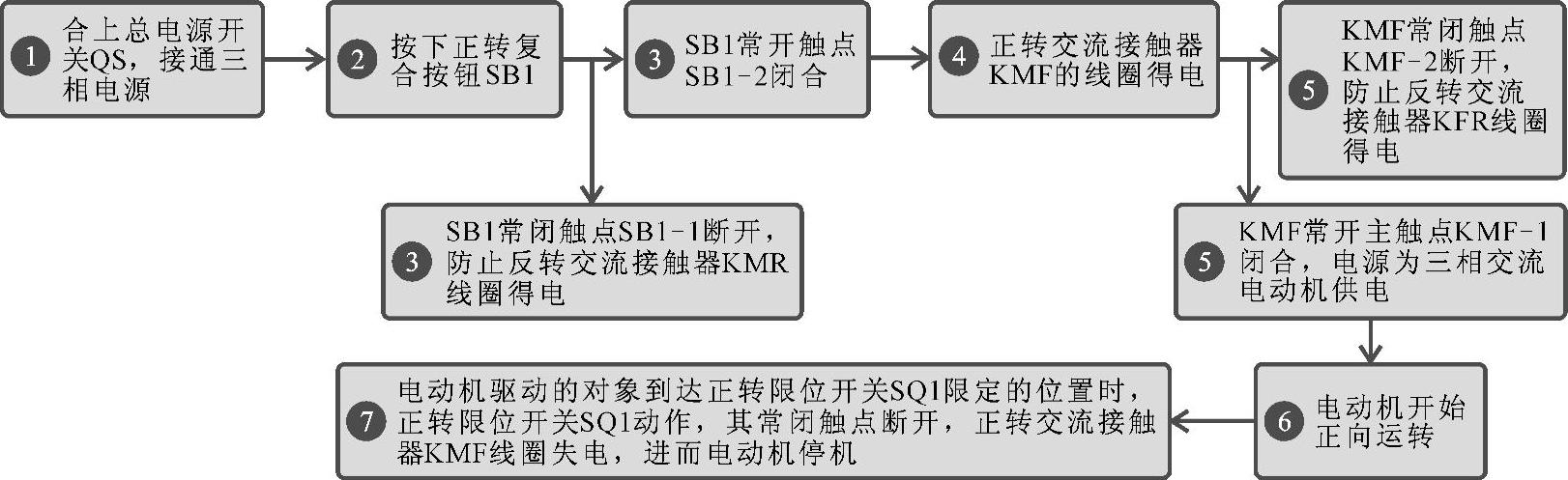

结合电路中各电气部件的功能特点，对电动机的正向运转工作过程的具体识读分析如图5-44所示。
图5-44 电动机正向运转的具体识读分析过程
2.电动机反转工作的识读分析

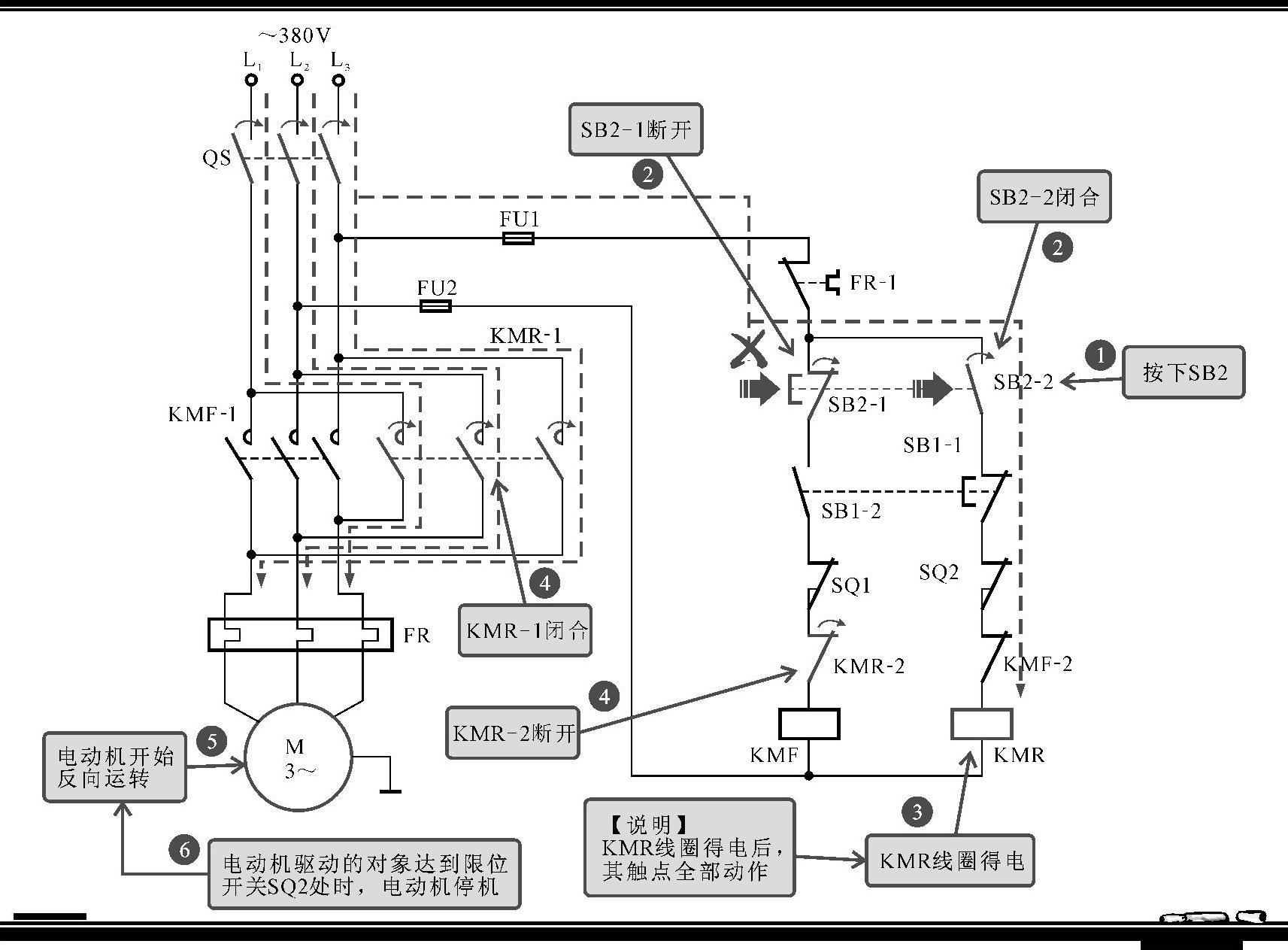

按下反转复合按钮SB2，电动机开始反向旋转，当电动机驱动的对象达到限位开关SQ2处时，电动机停机，识读分析流程如图5-45所示。
图5-45 电动机反转工作的识读分析
【注意】

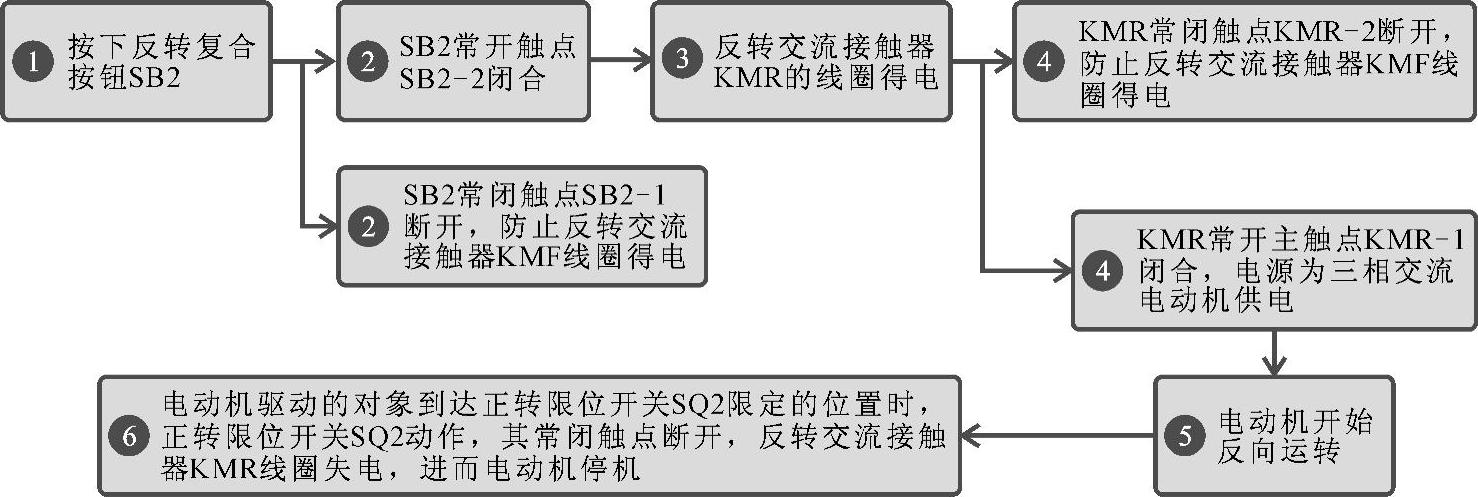

结合电路中各电气部件的功能特点，对电动机的反向运转工作过程的具体识读分析如图5-46所示。
图5-46 电动机反向运转的具体识读分析过程
