电动机点动与连续控制电路的实战练习

2023-06-23 理论教育版权反馈

【摘要】：电动机点动、连续控制电路是指该电路既能实现点动控制，也能实现连续控制。该电路主要由电源总开关QS、点动控制按钮SB1、连续控制按钮SB2、停止按钮SB3、熔断器FU1～FU4、交流接触器KM1、三相交流电动机等构成。图5-39 电动机点动运转的具体识读分析过程2.电动机连续运转工作的识读分析按下连续控制按钮SB2，交流接触器KM1线圈得电，相交触点动作，其中KM1-2闭合，电动机M连续得电运转，识读分析流程如图5-40所示。

电动机点动、连续控制电路是指该电路既能实现点动控制，也能实现连续控制。当需要短时运转时，按住点动控制按钮时，电动机转动，松开点动控制按钮时，电动机停止动作；当需要长时间运转时，按下连续控制按钮后再松开，电动机进入持续运转状态。

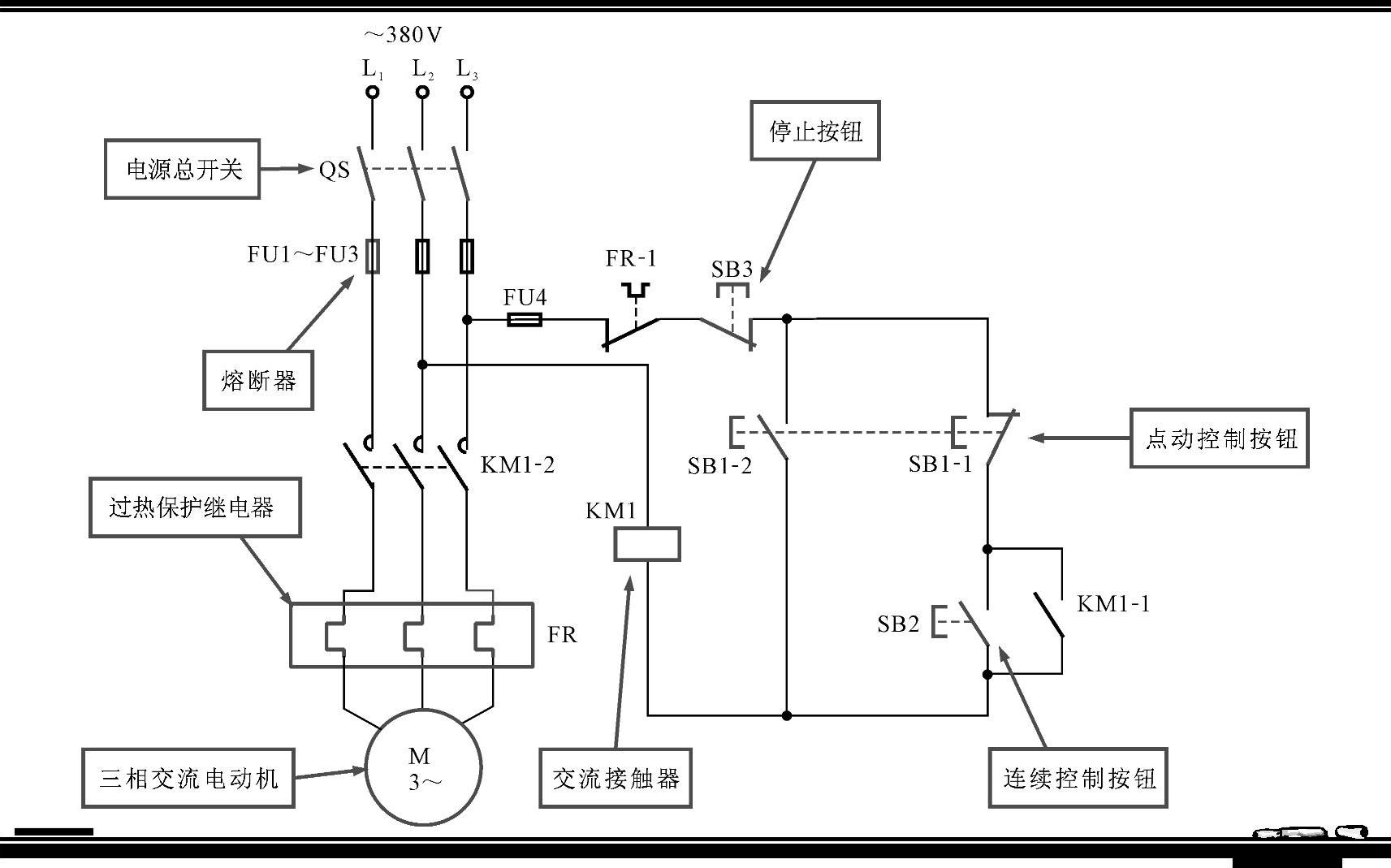

图5-37 典型电动机点动、连续控制电路

图5-37所示为典型电动机点动、连续控制电路。该电路主要由电源总开关QS、点动控制按钮SB1、连续控制按钮SB2、停止按钮SB3、熔断器FU1～FU4、交流接触器KM1、三相交流电动机等构成。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。

1.电动机点动运转工作的识读分析

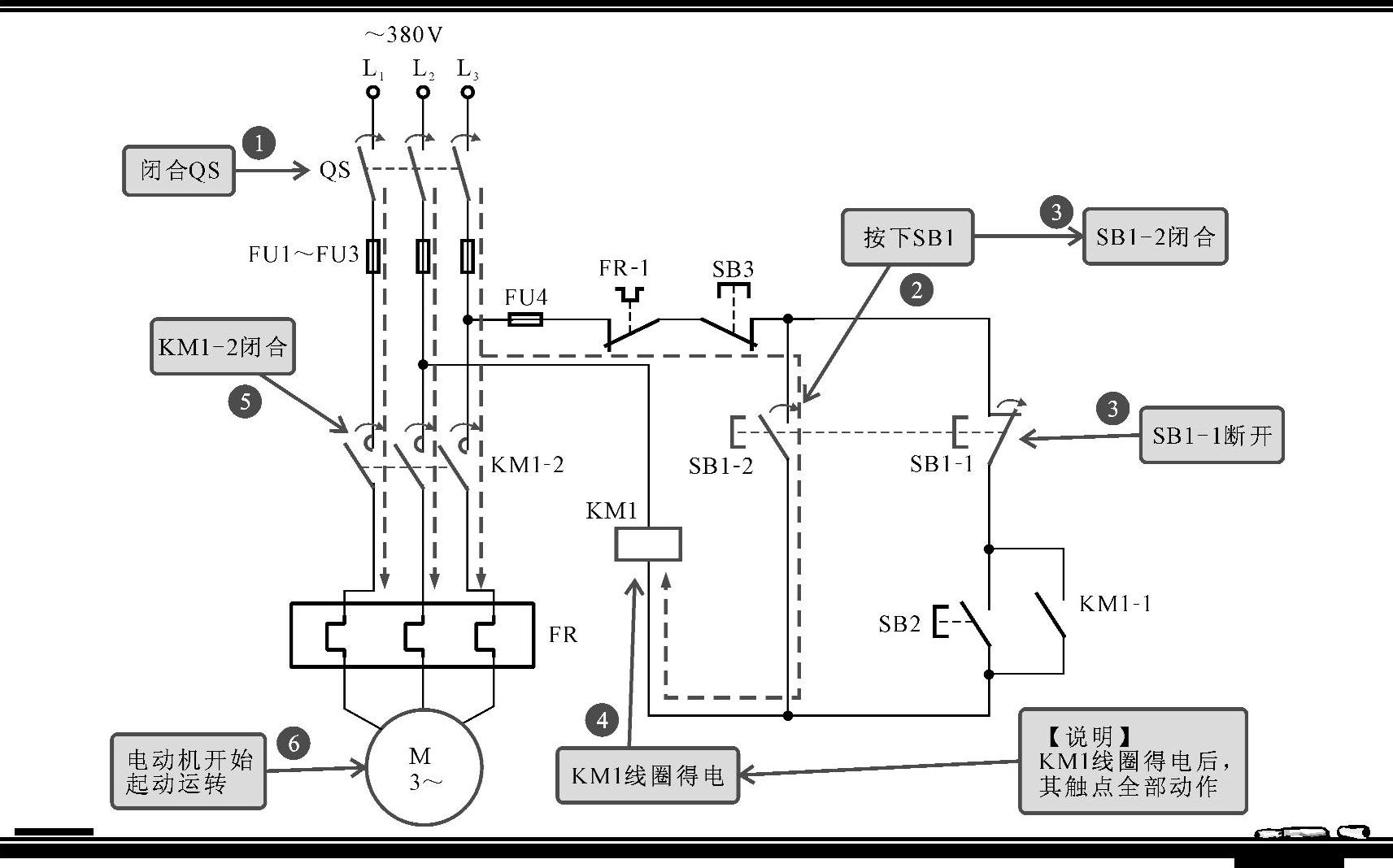

闭合电源总开关QS，按住点动控制按钮SB1后，电动机开始起动运转，手松开电动机立即停机，图5-38所示为电动机点动工作的识读分析。

图5-38 电动机点动工作的识读分析

【注意】

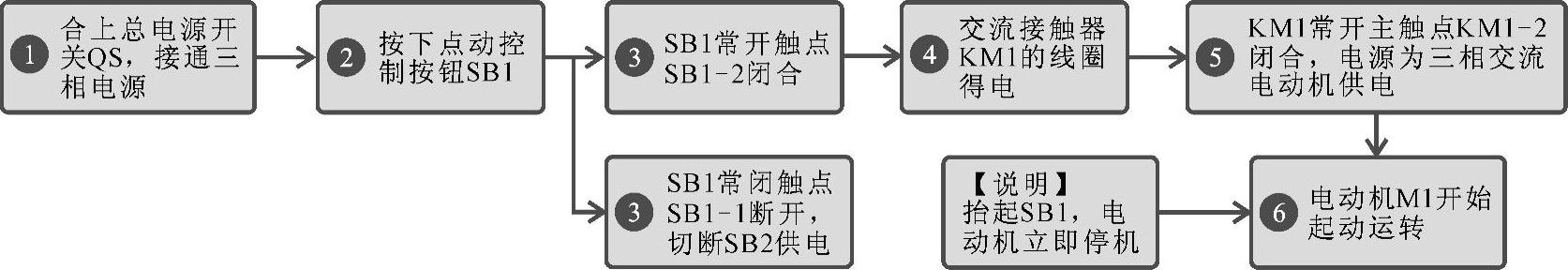

结合电路中各电气部件的功能特点，对电动机的点动运转工作过程的具体识读分析如图5-39所示。

图5-39 电动机点动运转的具体识读分析过程

2.电动机连续运转工作的识读分析

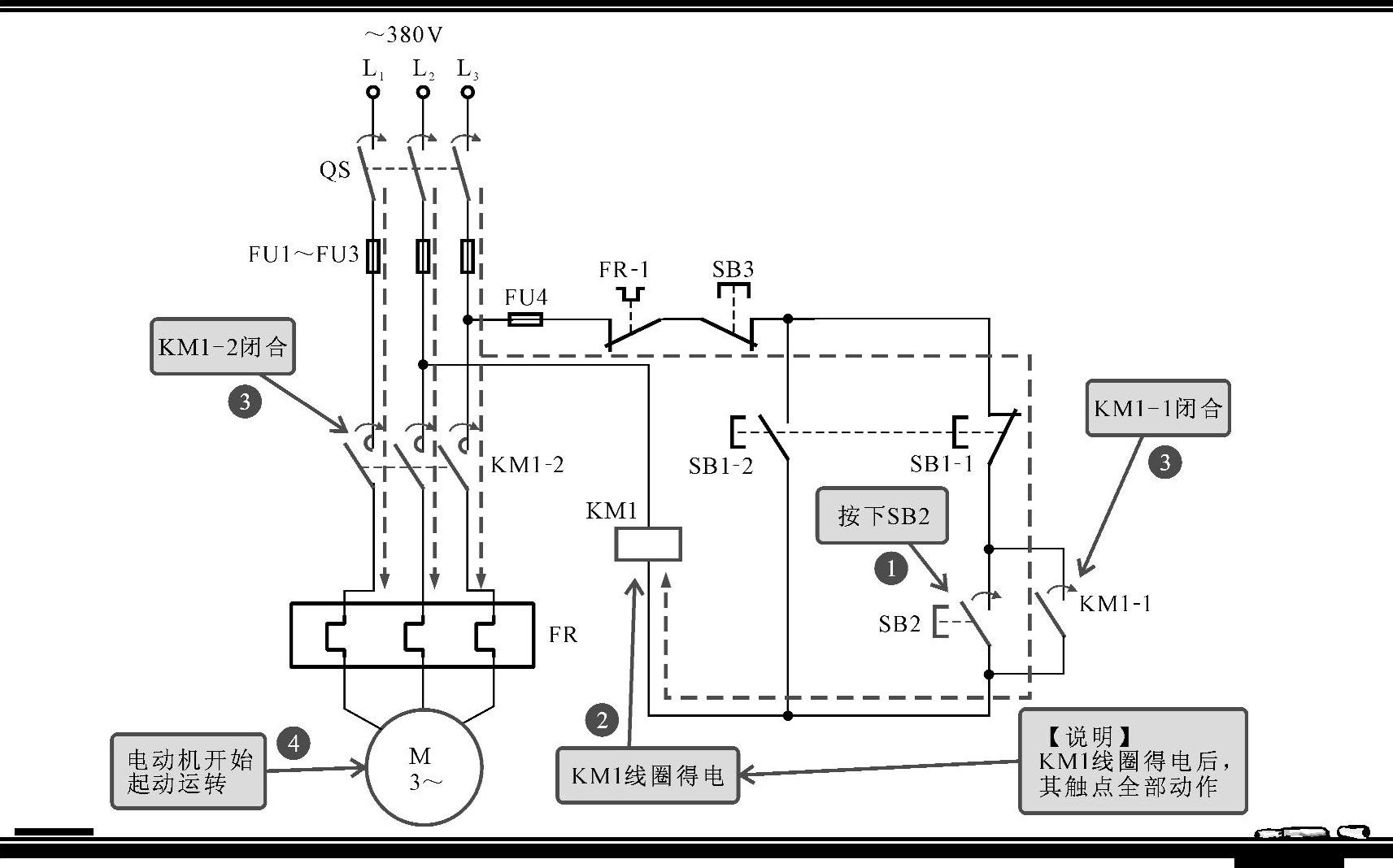

按下连续控制按钮SB2，交流接触器KM1线圈得电，相交触点动作，其中KM1-2闭合，电动机M连续得电运转，识读分析流程如图5-40所示。

图5-40 电动机连续运转工作的识读分析

【注意】

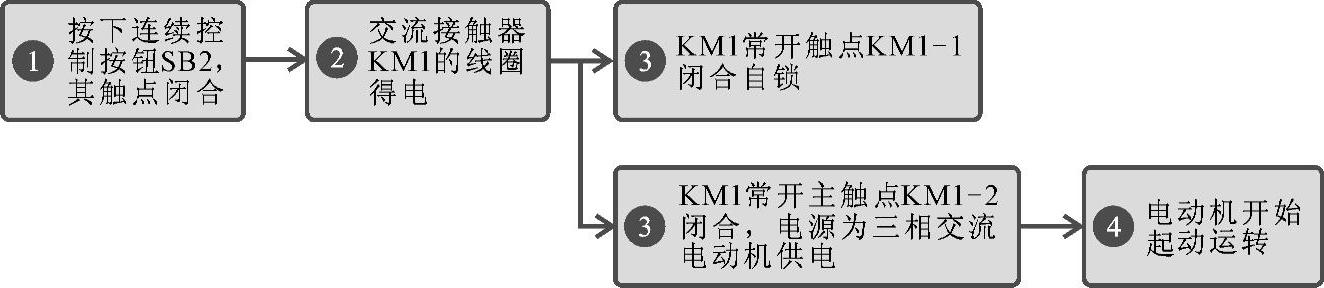

结合电路中各电气部件的功能特点，对电动机的连续运转工作过程的具体识读分析如图5-41所示。

图5-41 电动机连续运转的具体识读分析过程

【资料】

当需要电动机停机时，按下停止按钮SB3，交流接触器KM1线圈失电，常开触点KM1-2断开，电动机停止运转；KM1-1断开，解除自锁功能，即使停止按钮SB3复位，交流接触器KM1仍不能得电，电动机仍处于停机状态。
