轻松掌握电动机联锁控制电路的方法练习

【摘要】:电动机联锁控制电路是指对电路中的各个电动机的起动顺序进行控制的电路,因此,又称顺序控制电路。图5-32所示为典型电动机联锁控制电路。该电路主要由电源总开关QS,起动按钮SB1、SB2,停止按钮SB3,熔断器FU1~FU8,交流接触器KM1、KM2,过热保护继电器FR1、FR2,三相交流电动机M1、M2等构成。图5-36 电动机M2的具体识读分析过程当两台电动机需要停机时,按下停止按钮SB3,交流接触器KM1、KM2线圈失电,所有触点全部复位,电动机M1、M2停止运转。

电动机联锁控制电路是指对电路中的各个电动机的起动顺序进行控制的电路,因此,又称顺序控制电路。通常要求某一电动机先运行,而另一台电动机后运行,起动顺序不可改变。

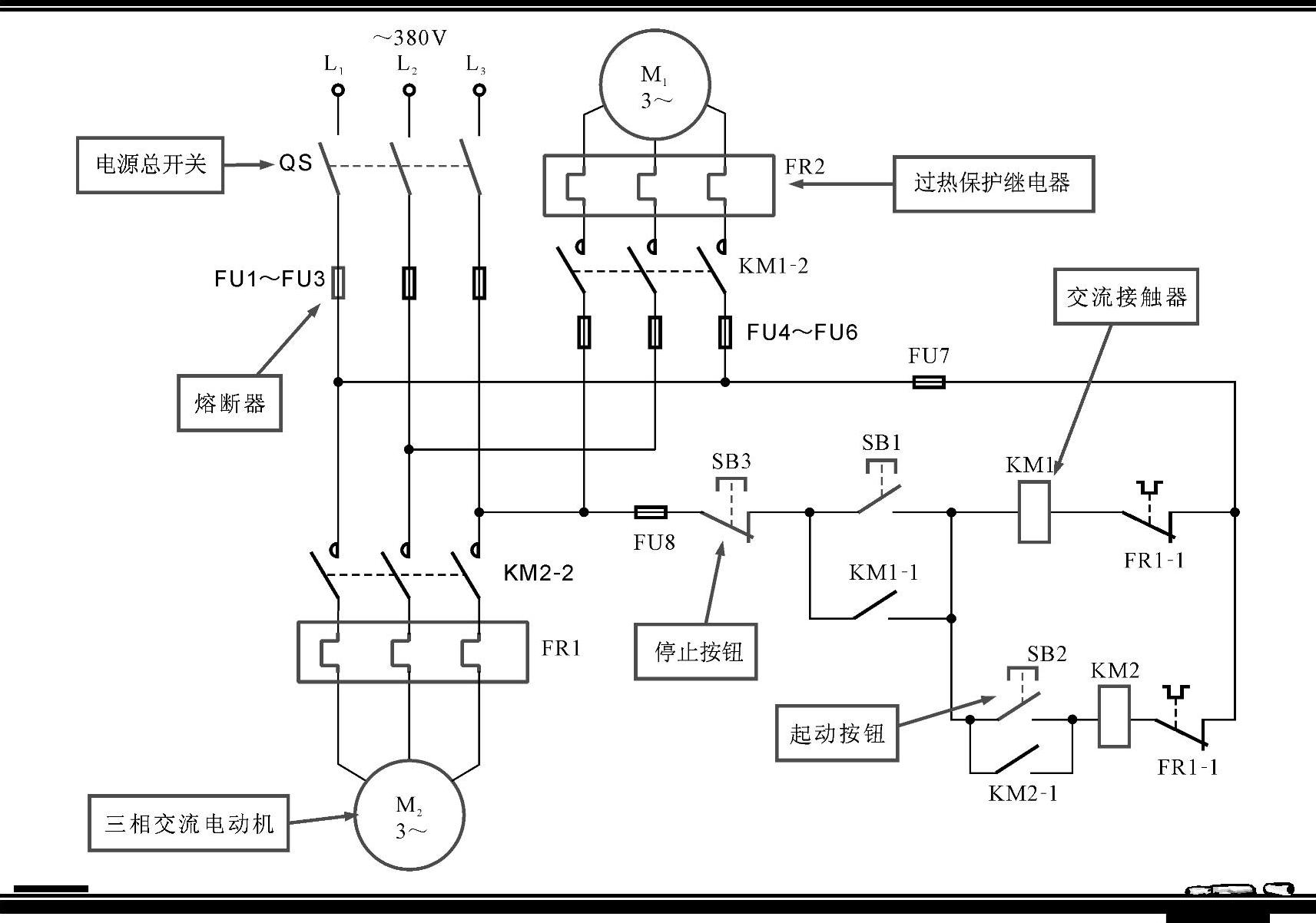

图5-32所示为典型电动机联锁控制电路。该电路主要由电源总开关QS,起动按钮SB1、SB2,停止按钮SB3,熔断器FU1~FU8,交流接触器KM1、KM2,过热保护继电器FR1、FR2,三相交流电动机M1、M2等构成。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。

1.电动机M1工作的识读分析

闭合电源总开关QS,再按下起动按钮SB1后,电动机M1开始起动运转,图5-33所示为电动机M1工作的识读分析。


图5-32 典型电动机联锁控制电路


图5-33 电动机M1工作的识读分析

【注意】

结合电路中各电气部件的功能特点,对电动机M1的工作过程的具体识读分析如图5-34所示。


图5-34 电动机M1的具体识读分析过程

2.电动机M2工作的识读分析

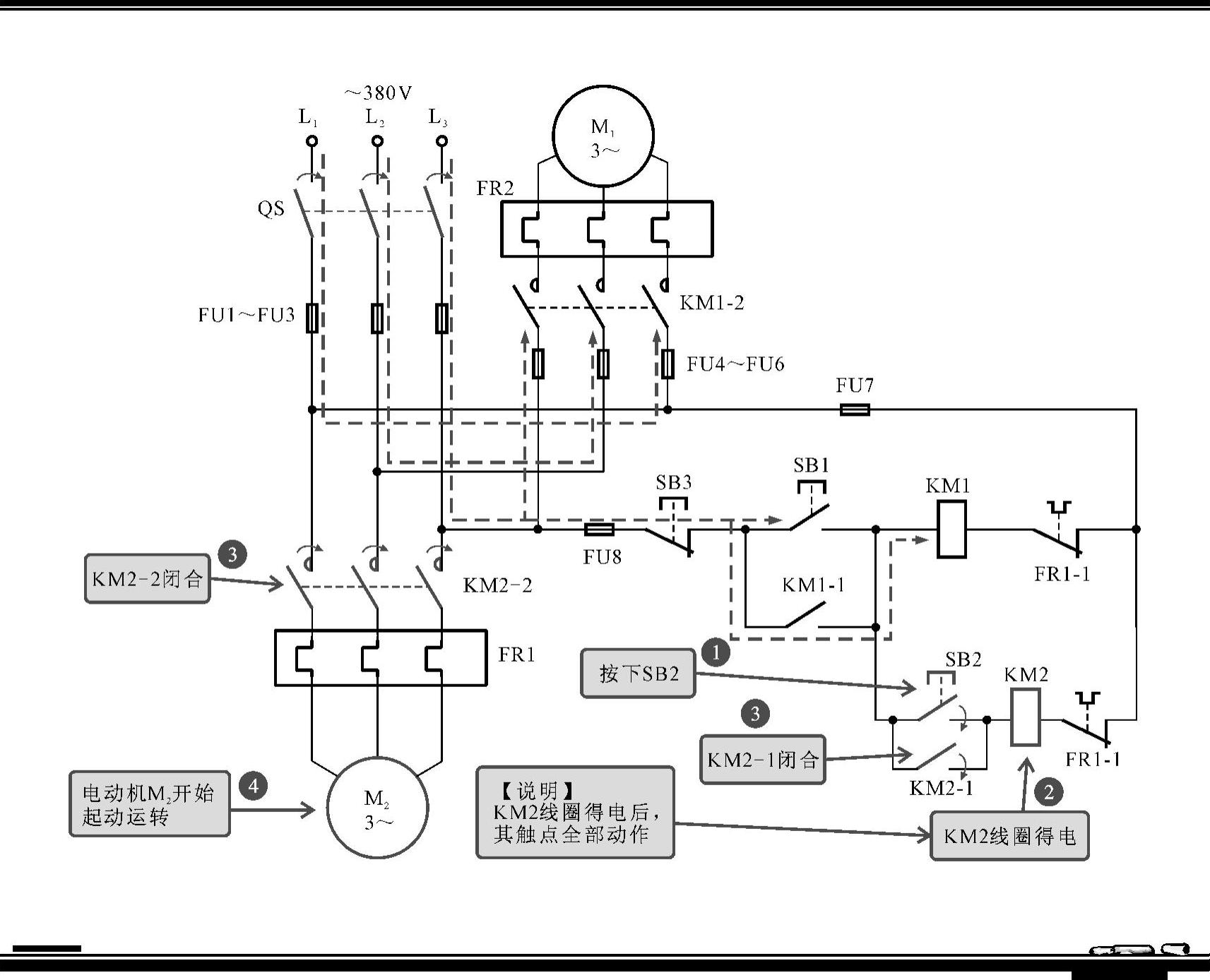

电动机M1运转时,按下起动按钮SB2,电动机M2才会起动运转,电路进入全压运行工作状态,识读分析流程如图5-35所示。


图5-35 电动机M2工作的识读分析

【注意】

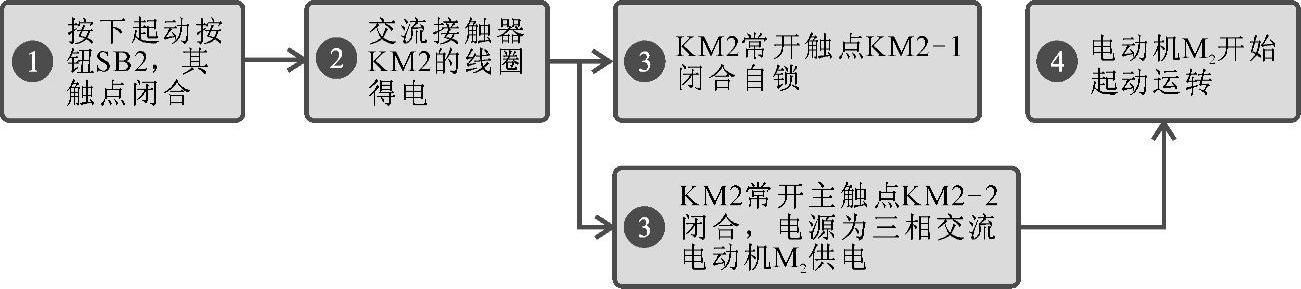

结合电路中各电气部件的功能特点,对电动机M2的工作过程的具体识读分析如图5-36所示。


图5-36 电动机M2的具体识读分析过程

【资料】

当两台电动机需要停机时,按下停止按钮SB3,交流接触器KM1、KM2线圈失电,所有触点全部复位,电动机M1、M2停止运转。
