【摘要】：电动机自耦变压器降压起动控制电路是指利用自耦变压器来降低电动机的起动电压，使电动机在低压状态下起动，当电动机起动后，再断开自耦变压器，直接为电动机供电，从而使电动机进入全压运转状态。图5-21所示为典型电动机自耦变压器降压起动控制电图5-21 典型电动机自耦变压器降压起动控制电路图5-21 典型电动机自耦变压器降压起动控制电路图5-22 降压起动的识读分析路。

电动机自耦变压器降压起动控制电路是指利用自耦变压器来降低电动机的起动电压，使电动机在低压状态下起动，当电动机起动后，再断开自耦变压器，直接为电动机供电，从而使电动机进入全压运转状态。图5-21所示为典型电动机自耦变压器降压起动控制电

图5-21 典型电动机自耦变压器降压起动控制电路

图5-22 降压起动的识读分析

路。识图该类电工电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。

该电路主要由电源总开关QS、时间继电器KT、中间继电器KM3、交流接触器KM1、KM2，自耦变压器TA、起动按钮SB1、停止按钮SB2、三相交流电动机等构成。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。

1.降压起动工作的识读分析

闭合电源总开关QS，再按下起动按钮SB1后，电路进入降压起动工作状态，图5-22所示为降压起动工作的识读分析。

【注意】

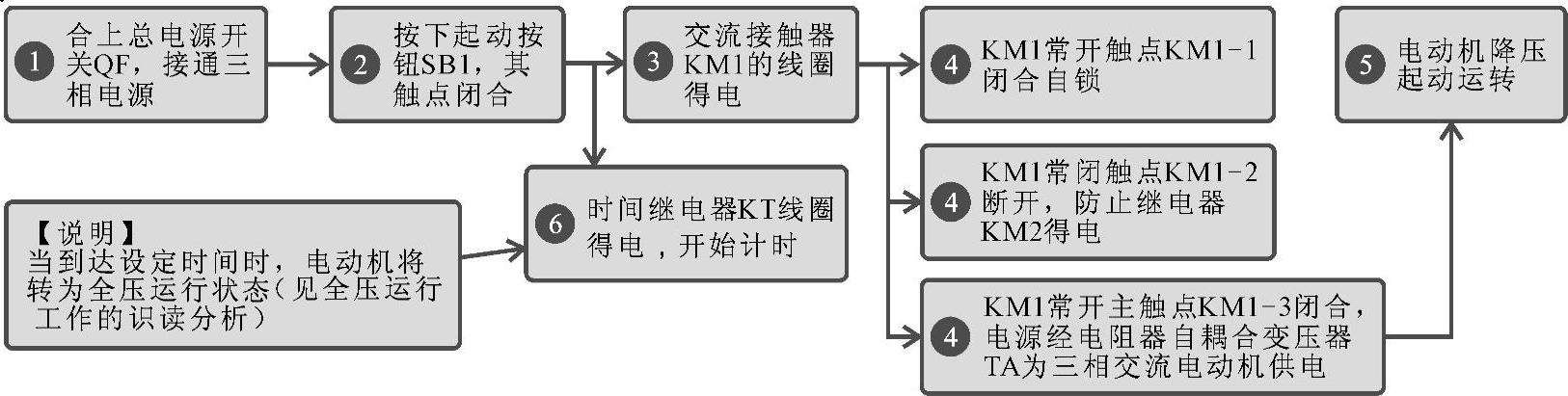

结合电路中各电气部件的功能特点，对电动机在降压起动控制下的工作过程的具体识读分析如图5-23所示。

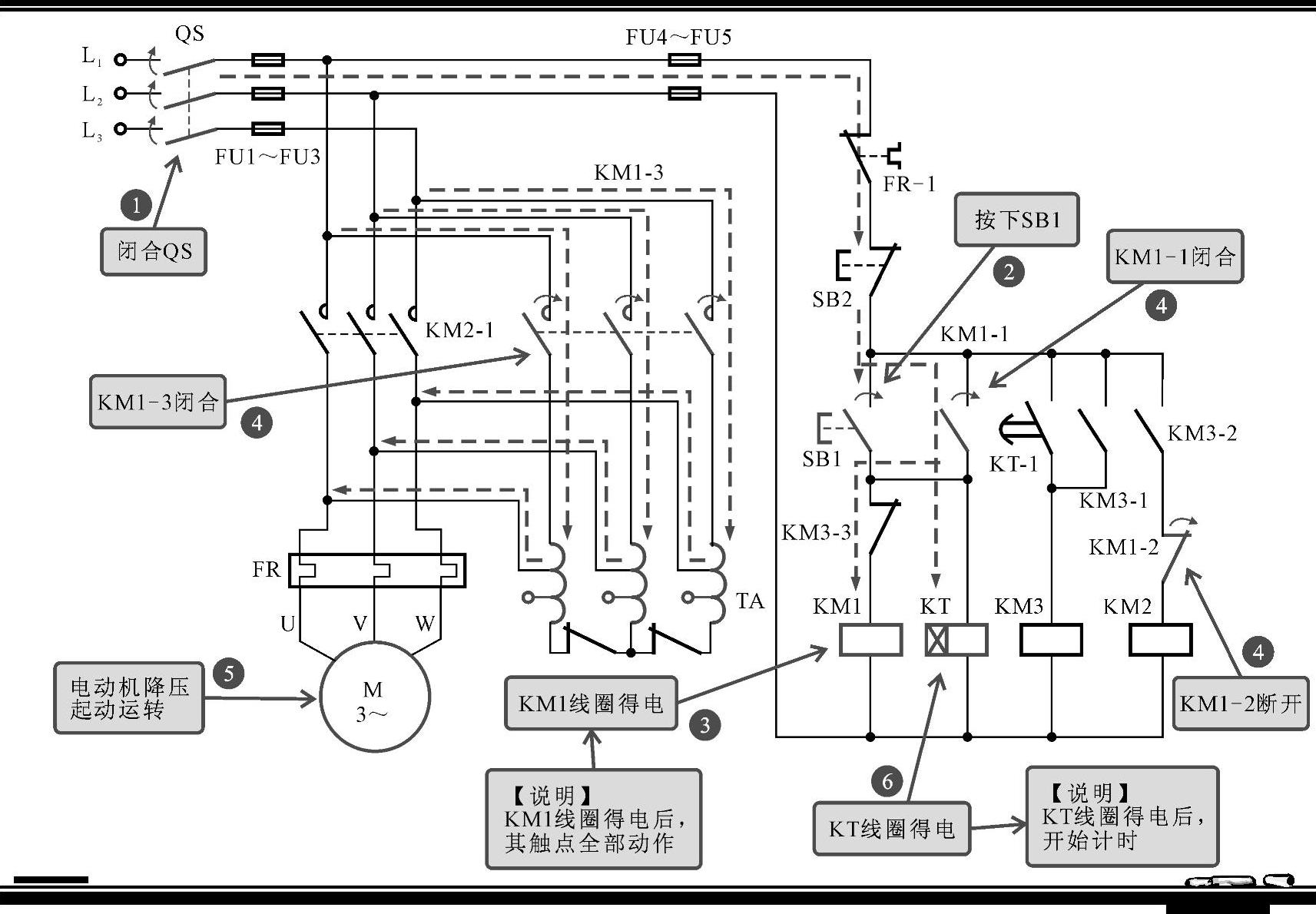

图5-23 电动机降压起动控制的具体识读分析过程

图5-24 全压运行的识读分析

2.全压运行工作的识读分析

当时间继电器KT到达预定时间后，电路进入全压运行工作状态，识读分析流程如图5-24所示。

【注意】

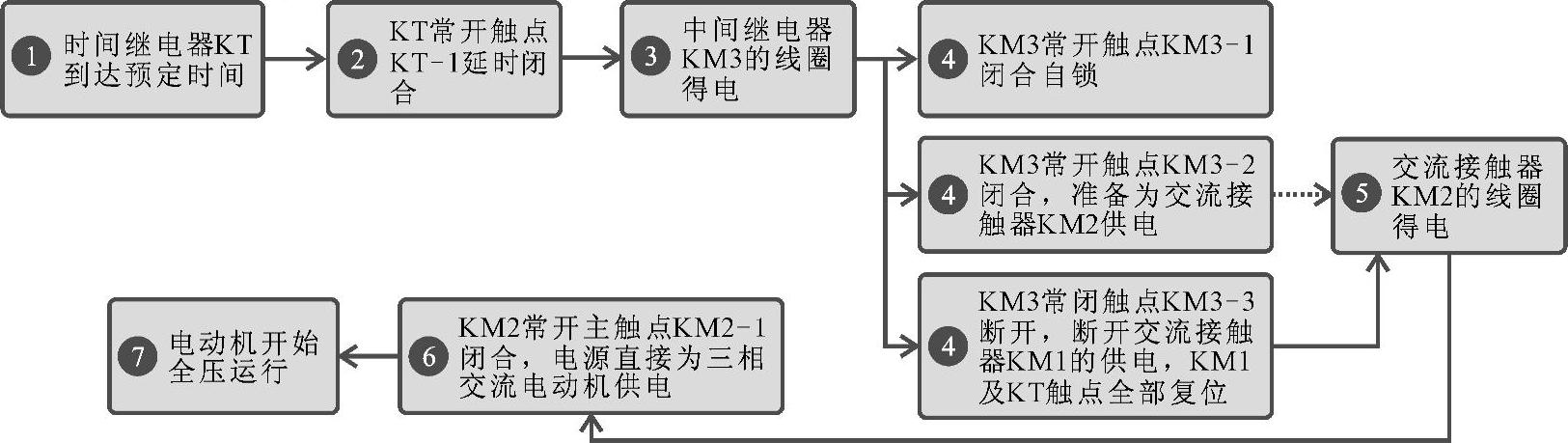

结合电路中各电气部件的功能特点，对电动机在全压运行控制下的工作过程的具体识读分析如图5-25所示。

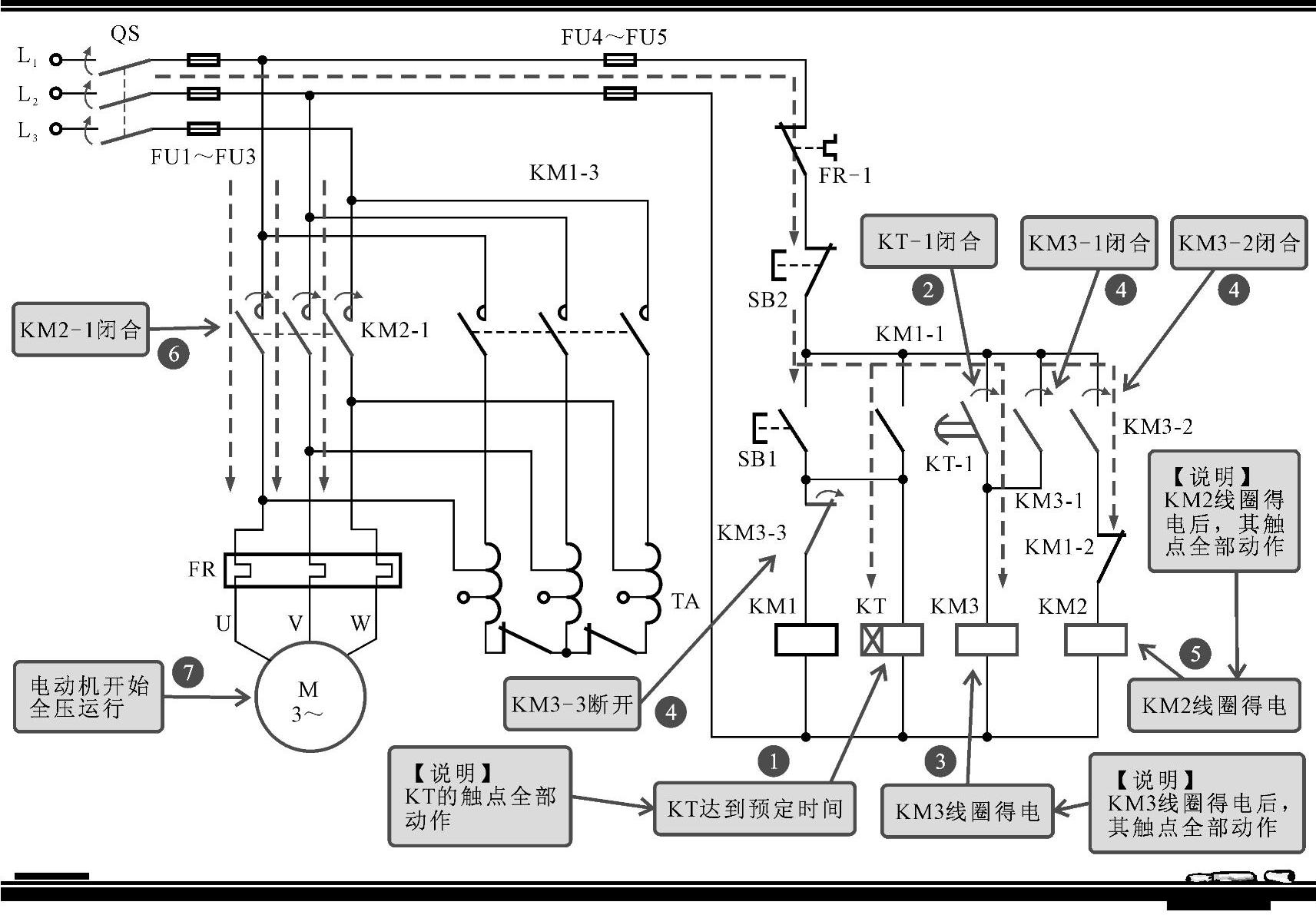

图5-25 电动机全压运行控制的具体识读分析过程

【资料】

当需要电动机停止运转时，按下停止按钮SB2，中间继电器KM3、交流接触器KM2线圈同时失电，触点全部复位，断开电动机供电，电动机停止运转。
