轻松掌握电动机电阻器降压起动控制电路——专项练习

【摘要】:图5-16所示为典型电动机电阻器降压起动控制电路。图5-16 典型电动机电阻器降压起动控制电路该电路主要由电源总开关QS、起动按钮SB1、停止按钮SB2、交流接触器KM1/KM2、时间继电器KT、电阻器R1~R3、三相交流电动机等构成。图5-18 电动机降压起动控制的具体识读分析过程2.全压运行工作的识读分析当时间继电器KT到达预定时间后,电路进入全压运行工作状态,识读分析流程如图5-19所示。交流接触器KM1、KM2和时间继电器KT线圈均失电,触点全部复位。

电动机降压起动控制电路是指在电动机供电电路中串入电阻器,串入的电阻器起到降压限流的作用,使电动机在低压状态下起动,然后再通过将串联的电阻器短接的方式,使电动机进入全压运行状态。图5-16所示为典型电动机电阻器降压起动控制电路。识图该类电工电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点。


图5-16 典型电动机电阻器降压起动控制电路

该电路主要由电源总开关QS、起动按钮SB1、停止按钮SB2、交流接触器KM1/KM2、时间继电器KT、电阻器R1~R3、三相交流电动机等构成。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。

1.降压起动工作的识读分析

闭合电源总开关QS,再按下起动按钮SB1后,电路进入降压起动工作状态,图5-17所示为降压起动的识读分析。


图5-17 降压起动的识读分析

【注意】

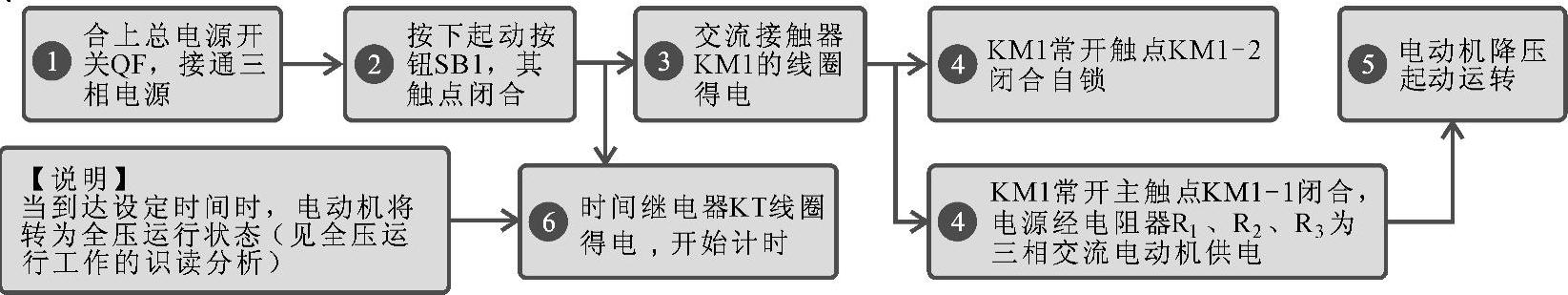

结合电路中各电气部件的功能特点,对电动机在降压起动控制下的工作过程的具体识读分析如图5-18所示。


图5-18 电动机降压起动控制的具体识读分析过程

2.全压运行工作的识读分析

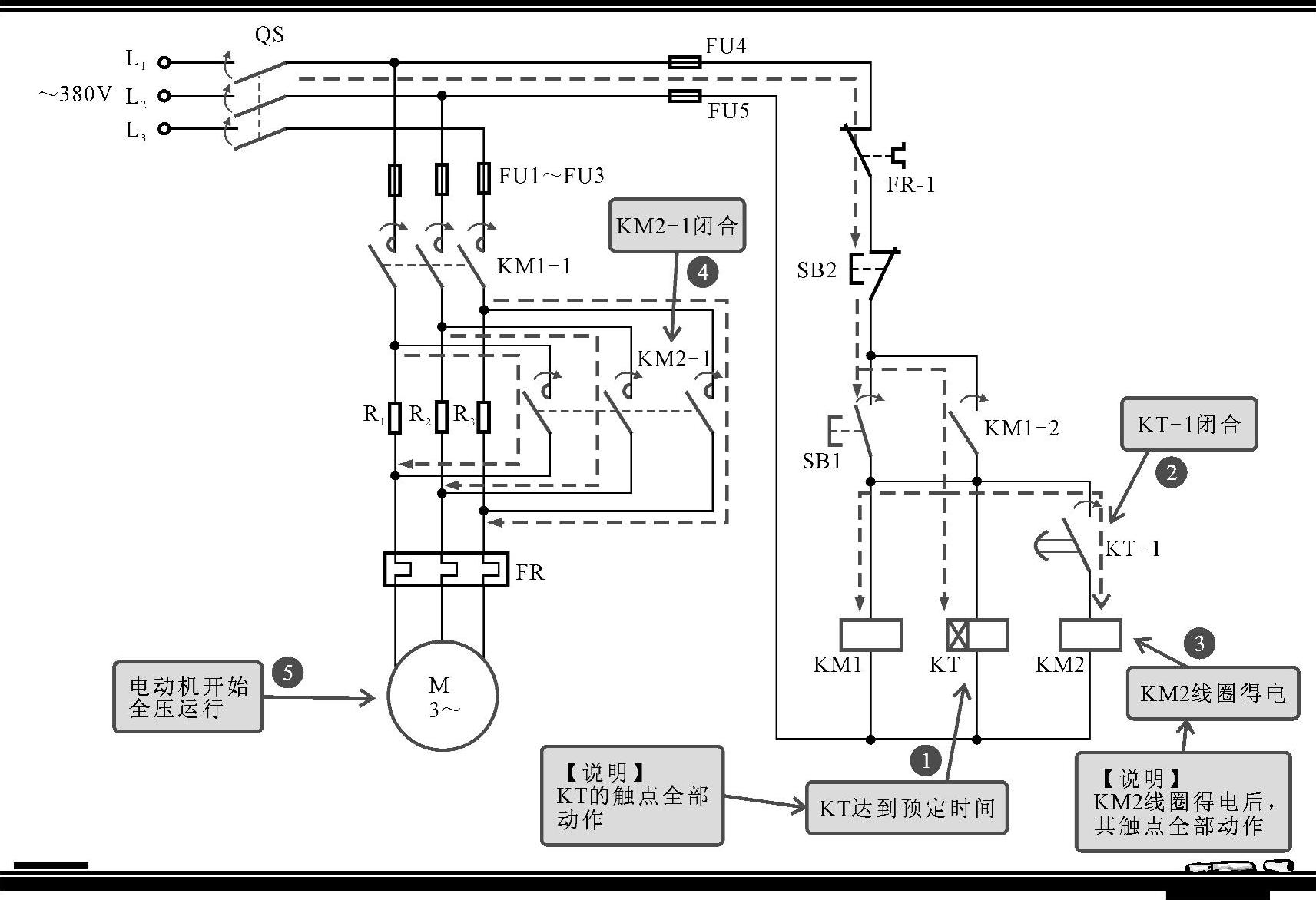

当时间继电器KT到达预定时间后,电路进入全压运行工作状态,识读分析流程如图5-19所示。


图5-19 全压运行的识读分析

【注意】

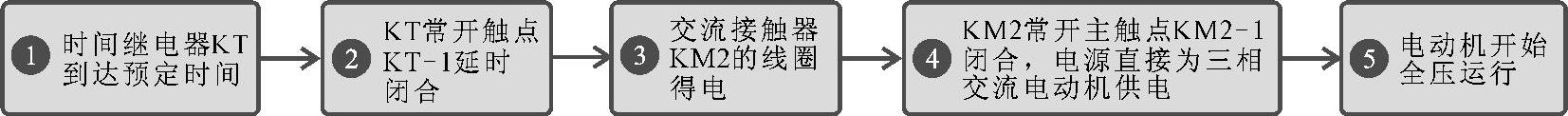

结合电路中各电气部件的功能特点,对电动机在全压运行控制下的工作过程的具体识读分析如图5-20所示。


图5-20 电动机全压运行控制的具体识读分析过程

【资料】

当需要三相交流电动机停机时,按下停止按钮SB2。交流接触器KM1、KM2和时间继电器KT线圈均失电,触点全部复位。常开主触点KM1-1、KM2-1复位断开,切断三相交流电动机供电电源,三相交流电动机停止运转。
