红外遥控照明电路识读专项练习
【摘要】：红外遥控照明电路中设有红外信号接收器，可使用遥控器远距离控制照明灯的亮灭，使用十分方便。图4-30所示为典型红外遥控照明电路。图4-30 典型红外遥控照明电路交流220V电压经电容器C1降压，稳压二极管VZ稳压、整流二极管VD整流、滤波电容器C2滤波后变为直流电压。双向晶闸管VS控制极失电，VS截止，切断照明灯EL的供电电源，照明灯熄灭。图4-32 红外遥控照明电熄灭工作的识读分析图4-32 红外遥控照明电熄灭工作的识读分析
红外遥控照明电路中设有红外信号接收器，可使用遥控器远距离控制照明灯的亮灭，使用十分方便。图4-30所示为典型红外遥控照明电路。该电路主要由电源总开关QS、红外接收器IC1、串行计数器IC2（CD4024）、三极管VT、双向晶闸管VS、照明灯EL等构成。
图4-30 典型红外遥控照明电路
交流220V电压经电容器C1降压，稳压二极管VZ稳压、整流二极管VD整流、滤波电容器C2滤波后变为直流电压。直流电压送到红外接收器IC1和串行计数器IC2的○⑭脚，为IC1和IC2供电。
当按下遥控器按钮时，红外接收器IC1收到遥控器发出的红外信号，并将红外信号转换成脉冲信号输出。脉冲信号经电阻器R2、电容器C3限流滤波后，送到IC2的①脚。IC2对输入的信号进行处理，⑥脚输出由低电平变为高电平。
高电平经电阻器R4，加到三极管VT的基极，VT导通。直流电压经三极管VT，送到双向晶闸管VS控制极，VS导通，照明灯EL接通电源，照明灯点亮。识读分析流程如图4-31所示。

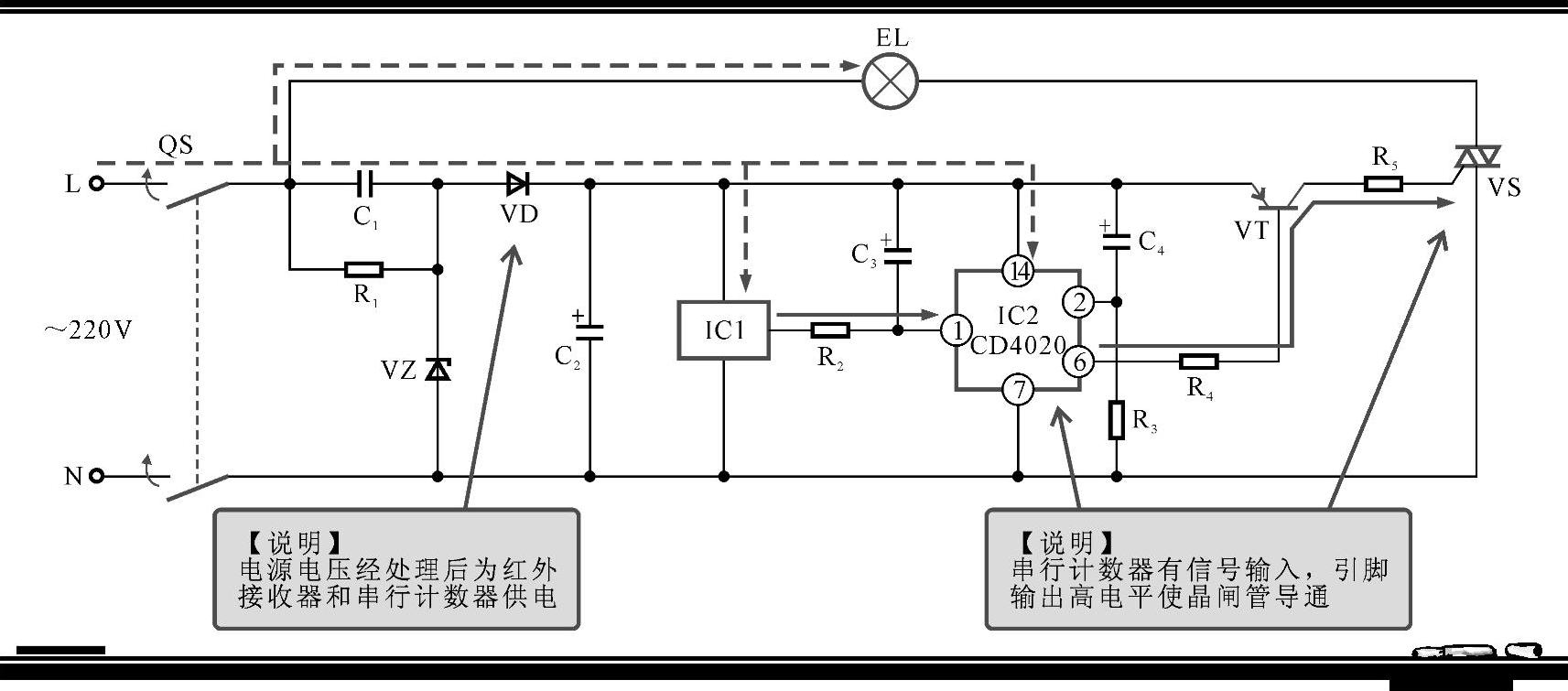

图4-31 红外遥控照明电点亮工作的识读分析
当需要熄灭照明灯时，按一下遥控器按钮。红外接收器IC1接收到红外信号，并将红外信号转换成脉冲信号输出。电信号送到串行计数器IC2中，IC2的⑥脚的输出由高电平变为低电平。三极管VT的基极变为低电平，VT截止。
双向晶闸管VS控制极失电，VS截止，切断照明灯EL的供电电源，照明灯熄灭。识读分析流程如图4-32所示。

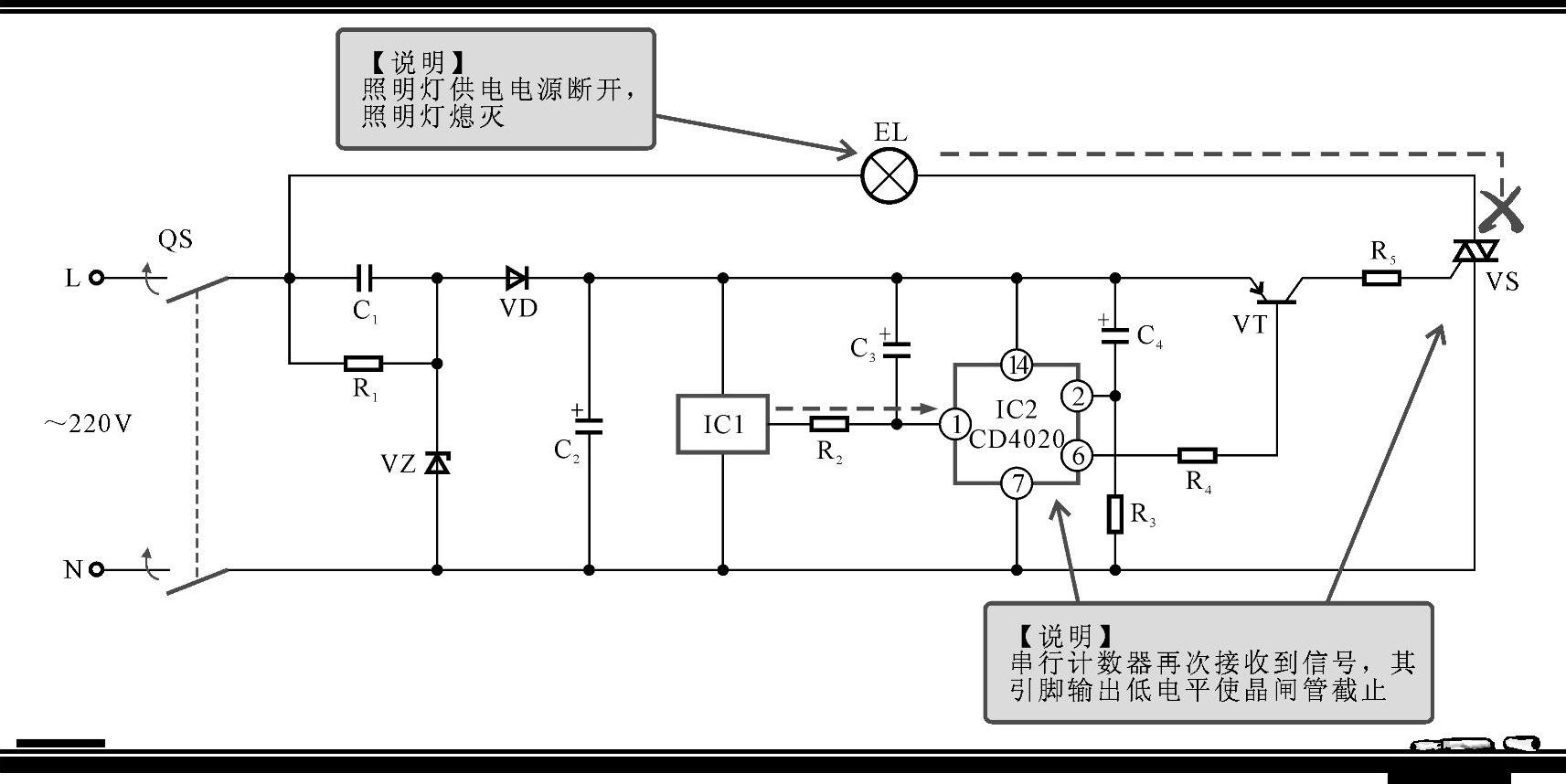

图4-32 红外遥控照明电熄灭工作的识读分析
