轻松掌握日光灯调光控制电路：专项练习
【摘要】：日光灯调光控制电路中设有挡位，可通过调节挡位使日光灯照明亮度发生变化。图4-25所示为典型日光灯调光控制电路。C1在供电电路中起到降压的功能。图4-26 日光灯调光控制电路正常点亮的识读分析2.照明灯调光控制的识读分析想改变日光灯亮度可改变挡位，拨动多位开关SA的触点与C端连接时，由于电容器C2的电容量相对于电容器C1的电容量大，其阻抗较低，产生压降较低，日光灯IN发出的亮度增大。
日光灯（术语为“荧光灯”）调光控制电路中设有挡位，可通过调节挡位使日光灯照明亮度发生变化。图4-25所示为典型日光灯调光控制电路。该电路主要由多位开关SA、电容器C1、C2、镇流器、启辉器（标准术语为辉光启动器）、日光灯IN等构成。该电路是利用两只电容器与控制开关组合，控制日光灯的亮度。当控制开关的挡位不同时，日光灯的发光程度也随之变化。
图4-25 典型日光灯调光控制电路
1.照明灯点亮的识读分析
合上总断路器QF，接通交流220V电源。多位开关SA与A点连接时，日光灯电源供电电路不能形成回路，日光灯IN不亮。拨动SA的触点与B端连接时，电流经电容器C1、镇流器、启辉器、IN等形成回路。
C1在供电电路中起到降压的功能。由于C1点电容量较小，阻抗较大，产生的压降较高，IN发出较暗的光线，识读分析流程如图4-26所示。

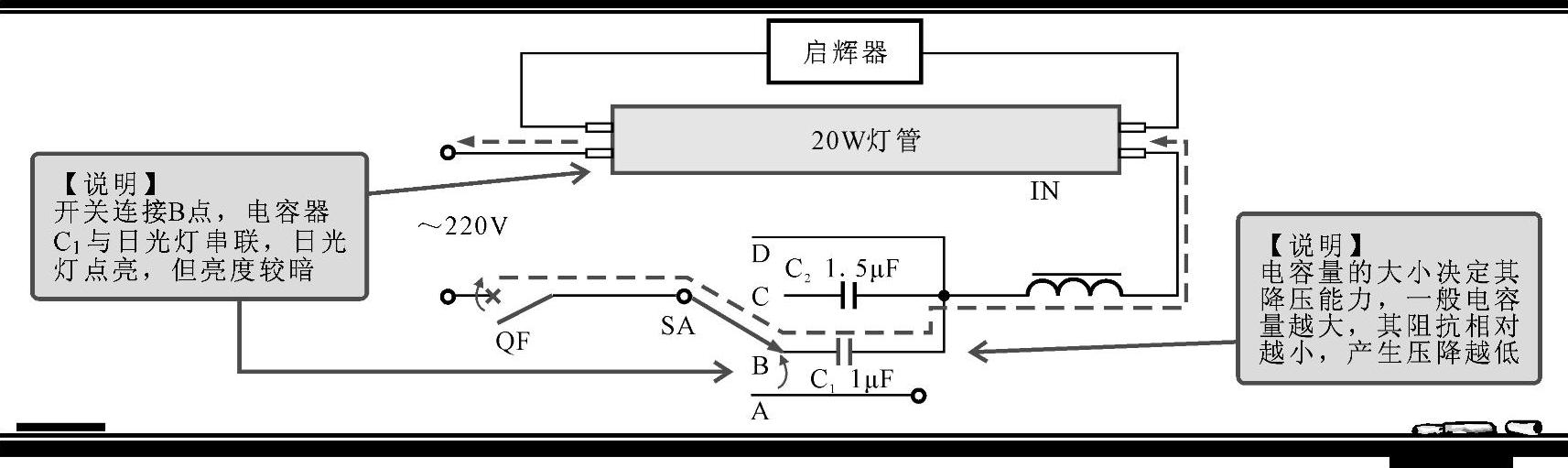

图4-26 日光灯调光控制电路正常点亮的识读分析
2.照明灯调光控制的识读分析
想改变日光灯亮度可改变挡位，拨动多位开关SA的触点与C端连接时，由于电容器C2的电容量相对于电容器C1的电容量大，其阻抗较低，产生压降较低，日光灯IN发出的亮度增大。
当拨动SA的触点与D端连接，此时交流220V电压全压进入电路，IN在额定电压下工作，IN亮度达最大，识读分析流程如图4-27所示。

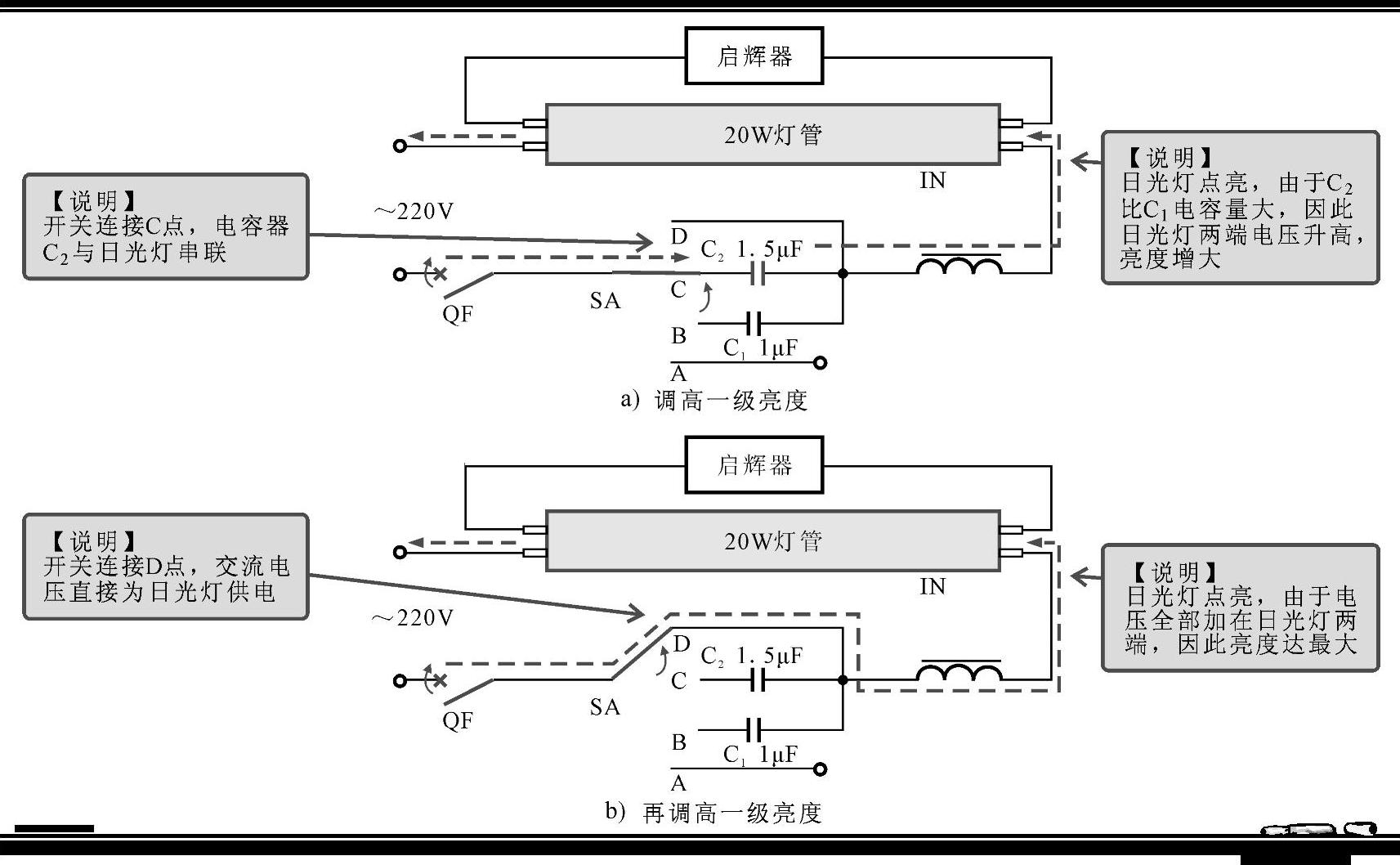

图4-27 日光灯调光控制电路调光工作的识读分析
