音乐彩灯控制电路是利用音乐芯片发出的音频信号,控制不同的彩灯跟随音乐变换颜色的电路,该电路适合应用在庆祝场合中。图4-23所示为典型音乐彩灯控制电路。该电路主要由音乐芯片IC1(UM66-T)、集成电路芯片IC2(C180)、扬声器、继电器KM1~KM3和红、绿、蓝3个彩灯,以及外围元器件构成的。

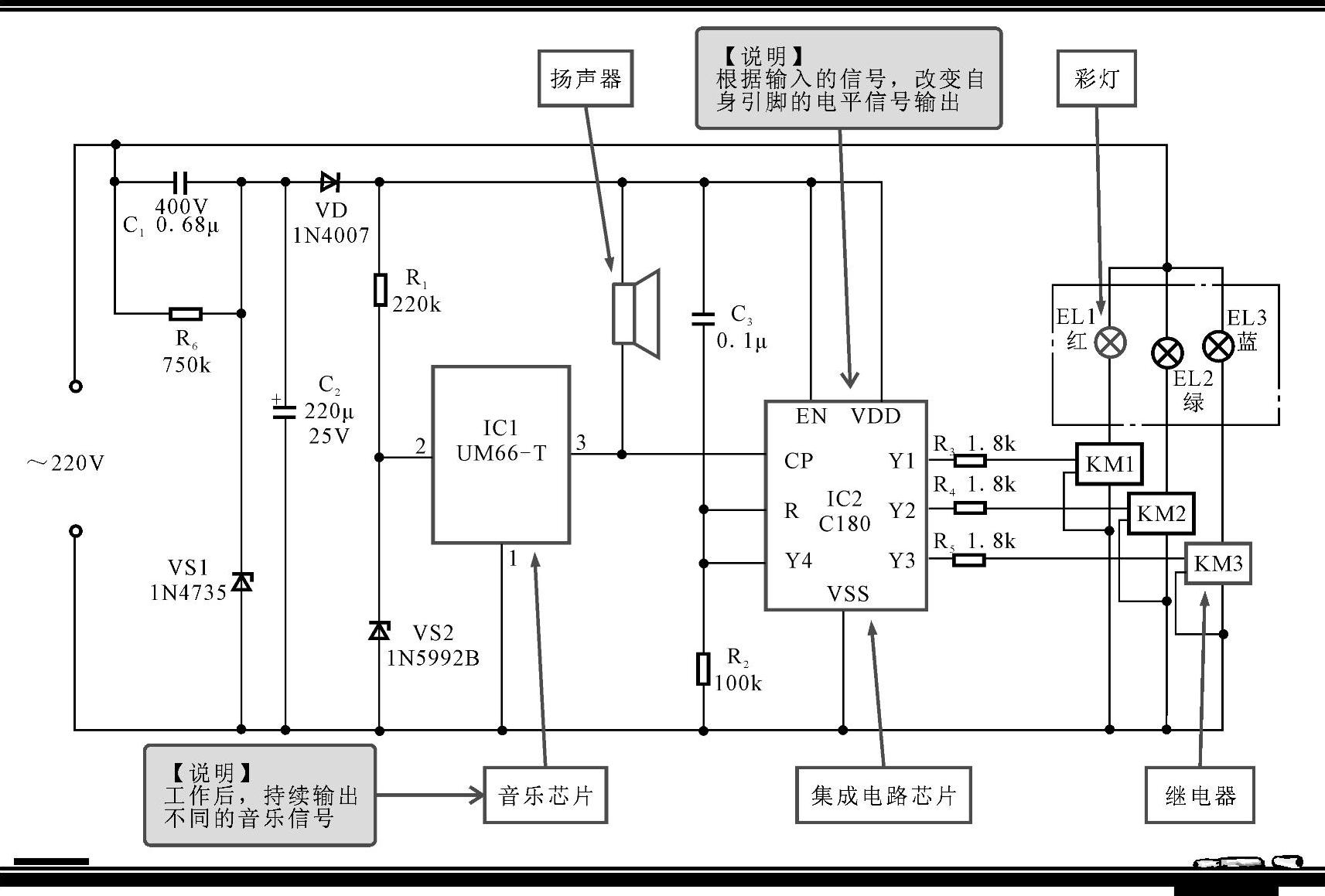

图4-23 典型音乐彩灯控制电路
根据电路中主要电气部件的功能,我们可以对音乐彩灯控制电路的工作流程进行识读。图4-24所示为音乐彩灯控制电路的识读分析。
交流220V电压经降压、整流、滤波、稳压后,为芯片和扬声器供电。IC1音乐芯片的②脚输出音乐信号,经扬声器播放。同时音乐信号也送入IC2的CP端,经IC2处理后由Y1、Y2、Y3分别输出高电平使继电器KM1、KM2或KM3动作,使相应的发光二极管点亮。根据音乐的不同,该电路会发出七种不同颜色的光。
①第一段音乐时,IC2的Y1端输出高电平使继电器KM1动作,彩灯EL1发出红光。
②第二段音乐时,IC2的Y2端输出高电平使继电器KM2动作,彩灯EL2发出绿光。
⑤第三段音乐时,IC2的Y3端输出高电平使继电器KM3动作,彩灯EL3发出蓝光。
④第四段音乐时,IC2由Y1和Y2同时输出高电平,彩灯EL1和EL2同时发光,呈现黄色。
⑤第五段音乐时,IC2由Y1和Y3同时输出高电平,彩灯EL1和EL3同时发光,呈现紫色。
⑥第六段音乐时,IC2由Y2和Y3同时输出高电平,彩灯EL2和EL3同时发光,呈现青色。
⑦第七段音乐时,IC2由Y1、Y2和Y3输出高点片,彩灯EL1、EL2和EL3同时点亮,呈现白光。彩灯会随着音乐的变换按照这七种颜色轮流变化。

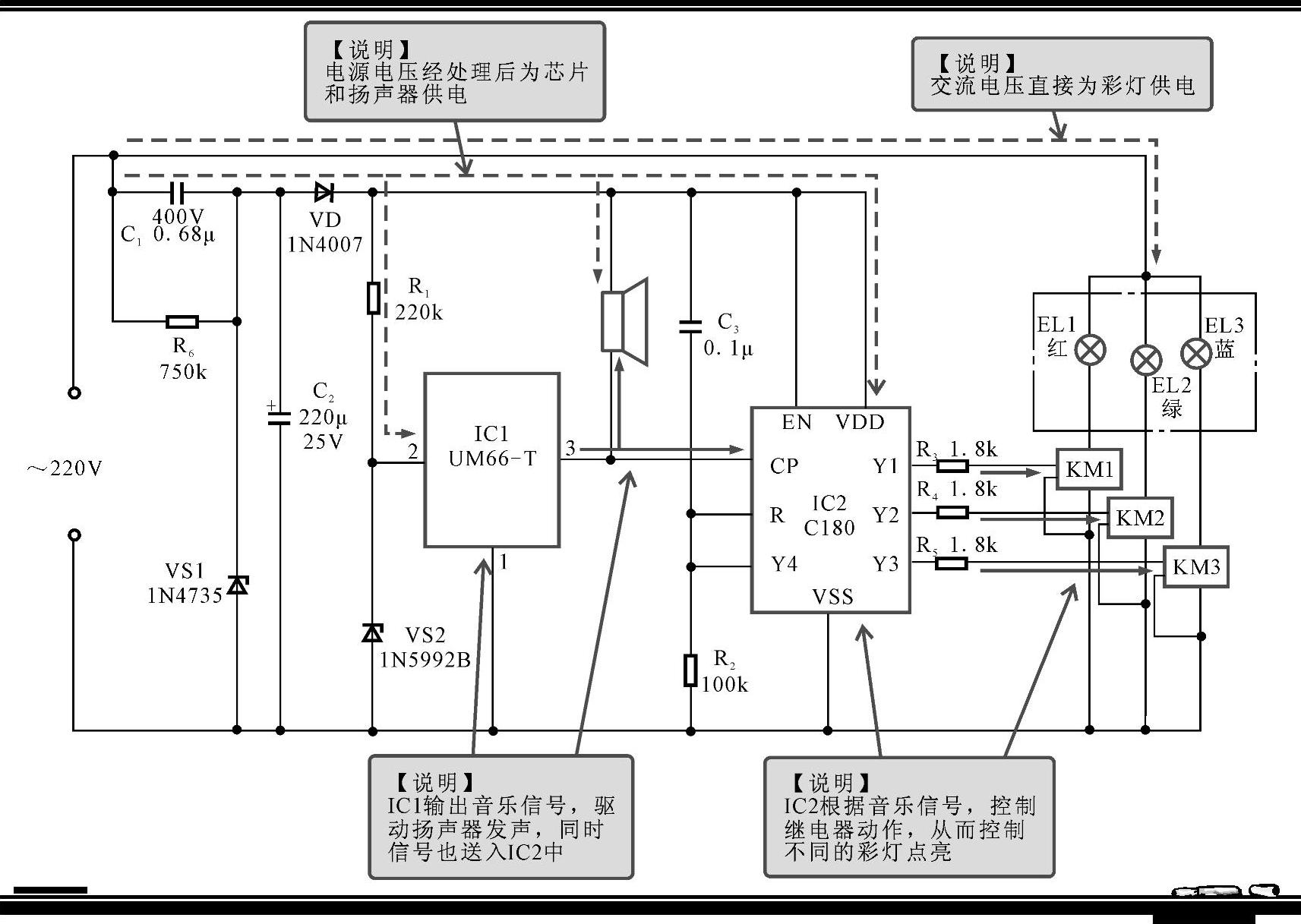

图4-24 音乐彩灯控制电路的识读分析
