轻松识读延时控制照明电路的专项练习

【摘要】:图4-20所示为典型延时控制照明电路。当VS截止时,照明灯供电电路中流过的电流很小,照明灯EL不亮。当VT2导通后,C经VT2放电,此时VT1基极电压降低而截止。VS的控制极可收到供电回路的触发信号,VS导通。图4-21 延时控制照明电路正常点亮的识读分析2.照明灯延时熄灭的识读分析图4-21 延时控制照明电路正常点亮的识读分析当人体离开触摸开关A后,三极管VT2无触发信号,VT2截止,电解电容器C再次充电。

延时控制照明电路是指照明灯被点亮后,控制电路可持续工作一段时间,照明灯可继续点亮,然后才会熄灭。图4-20所示为典型延时控制照明电路。该电路主要由桥式整流电路VD1~VD4、触摸开关A、三极管VT1/VT2、晶闸管VS、电解电容器C、照明灯EL等构成。

根据电路中主要电气部件的功能,我们可以对延时控制照明电路的照明灯点亮工作流程和照明灯延时熄灭工作流程进行识读。


图4-19 光控路灯照明电路夜晚工作时的识读分析

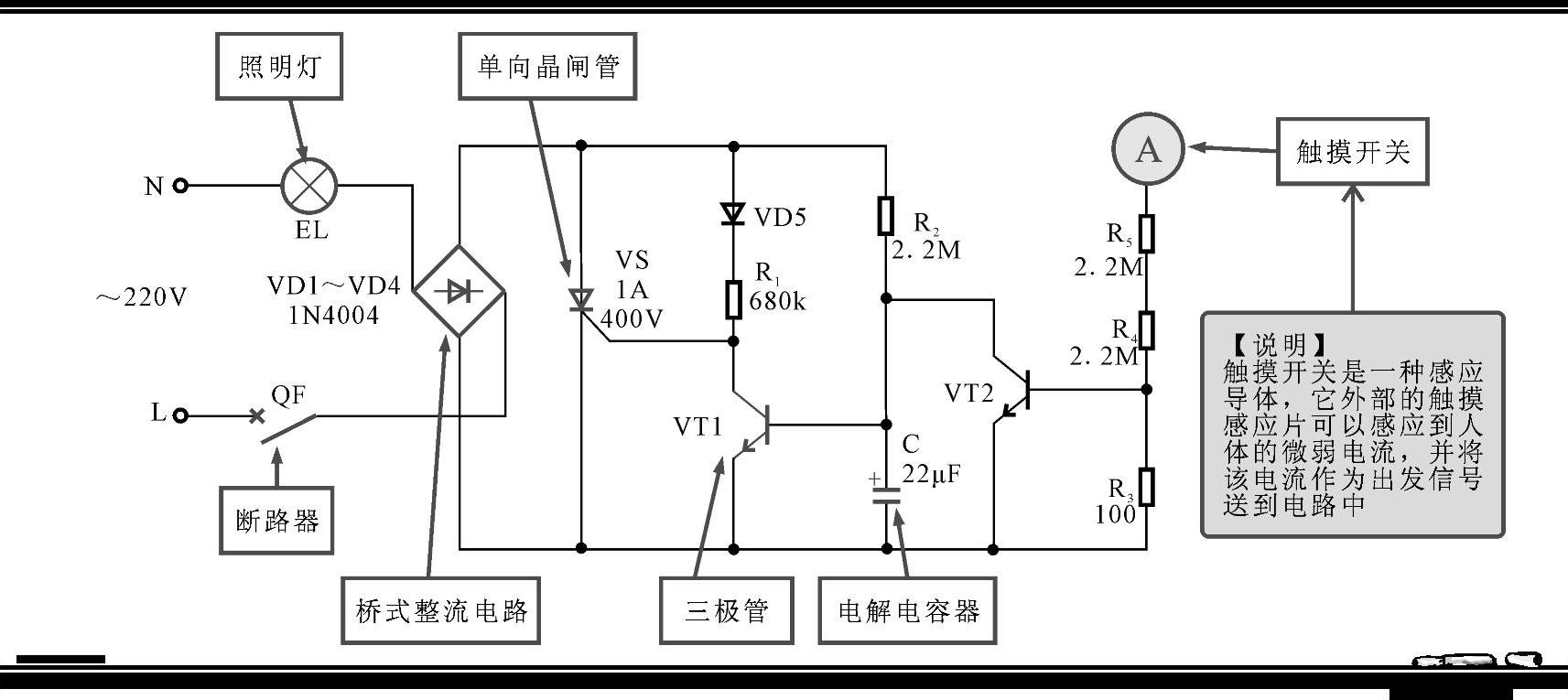

图4-20 典型延时控制照明电路

1.照明灯点亮的识读分析

合上总断路器QF,接通交流220V电源。电压经桥式整流电路VD1~VD4整流后输出直流电压为后级电路供电。

直流电压经电阻器R2后为电解电容器C充电,当其充电完成,为三极管VT1提供导通信号,使VT1导通。电压经VT的集电极、发射极后到地,晶闸管VS无法接收到触发信号,处于截止状态。当VS截止时,照明灯供电电路中流过的电流很小,照明灯EL不亮。

当人体碰触触摸开关A时,经电阻器R5、R4将触发信号送到三极管VT2的基极,使VT2导通。

当VT2导通后,C经VT2放电,此时VT1基极电压降低而截止。VS的控制极可收到供电回路的触发信号,VS导通。当VS导通后,照明灯供电电路形成回路,电流量满足EL点亮的需求,使其点亮,识读分析流程如图4-21所示。

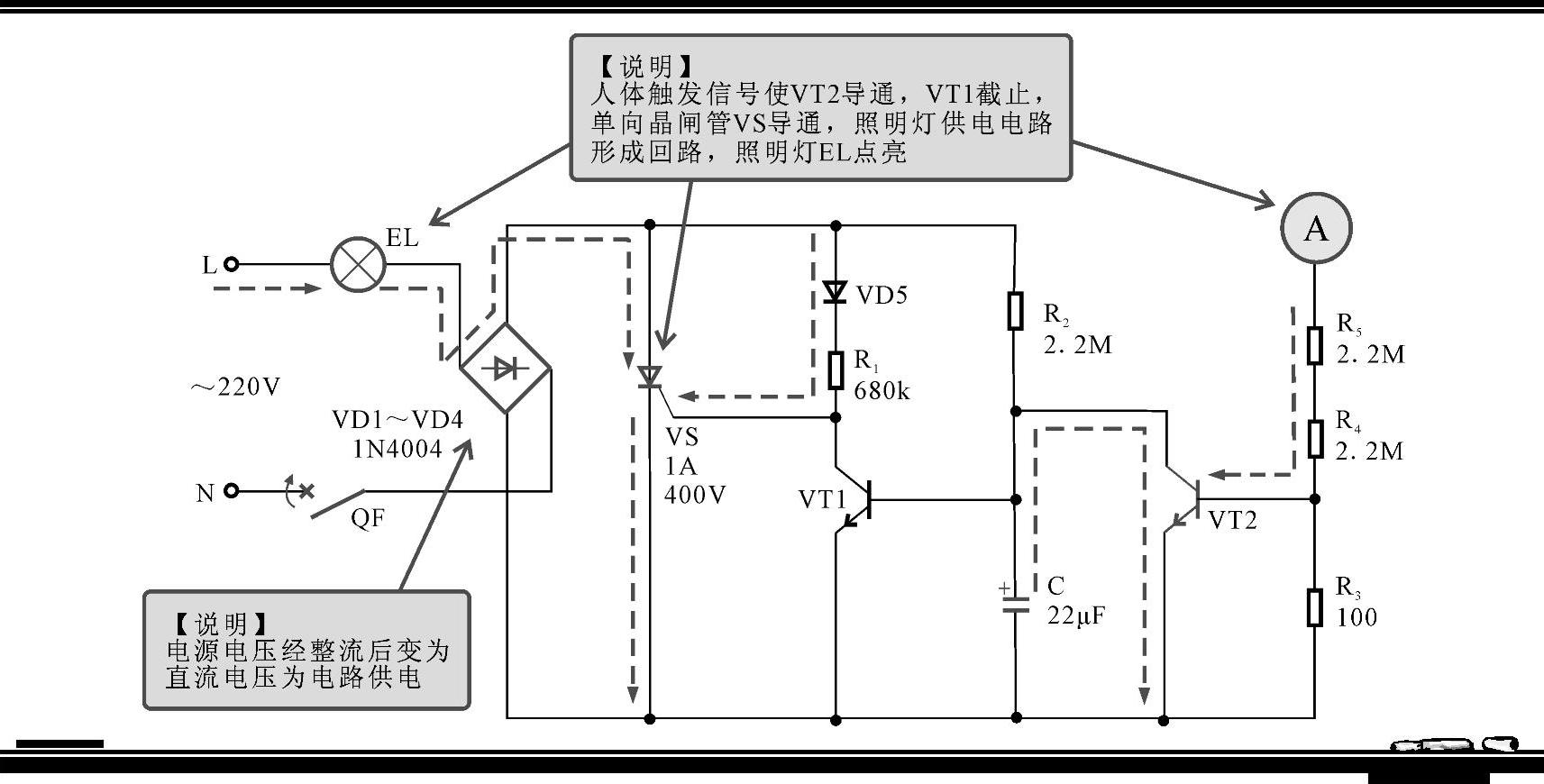

图4-21 延时控制照明电路正常点亮的识读分析

2.照明灯延时熄灭的识读分析

当人体离开触摸开关A后,三极管VT2无触发信号,VT2截止,电解电容器C再次充电。由于电阻器R2的电阻值较大,导致C的充电电流较小,其充电时间较长。

在C充电完成之前,三极管VT1一直为截止状态,晶闸管VS仍处于导通,照明灯EL继续点亮。

当C充电完成后,VT1导通,VS的触发电压降低而截止,照明灯供电电路中的电流再次减小至等待状态,无法使EL维持点亮,导致EL熄灭,识读分析流程如图4-22所示。


图4-22 延时控制照明电路延时熄灭的识读分析
