【摘要】：光控路灯照明电路是指电路通过检测光线强弱，来对路灯进行控制。图4-17所示为典型光控路灯照明电路。高亮度状态是指光照强度符合人眼视觉的习惯。图4-17 典型光控路灯照明电路该电路主要由桥式整流电路VD1～VD4、光敏电阻器MG、稳压二极管VZ1/VZ2、三极管VT1/VT2/VT3、继电器K、路灯EL等构成。根据电路中主要电气部件的功能，我们可以对光控路灯照明电路的低亮度状态下工作流程和高亮度状态下工作流程进行识读。
光控路灯照明电路是指电路通过检测光线强弱，来对路灯进行控制。通常这种电路利用光敏电阻器代替手动开关，白天光照较强时，路灯不工作；夜晚降临或光照较弱时，路灯自动点亮。图4-17所示为典型光控路灯照明电路。
图4-17 典型光控路灯照明电路

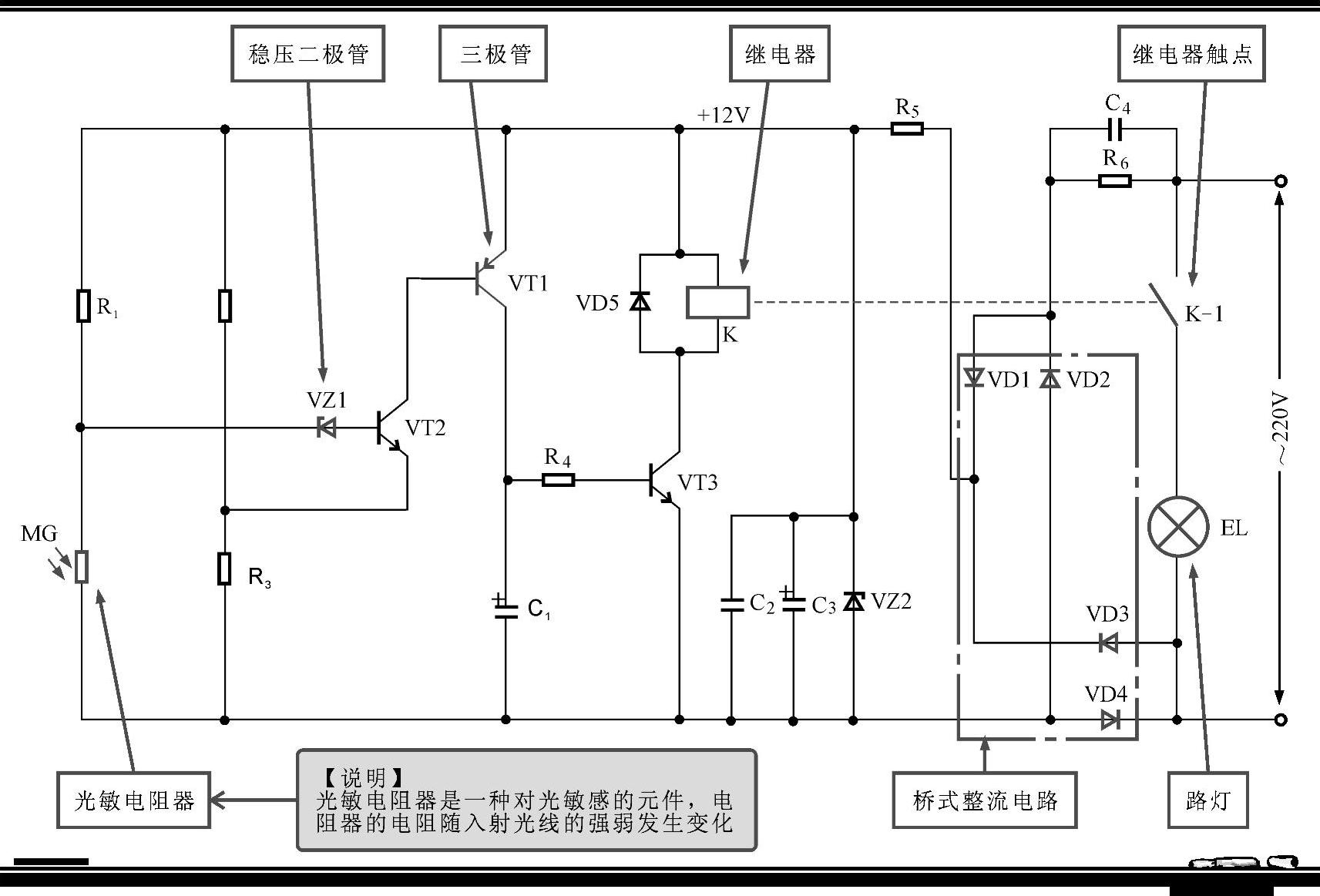

该电路主要由桥式整流电路VD1～VD4、光敏电阻器MG、稳压二极管VZ1/VZ2、三极管VT1/VT2/VT3、继电器K、路灯EL等构成。
根据电路中主要电气部件的功能，我们可以对光控路灯照明电路的低亮度状态下工作流程和高亮度状态下工作流程进行识读。
1.高亮度状态下的识读分析
交流220V电压经桥式整流电路VD1～VD4整流、稳压二极管VZ2稳压后，输出+12V直流电压为路灯控制电路供电。

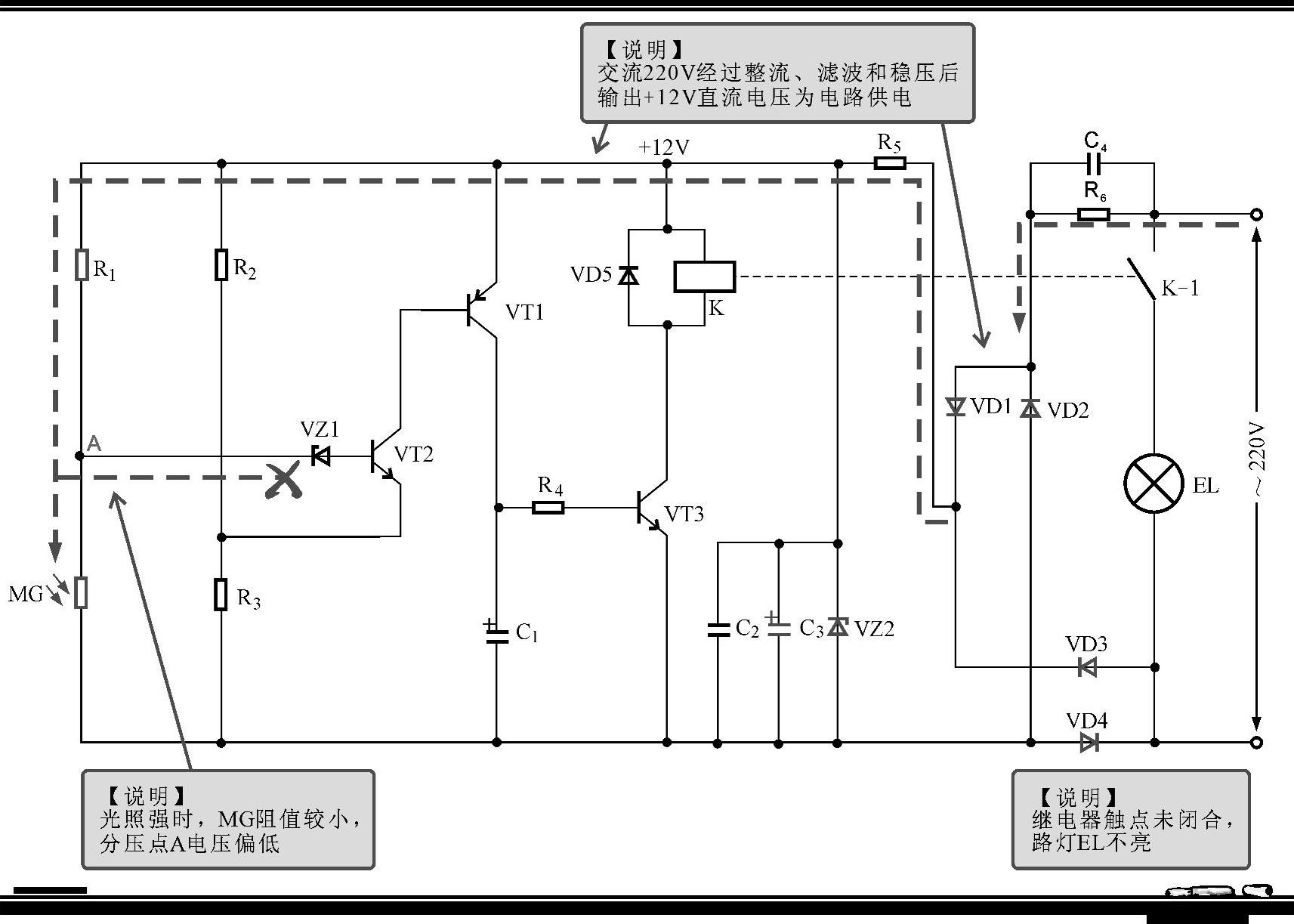

高亮度状态是指光照强度符合人眼视觉的习惯。白天无须照明的情况下，光照强度较高，光敏电阻器MG阻值较小。由光敏电阻器MG与电阻器R1形成分压电路，电阻器R1上的压降较高，分压点A点电压偏低，无法满足稳压二极管VZ1导通条件，三极管VT2、VT1、VT3均截止，继电器K不吸合，路灯EL不亮，识读分析流程如图4-18所示。
图4-18 光控路灯照明电路白天工作时的识读分析
2.低亮度状态下的识读分析
低亮度状态是指光照强度减弱，人眼无法正常看清周围景物时，光敏电阻器MG的电阻值增大，分压电路中电阻器R1上的压降降低，分压点A点电压升高，满足稳压二极管VZ1导通条件时，稳压二极管VZ1导通。
当稳压二极管VZ1导通后，为三极管VT2提供导通条件，使三极管VT2导通，进而使三极管VT1和VT3相继导通。继电器K线圈得电，其常开触点K-1闭合，电源与路灯EL形成供电回路，路灯EL点亮，识读分析流程如图4-19所示。
