如何还原一个照明控制电路？
【摘要】：图4-14所示为还原后的室内照明控制电路的实物连接关系图。图4-14 还原后的室内照明控制电路的实物连接关系图2.照明控制电路的识读分析上述室内照明控制电路通过两只双控开关和一只双控联动开关的闭合与断开，可实现三地控制一盏照明灯，常用于对家居卧式中照明灯进行控制，一般可在床头两边各安一只开关，在进入房间门处安装一只，实现三处都可对卧式照明灯进行点亮和熄灭控制。
识读照明控制电路的过程，实际上可以理解为了解电路中各功能部件连接关系的过程，因此，当我们完成一个照明控制电路的识读后，应能够根据识读过程，还原出对应电路的连接关系。下面，我们就以典型照明控制电路为例，练习在识图过程中，还原电路关系的过程。
1.还原照明控制电路的连接关系

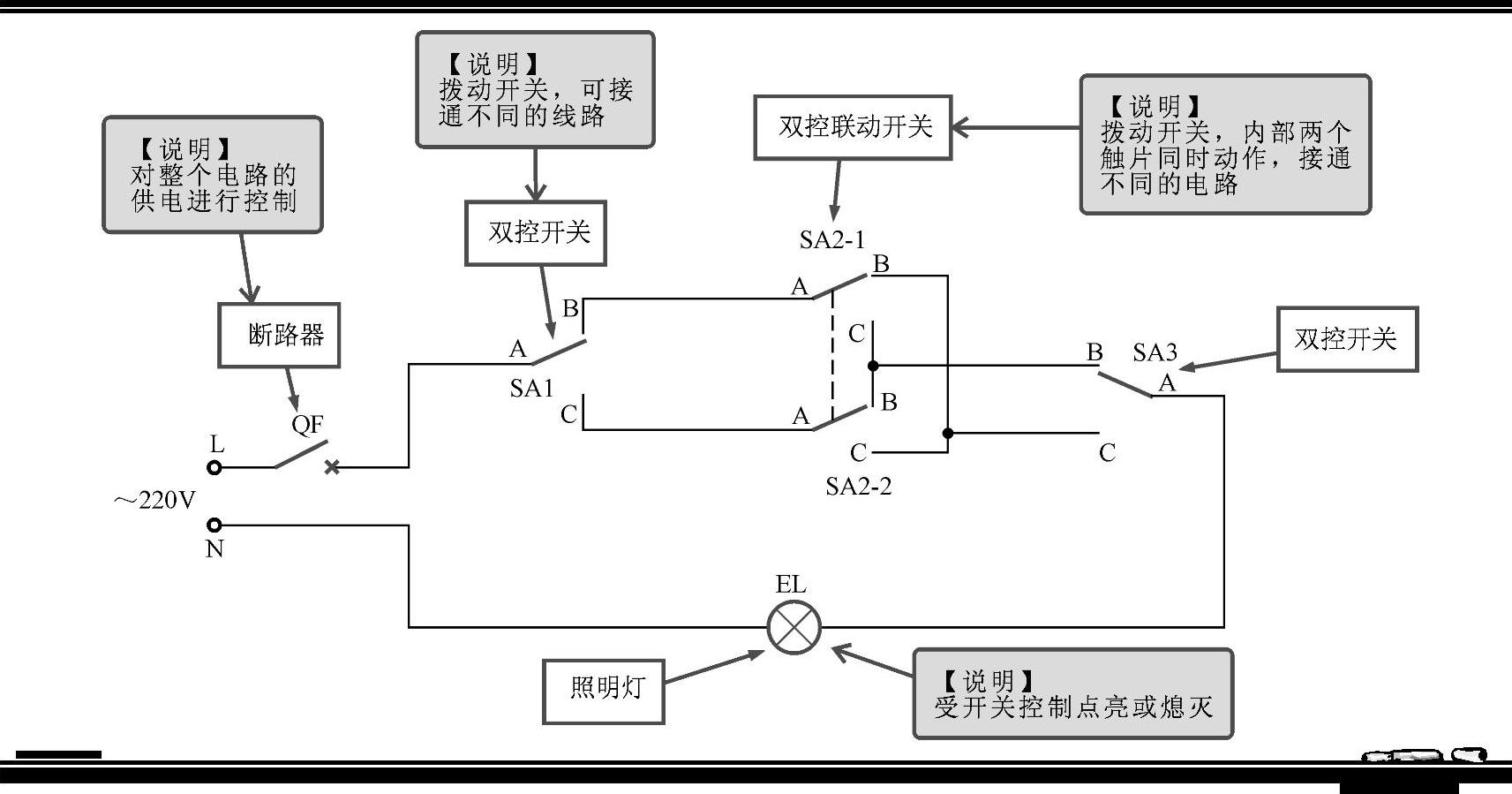

通过对电路中主要电气部件的识别，了解电路结构、连接关系以及各部件的功能特点是识读照明控制电路的第一步。图4-13所示为典型室内照明控制电路。该电路主要由断路器QF、双控开关SA1、SA3、双控联动开关SA2、照明灯EL组成的。
图4-13 典型室内照明控制电路

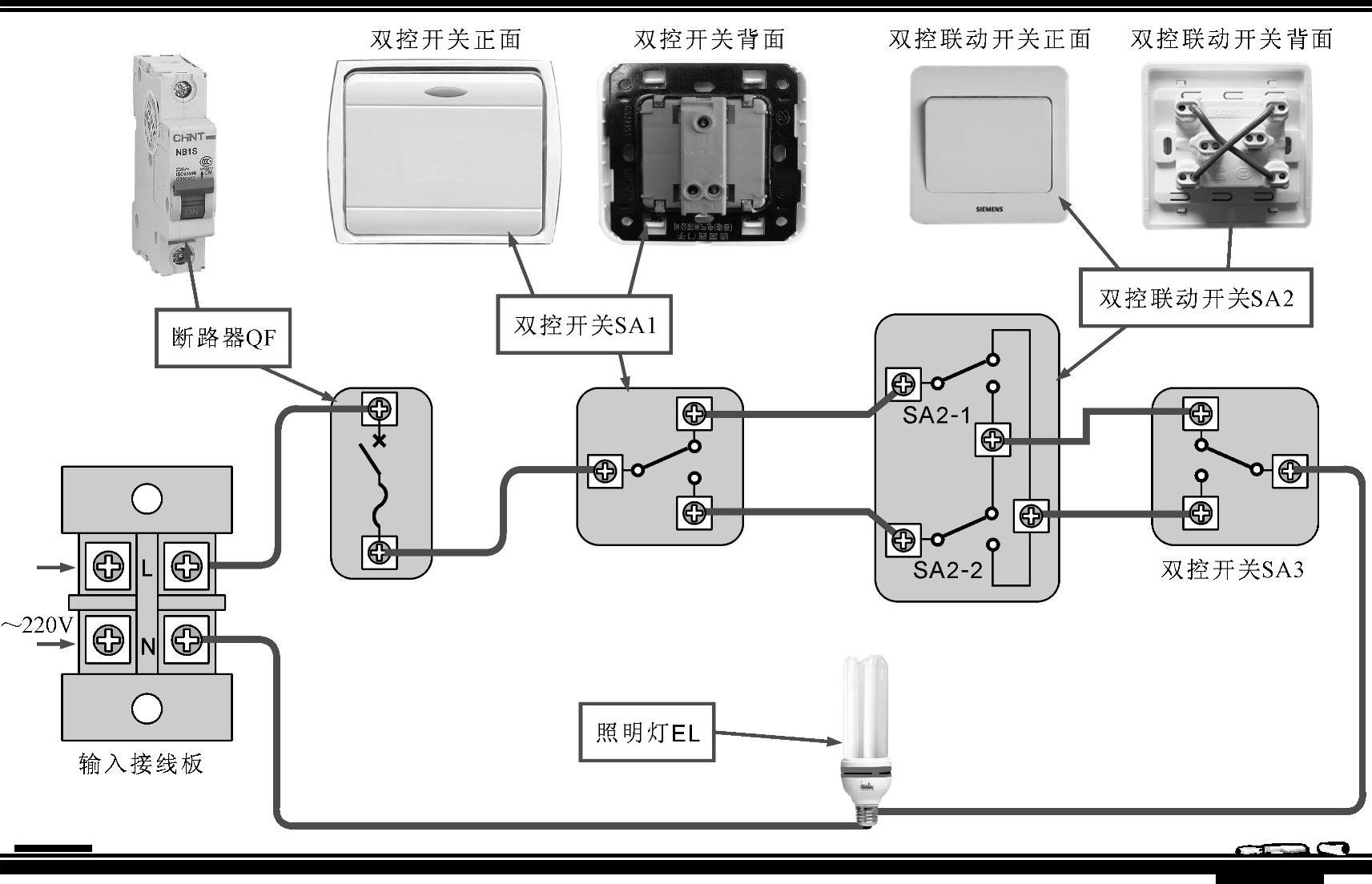

为了便于大家更加形象地了解照明控制电路的工作过程，我们在识读照明控制电路时，可以先根据照明控制电路的结构组成，还原出对应的照明控制电路连接关系。图4-14所示为还原后的室内照明控制电路的实物连接关系图。
图4-14 还原后的室内照明控制电路的实物连接关系图
2.照明控制电路的识读分析
上述室内照明控制电路通过两只双控开关和一只双控联动开关的闭合与断开，可实现三地控制一盏照明灯，常用于对家居卧式中照明灯进行控制，一般可在床头两边各安一只开关，在进入房间门处安装一只，实现三处都可对卧式照明灯进行点亮和熄灭控制。图4-15所示为照明灯点亮的识读分析过程。照明灯未点亮时，按下任意开关都可点亮照明灯。
(https://www.chuimin.cn)
图4-15 照明灯点亮的识读分析过程
根据电路中主要电气部件的功能，我们可以识读出：合上供电电路中断路器QF，接通交流220V电源。按动双控开关SA1，触点A、C接通。电源经SA1的A、C触点、SA2-2的A、B触点、SA3的B、A触点后与照明灯EL形成回路，照明灯点亮。
此外，按下SA2或SA3也可点亮照明灯EL。

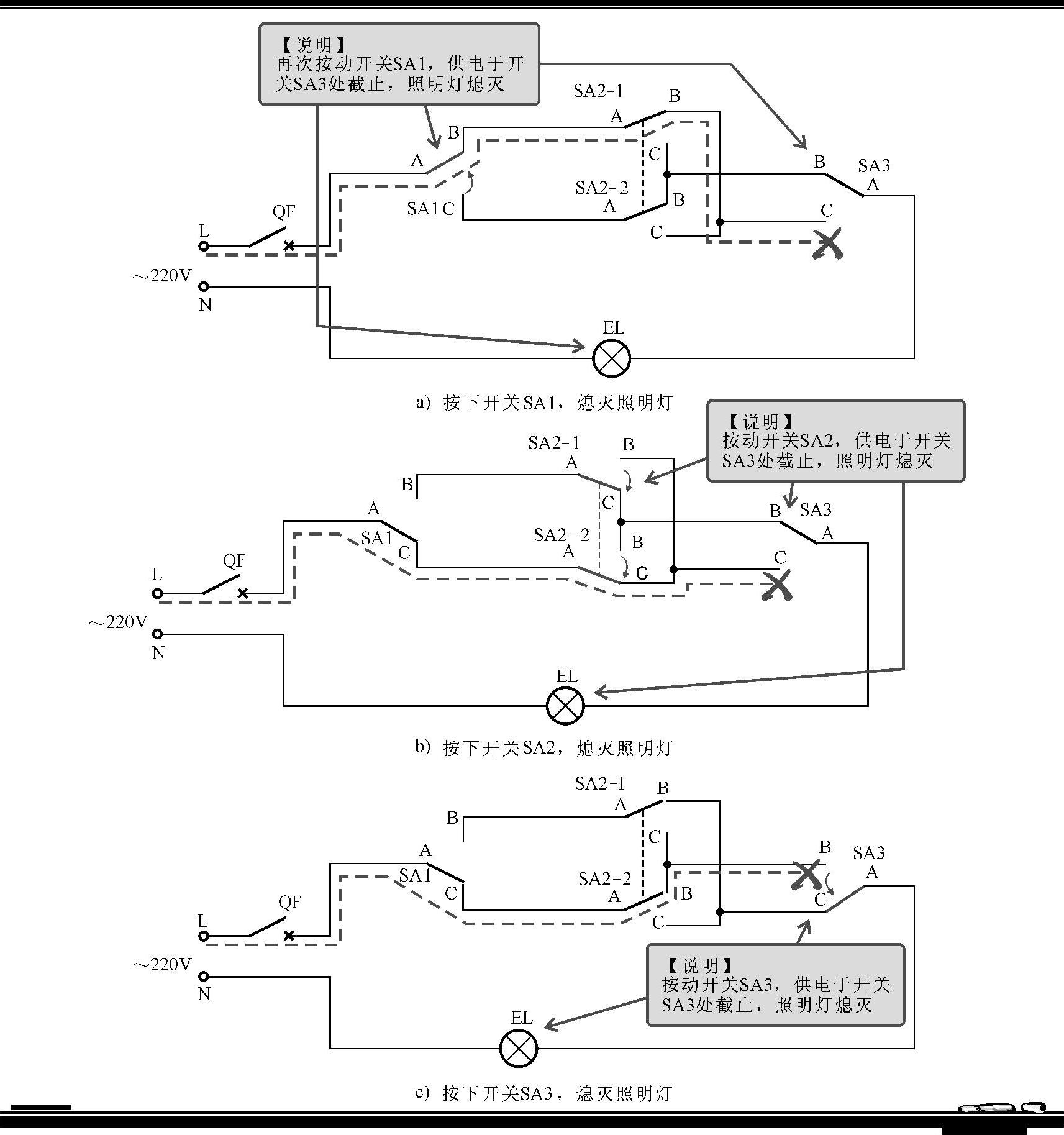

图4-16所示为照明灯熄灭的识读分析过程。照明灯点亮时，按下任意开关都可熄灭照明灯。
图4-16 照明灯熄灭的识读分析过程
根据电路中主要电气部件的功能，我们可以识读出：当再次操作SA1熄灭照明灯时，按动双控联动开关SA1，其触点A和C断开，触点A和B接通。电源经SA1的AB触点、SA2-2的AB触点后，送至双控开关SA3的C触点。由于SA3的C触点与A触点为断开状态，照明灯熄灭。
当需要操作SA2熄灭照明灯时，按动双控联动开关SA2，由于其联动关系SA2-1、SA2-2的触点A和C均接通。电源经SA1的AC触点、SA2-2的AC触点后，送至双控开关SA3的C触点。SA3的C触点与A触点为断开状态，照明灯熄灭。
当需要操作SA3熄灭照明灯时，按动双控联动开关SA3，其触点B和A断开，切断电源，照明灯熄灭。
