照明控制电路是指通过各种控制部件对各种照明灯具的点亮、熄灭进行控制的电路，这类电路有很多控制方式，最终通过照明灯具将电能转换为光能，为人们的夜间生活提供照明和装饰。根据电路用途的不同，可将照明控制电路分为室内照明控制电路和公共照明控制电路两大类。

1.室内照明控制电路的特征

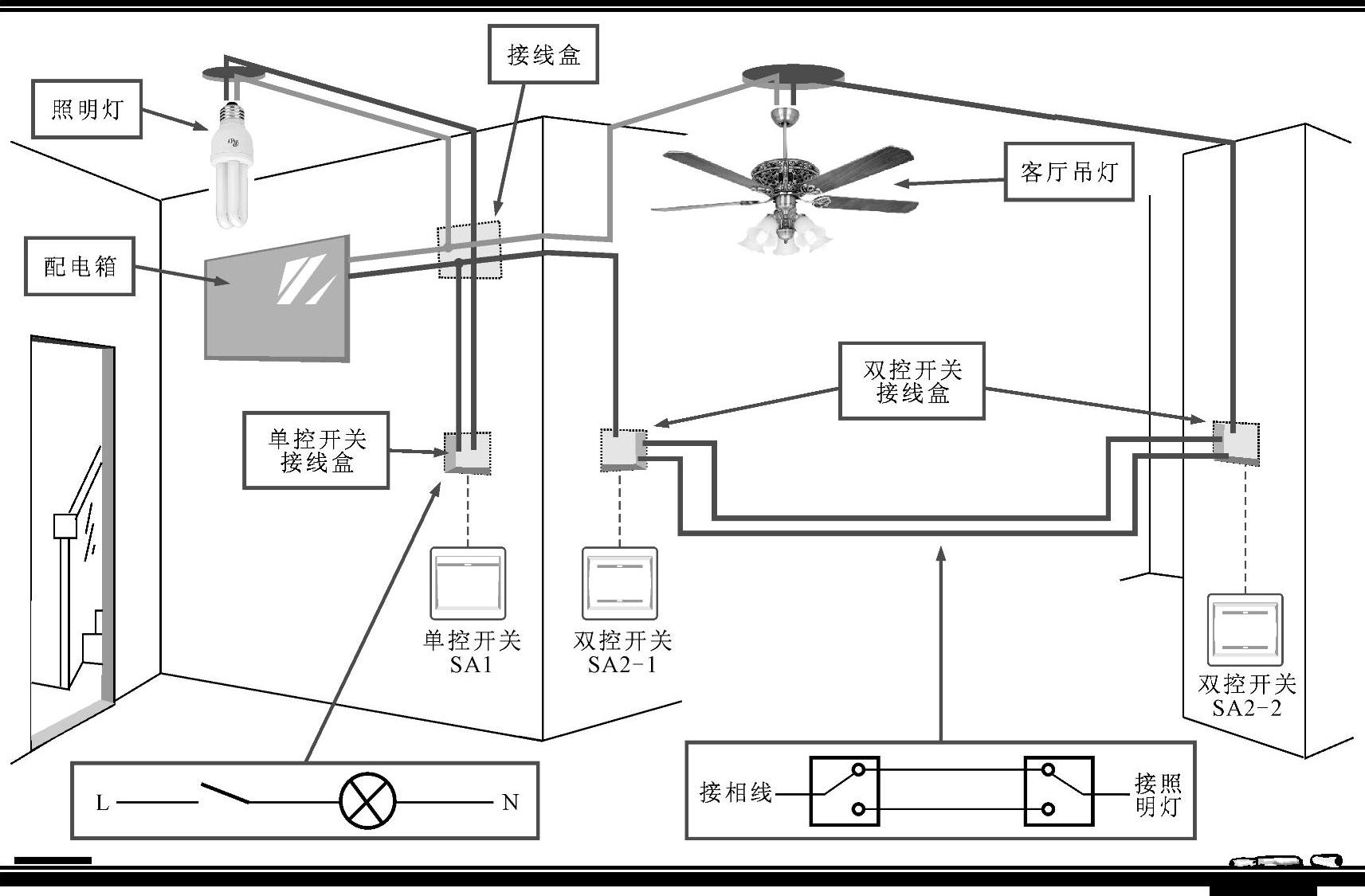

室内照明控制电路是依靠控制开关、电子元器件等控制部件来控制照明灯具，进而完成对室内照明灯具亮/灭、亮度、时间等的控制。图4-1所示为室内照明控制电路的示意图。

室内照明控制电路的结构较为简单，主要是由控制开关和照明灯具构成，当室内光线不足时，按动控制开关，照明用电电路闭合导通，照明灯具点亮，为人们的生产、生活提供足够的亮度。

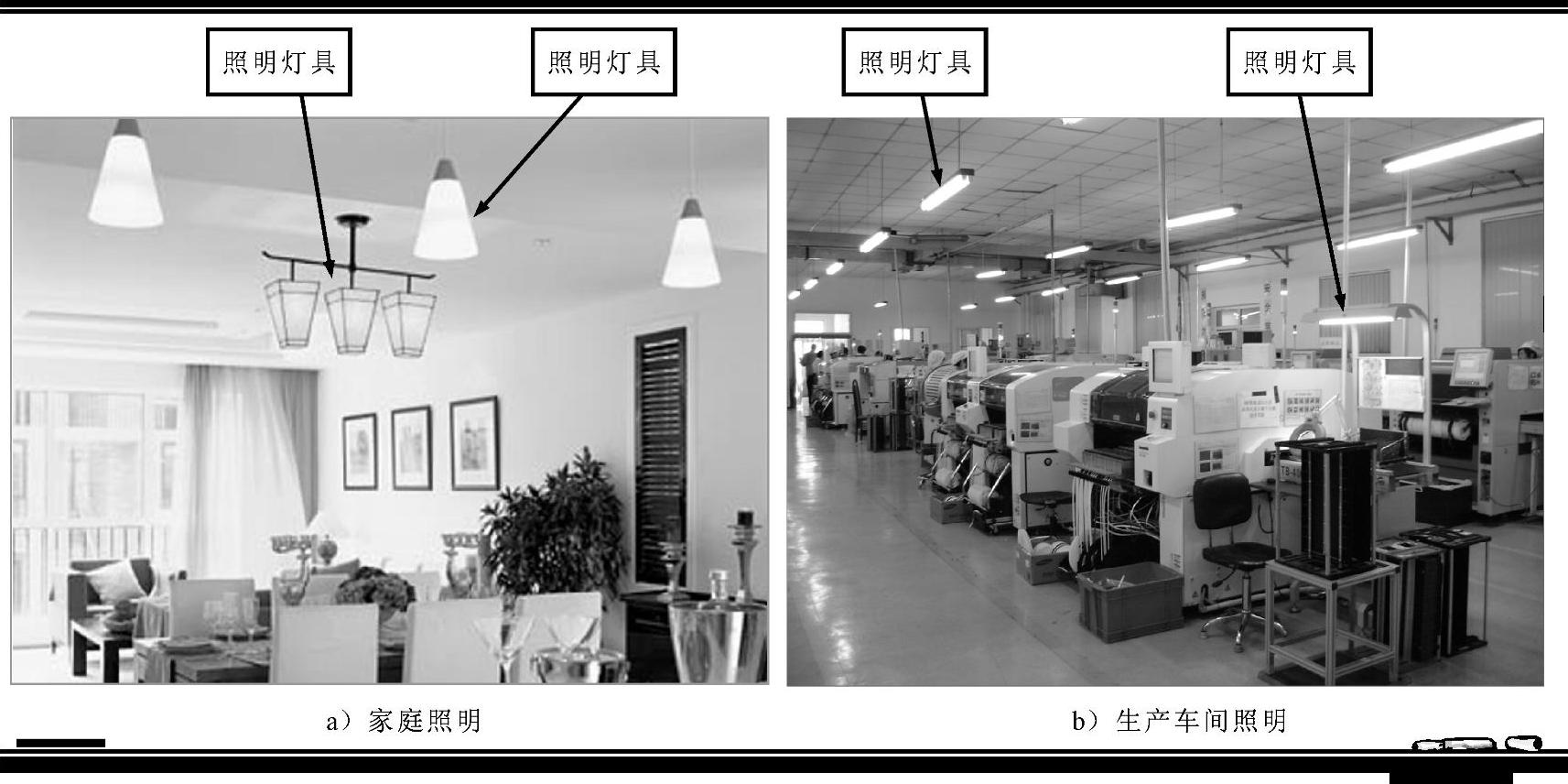

在日常生活、生产过程中，室内照明控制电路发挥着重要的作用。图4-2所示为室内照明控制电路的应用。这种控制电路无论是在家庭生活还是在工业生产中都有着广泛的应用，是最典型的一种电工控制电路。

室内照明控制电路是由照明灯具、控制开关和基本电子元器件构成的。在学习识读照明控制电路之前，我们首先要了解照明控制电路的结构组成。明确室内照明控制电路中照明灯具、控制开关以及主要电子元器件等的电路对应关系。

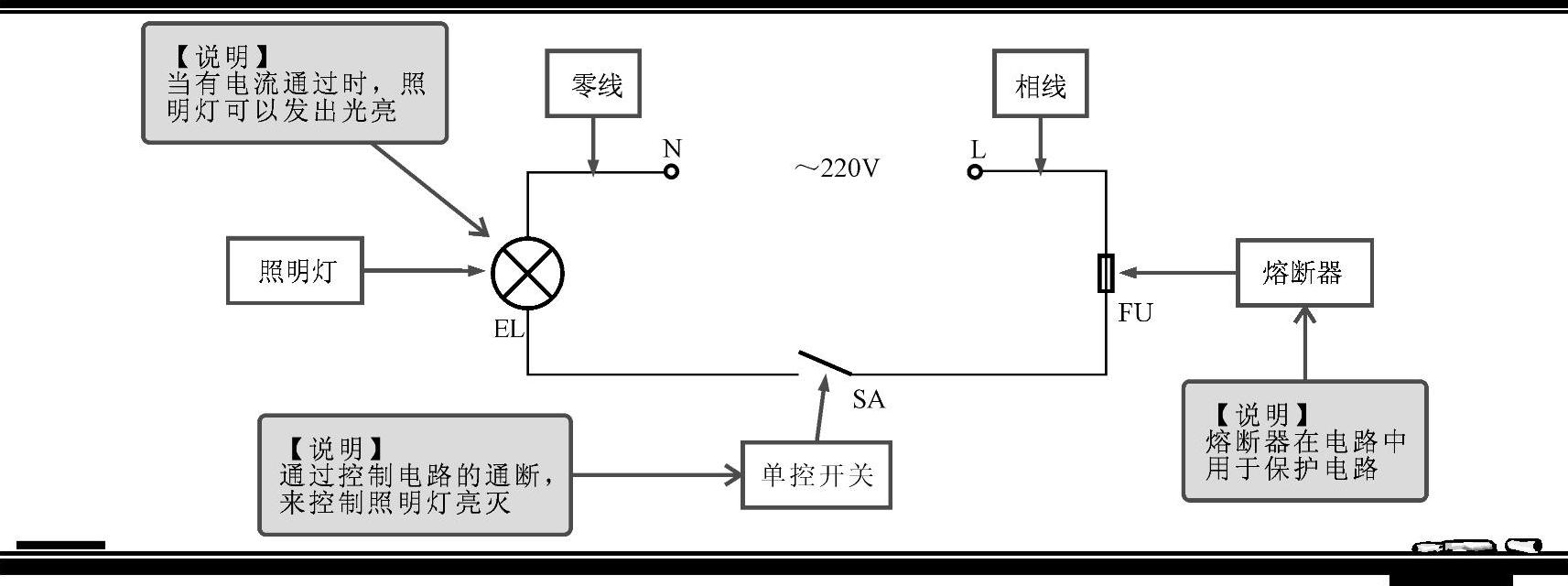

图4-3所示为典型室内照明控制电路的结构组成。由图可知，照明控制电路主要是由照明灯具、电子元器件、控制开关以及连接线缆构成的。

电路中照明灯的一端连接控制开关，另一端连接零线N。当单联开关SA闭合时，照明电路形成回路，交流220V电压加载到照明灯的两端，为其供电，照明灯具EL点亮；当单联开关SA断开时，照明电路断路，照明灯具EL会随之熄灭；当电路中的电流或电压过大时，熔断器会断开起到保护作用，防止照明灯具的损坏。

图4-1 室内照明控制电路的示意图

图4-2 室内照明控制电路的应用

上面我们大体了解了室内照明控制电路的基本结构组成，接下来，我们会从室内照明控制电路中的主要组成元器件、电气部件和照明灯具入手，掌握这些电路组成部件的种类和特点，为识读室内照明控制电路打好基础。

（1）照明灯

图4-3 典型室内照明控制电路的结构组成

照明灯是一种在电流作用下可发出光亮的电气设备，图4-4所示为室内照明常用到的照明灯。室内照明控制电路所使用的照明灯具可以分为日光灯、节能灯和LED灯，其中每种照明灯都有不同外形，如日光灯有环形、直管形和2D形等；节能灯有U形、螺旋形和球泡形等，LED灯则有灯泡、灯管、射灯等类型。

图4-4 室内照明常用到的照明灯

（2）控制开关

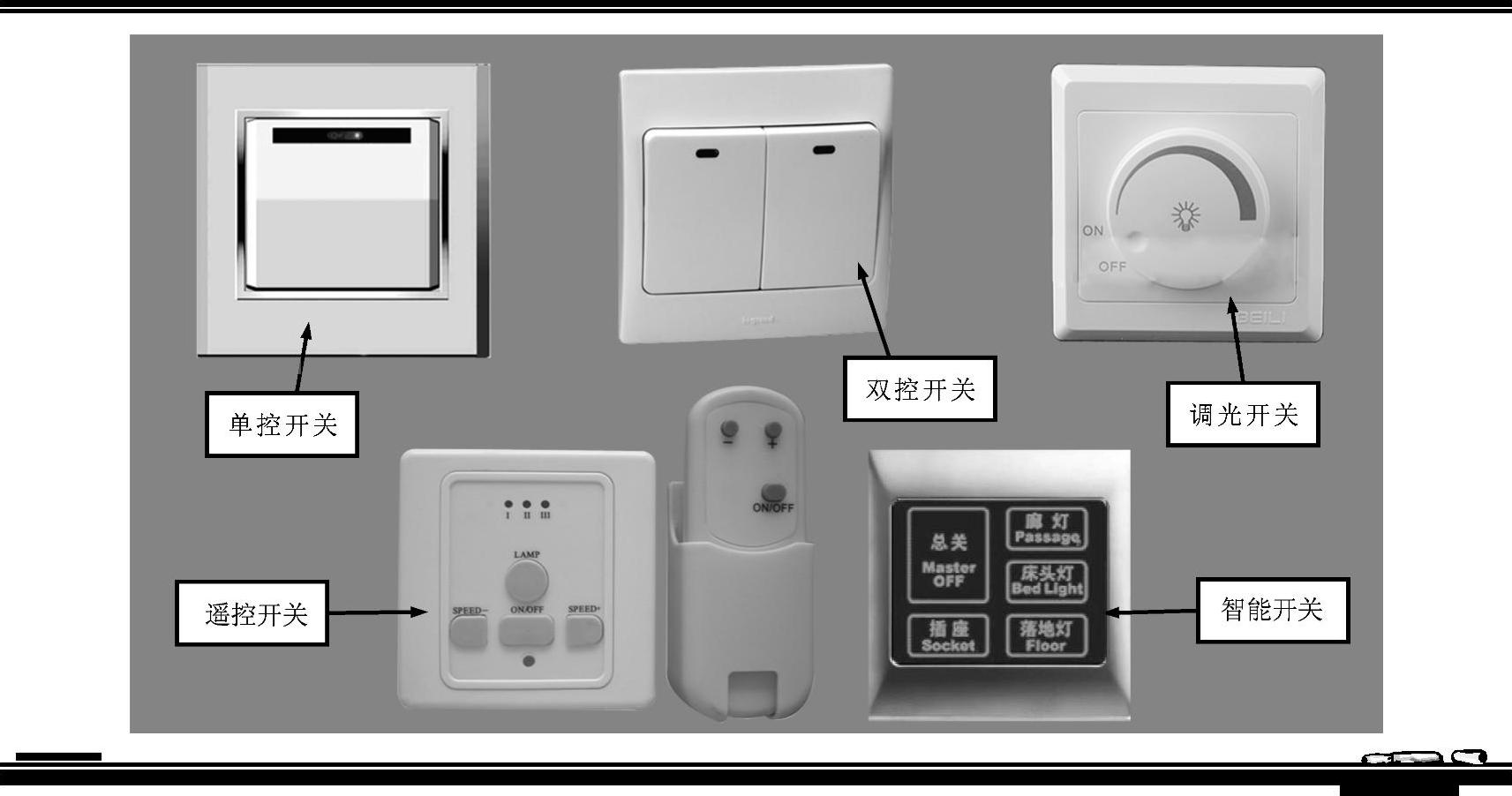

室内照明控制电路中使用的控制开关有单控开关、双控开关、调光开关、遥控开关以及智能开关等。图4-5所示为室内照明常用到的控制开关。

图4-5 室内照明常用到的控制开关

2.公共照明控制电路的特征

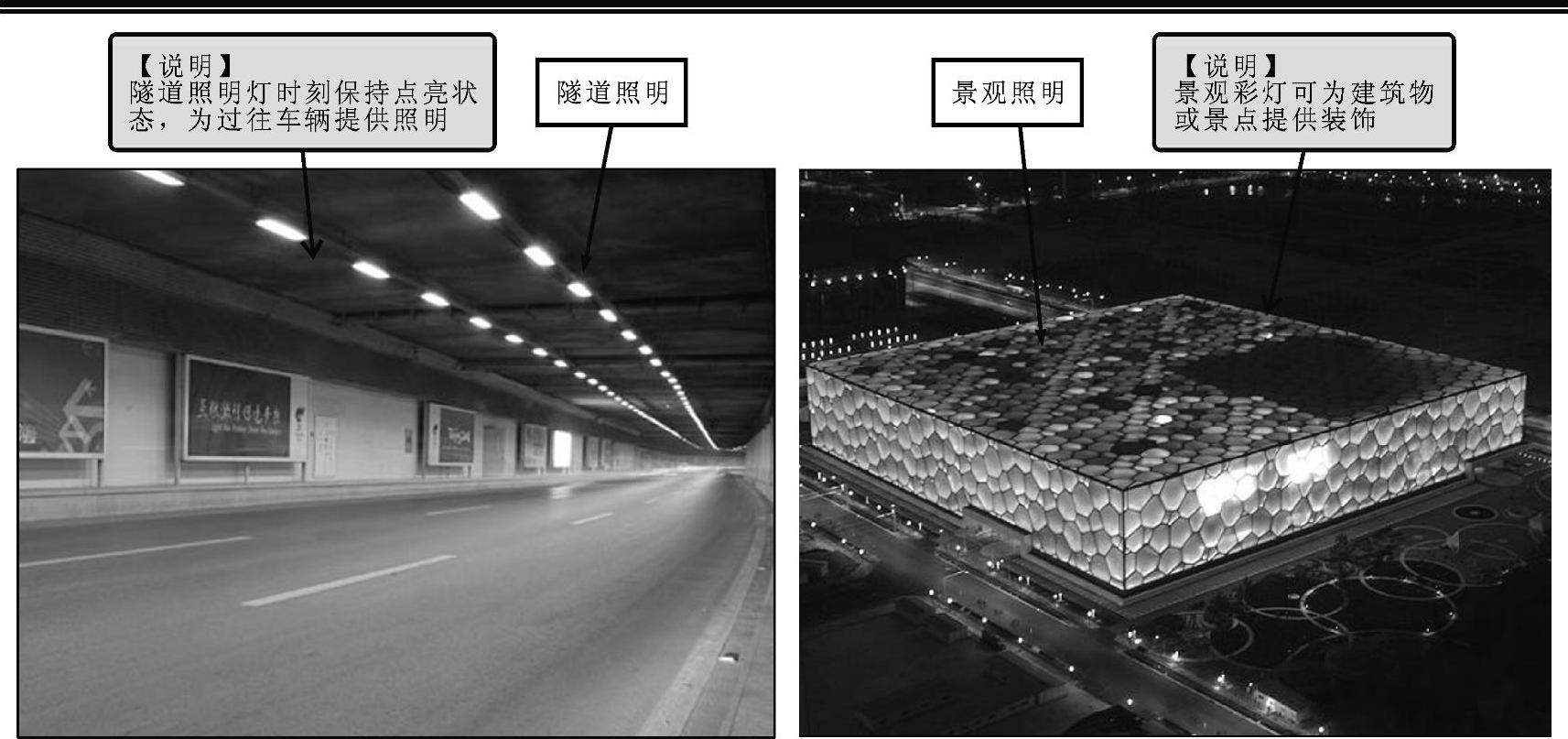

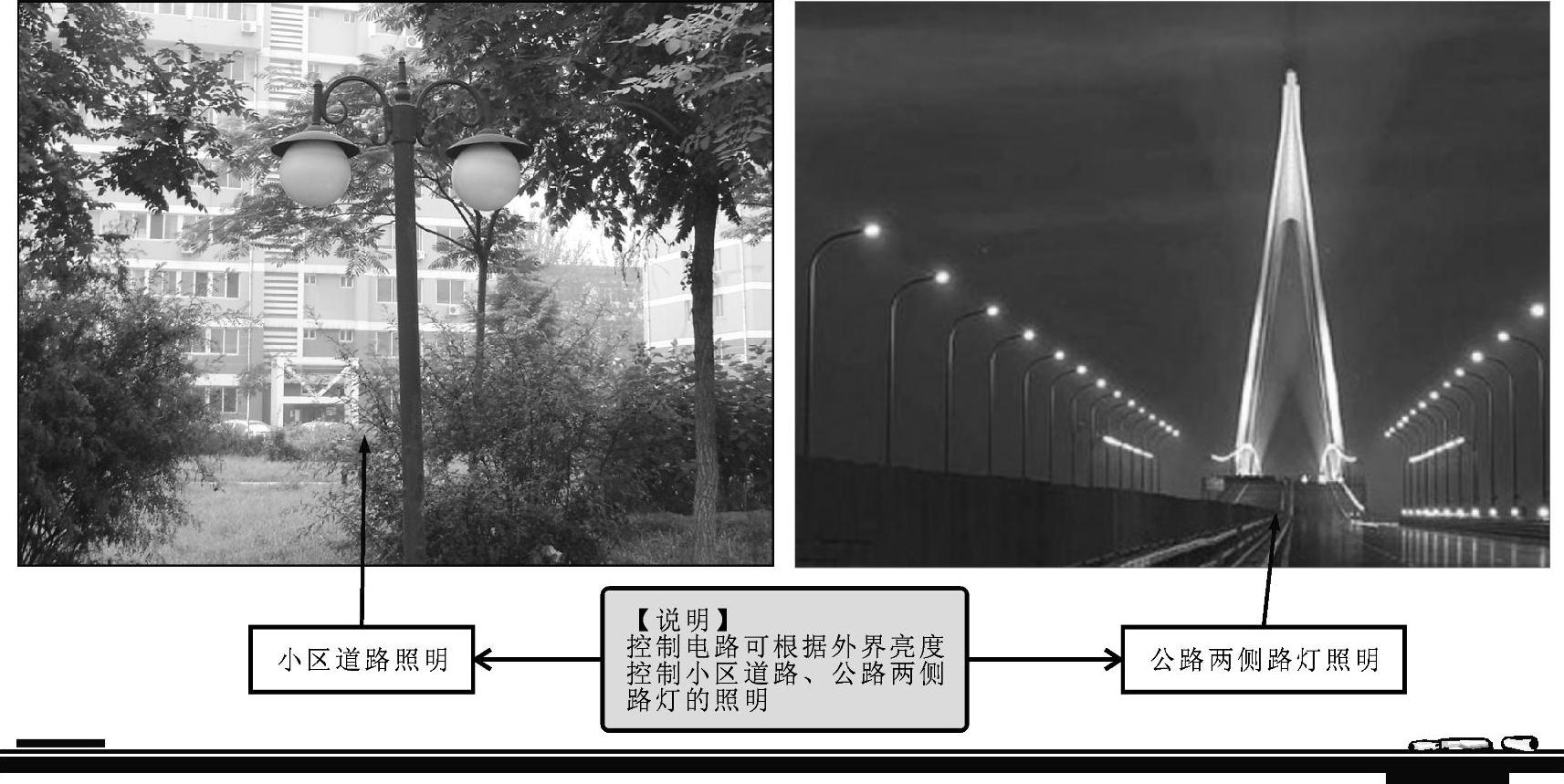

公共照明电路应用于一些公共场所并需要提高光线亮度的环境，其控制部分是由电子元件或电气控制部件组成的简单控制电路，控制的过程主要分为人工控制和自动控制两种。另外，公共照明控制电路中的照明灯具也与室内照明控制电路有所区别，通常几个、十几个或上百个照明灯具同时受控于一组电路中，对照明灯进行的各种控制状态都是集中控制方式，如常见的楼宇内楼道照明、街道或公路两侧的路灯照明等。图4-6所示为公共照明控制电路的应用。

图4-6 公共照明控制电路的应用

图4-6 公共照明控制电路的应用（续）

公共照明控制电路主要是依靠控制开关、电子元器件等控制部件来实现对公共照明设备的控制，其控制方式多种多样。例如，楼宇走廊或其他公共区域的延时照明、遥控照明、光控照明等都是典型的公共照明控制电路。图4-7所示为公共照明控制电路的示意图。

图4-7 公共照明控制电路的示意图

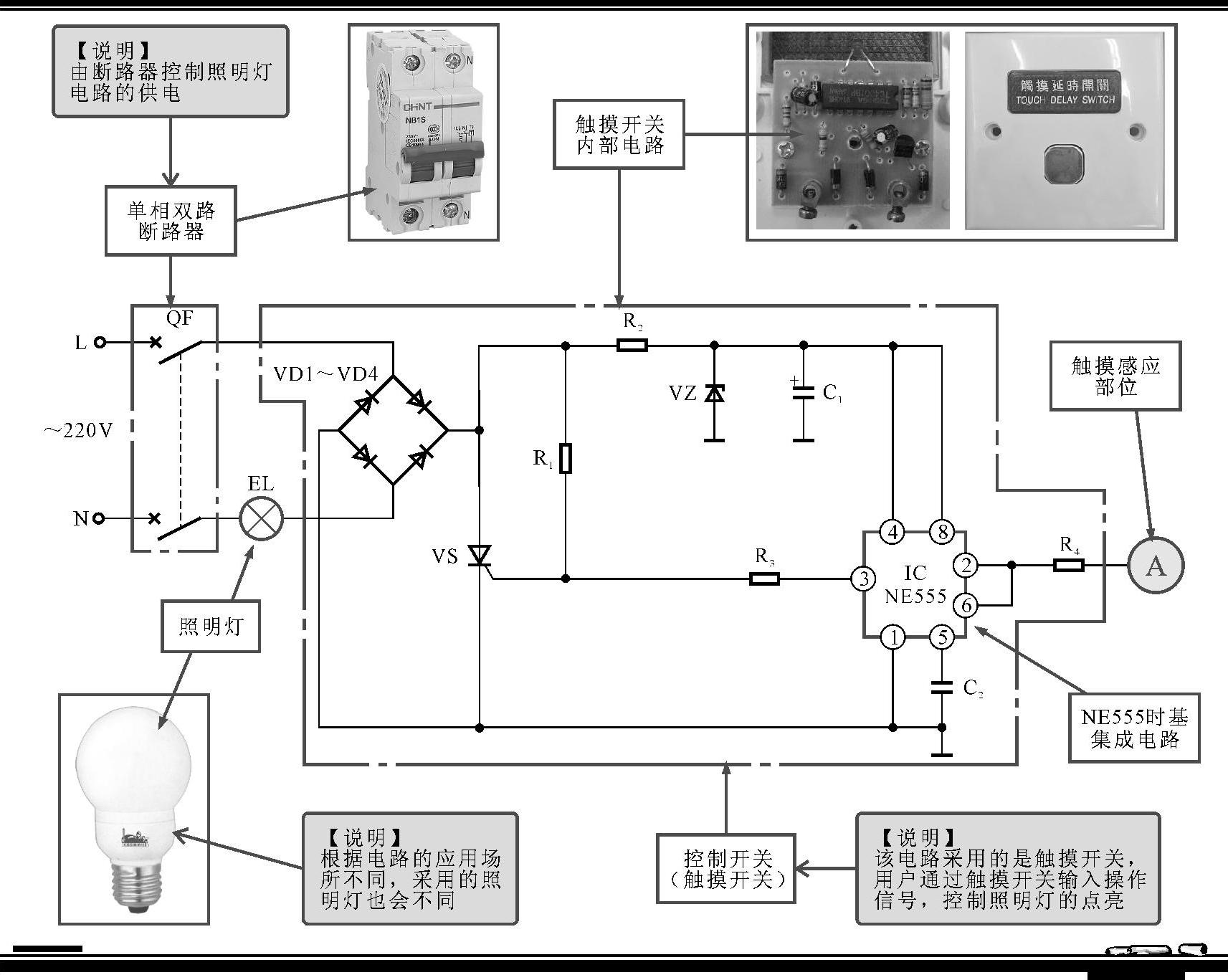

公共照明控制电路的应用场合不同，电路的控制方式和基本结构组成也不相同。图4-8所示为典型公共照明控制电路的结构组成。由图可知公共照明控制电路主要由交流供电及控制部件、控制开关（小型电路）和照明灯构成。

图4-8 典型公共照明控制电路的结构组成

上面我们大体了解了公共照明控制电路的基本结构组成，接下来，我们会从公共照明控制电路中的主要组成元器件、电气部件和照明灯具入手，掌握这些电路组成部件的种类和特点，为识读公共照明控制电路打好基础。

（1）交流供电及控制部件

公共照明控制电路的交流供电及控制部件通常由断路器及类似部件构成，该部件主要用来控制照明电路的供电电源，通常情况下，断路器始终处于闭合状态，只有在维修照明电路时，才会将断路器断开。图4-9所示为断路器的实物外形。

图4-9 断路器的实物外形

【注意】

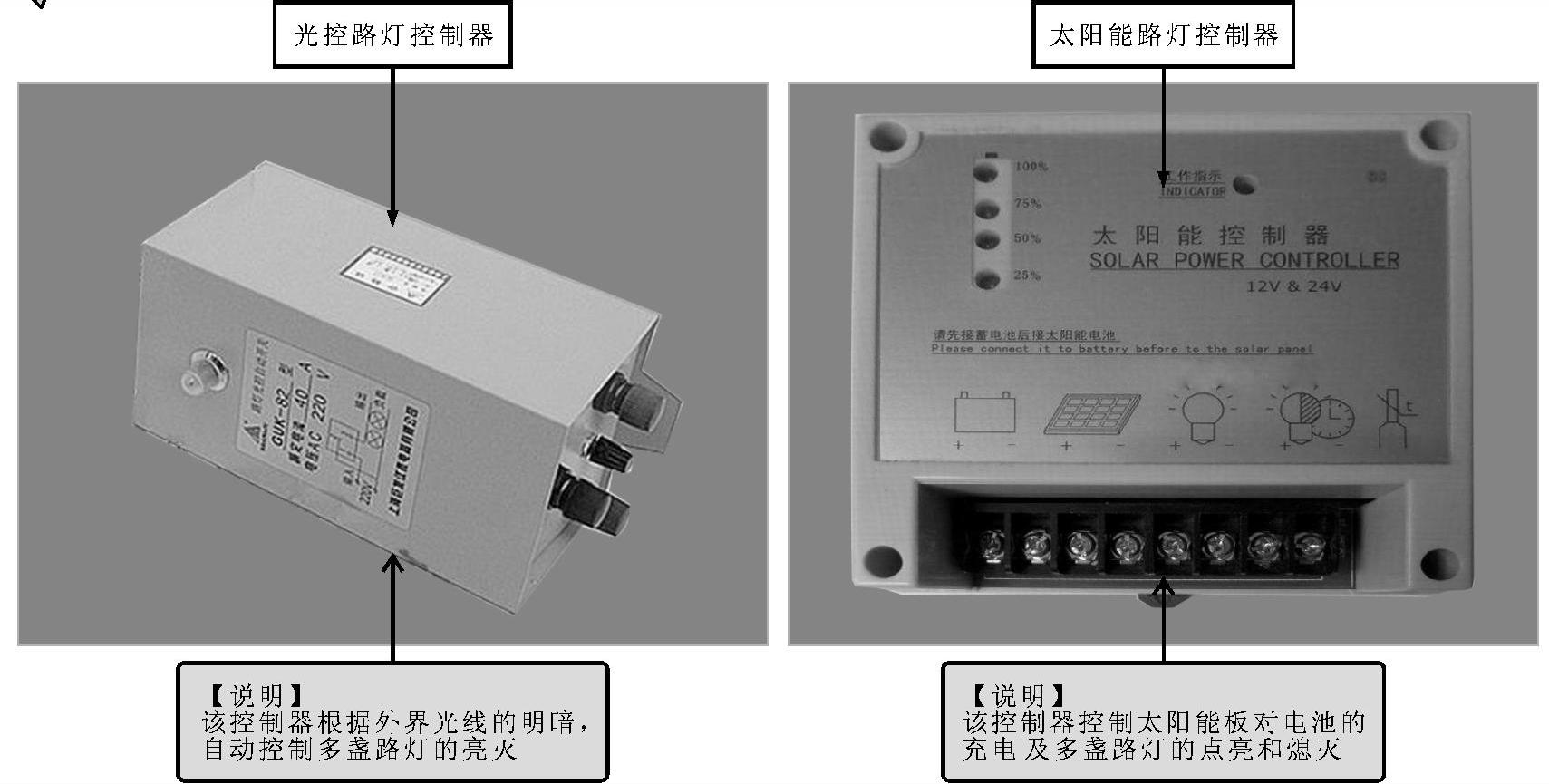

在公共照明控制电路中，路灯控制电路常制成一个独立的控制单元，被称为路灯控制器，如图4-10所示。光控路灯控制器可以用于控制多盏路灯的工作状态；太阳能路灯控制器是专门用于控制太阳能路灯的控制器，一个太阳能路灯控制器用于控制一盏或一组太阳能路灯。

图4-10 路灯控制器

（2）控制开关

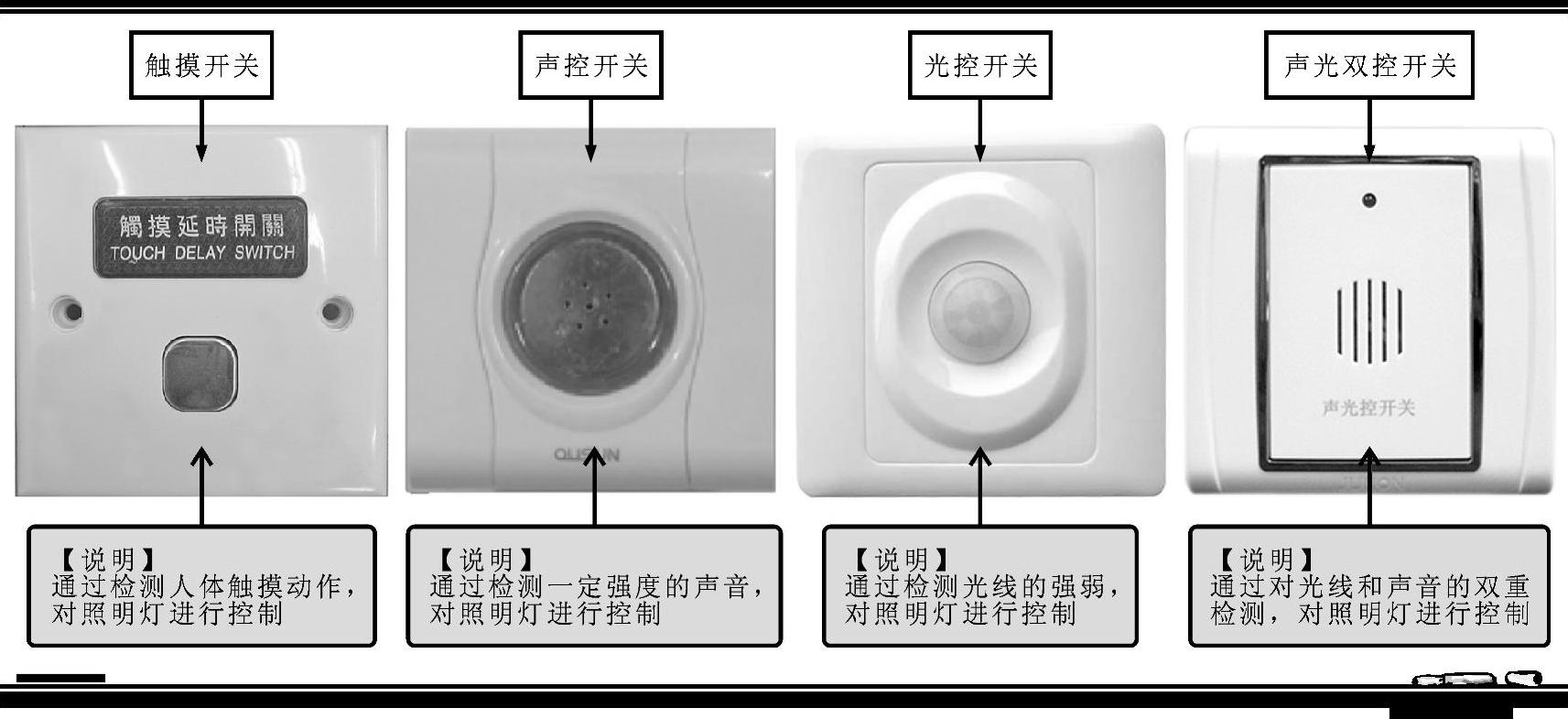

控制开关是公共照明控制电路的重要组成部分，根据控制方式的不同，控制开关可分为触摸开关、声控开关、光控开关和声光双控开关，如图4-11所示。

图4-11 公共照明常用到的控制开关

（3）照明灯

公共照明控制电路中照明灯的发光强度较大，照明范围比较广，实际作用与室内照明灯相同，如图4-12所示。公共照明中常见的照明灯包括大功率节能灯、大型LED灯、隧道灯和高压钠灯（路灯）等。

图4-12 公共照明控制电路中照明灯的实物外形
