轻松识读35kV中心变电所配电电路的专项练习
【摘要】：35kV供电电路经高压隔离开关QS1送入。35kV经高压断路器QF1和高压隔离开关QS5后送入电力变压器T1的35kV输入端。右侧一路35kV变配电电路的工作过程与左侧相同。10kV电压经电力变压器T3后，将输入电压变为380V的低压。图3-41 典型35kV供配电电路
工厂35kV中心变电所配电电路适用于城市内高压电力的传输，可将35kV的高压经变压后变为10kV电压，再送往各个车间的10kV变电室中，提供车间动力、照明及电气设备用电；再将10kV电压降到380V/220V，送往办公室、食堂、宿舍等公共用电场所。

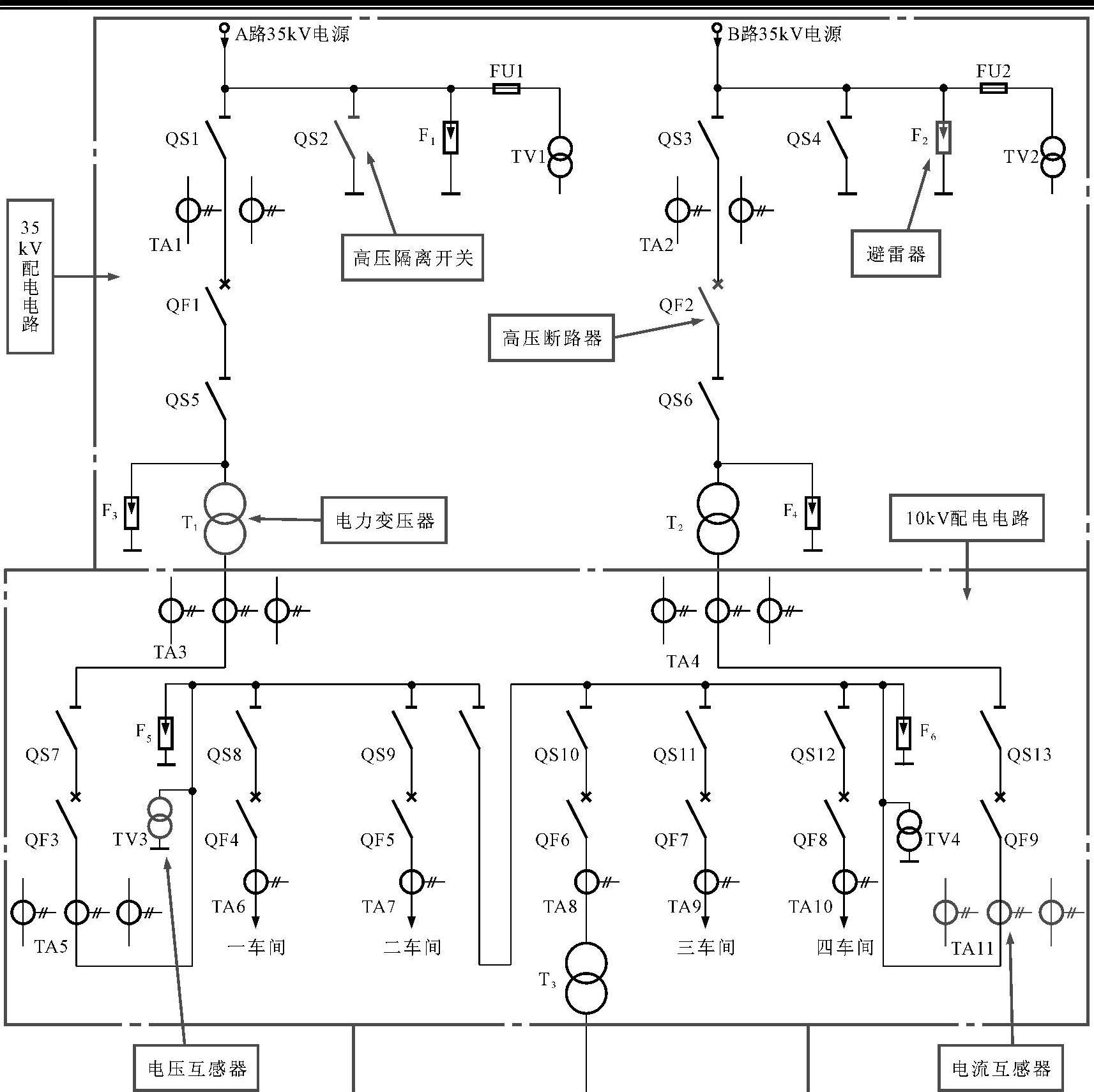

图3-41所示为典型35kV供配电电路。该电路主要由高压隔离开关QS1～QS13、高压断路器QF1～QF9、避雷器F1～F6、电压互感器TV1～TV4、电流互感器TA1～TA14、电力变压器T1～T3、低压隔离开关QS14～QS17、低压断路器QF10～QF14等构成。
根据电路中主要电气部件的功能，我们可以对35kV变配电的工作流程、10kV变配电的工作流程以及低压变配电电路进行识读。
1.35kV变配电电路的识读分析

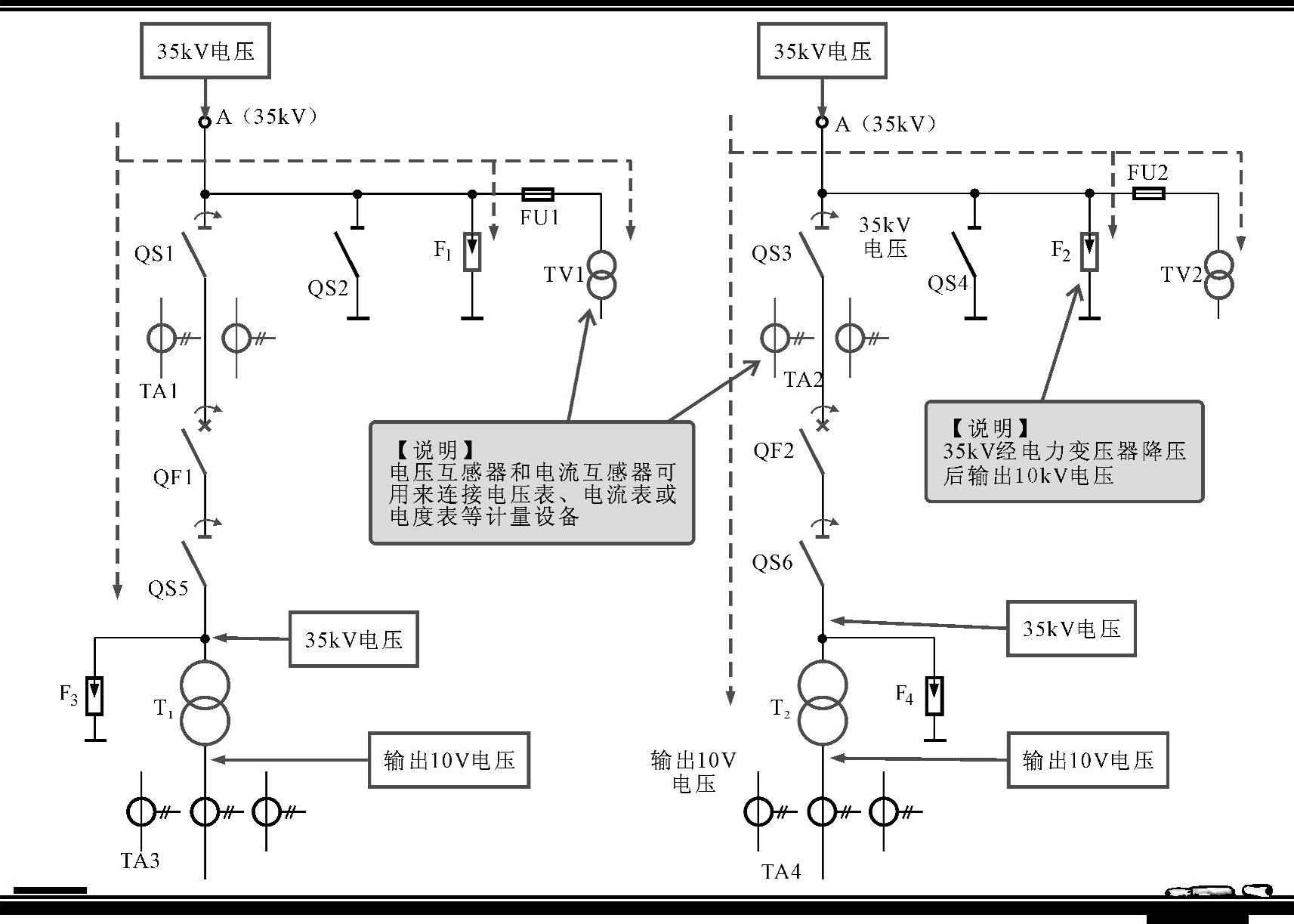

图3-42所示为35kV变配电电路的识读分析。35kV供电电路经高压隔离开关QS1送入。在输入端设置有避雷器F1，用来进行防雷。同时，电路中设置有电压互感器TV1、电流互感器TA1，用来连接电压表、电流表或电能表等计量设备。
35kV经高压断路器QF1和高压隔离开关QS5后送入电力变压器T1的35kV输入端。电力变压器T1的输出端输出10kV的电压。右侧一路35kV变配电电路的工作过程与左侧相同。
图3-41 典型35kV供配电电路

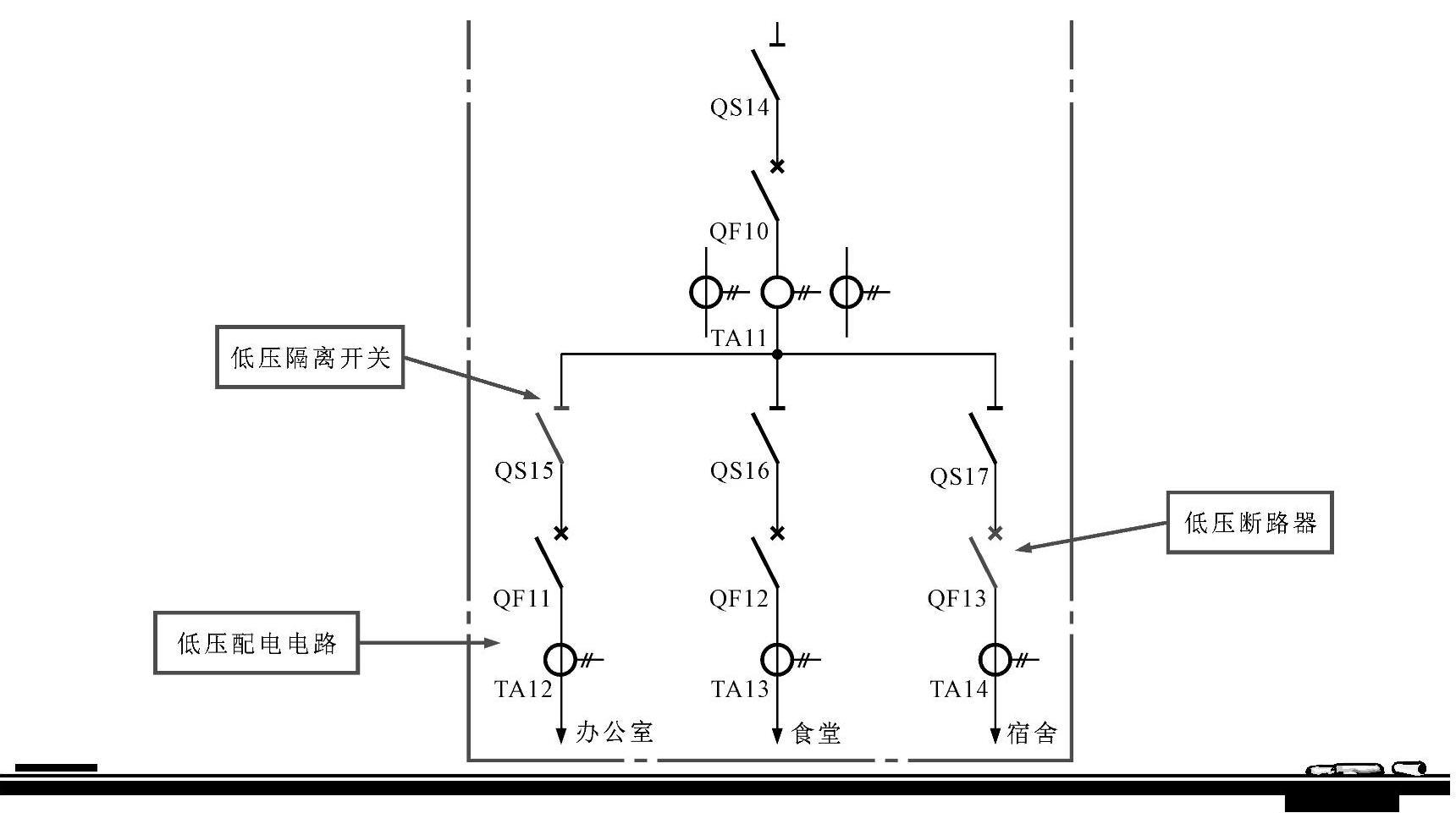

图3-41 典型35kV供配电电路（续）
图3-42 35kV变配电电路的识读分析
2.10kV变配电电路的识读分析过程
图3-43所示为10kV变配电电路的识读分析。由电力变压器T1输出的10kV电压经电流互感器TA3后，送入后级电路中。先经高压隔离开关QS7、高压断路器QF3和电流互感器TA5后送入车间中。在供电电路中还设有避雷器F5和电压互感器TV3。
一车间供电电路经高压隔离开关QS8和高压断路器QF4后，送入一车间的10kV变电室中。二车间供电电路经高压隔离开关QS9和高压断路器QF5后，送入二车间的10kV变电室中。右侧一路10kV变配电电路的工作过程与左侧相同。
图3-43 10kV变配电电路的识读分析
3.低压变配电电路的识读分析
图3-44所示为低压变配电电路的识读分析。10kV电压经电力变压器T3后，将输入电压变为380V的低压。再经低压隔离开关QS14、低压断路器QF10和电流互感器TA11后，分为三路。
一路经低压隔离开关QS15、低压断路器QF11和电流互感器TA12后，为办公室进行供电。另一路经低压隔离开关QS16、低压断路器QF12和电流互感器TA13后，为食堂进行供电。最后一路经低压隔离开关QS17、低压断路器QF13和电流互感器TA14后，为宿舍进行供电。
