室内供配电电路主要用来对送入室内低电压进行传输和分配,为家庭低压用电设备供电。图3-39所示为典型室内配电电路。该电路主要由电度表W·h、总断路器QF1、带漏电保护的总断路器QF2、支路断路器QF3~QF8构成。
220V交流电压经电度表,总断路器和支路断路器为室内用电设备供电,支路断路器根据室内电路的需要进行设置。电度表用于计量耗电量,断路器则用于控制和保护电路,当负载电路出现过载或短路故障时,能自动切断电路,起到保护供配电电路的作用。

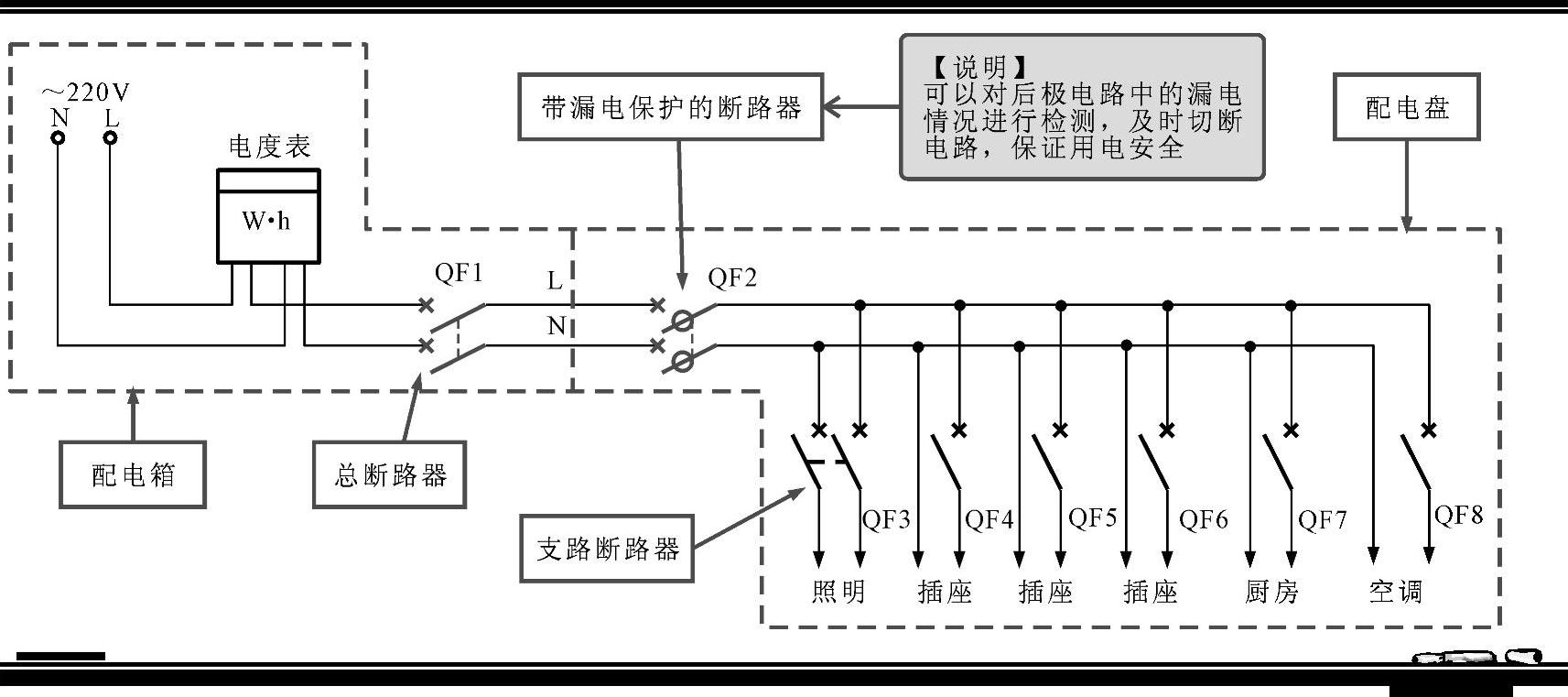

图3-39 典型室内配电电路
根据电路中主要电气部件的功能,我们可以对室内配电电路的工作流程进行识读。图3-40所示为常用电源电路的识读分析。低压供配电线路将交流220V市电电压送入用户配电箱中。闭合总断路器QF1,交流220V经电度表W·h,总断路器QF1后送入室内配电盘中。
闭合带漏电保护的总断路器QF2,交流220V电压经QF2后分为多个支路。
第一个支路经一只双进双出断路器后,为室内照明电路供电。
第二至四个支路分别经一只单进单出的断路器后,为室内用电设备及厨房中的插座电路供电。
第五个支路经一只单进单出的断路器后,为空调器的插座电路供电。
图3-40 常用电源电路的识读分析
