轻松掌握低压配电柜供配电电路的专项练习

【摘要】:低压配电柜供配电电路主要用来对低电压进行传输和分配,为低压用电设备供电。该低压配电柜采用两路电源供电电路,其中一路作为常用电源,另一路则作为备用电源,当两路电源均正常时,黄色指示灯HL1、HL2均点亮,若指示灯HL1不能正常点亮,则说明常用电源出现故障或停电,此时须使用备用电源进行供电,使该低压配电柜能够维持正常工作。

低压配电柜供配电电路主要用来对低电压进行传输和分配,为低压用电设备供电。图3-36所示为低压配电柜供配电电路。该电路主要由低压断路器QF1、QF2,低压熔断器FU1~FU4,交流接触器KM1、KM2,黄色指示灯HL1、HL2,红色指示灯HL3、HL4,电流互感器TA1、TA2,电流表PA1、PA2,常用电源开关SB1,备用电源开关SB2等构成。

该低压配电柜采用两路电源供电电路,其中一路作为常用电源,另一路则作为备用电源,当两路电源均正常时,黄色指示灯HL1、HL2均点亮,若指示灯HL1不能正常点亮,则说明常用电源出现故障或停电,此时须使用备用电源进行供电,使该低压配电柜能够维持正常工作。

根据电路中主要电气部件的功能,我们可以对常用电源供电状态下的工作流程和备用电源供电状态下的工作流程进行识读。

1.常用电源供电状态下的识读分析

图3-37所示为常用电源电路的识读分析。合上断路器QF1,接通三相电源,接通开关SB1,交流接触器KM1线圈得电,常开触点KM1-1接通,向母线供电;常闭触点KM1-2断开,防止备用电源接通,起联锁保护作用;常开触点KM1-3接通,红色指示灯HL3点亮。

常用电源供电电路正常工作时,合上断路器QF2,接通备用电源,此时若接通开关SB2,由于KM1的常开触点KM1-2处于断开状态,因此备用电源不能接入母线。

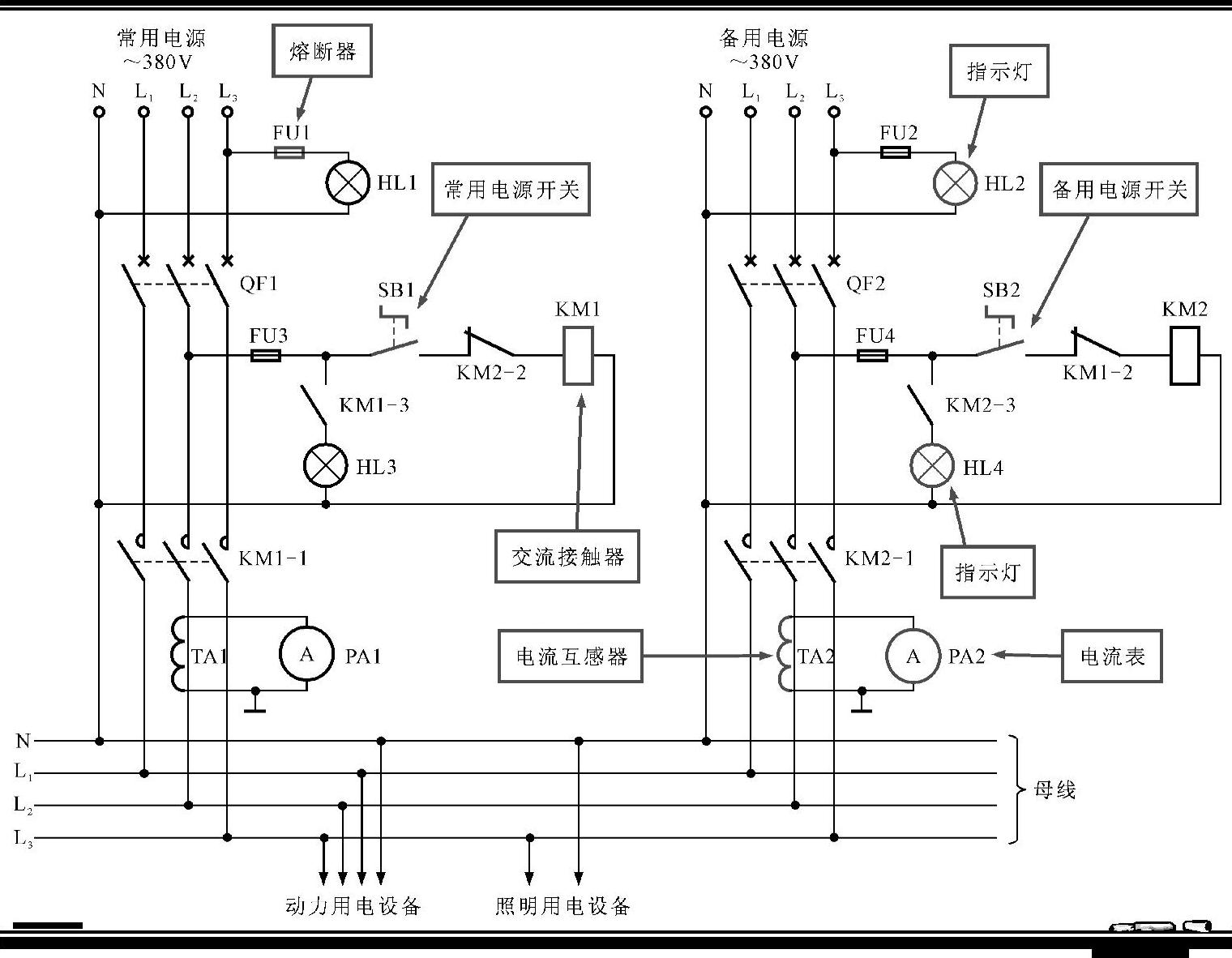

图3-36 低压配电柜供配电电路


图3-37 常用电源电路的识读分析

2.备用电源供电状态下的识读分析

图3-38所示为备用电源电路的识读分析。当常用电源出现故障或停电时,交流接触器KM1线圈失电,常开、常闭触点复位。


图3-38 备用电源电路的识读分析

此时接通断路器QF2、开关SB2,交流接触器KM2线圈得电,常开触点KM2-1接通,向母线供电;常闭触点KM2-2断开,防止KM1动作,放置常用电源接通,起联锁保护作用;常开触点KM2-3接通,红色指示灯HL4点亮。

【注意】

当常用电源恢复正常后,由于交流接触器KM2的常闭触点KM2-2处于断开状态,因此交流接触器KM1不能得电,常开触点KM1-1不能自动接通,此时须断开开关SB2使交流接触器KM2线圈失电,常开、常闭触点复位,为交流接触器KM1线圈再次工作提供条件,此时再操作SB1才起作用。
