图3-33所示为典型高压配电所的二次变压供电电路。......
2023-06-23
轻松识读变压供电电路的专项练习
【摘要】：采用两个电力变压器的变电所，若有一个变压器有故障需要检修，另一个变压器仍可正常供电。图3-29 简单的一次变压供电电路图3-30所示为典型高压配电所的一次变压供电电路。图3-32 一次变压供电电路有一路供电出现故障时的识读分析流程图3-32 一次变压供电电路有一路供电出现故障时的识读分析流程
一次变压供电电路是指电源电压只经过一次电压变换后，就直接为工厂、企业或人们生活提供电能的电路，图3-29所示为简单的一次变压供电电路。该电路是只有一个变电所构成的一次变压供电系统，可将6～10kV电压降至380V/220V电压，通常工厂车间常设置这种变压供电系统的变电所。采用两个电力变压器的变电所，若有一个变压器有故障需要检修，另一个变压器仍可正常供电。

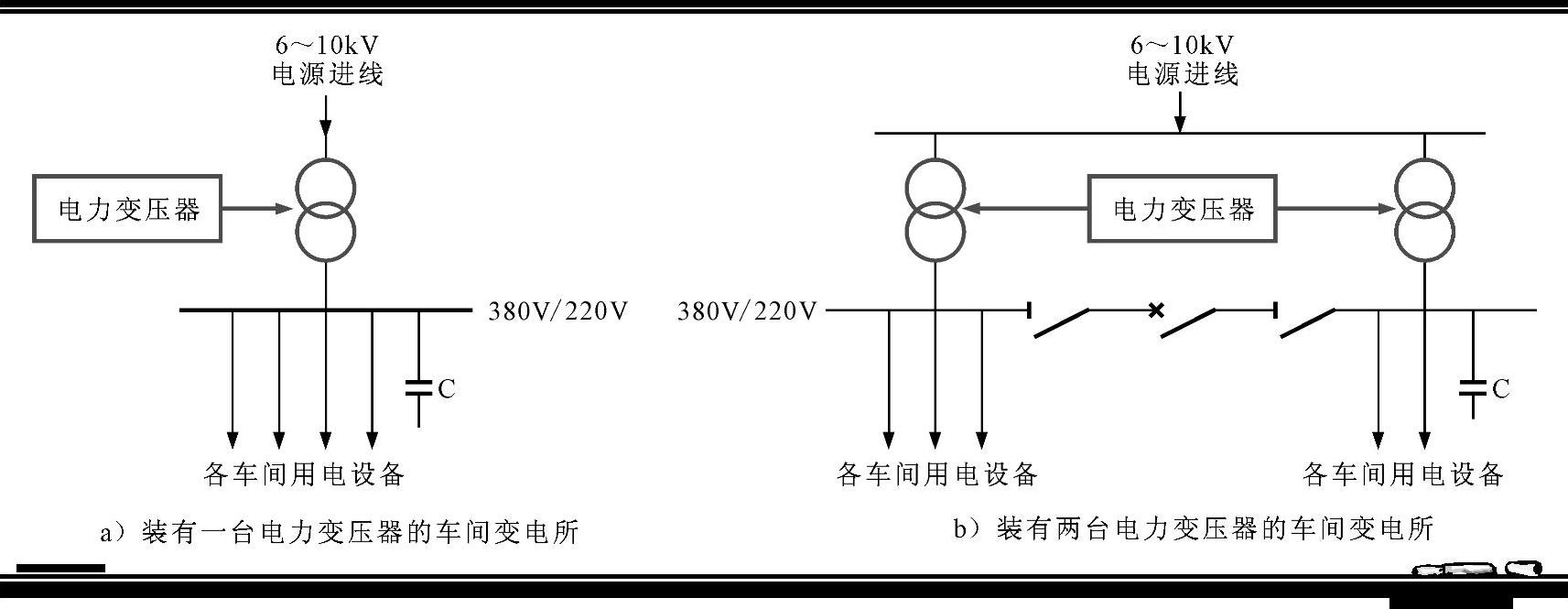

图3-29 简单的一次变压供电电路
图3-30所示为典型高压配电所的一次变压供电电路。该电路主要由电力变压器T1～T4、高压隔离开关、高压断路器QF1～QF4等构成。
该高压配电所有两路独立的供电电路，且采用单母线分段接线形式，当一路有故障时，由另一路可正常为设备供电。高压配电所输出的6～10kV的电压分为四路，为后级的车间变电所提供电源，四路供电独立工作。
图3-30 典型高压配电所的一次变压供电电路
根据电路中主要电气部件的功能，我们可以对一次变压供电电路的供电工作流程和有一路供电出现故障时的工作流程进行识读。
1.供电工作的识读分析
一次变压供电电路的两路独立的供电电路分别送入6～10kV的电源电压，其中一路分别经电力变压器T1、T2降为380V/220V电压，为一号车间和二号车间内的设备供电；另一路分别经电力变压器T3、T4降为380V/220V电压，为二号车间和三号车间内的设备供电，识读分析流程如图3-31所示。

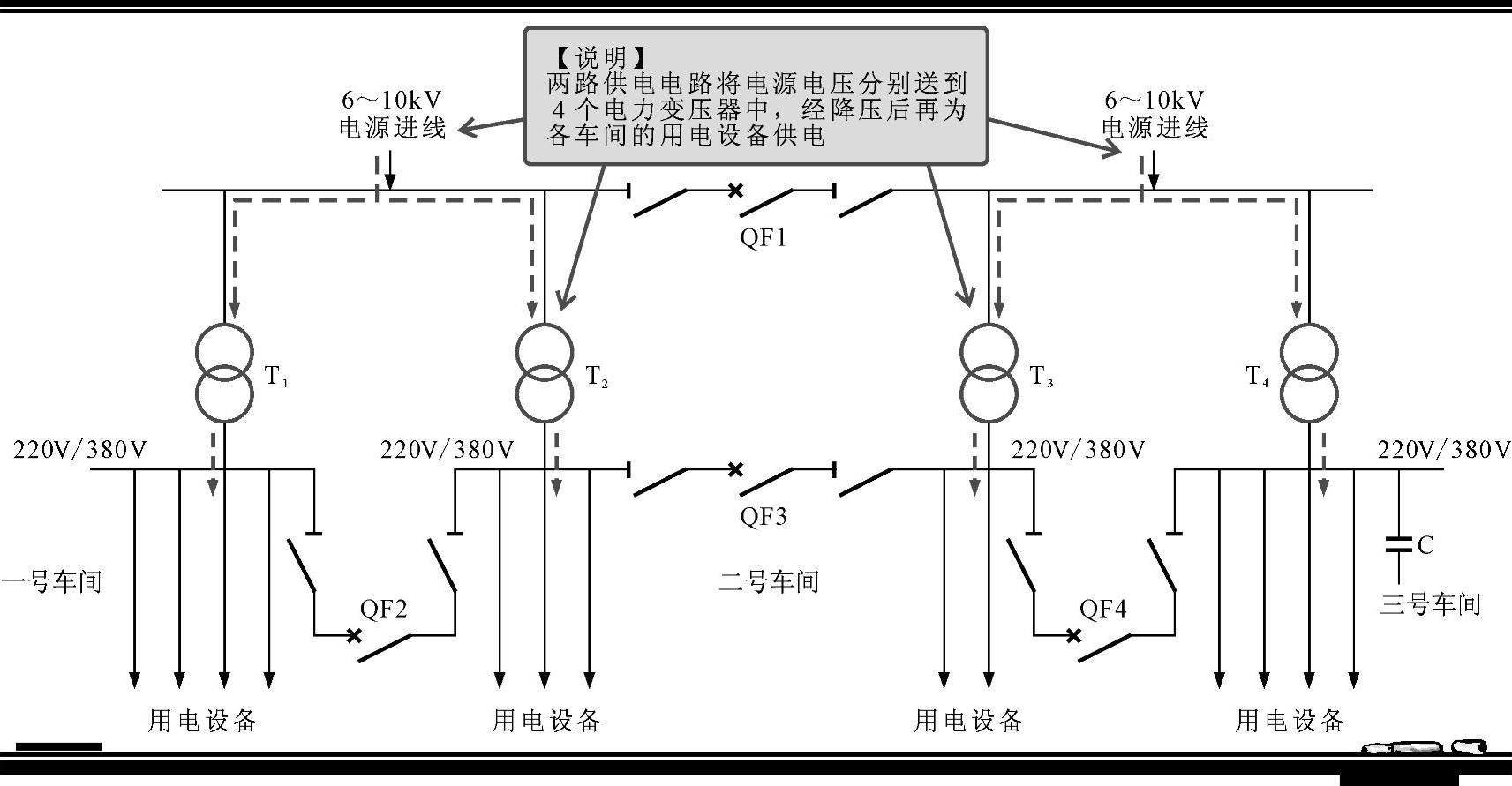

图3-31 一次变压供电电路供电工作的识读分析流程
2.有一路供电出现故障时的识读分析
当有一路供电出现故障时，便可将配电所中的高压断路器闭合，例如，当左侧电源出现故障时，闭合高压断路器QF1，可由右侧电源为四条支路供电，识读分析流程如图3-32所示。
同样，当车间变电所中，某一台电力变压器出现故障时，也可将高压断路器QF2～QF4闭合，用另一台电力变压器为该路设备供电。

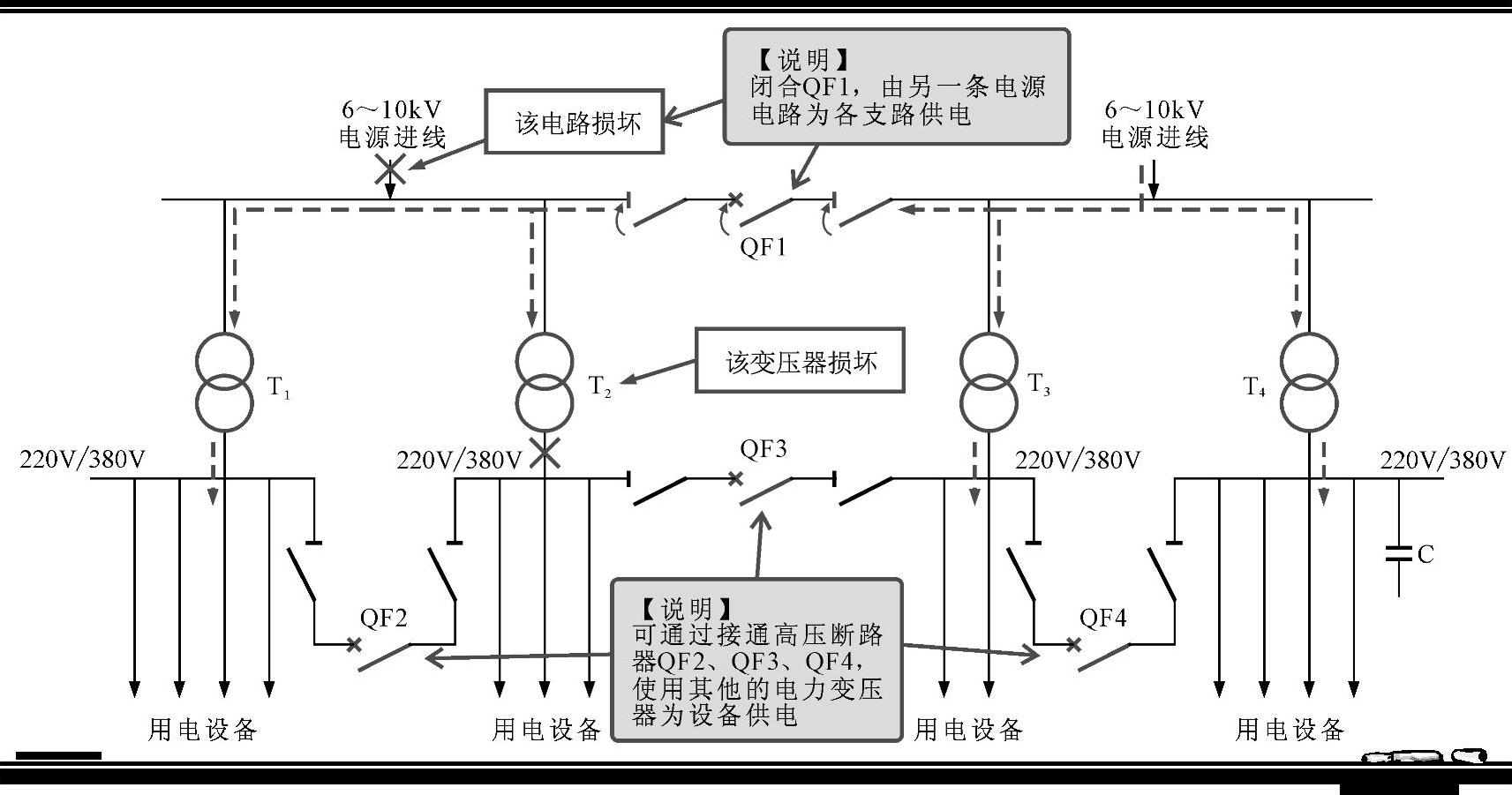

图3-32 一次变压供电电路有一路供电出现故障时的识读分析流程
