识读供配电电路的过程，实际上可以理解为了解电路中各功能部件连接关系的过程，因此，当我们完成一个供配电电路识读后，应能够根据识读过程，还原出对应电路的连接关系。下面，我们就以典型供配电电路为例，练习在识图过程中还原电路关系的过程。

1.还原供配电电路的连接关系

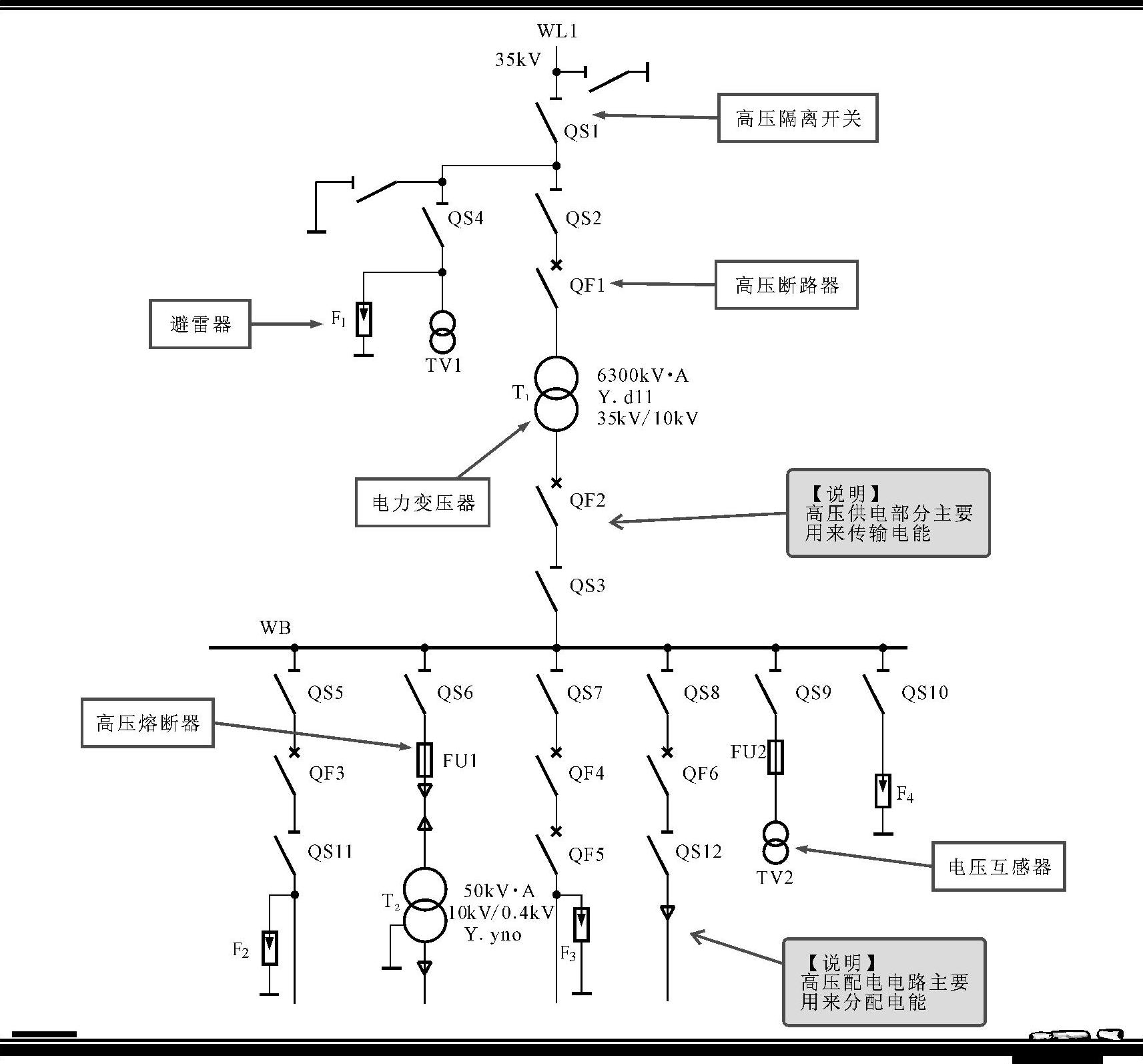

通过对电路中主要电气部件的识别，了解电路结构、连接关系以及各部件的功能特点是识读供配电电路的第一步。图3-25所示为典型高压供配电电路。该电路主要由高压隔离开关QS1～QS12、高压断路器QF1～QF6、电力变压器T₁、T₂、避雷器F₁～F₄、高压熔断器FU1、FU2、电压互感器TV1、TV2组成。

图3-25 典型高压供配电电路

供配电电路更多的反映了电能传输的过程，为了让大家对供配电电路的结构关系和工作特点有更形象的了解，我们可以根据供配电电路的结构组成，还原其连接关系。图3-26所示为还原后的供配电电路实物连接关系图。

2.供配电电路的识读分析

根据供配电电路的连接特点，为了便于对供配电电路进行识读分析，我们可以将图3-26中所示的高压供配电电路划分成两部分，即供电电路和配电电路。其中，高压供电电路承担输送电能的任务，直接连接高压电源，通常以一条或两条通路为主线。图3-27所示为高压供电电路的识读分析过程。

图3-26 还原后的供配电电路实物连接关系图

图3-27 高压供电电路的识读分析过程(https://www.chuimin.cn)

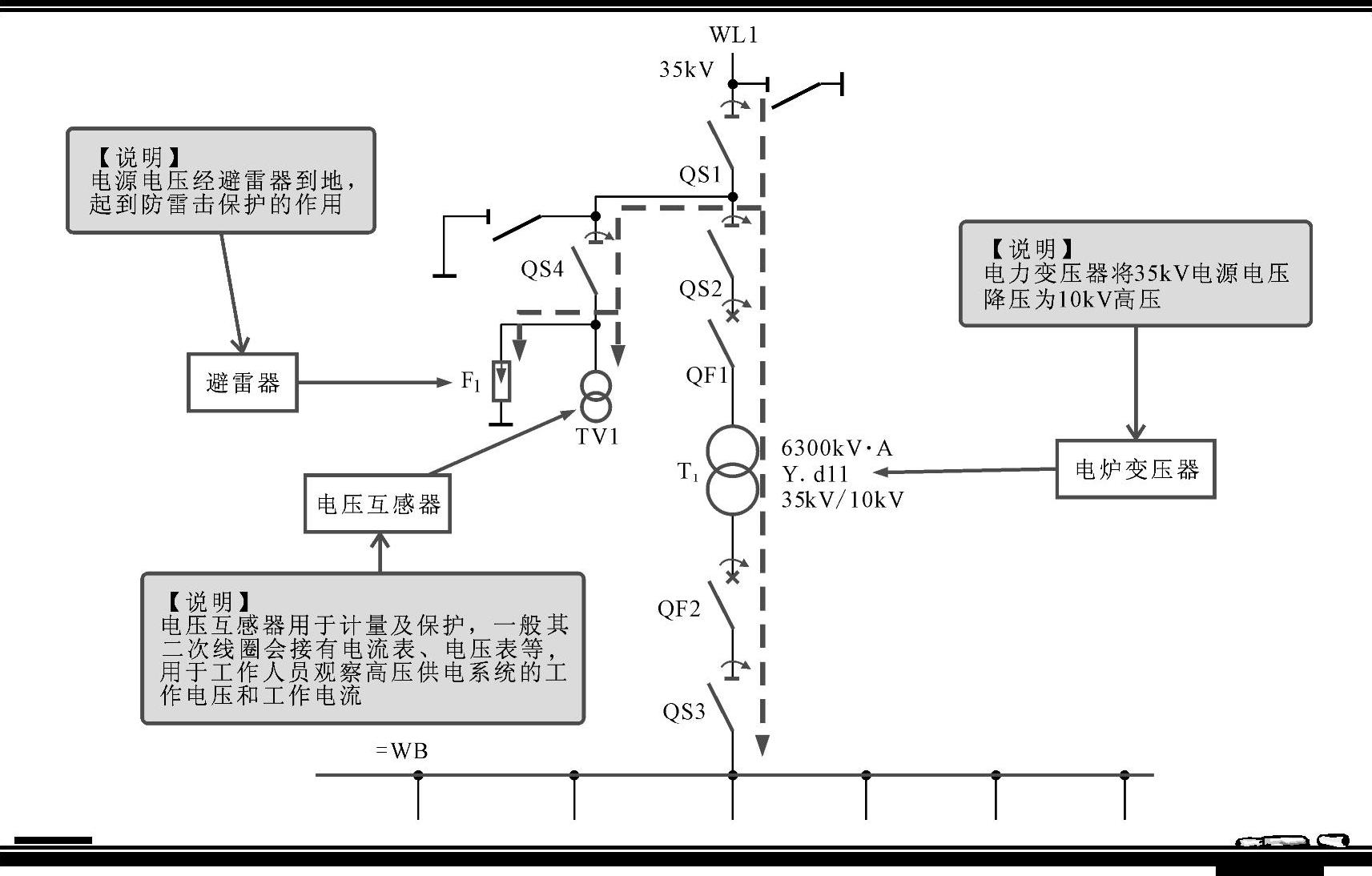

根据电路中主要电气部件的功能，我们可以识读出：来自前级的35kV电源电压（发电厂或电力变电所），经高压断路器QS1、QS2和高压隔离开关QF1后，送入一台容量为6300kV·A的电力变压器T₁上。变压器T₁将电压由35kV降压为10kV，再经高压断路器QF2和高压隔离开关QS3输送到母线WB上。此外，35kV电源电压还经隔离开关QS4后加到避雷器F₁和电压互感器TV1上。

图3-28所示为高压配电电路的识读分析过程。高压配电电路承担分配电能的任务，一般指高压供配电电路中母线另一侧的电路，通常有多个分支，分配给多个用电电路或设备。
