了解晶闸管的电路符号和标识

2023-06-23 理论教育版权反馈

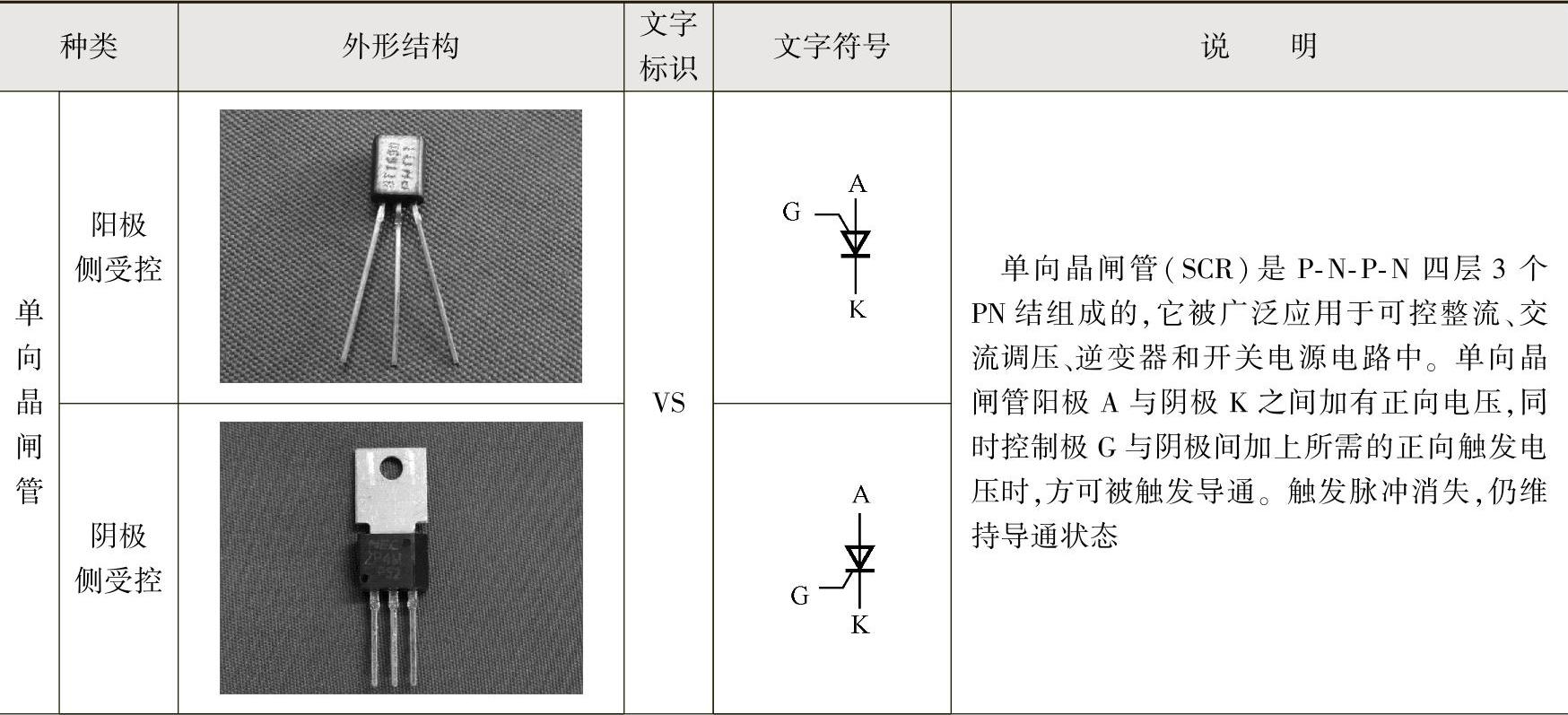

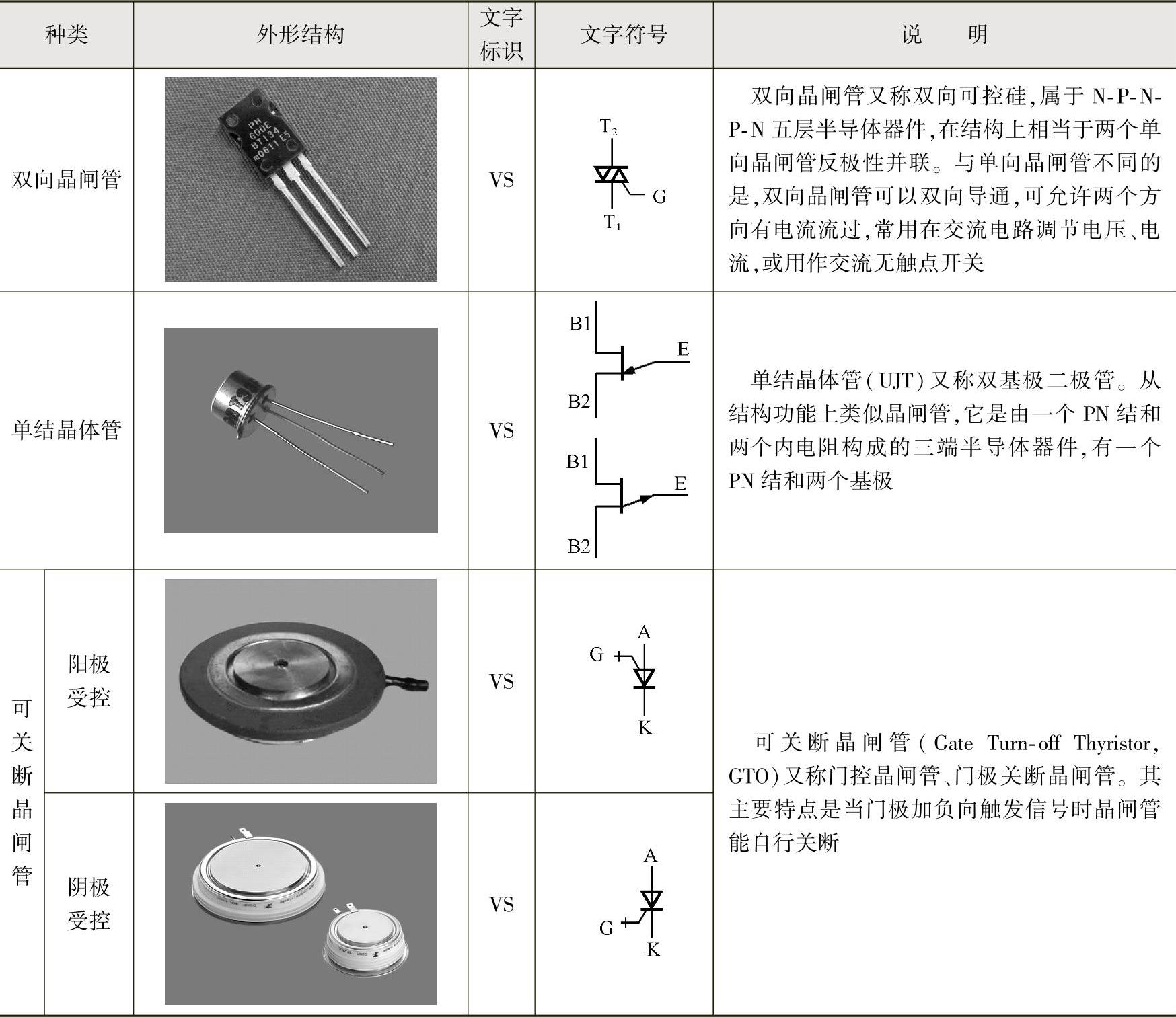

【摘要】：在电工电路图中，晶闸管以专用的图形符号和电路标识进行体现。常见晶闸管的外形、图形符号和文字标识如表2-13所示。

晶闸管是晶体闸流管的简称，它是一种可控整流半导体器件，也称为可控硅。晶闸管在一定的电压条件下，只要有一触发脉冲就可导通，触发脉冲消失，晶闸管仍然能维持导通状态，可以以微小的功率控制较大的功率，因此，常作为电动机驱动控制、电动机调速控制、电量通断、调压、控温等的控制器件，广泛应用于电子电器产品、工业控制及自动化生产领域。在电工电路图中，晶闸管以专用的图形符号和电路标识进行体现。

1.晶闸管的图形符号和电路标识

晶闸管在电工电路图中的标识通常分为两部分，一部分是图形符号标识晶闸管的类型，一部分是“字母+数字”标识该晶闸管在电路中的序号及型号等信息。

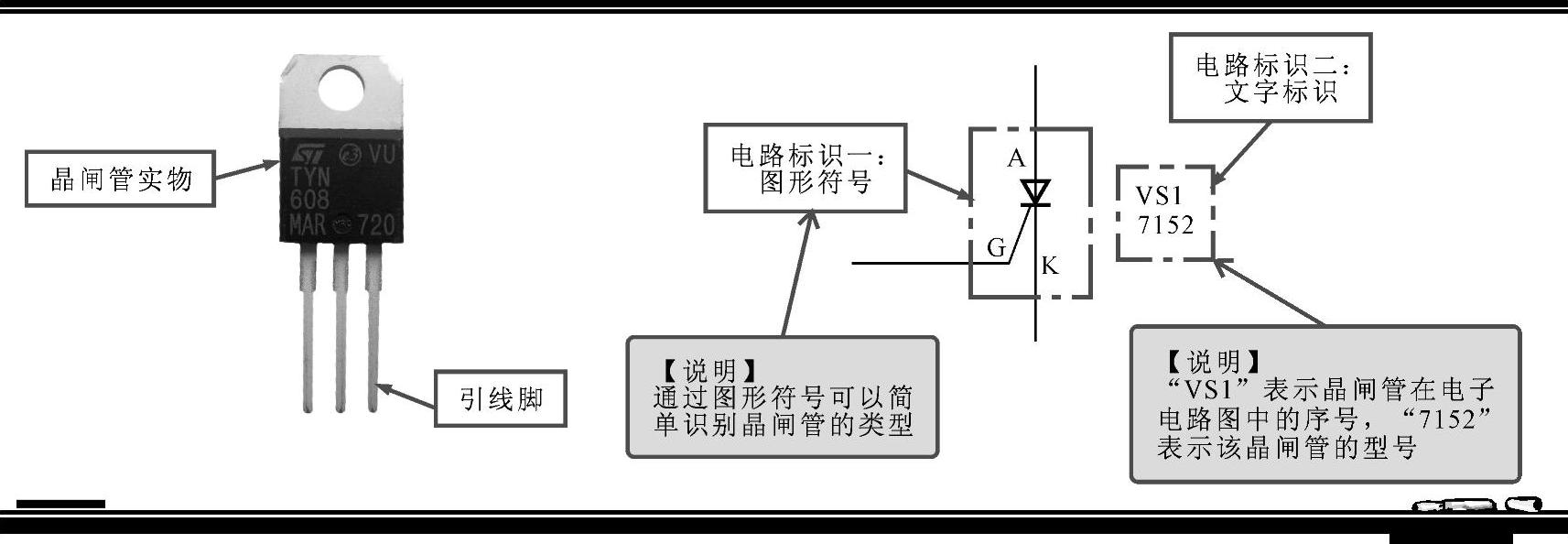

典型晶闸管的图形符号和电路标识如图2-28所示。
