场效应晶体管（Field-Effect Transistor）简称FET，是一种典型的电压控制型半导体器件，具有输入阻抗高、噪声小、热稳定性好、便于集成等特点，但容易被静电击穿。场效应晶体管有三只引脚，分别为漏极（D）、源极（S）、栅极（G）。下面就以认识电子电路为目标，对场效应晶体管的图形符号和电路标识进行了解。在电工电路图中，场效应晶体管以专用的图形符号和电路标识进行体现。

1.场效应晶体管的图形符号和电路标识

场效应晶体管在电工电路图中的标识通常分为两部分，一部分是图形符号标识场效应晶体管的类型，一部分是“字母+数字”标识该场效应晶体管在电路中的序号及型号等信息。

典型场效应晶体管的图形符号和电路标识如图2-26所示。

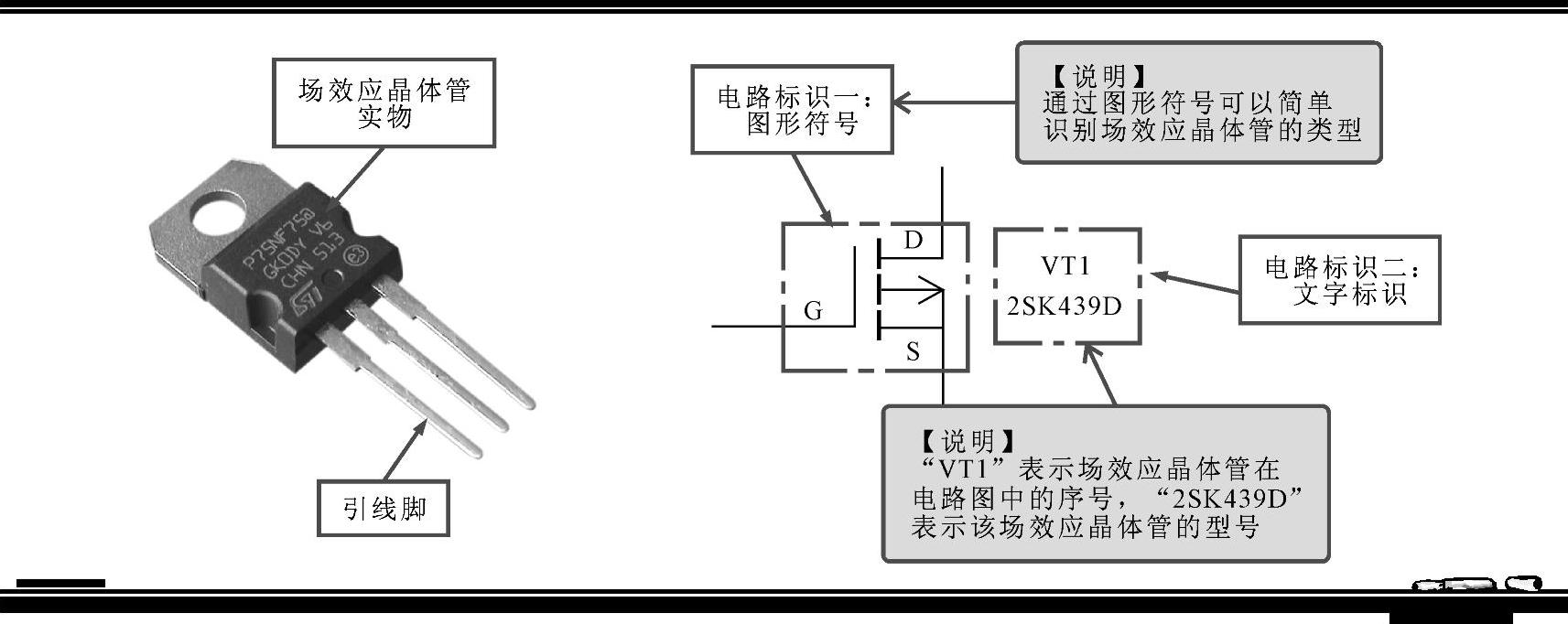

图2-26 典型场效应晶体管的图形符号和电路标识

可以看到，图形符号体现出了场效应晶体管的基本类型；引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路；电路标识通常提供了场效应晶体管的类别、名称、序号以及场效应晶体管型号等参数信息。

2.认识不同类型场效应晶体管的符号标识

在实际应用中，场效应晶体管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的场效应晶体管的图形符号，对识读电工电路图有着重要的意义。

常见场效应晶体管的外形、图形符号和文字标识如表2-12所示。

表2-12 常见场效应晶体管的外形、图形符号和文字标识

（续）

3.识读收音机高频放大电路中场效应晶体管的符号标识

在识读电工电路时，可根据场效应晶体管的电路符号，识读出电路中场效应晶体管的类型，然后再通过电路符号旁的标识信息了解该场效应晶体管的型号以及连接关系等辅助信息，这是完成电工电路识图的第一步。

典型收音机高频放大电路中场效应晶体管的符号标识如图2-27所示。

图2-27 典型收音机高频放大电路中场效应晶体管的符号标识

“”在电路中表示绝缘栅型N沟道场效应晶体管，“VT1”表示该绝缘栅型场效应晶体管在电路中的名称和序号，“2SK8439D”表示该绝缘栅型场效应晶体管的型号。
