认识三极管的电路符号和标识

2023-06-23 理论教育版权反馈

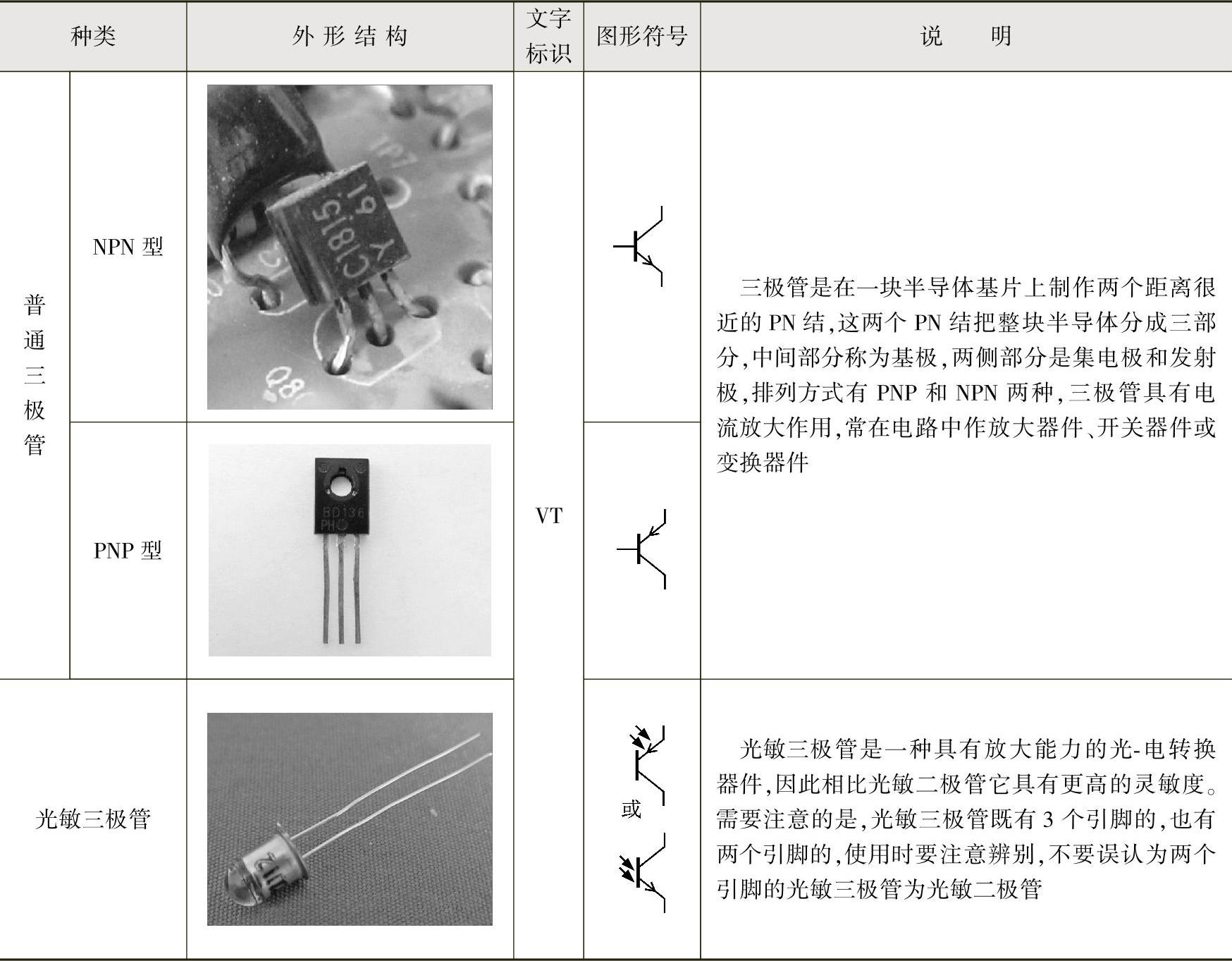

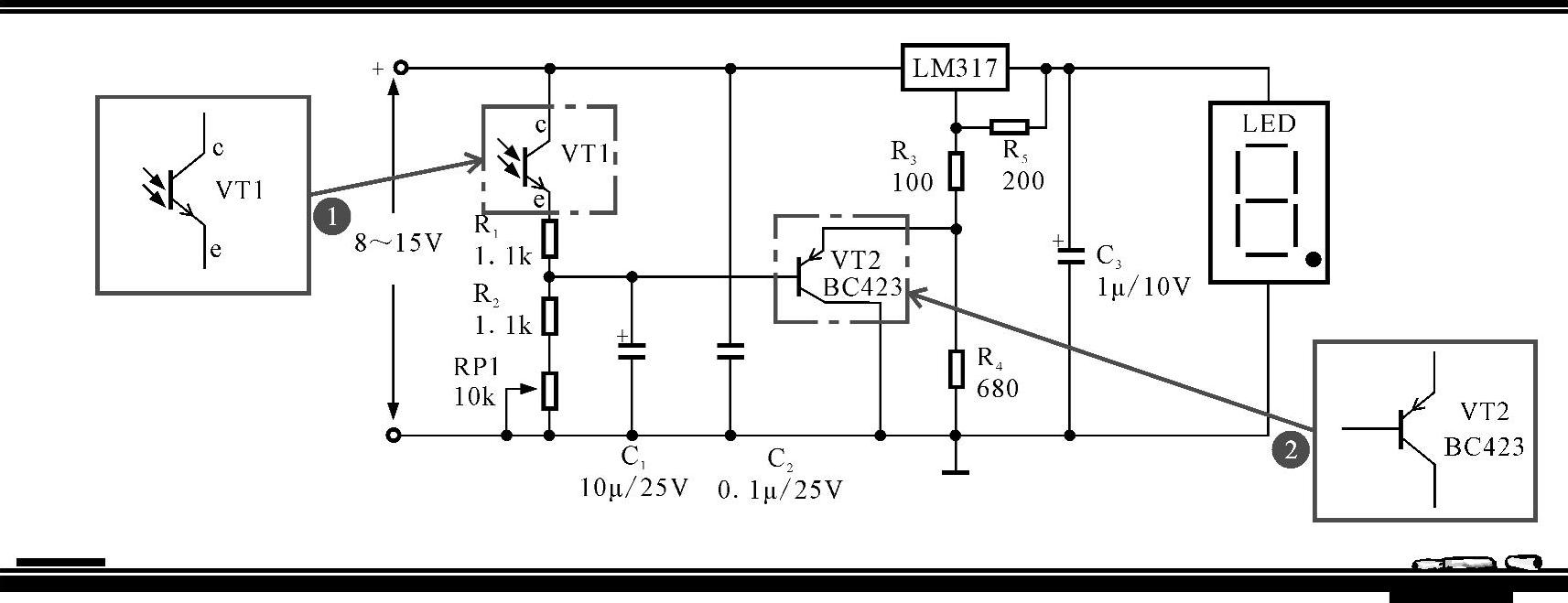

【摘要】：常见三极管的外形、图形符号和文字标识如表2-11所示。图2-25所示为典型光控LED电路中三极管的符号标识。②“”在电路中表示PNP型三极管，“VT2”表示该PNP型三极管在电路中的名称和序号。VT2处的“BC423”标识，说明该三极管的型号为BC423。

三极管（标准术语为晶体管）是一种半导体器件，它是在一块半导体基片上制作两个距离很近的PN结，这两个PN结把整块半导体分成三部分，中间部分称为基极（b），两侧部分是集电极（c）和发射极（e），是电子电路中非常重要的核心元器件。三极管最重要的功能就是具有电流放大作用，可由基极输入一个很小的电流控制大电流输出。在电工电路图中，三极管以专用的图形符号和电路标识进行体现。

1.三极管的图形符号和电路标识

三极管在电工电路图中的标识通常分为两部分，一部分是图形符号标识三极管的类型，一部分是“字母+数字”标识该三极管在电路中的序号及型号等信息。

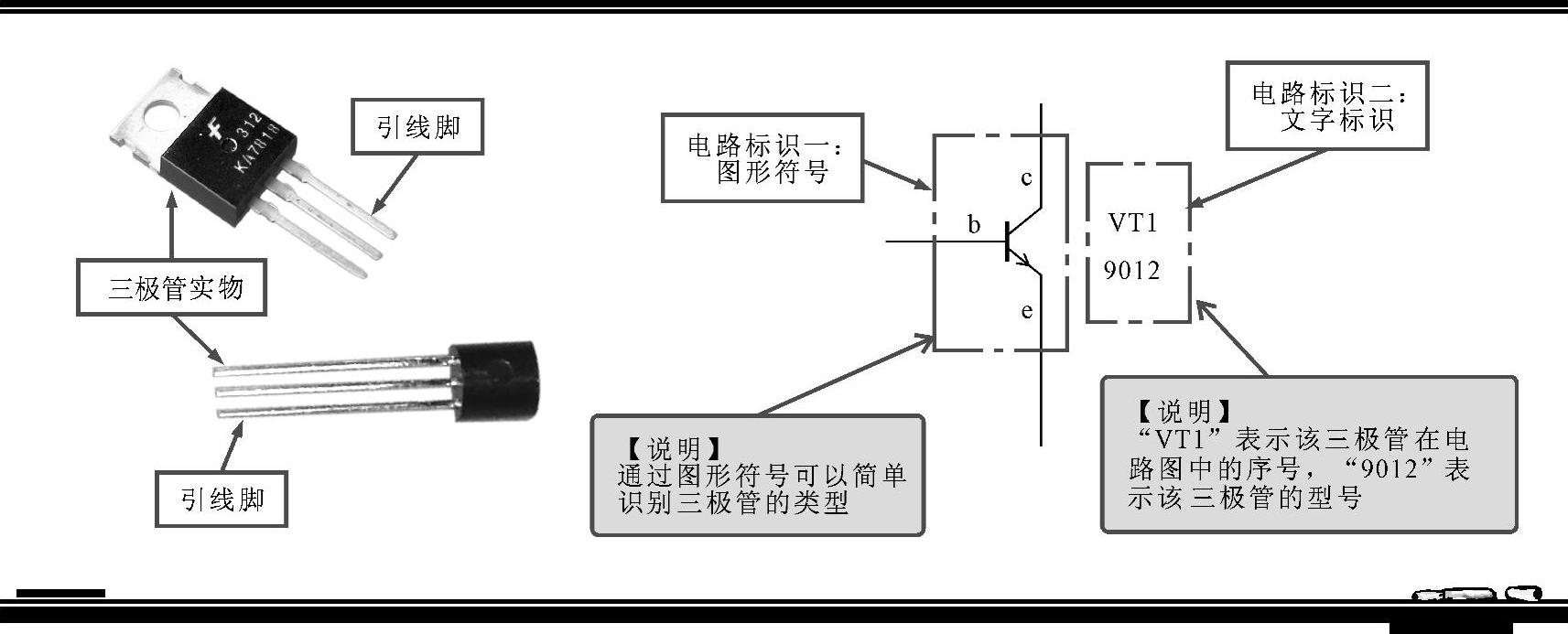

典型三极管的图形符号和电路标识如图2-24所示。
