电容器是一种可存储电能的元件（储能元件）。电容器是由两个极板构成的，具有存储电荷的功能，在电路中常用于滤波、与电感器构成谐振电路、作为交流信号的传输元件等。在电工电路图中，电容器以专用的图形符号和电路标识进行体现。

1.电容器的图形符号和电路标识

电容器在电工电路中的标识通常分为两部分，一部分是图形符号标识电容器的类型；一部分是“字母+数字”标识该电容器在电路中的序号及电容量、耐压值等主要参数。

典型电容器的图形符号和电路标识如图2-18所示。

图2-18 典型电容器的图形符号和电路标识

可以看到，图形符号（电路符号）体现了电容器的基本类型；引线由电路符号两端伸出，与电路图中的电路线连通，构成电子线路；极性标识表明该电容器的极性，电路标识通常提供了电容器的标识、名称、序号以及电容量等参数信息。

2.认识不同类型电容器的符号标识

在实际应用中，电容器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电容器的图形符号，对识读电工电路图有重要意义。

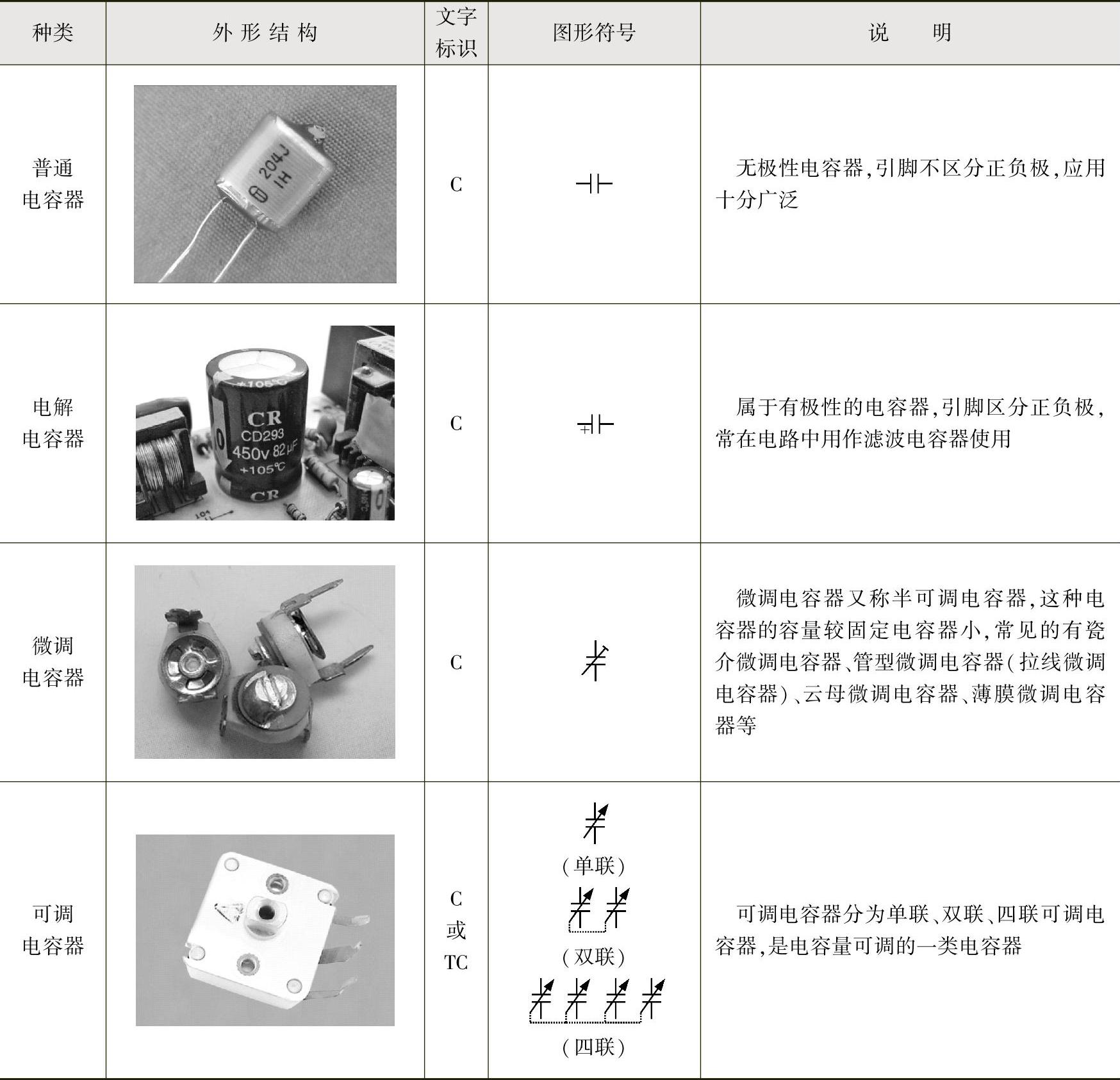

常见电容器的外形、图形符号和文字标识如表2-8所示。

表2-8 常见电容器的外形、图形符号和文字标识

3.识读典型袖珍收音机电路中电容器的符号标识

在识读电工电路时，可根据电容器的电路符号，识读出电路中电容器的类型，然后再通过电路符号旁的标识信息了解该电容器的电容量、耐压值以及连接关系等辅助信息，这是完成电工电路识图的第一步。

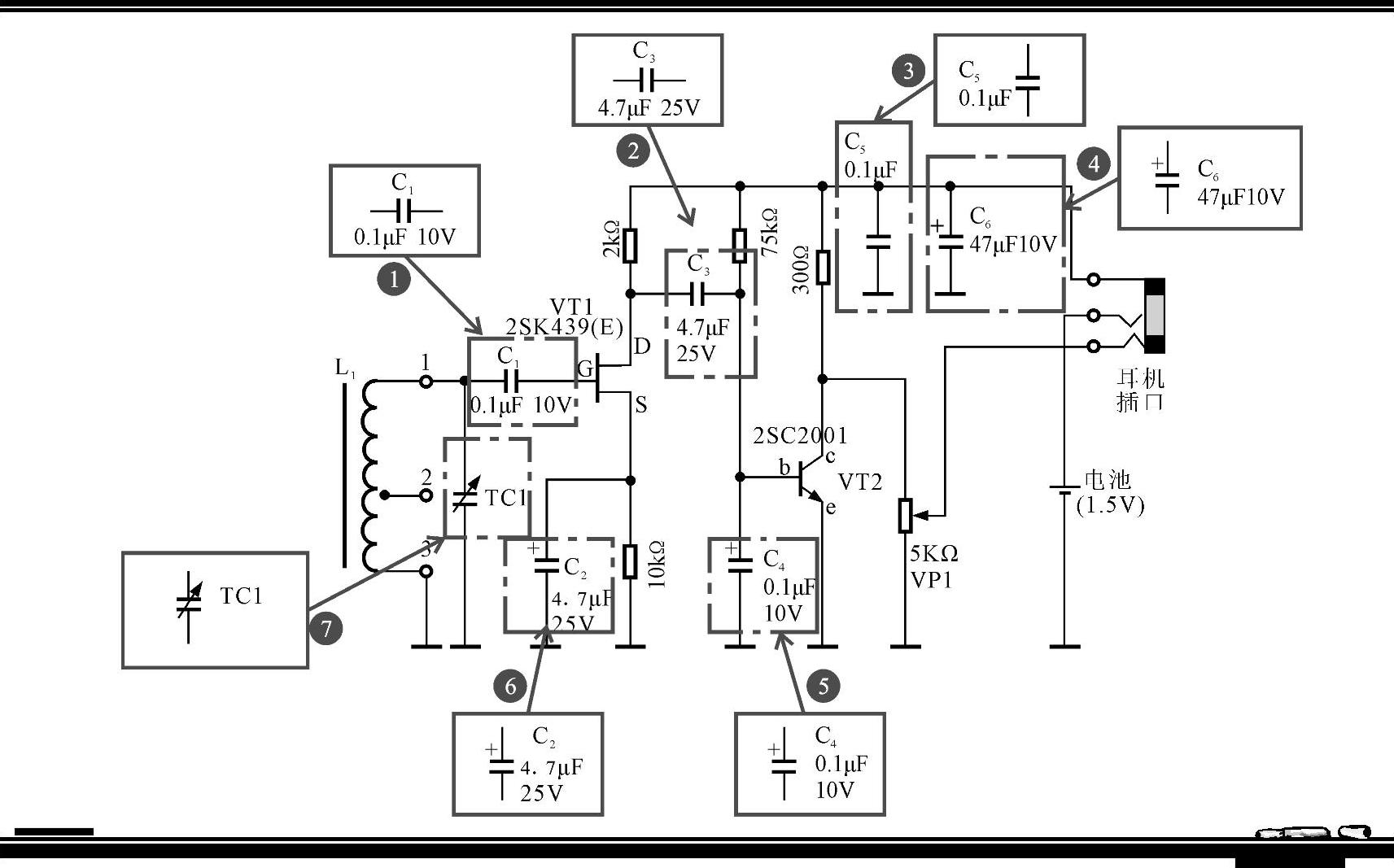

图2-19所示为典型袖珍收音机电路中电容器的标识和连接关系。

图2-19 典型袖珍收音机电路中电容器的标识和连接关系

从电路的电路符号可知，①～⑦都是电容器。

①～③的电路符号为“”，表示该电容器为无极性电容器，“C₁、C₃、C₅”分别为三只电容器在电路中的名称和序号；C₁旁边的“0.1μF10V”标识，说明电容器电容量为0.1μF，耐压值为10V；C₃旁边的“4.7μF25V”标识，说明电容量为4.7μF，耐压值为25V；C₅旁边的“0.1μF”表示该电容器的电容量为0.1μF，其他参数未标出。

④～⑥的电路符号为“”，表示这三只电容器为有极性电容器，“C₆、C₄、C₂”分别为三只电容器在电路中的名称和序号；C₆旁边的“47μF10V”标识，说明电容器的电容量为47μF，耐压值为10V；C₄旁边的“0.1μF10V”标识，说明电容量为0.1μF，耐压值为10V；C₂旁边的“4.7μF25V”标识，说明电容量为4.7μF，耐压值为25V。

⑦的电路符号为“”，表示该电容器为单联可调电容器，TC1标识了电容器在电路中的序号。
