电阻器是电工电路中应用最多的元器件之一。它利用自身对电流的阻碍作用，可以通过限流电路为其他电子元器件提供所需的电流，通过分压电路为其他电子元器件提供所需的电压。在电工电路图中，电阻器以专用的图形符号和电路标识进行体现。

1.电阻器的图形符号和电路标识

电阻器在电工电路中的标识通常分为两部分，一部分是图形符号标识电阻器的类型；一部分是“字母+数字”标识该电阻器在电路中的序号及电阻值等主要参数。

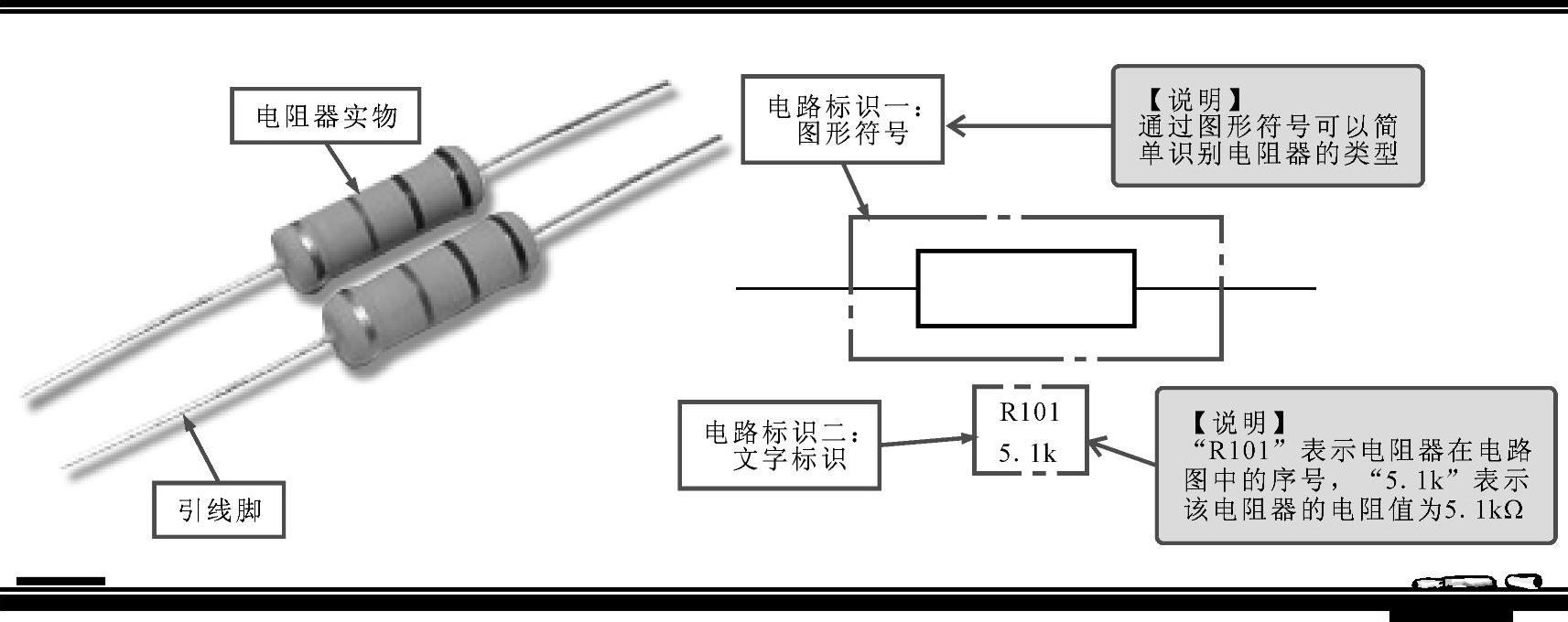

典型电阻器的图形符号和电路标识如图2-16所示。

图2-16 典型电阻器的图形符号和电路标识

可以看到，电阻器在电路图中主要由一个矩形框和两端的引线构成，矩形框就是电阻器的图形符号，两端引线相当于电阻器的两个引线脚，由图形符号两端伸出，与电子电路图中的电路线连通，构成电子线路。电阻器的名称、电阻值等主要信息，一般标识在图形符号旁边。

2.认识不同类型电阻器的符号标识

在实际应用中，电阻器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电阻器的图形符号，对识读电工电路图有重要意义。

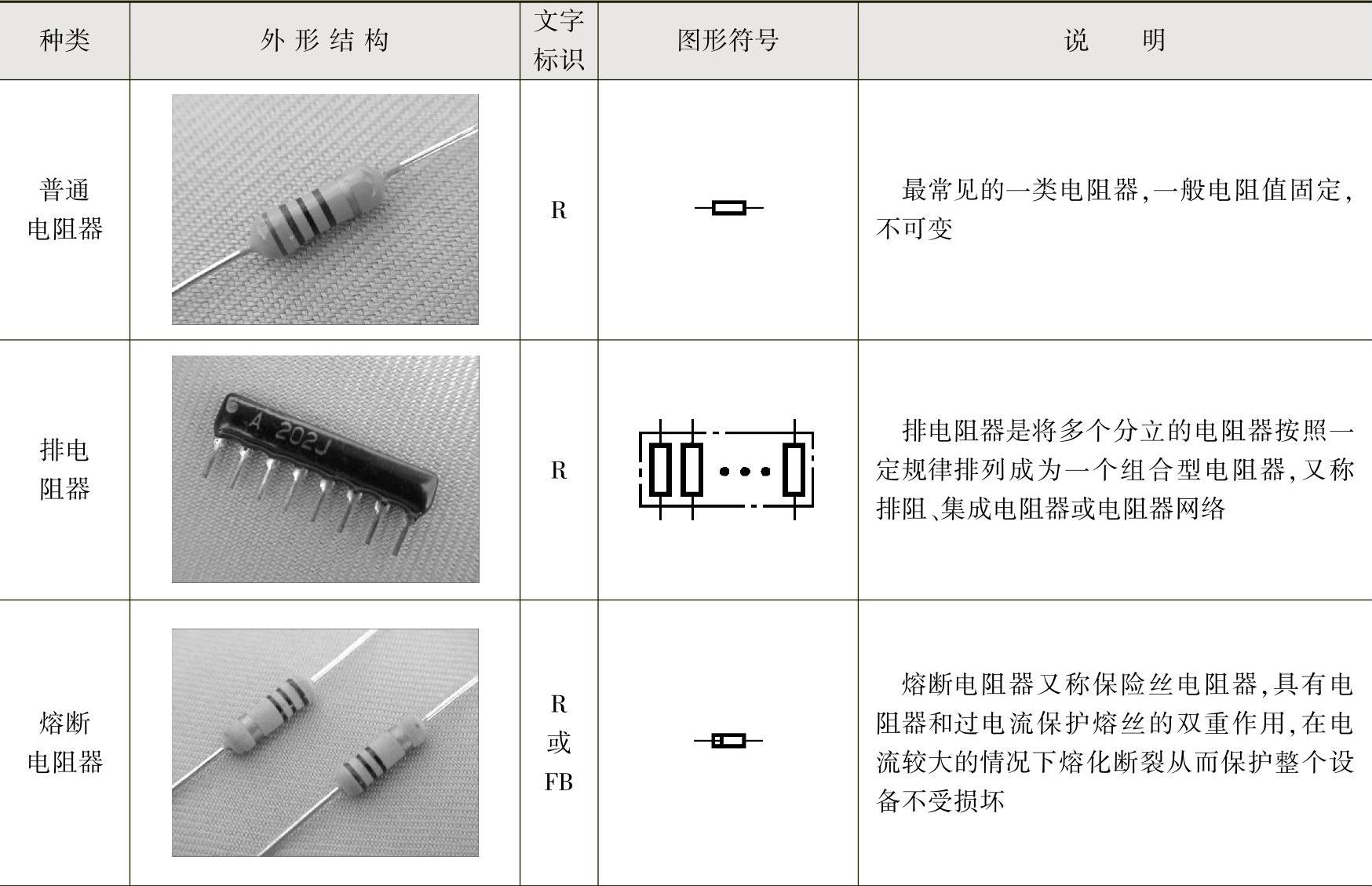

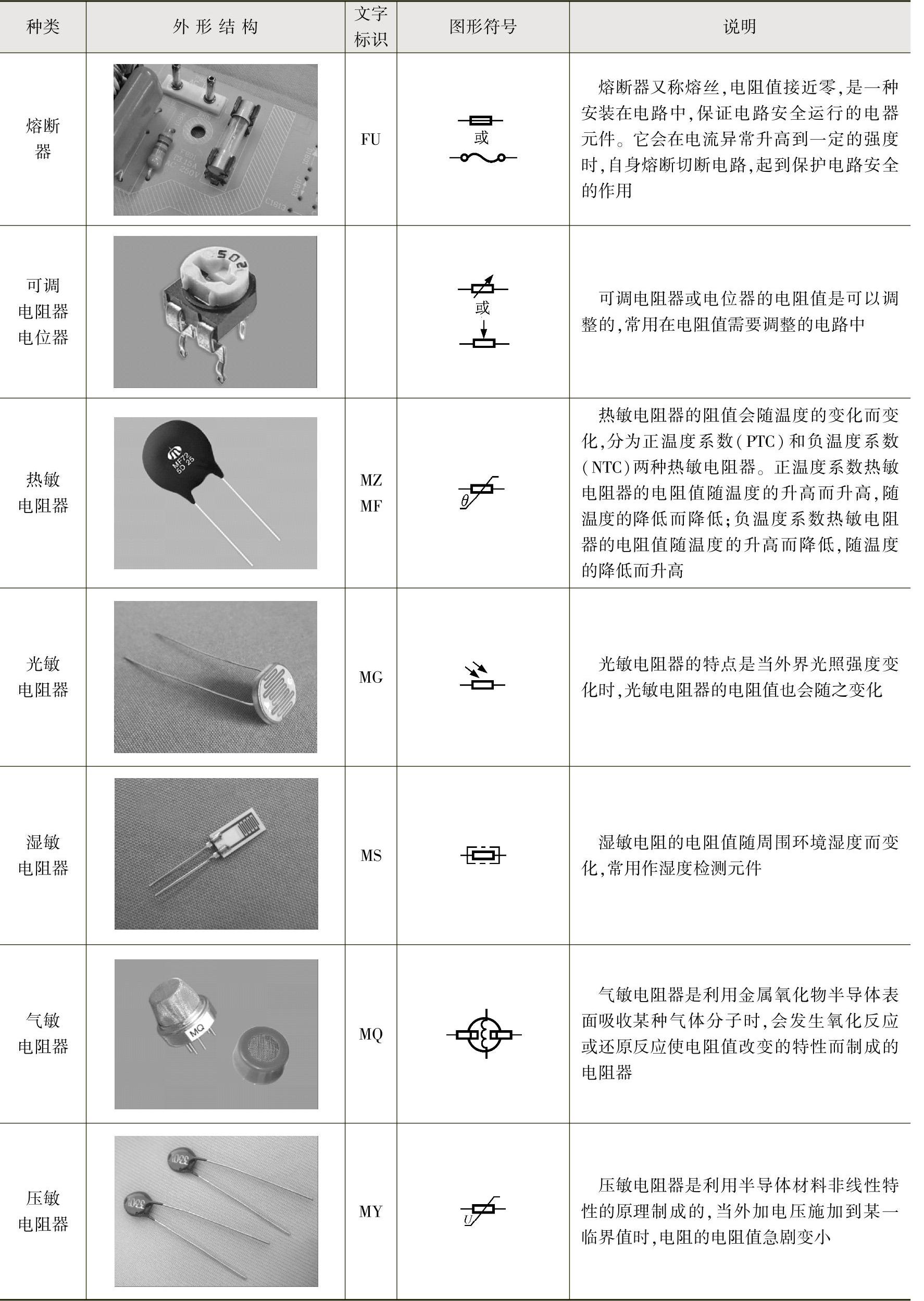

常见电阻器的外形、图形符号和文字标识如表2-7所示。

表2-7 常见电阻器的外形、图形符号和文字标识

（续）

3.识读典型继电器控制电路中电阻器的符号标识

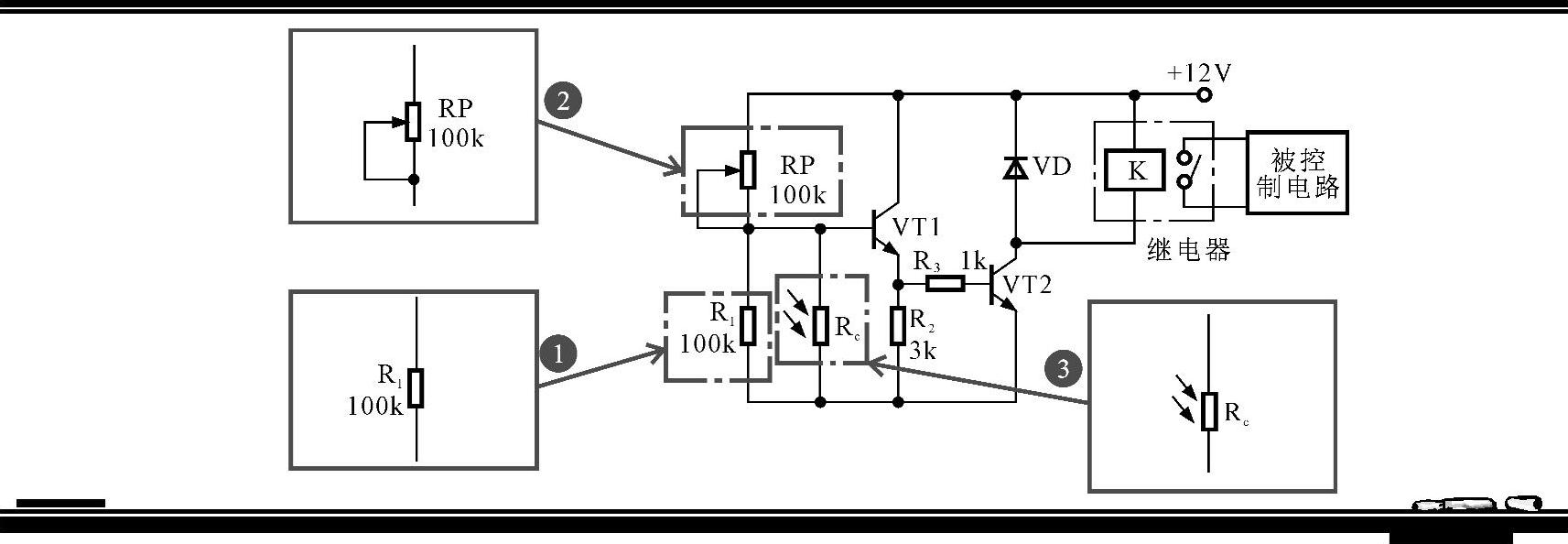

某典型继电器控制电路中电阻器的符号标识如图2-17所示。

图2-17 某典型继电器控制电路中电阻器的符号标识

①“”在电路中表示普通电阻器，“R₁”在电路中表示普通电阻器在该电路中的名称标识，“100k”在电路中表示普通电阻器的电阻值为100kΩ。

②“”“”在电路中前者表示可调电阻器（又称可变电阻器），后者表示电位器。“RP”在电路中表示可调电阻器或电位器的序号。

③“”在电路中表示光敏电阻器，R_c在电路中表示光敏电阻器的序号，“MG”表示光敏电阻器在电路中的名称标识。
