变压器是将两组或两组以上的线圈绕制在同一个线圈骨架上,或绕在同一铁心上制成的。主要作用是用来提升或降低交流电压,变换阻抗等,是利用电磁感应原理传递电能或传输信号的一种器件,在电路中可以传输交流电、起到电压变换、电流变换、阻抗变换和高低压电气隔离等作用。
在电工电路中,变压器以专用的图形符号和电路标识进行体现。熟悉变压器在电工电路图中的电路符号和标识,为识读整个电工电路做好准备。
1.变压器的图形符号和电路标识
变压器实质上就是一种电感器,它利用两个电感绕组靠近时互感的原理,可以从一个电路向另一个电路传递电能或信号。
变压器在电工电路中的标识也通常分为两部分:一部分是图形符号,标识变压器的类型和结构等;一部分是“字母+数字”,标识该变压器在电路中的名称、序号等信息。

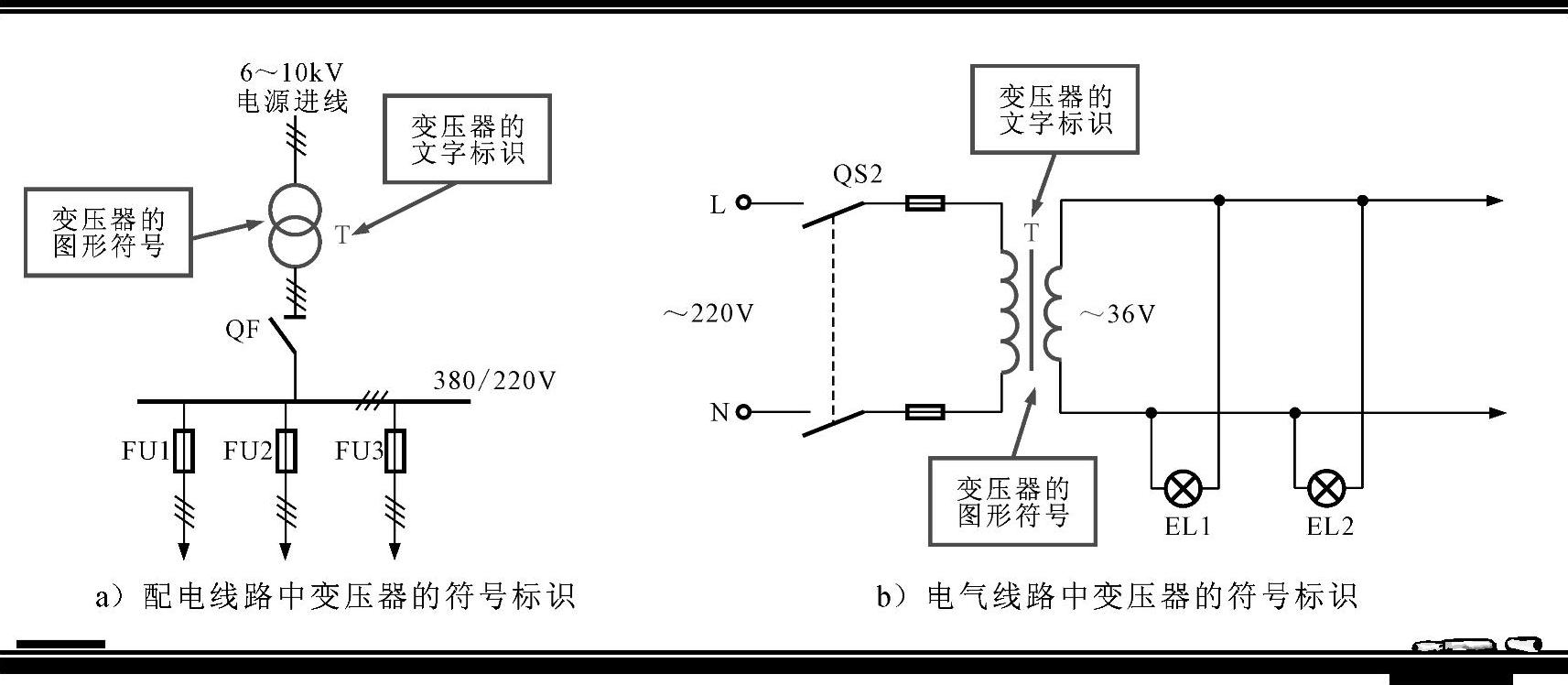

典型变压器的图形符号和电路标识如图2-10所示。
可以看到,变压器在电工电路中用字母“T”标识。不同类型的电工电路中,变压器在电路中的图形符号标识有所区别。在配电线路中,多以简图形式体现;在供电线路中,多以内部绕组的结构形式体现,如用代表绕组的曲线标识一次绕组和二次绕组,曲线的个数和形状可以简单表示出变压器一次绕组和二次绕组的个数。
另外,在带有磁心或中心抽头的变压器中,在其图形符号中也有所表示,如图2-11所示。
2.认识不同类型变压器的符号标识
在电工电路中,变压器种类多样,不同类型的变压器,其功能和电路标识都会有所区别,因此,了解不同类型的变压器的符号标识含义,对识读电工电路图有重要意义。

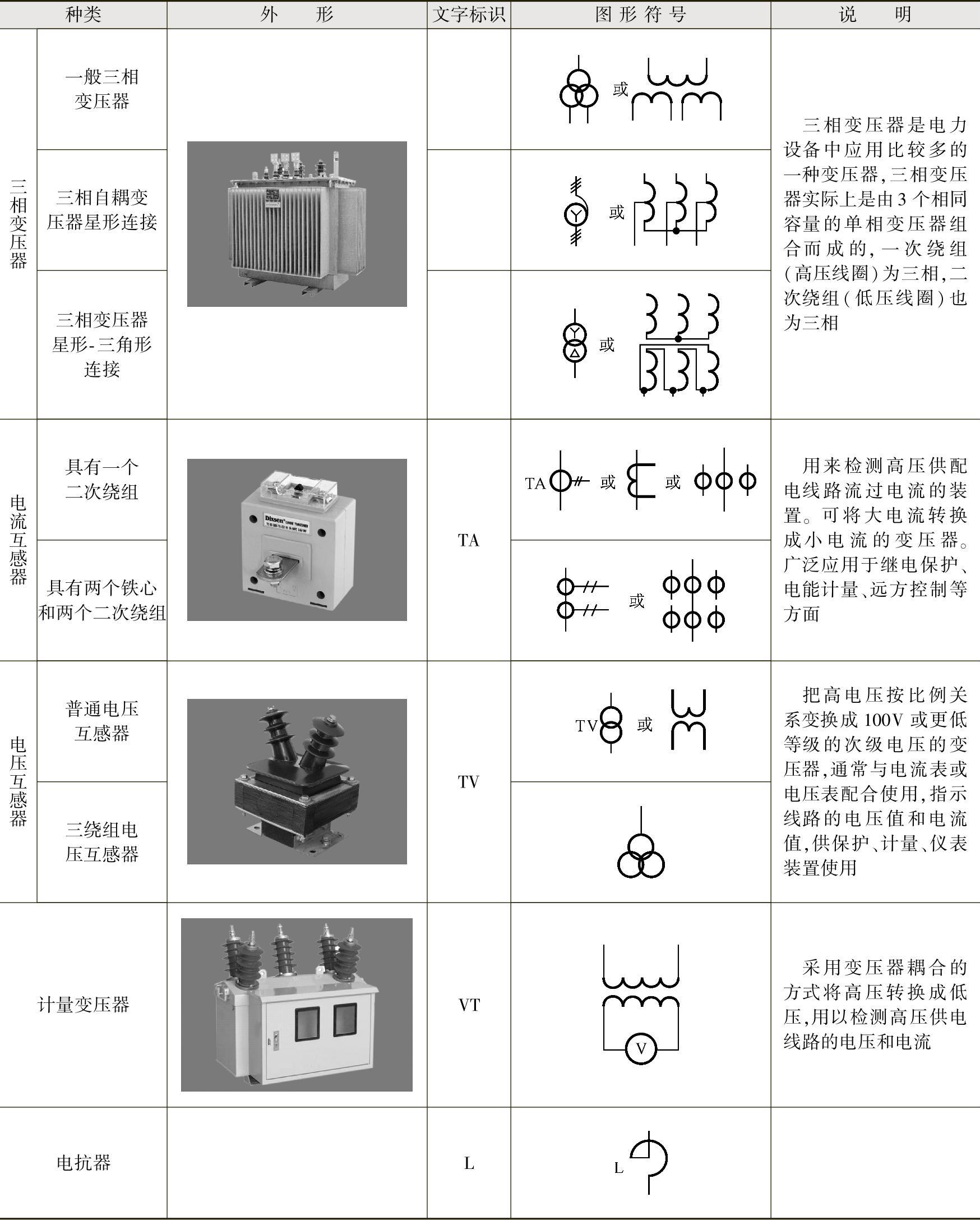

常见变压器的外形、图形符号和电路标识如表2-5所示。
图2-10 典型变压器的图形符号和电路标识
图2-11 变压器图形符号
表2-5 常见变压器的外形、图形符号和电路标识
(续)
【资料】
在实际应用中,对照表2-5可以初步了解变压器的类型,另外,有些三相变压器通过图形符号还可体现出变压器的连接方式,如图2-12所示。
图2-12 通过图形符号体现连接方式
3.识读典型6~10kV/0.4kV高压配电所配线线路中变压器的符号标识
在识读电工电路时,可根据变压器的电路符号,识读出电路中变压器的类型,然后再通过电路符号旁的标识信息了解该变压器的序号以及连接关系等辅助信息,这是完成电工电路识图的第一步。
图2-13所示为典型6~10kV/0.4kV高压配电所配线线路中变压器的符号标识。
图2-13 典型6~10kV/0.4kV高压配电所配线线路中变压器的符号标识
①“”在电路中表示具有3个绕组的电压互感器,“TV2”表示该电压互感器在电路中的名称。
②“”在电路中表示-绕组形式的三相变压器,“T1”表示该电力变压器在电路中的名称。
③“”在电路中表示具有一个二次绕组的电流互感器,“TA2”表示该电流互感器在电路中的名称。
