了解继电器的电路符号和标识

【摘要】:在电工电路中,继电器以专用的图形符号和电路标识进行体现。图2-9所示为电动机反接制动控制电路中继电器的符号标识。①“”在电路中表示过热保护继电器,用于实现过热保护,“FR、FR-1”分别为过热保护继电器热元件部分与触点部分在电路中的名称标识。②“”在电路中表示时间继电器,用于实现时间延时作用,“KT、KT-1”分别为时间继电器线圈和常开触点在电路中的名称标识。

电器是一种根据外界输入量来控制电路“接通”或“断开”的自动电器,当输入量的变化增大到规定要求时,在电气输出电路中,使控制量发生预定的阶跃变化。其输入量可以是电压、电流等电量,也可是非电量,如温度、速度、压力等,输出量则是触点的动作。

电工电路中,继电器以专用的图形符号和电路标识进行体现。然而,由于继电器种类较多,不同类型的继电器在电路中的图形符号和电路标识也不同,识读电工电路图时,应首先熟悉和区分这些不同继电器的电路符号和标识,为识读整个电工电路做好准备。

1.继电器的图形符号和电路标识

继电器是一种由弱电通过电磁线圈控制开关触点的器件,它是由驱动线圈和开关触点两部分组成的,其图形符号也一般包括线圈和开关触点两部分,其中开关触点的数量可以为多个。

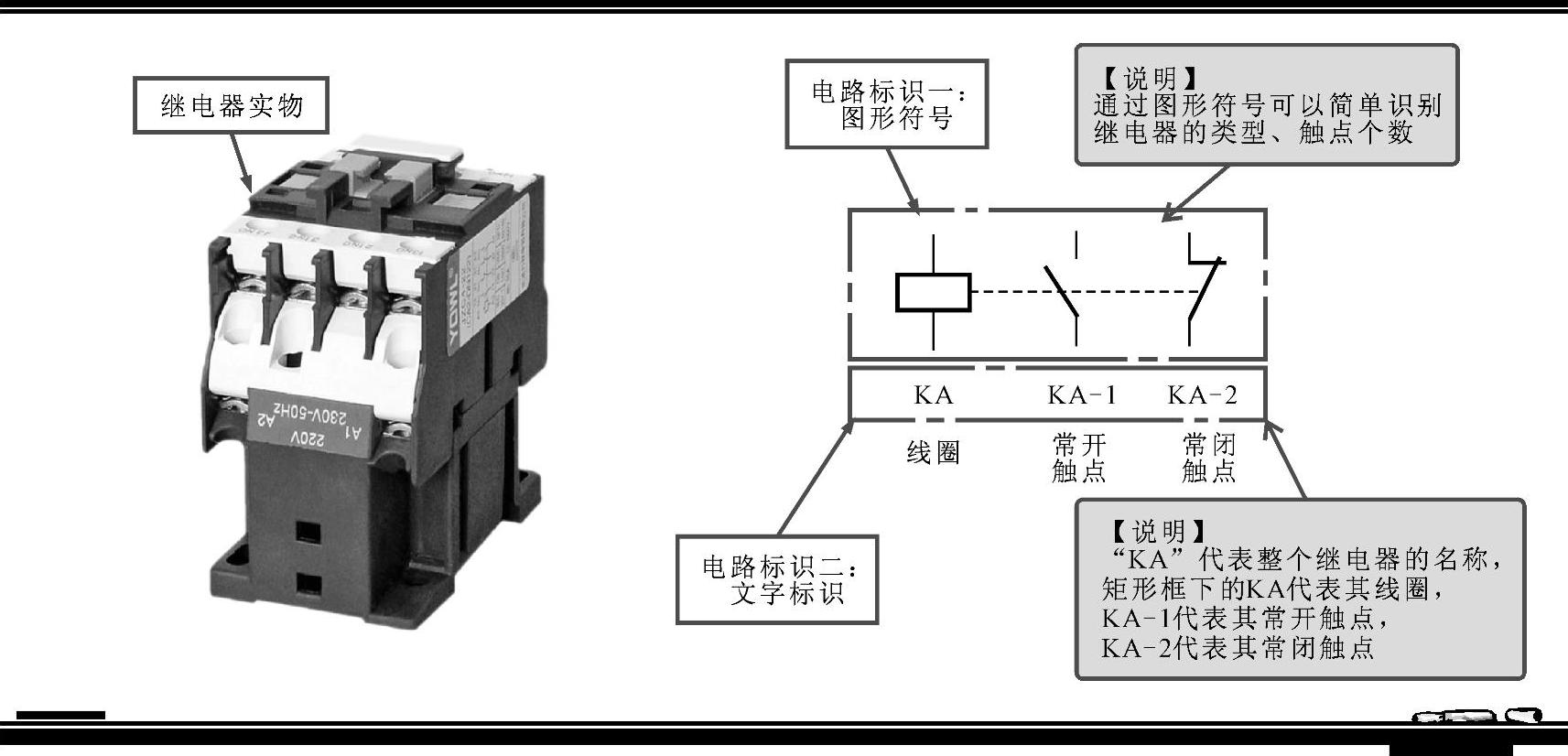

典型继电器的图形符号和电路标识如图2-8所示。


图2-8 典型继电器的图形符号和电路标识

可以看到,继电器的图形符号和电路标识与接触器有些类似,线圈用矩形框标识,触点分别根据常开和常闭状态用不同符号标识;线圈和触点分别可以与外部电气部件连接形成电路关系,因此都连有两根引线。另外,属于同一个继电器的不同组成部分,文字标识的起始字母和数字一致(KA、KA-1、KA-2,均以KA起始)。

2.认识不同类型继电器的符号标识

在电工电路中,继电器种类多样,不同类型的继电器,其功能和电路标识都会有所区别,因此,了解不同类型的继电器的符号标识含义,对识读电工电路图有重要意义。

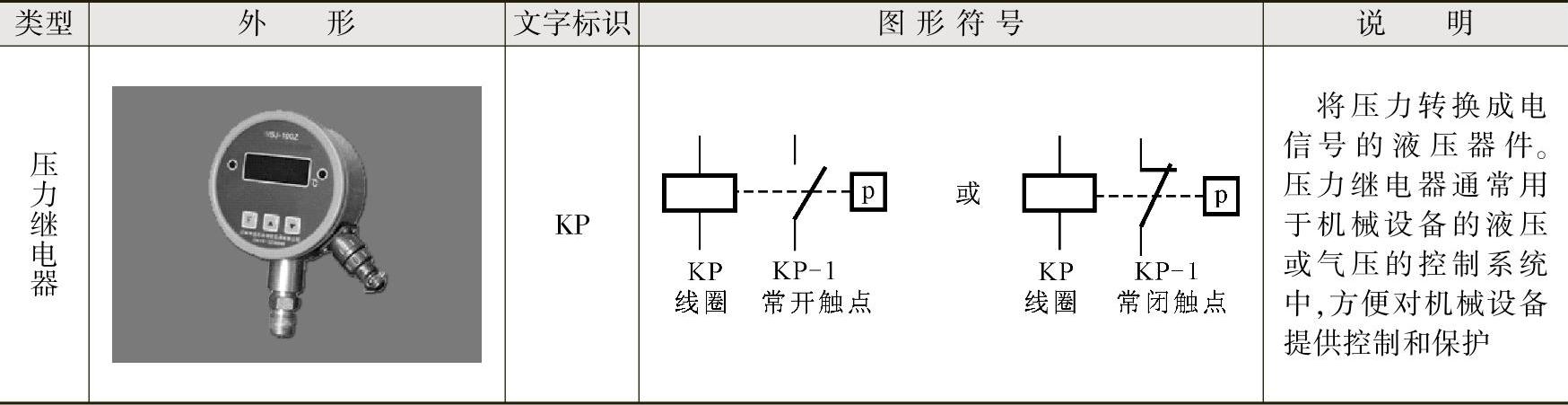

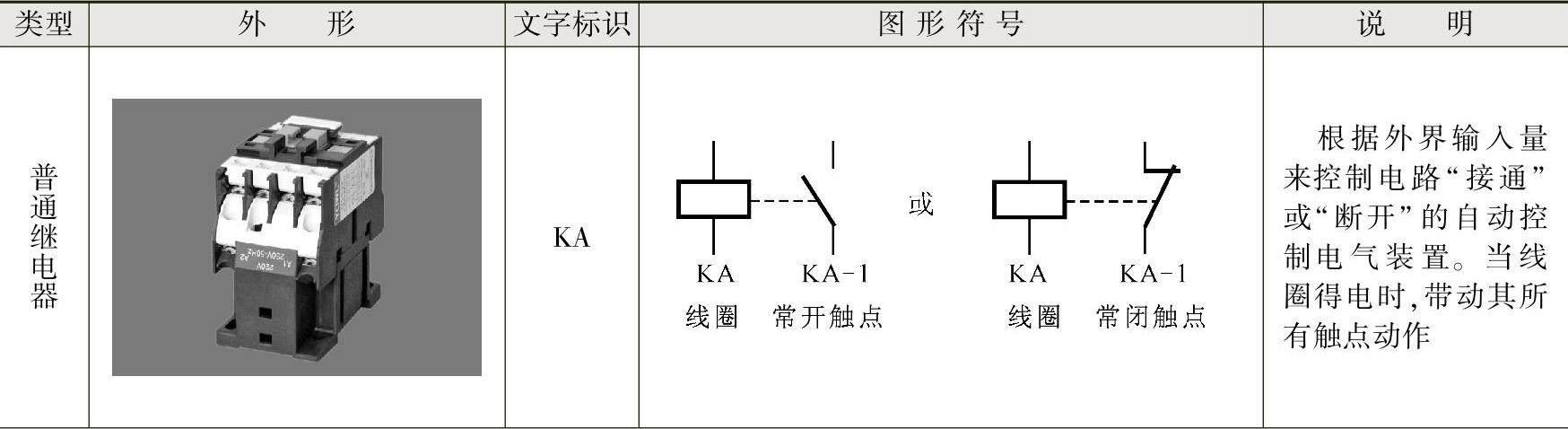

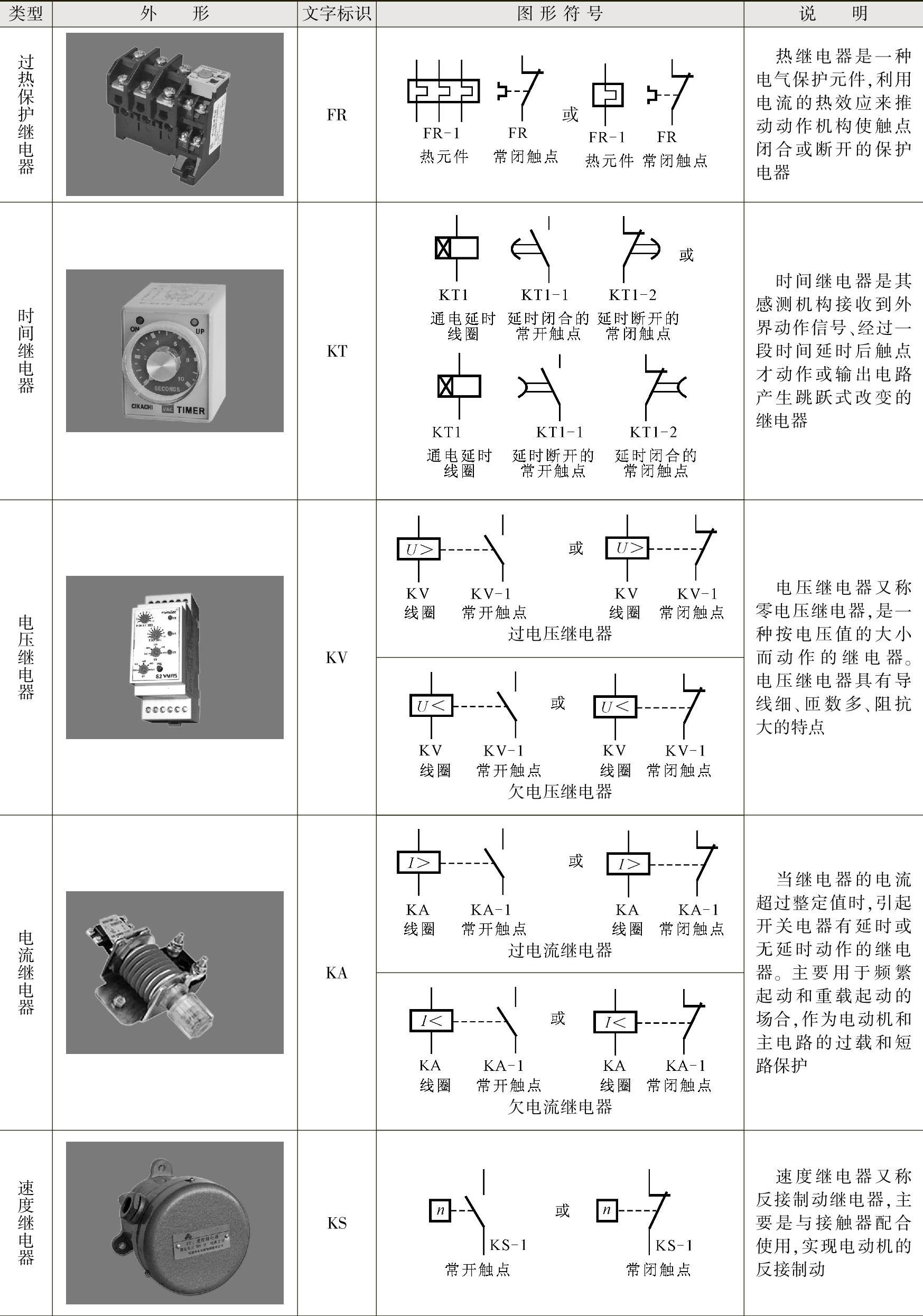

常见继电器的外形、图形符号和电路标识如表2-4所示。

表2-4 常见继电器的外形、图形符号和电路标识


(续)


(续)


3.识读电动机反接制动控制电路中继电器的符号标识

在识读电工电路时,可根据继电器的电路符号,识读出电路中继电器的功能,然后再通过电路符号旁的标识信息了解该继电器的序号以及控制关系等辅助信息,这是完成电工电路识图的第一步。

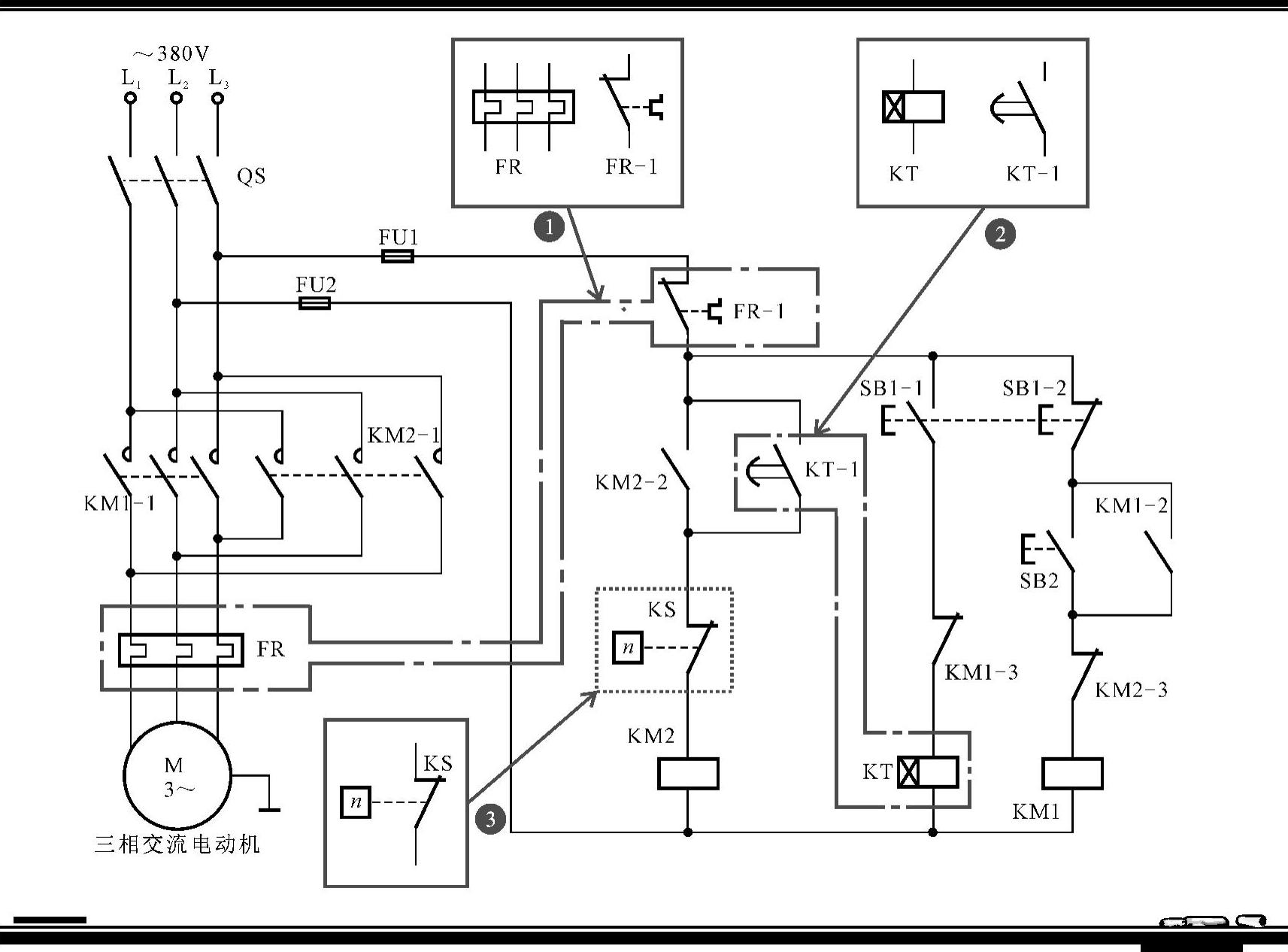

图2-9所示为电动机反接制动控制电路中继电器的符号标识。


图2-9 电动机反接制动控制电路中继电器的符号标识

①“978-7-111-45534-9-Chapter02-24.jpg”在电路中表示过热保护继电器,用于实现过热保护,“FR、FR-1”分别为过热保护继电器热元件部分与触点部分在电路中的名称标识。

②“978-7-111-45534-9-Chapter02-25.jpg”在电路中表示时间继电器,用于实现时间延时作用,“KT、KT-1”分别为时间继电器线圈和常开触点在电路中的名称标识。另外,根据常开触点的图形符号还可以了解到,该触点为延时闭合的常开触点,即当其线圈得电后,需要延时一定时间后,触点才会闭合。

③“978-7-111-45534-9-Chapter02-26.jpg”在电路中表示速度继电器,用于实现速度控制作用,“KS”为速度继电器在电路中的名称标识。

【资料】

反接制动的电动机控制电路是指在电动机的运转时,按下制动按钮,电路会在切断运转电源的同时改变电动机定子绕组的电源相序,使之有反转趋势而产生较大的制动力矩,从而迅速使电动机的转速接近零时,采用速度继电器来自动切除制动电源,确保电动机不会反转。
