接触器是指通过电磁机构动作,频繁地接通和分断主电路的远距离操纵装置。在电工电路中,接触器以专用的图形符号和电路标识进行体现。识读电工电路图时,应首先熟悉接触器的电路符号和标识,为识读整个电工电路做好准备。

1.接触器的图形符号和电路标识

接触器是由内部的线圈控制其触点动作的,由于其结构相对复杂,它在电工电路中的图形符号和电路标识也较为特殊。

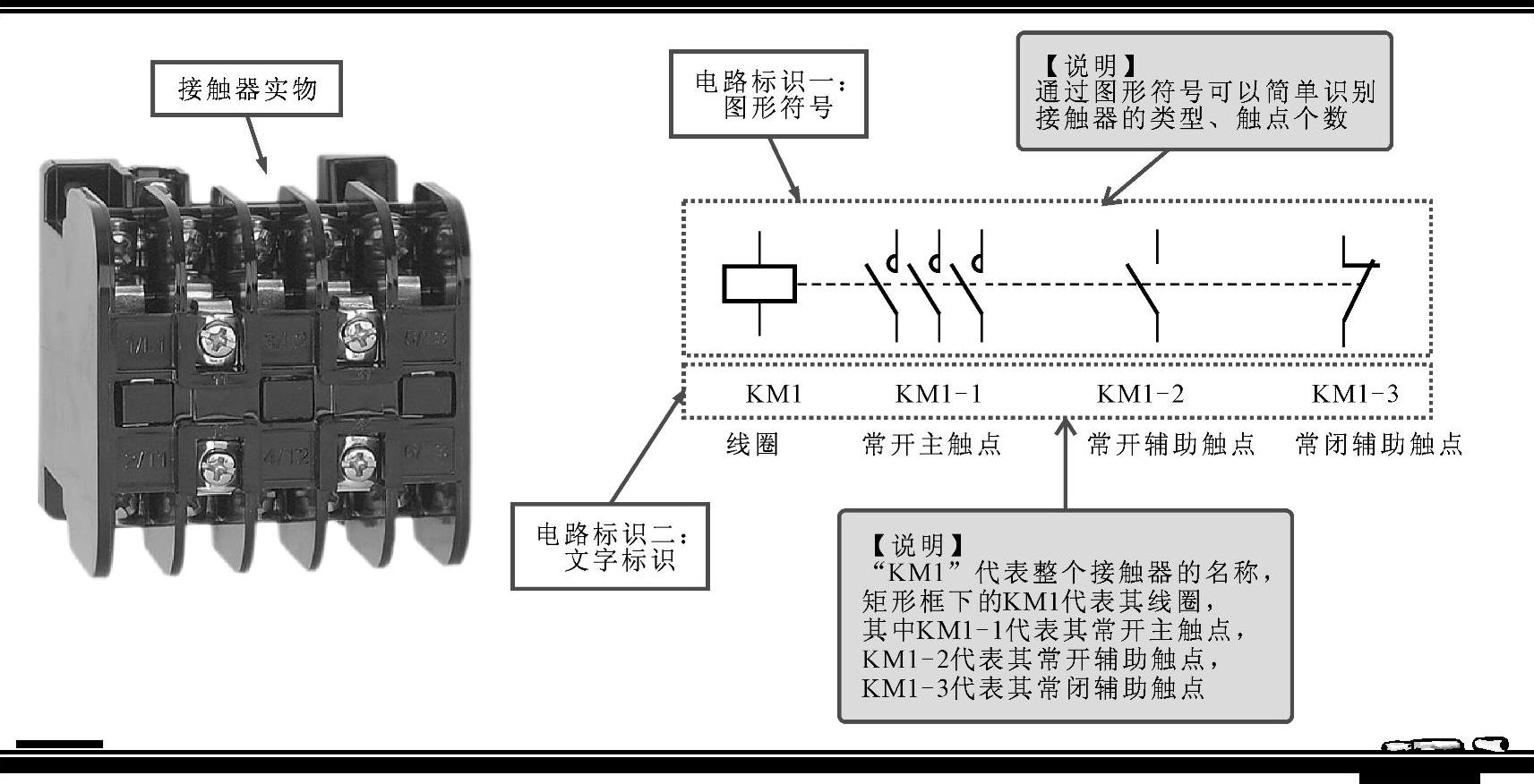

图2-5所示为典型接触器的图形符号和电路标识。

从图2-5可以看到,接触器在电路中通常用“KM”标识,一般由线圈、常开或常闭辅助触点、主触点等构成,其每一个组成部分都设有一个标识,所有标识的起始字母和数字一致(KM1、KM1-1、KM1-2,KM1-3均以KM1起始);线圈用矩形框标识,触点分别根据常开和常闭状态用不同符号标识;线圈和触点分别可以与外部电气部件连接形成电路关系,因此都连有两根引线。


图2-5 典型接触器的图形符号和电路标识

【资料】

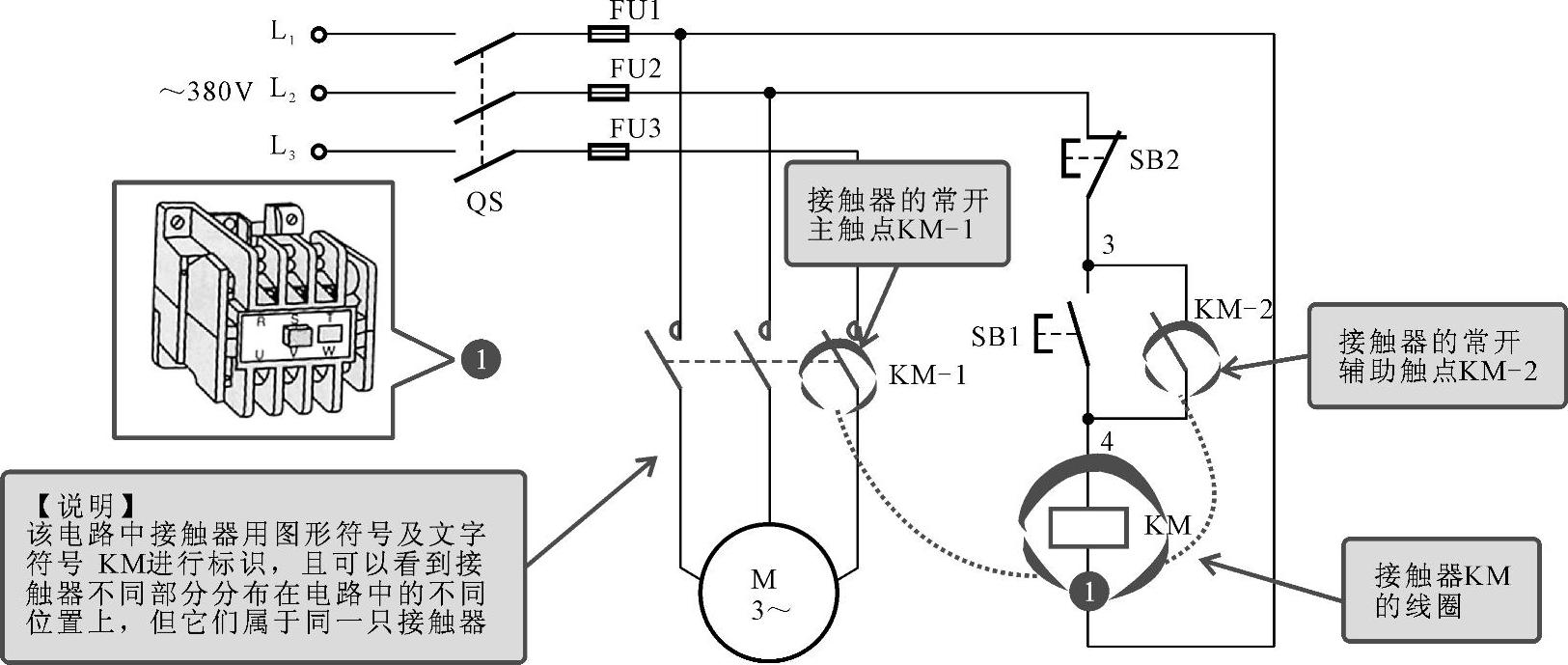

在实际的电工电路中,由于接触器的特殊作用,它的图形符号通常分散开来实现电气线路连接,如图2-6所示。


图2-6 典型电工电路中的接触器

可以看到,接触器KM1的线圈和常开、常闭辅助触点设在控制部分,主触点设在主电路部分,从位置关系来看,相对较远。识别该类电气部件则需要结合电路标识进行,通常所有起始字母和数字都一致的几个部件属于同一个电气部件,如图2-6中的KM1、KM1-1、KM1-2、KM1-3都属于接触器KM1的组成部分。当线圈KM1动作时,同时带动KM1-1、KM1-2、KM1-3动作。

了解接触器符号标识的上述特点,对正确识读电工电路十分关键

2.认识不同类型接触器的符号标识

在电工电路中,接触器分为直流接触器和交流接触器两种,它们的符号标识相似,但由于接触器内部结构不同,其触点数量和类型有所区别,因此,了解不同形式的接触器的符号标识含义,对识读电工电路图有重要的意义。

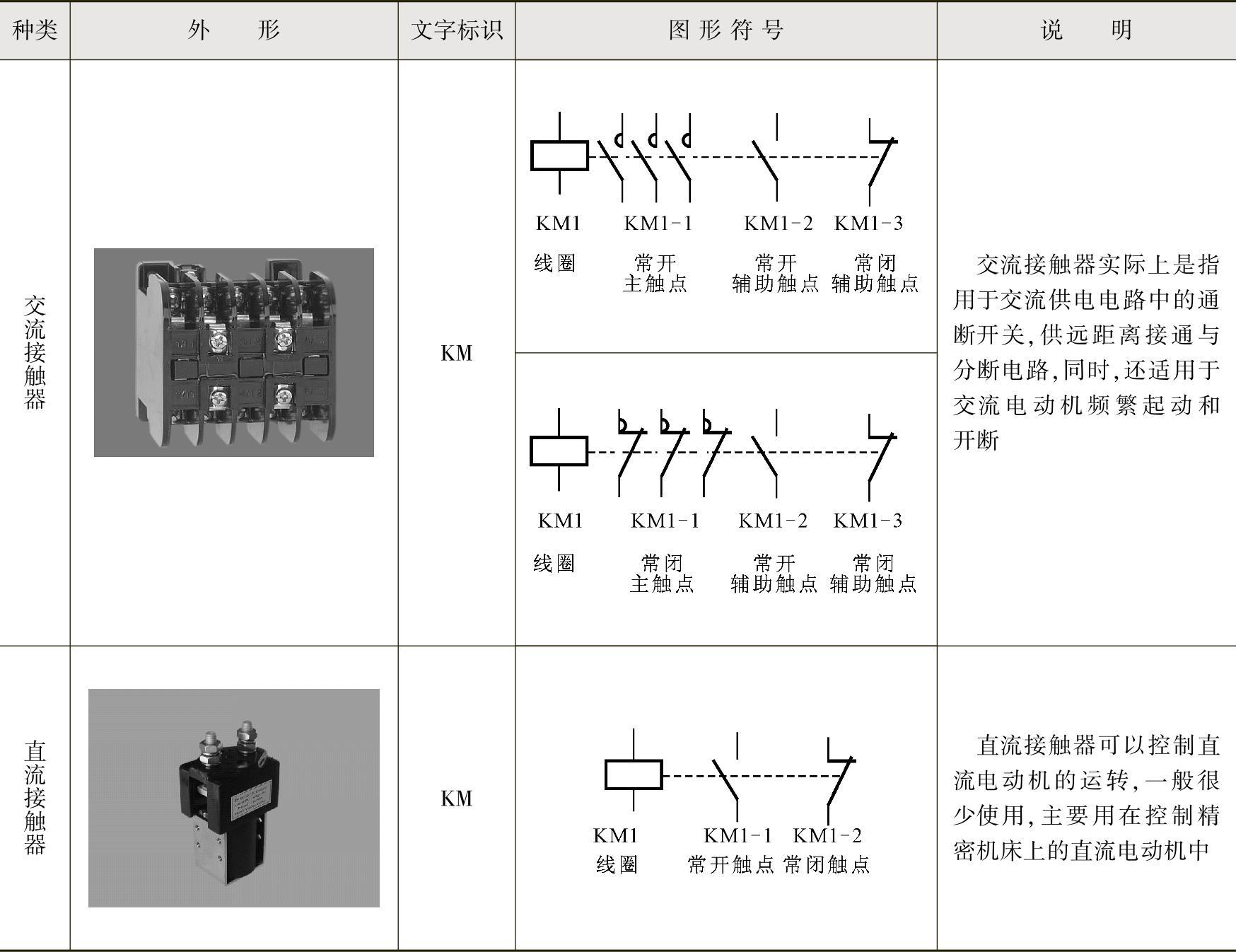

常见接触器的外形、图形符号和电路标识如表2-3所示。

表2-3 常见接触器的外形、图形符号和电路标识


3.识读典型电动机控制电路中接触器的符号标识

在识读电工电路时,可根据接触器的电路符号,识读出电路中接触器的类型,然后再通过电路符号旁的标识信息了解该接触器的序号以及连接关系等辅助信息,这是完成电工电路识图的第一步。

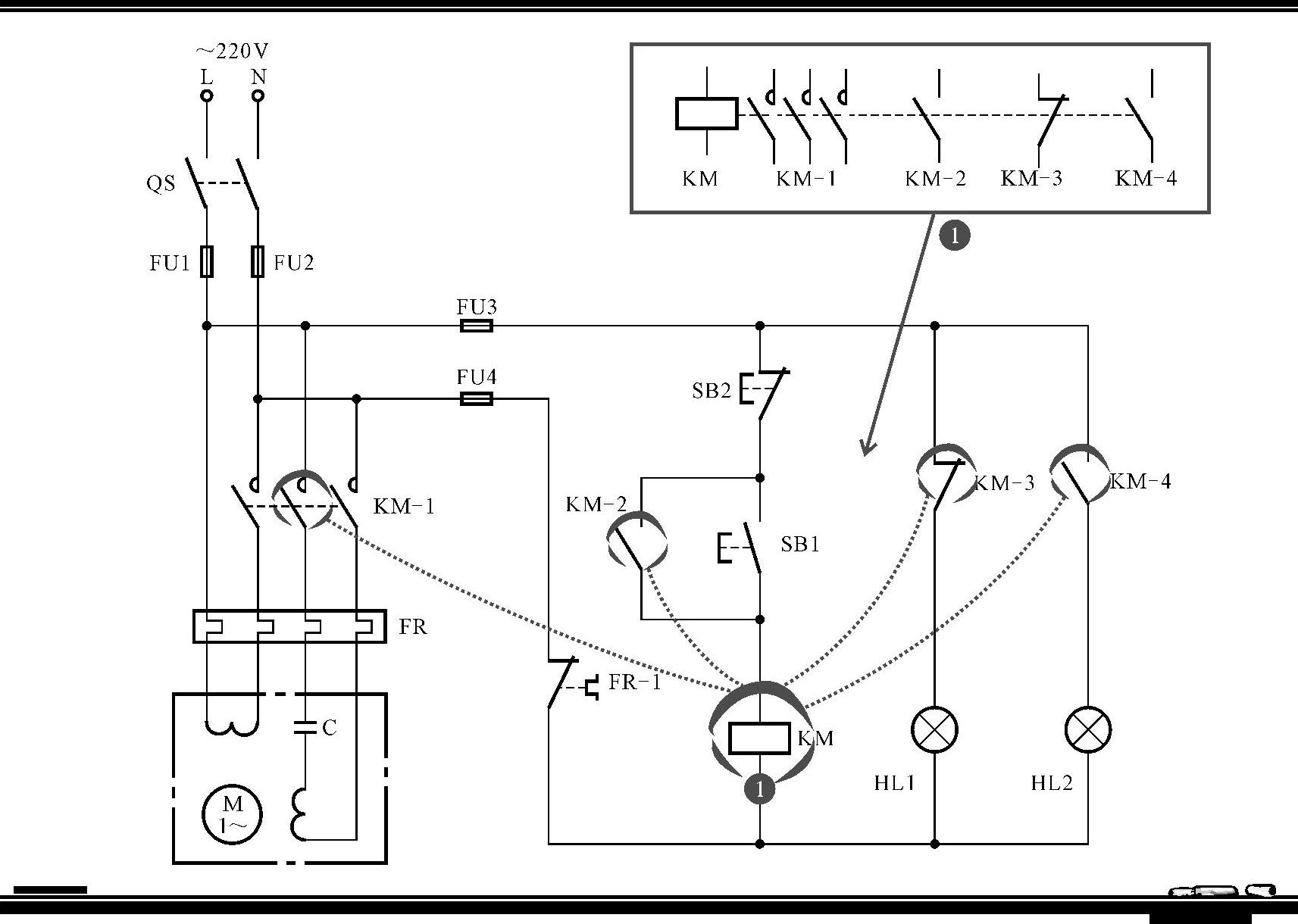

图2-7所示为典型电动机控制电路中接触器的符号标识。

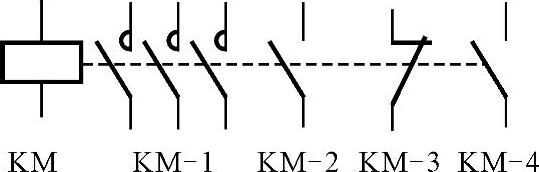

978-7-111-45534-9-Chapter02-17.jpg”为交流接触器的图形符号,它在电路中的名称为KM,矩形框及其下部的“KM”表示该接触器的线圈部分,“KM-1”表示该接触器的常开主触点,“KM-2”表示该接触器的常开辅助触点,“KM-3”表示该接触器的常闭辅助触点,“KM-4”也表示该接触器的常开辅助触点。由此可知,该交流接触器由线圈KM同时控制4个触点动作,其中包括一组主触点,三个辅助触点。


图2-7 典型电动机控制电路中接触器的符号标识

【资料】

这是一个单相交流电动机的起停控制电路。合上电源总开关QS,接通单相电源,经常闭触点KM-3为停机指示灯HL1供电,HL1点亮。

当需要起动单相交流电动机时,按下起动按钮SB1,交流接触器KM线圈得电,其常开辅助触点KM-2闭合,实现自锁功能;常开主触点KM-1闭合,电动机接通单相电源,开始起动运转。

同时,KM的常闭辅助触点KM-3断开,切断停机指示灯HL1的供电电源,HL1熄灭;常开辅助触点KM-4闭合,运行指示灯HL2点亮,指示电动机处于工作状态。

当需要电动机停机时,按下停止按钮SB2,交流接触器KM线圈失电,其常开辅助触点KM-2复位断开,解除自锁功能;常开主触点KM-1复位断开,切断电动机的供电电源,电动机停止运转。

同时,KM的常闭辅助触点KM-3复位闭合,停机指示灯HL1点亮,指示电动机处于停机状态;常开辅助触点KM-4复位断开,切断运行指示灯HL2的电源供电,HL2熄灭。
