开关按钮是用于控制仪器、仪表或设备等装置的部件,可以使被控制装置再开和关两种状态下相互转换,即开关是一个控制电路打开与关闭的器件。在电工电路图中,开关按钮以专用的图形符号和电路标识进行体现。

然而,由于开关按钮种类较多,不同类型的开关按钮在电路中的图形符号和电路标识也不同,识读电工电路图时,应首先熟悉和区分这些不同开关按钮的电路符号和标识,为识读整个电工电路做好准备。

1.开关部件的图形符号和电路标识

开关部件的主要特性就是具有接通和断开电路的功能,利用这种功能可实现对各种电子产品及电气设备的接通、切断、转换控制。

开关部件在电工电路中的标识通常分为两部分,一部分是图形符号标识开关部件的类型;一部分是以“字母+数字”标识该开关部件在电路中的名称、序号等信息。

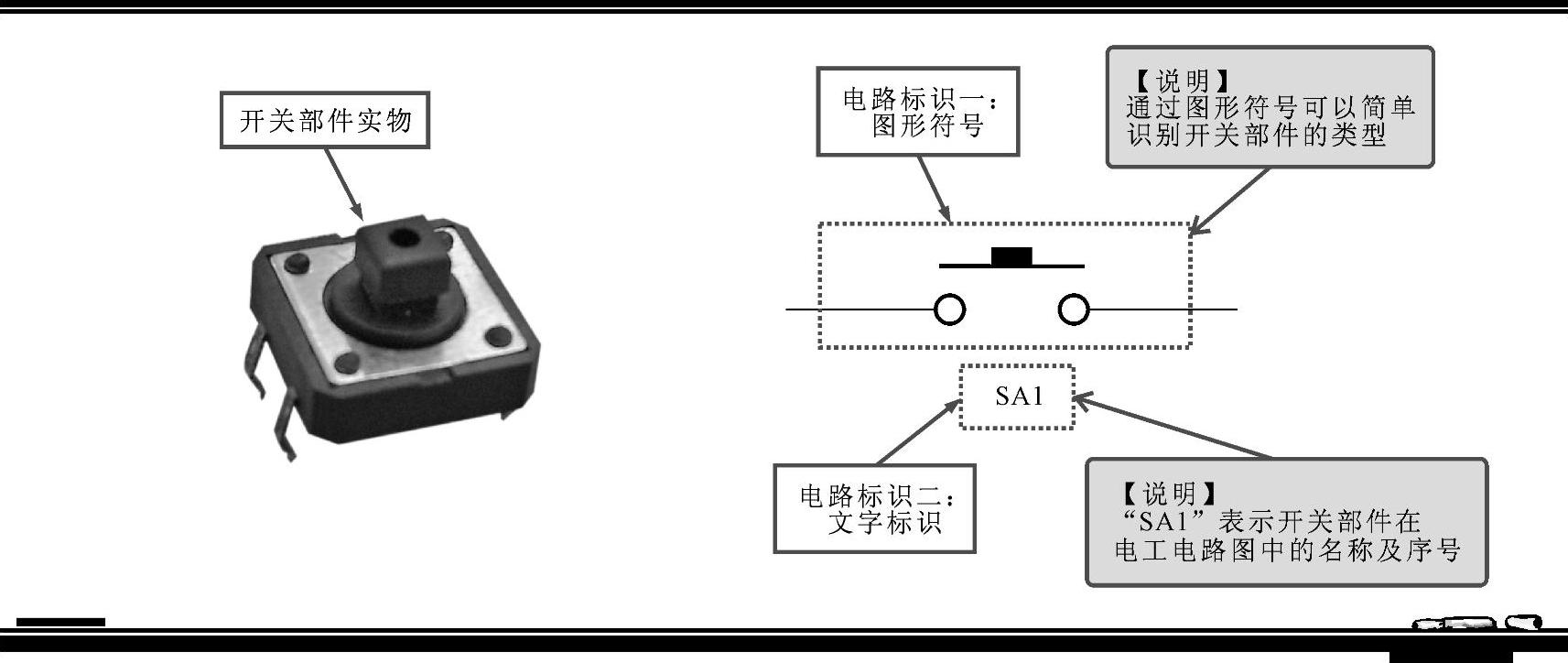

典型开关部件的图形符号和电路标识如图2-1所示。

可以看到,开关部件主要由带有引线的两个小圆圈和代表控制部件的粗横线构成,两个小圆圈表示开关的两个端点;两根引线用于该开关部件与电工电路中其他器件进行连接构成电子线路;粗横线是开关的控制部分,当横线搭在两个小圆圈上,表示开关接通;当横线与小圆圈分离,表示开关断开。

在电工电路图中,可以通过开关部件的电路符号和相关标识来实现对开关部件的识别。


图2-1 典型开关部件的图形符号和电路标识

在电工电路中,开关部件种类多样,不同类型的开关部件,其功能和电路标识都会有所区别,因此,了解不同类型的开关部件的符号标识含义,对识读电工电路图有重要意义。

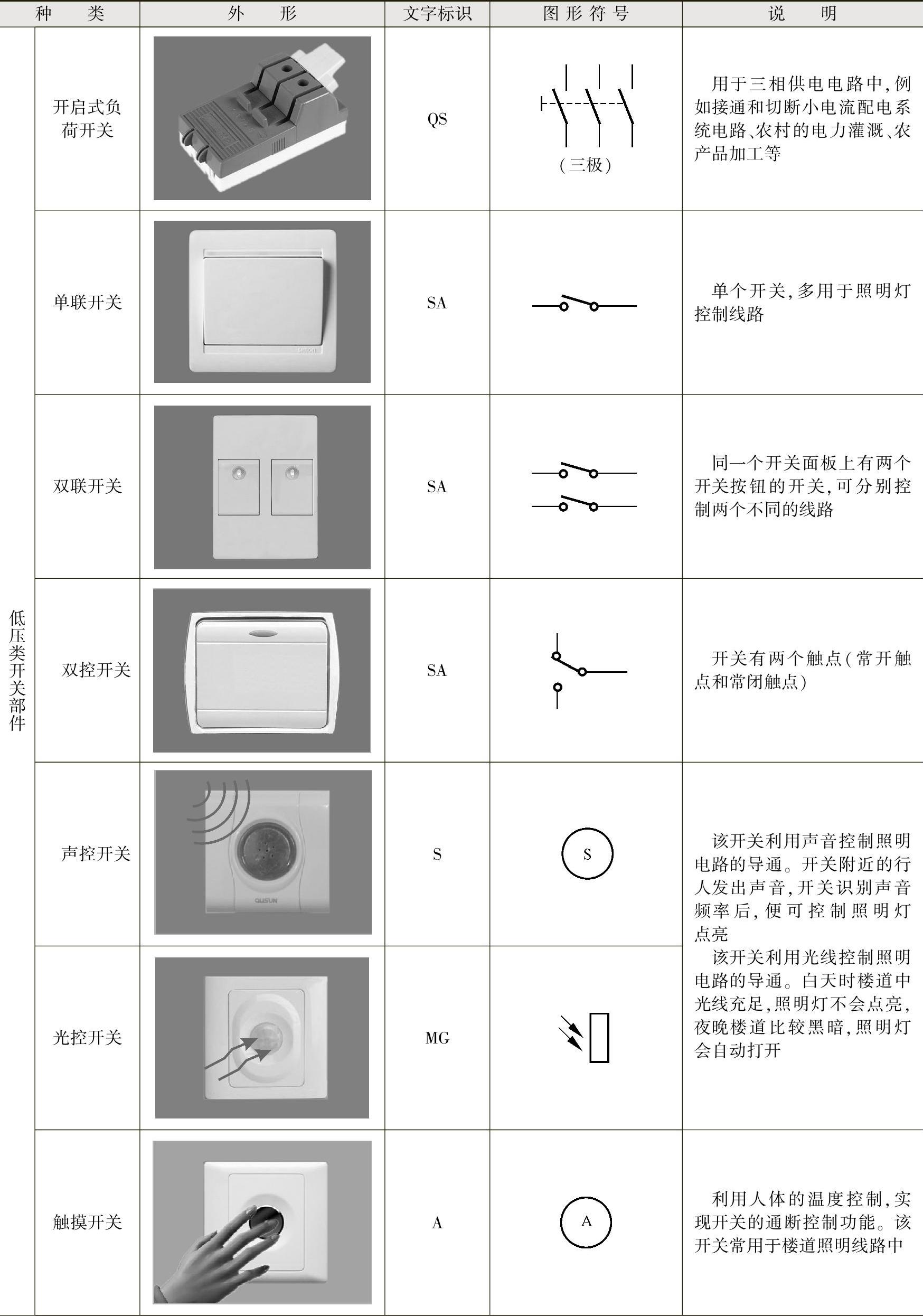

常见开关部件的外形、图形符号和电路标识如表2-1所示。

表2-1 常见开关部件的外形、图形符号和电路标识


(续)


(续)


2.按钮部件的图形符号和电路标识

按钮部件具有接通与断开电路的功能,实际上也是一种控制电路的开关。按钮部件在电工电路中的标识通常分为两部分,一部分是图形符号,标识主令电器的类型;一部分是以“字母+数字”标识该主令电器在电路中的名称序号等信息。

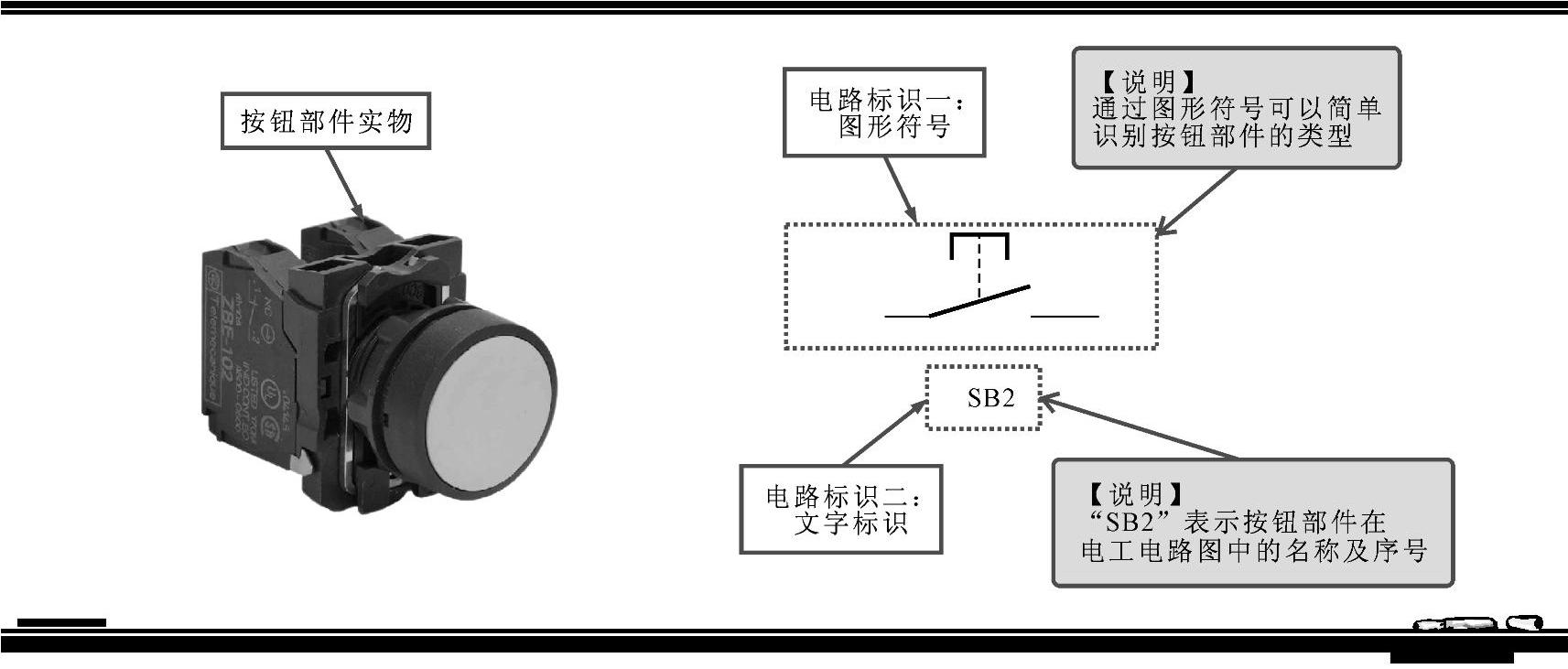

典型按钮部件的图形符号和文字标识如图2-2所示。


图2-2 典型按钮部件的图形符号和文字标识

在电工电路中,按钮部件种类多样,不同类型的按钮部件,其功能和电路标识都会有所区别,因此,了解不同类型的按钮部件的符号标识含义,对识读电工电路图有重要意义。

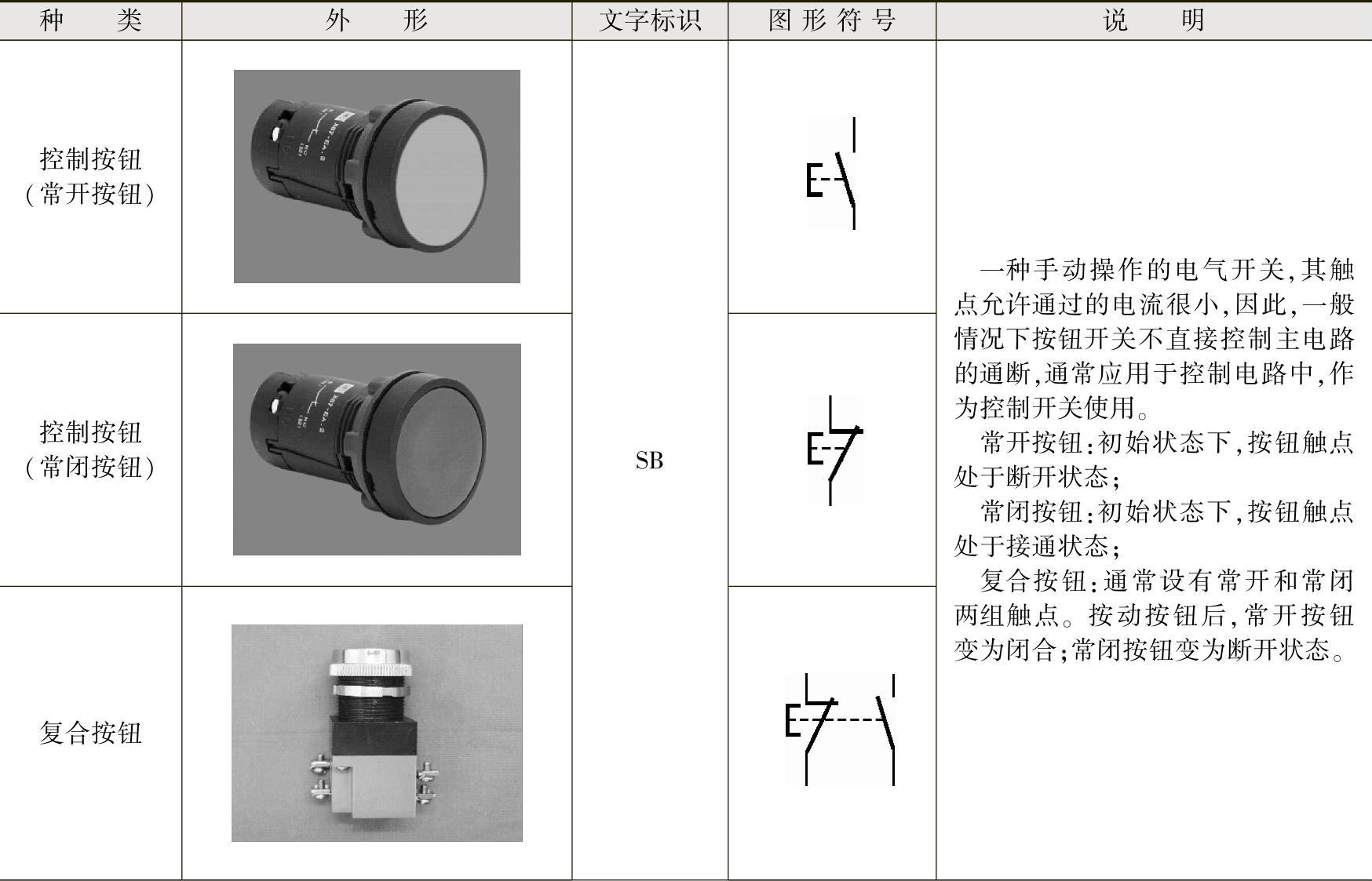

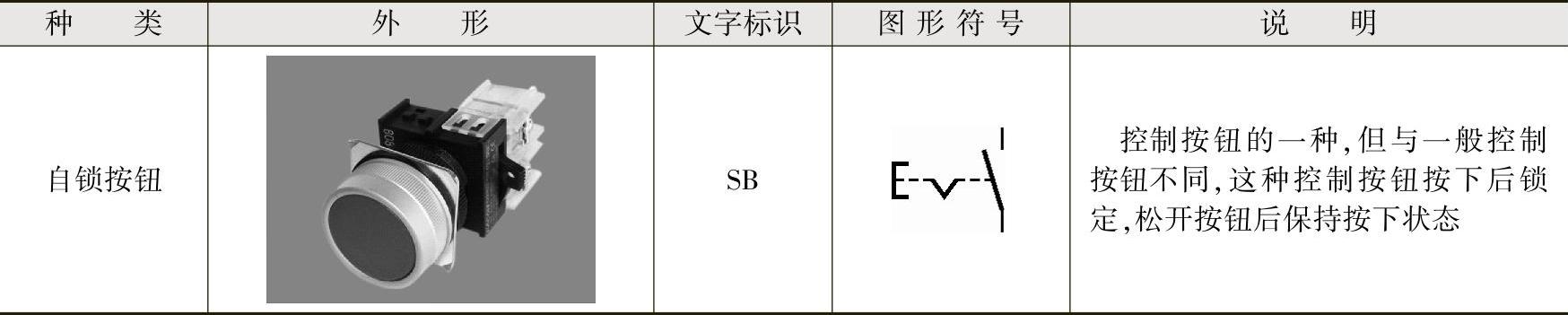

常见按钮部件的外形、图形符号和电路标识如表2-2所示。

表2-2 常见按钮部件的外形、图形符号和电路标识


(续)


3.识读典型轻触式报警电路中开关按钮的符号标识

在识读电工电路时,可根据开关按钮的电路符号,识读出电路中开关按钮的类型,然后再通过电路符号旁的标识信息了解该开关按钮的序号以及连接关系等辅助信息,这是完成电工电路识图的第一步。

(1)轻触式报警电路中开关按钮的识读训练

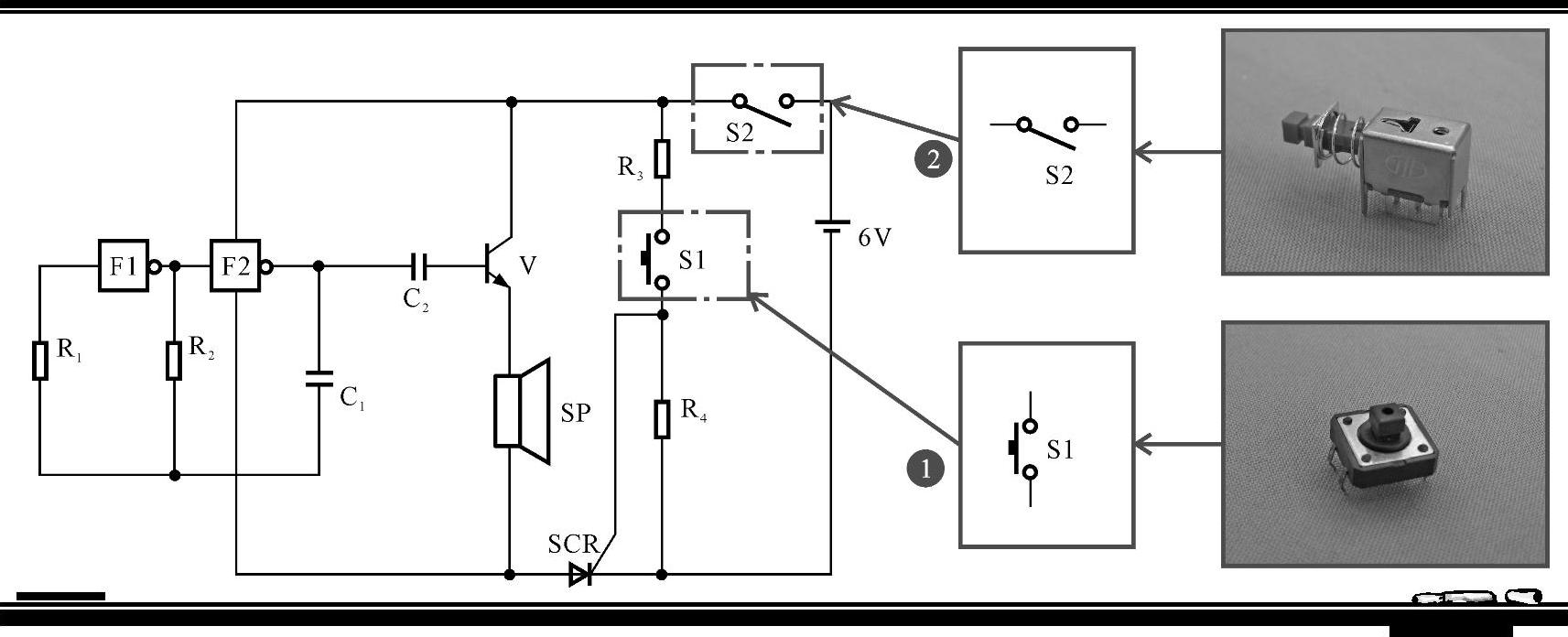

图2-3所示为典型轻触式报警电路中开关按钮的符号标识。


图2-3 典型轻触式报警电路中开关按钮的符号标识

①“978-7-111-45534-9-Chapter02-9.jpg”在电路中表示该开关为一种按动式开关,用于操作报警,“S1”标识了开关部件在电路中的序号。

②“978-7-111-45534-9-Chapter02-10.jpg”在电路中通常表示为电源开关,“S2”标识了开关部件在电路中的序号。

这是一个轻触式报警电路,只要轻触以下开关S1,则可触发晶闸管SCR,使电路接通,音频振荡信号经晶体管V放大后去驱动扬声器SP,则会持续发出报警声,直到将电源关断一次,重新处于等待状态。电源开关S2通常处于闭合状态。

(2)机床控制电路中开关按钮的识读训练

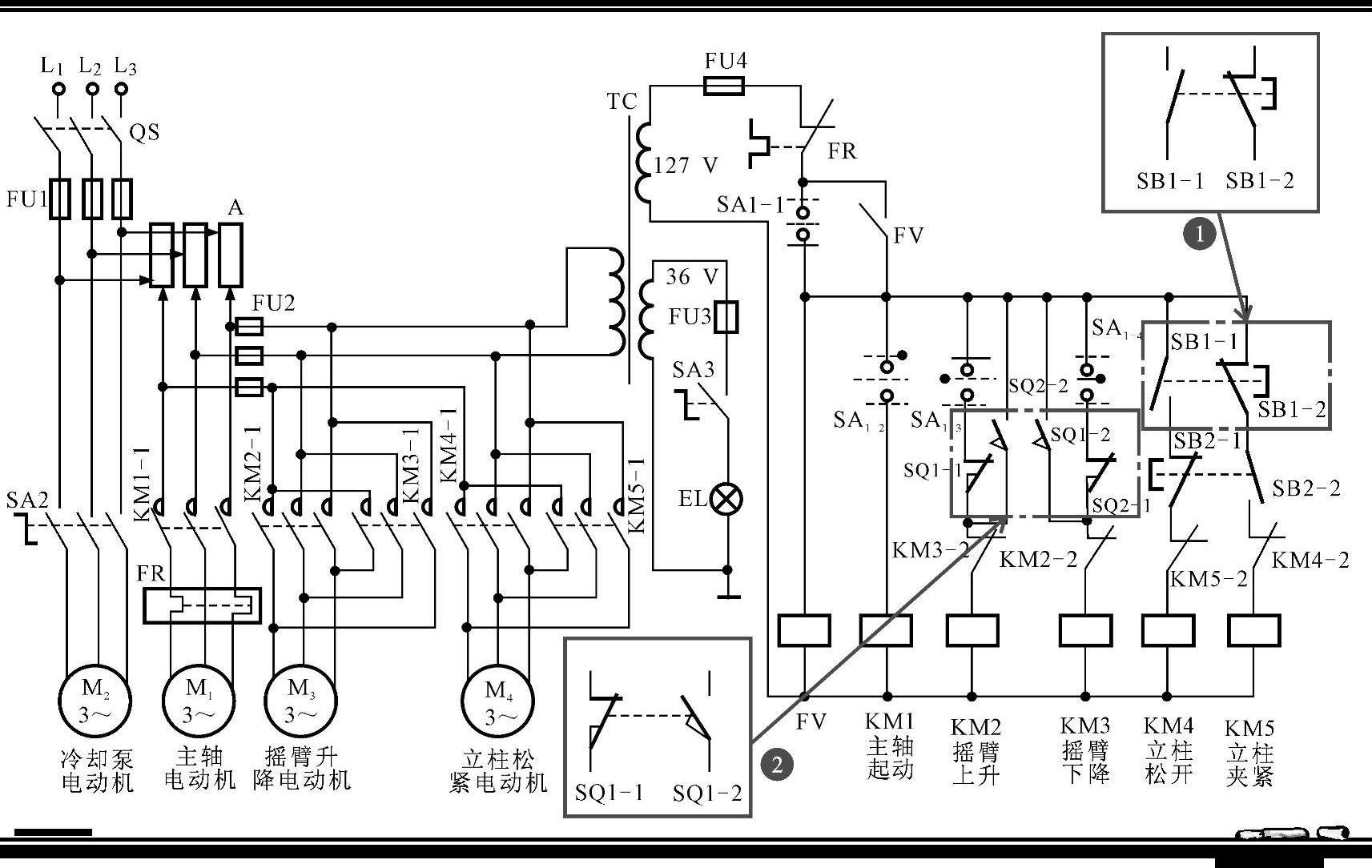

图2-4所示为典型机床控制电路中开关按钮的符号标识。

①“978-7-111-45534-9-Chapter02-11.jpg”表示复合按钮,“SB1-1”和“SB1-2”表示复合按钮SB1中两个触点在电路中的名称。

②“978-7-111-45534-9-Chapter02-12.jpg”表示位置检测开关,“SQ1-1”和“SQ1-2”表示同一个位置检测开关SQ1的两个不同触点。


图2-4 典型机床控制电路中开关按钮的符号标识

【资料】

这是一个摇臂钻床的电气控制线路,通过对控制开关的操作实现电动机的不同功能,当电源总开关QS闭合时,变压器TC开始工作,输出127V和36V交流电压,分两路:127V交流电为后级的控制开关及继电器进行供电;36V交流电经熔断器FU3、开关SA3为照明灯EL进行供电。

当按下主令电器SB1时,SB1的常开触点闭合,常闭触点断开,KM4得电,使得KM4-1吸合,立柱松紧电动机开始工作,同理按下主令电器SB2时,SB2的常开触点闭合,常闭触点断开,KM5得电,使得KM5-1吸合,立柱松紧电动机开始工作(与按下SB1的工作方式相反)。
