电工电路图形符号解析

2023-06-23 理论教育版权反馈

【摘要】：图1-12所示为屏蔽同轴电缆的图形符号，它是由表示屏蔽的符号要素“”与同轴电缆的基本图形符号“”组成的。

当我们看到一张电子电路图时，其所包含的不同元器件、装置、线路以及安装连接等，并不是这些物理部件的实际外形，而是由每种物理部件对应的图样或简图进行体现的，我们把这种“图样”和“简图”称为图形符号。

图形符号是组成电工电路图的基本单元，就好比一篇文章中的“词汇”。因此我们在学习识读电路图前，首先要正确地了解、熟悉和识别这些符号的形式、内容、含义以及它们之间的相互关系。

1.认识图形符号的基本形式

我们常见的电工电路图中的图形符号通常是一种组合形式，通常是由限定符号与基本图形符号组合，或符号要素与基本图形符号，或两个或两个以上的基本图形符号组合而成的。

（1）由限定符号与基本图形符号组合的图形符号

图1-10所示为电工电路中常用的接触器常开触点和隔离开关的图形符号，它们分别是由表示开关的基本图形符号“”、表示触点的限定符号“”和表示隔离功能的限定符号“”组合而成的。

图1-10 电工电路中常用的接触器常开触点和隔离开关的图形符号

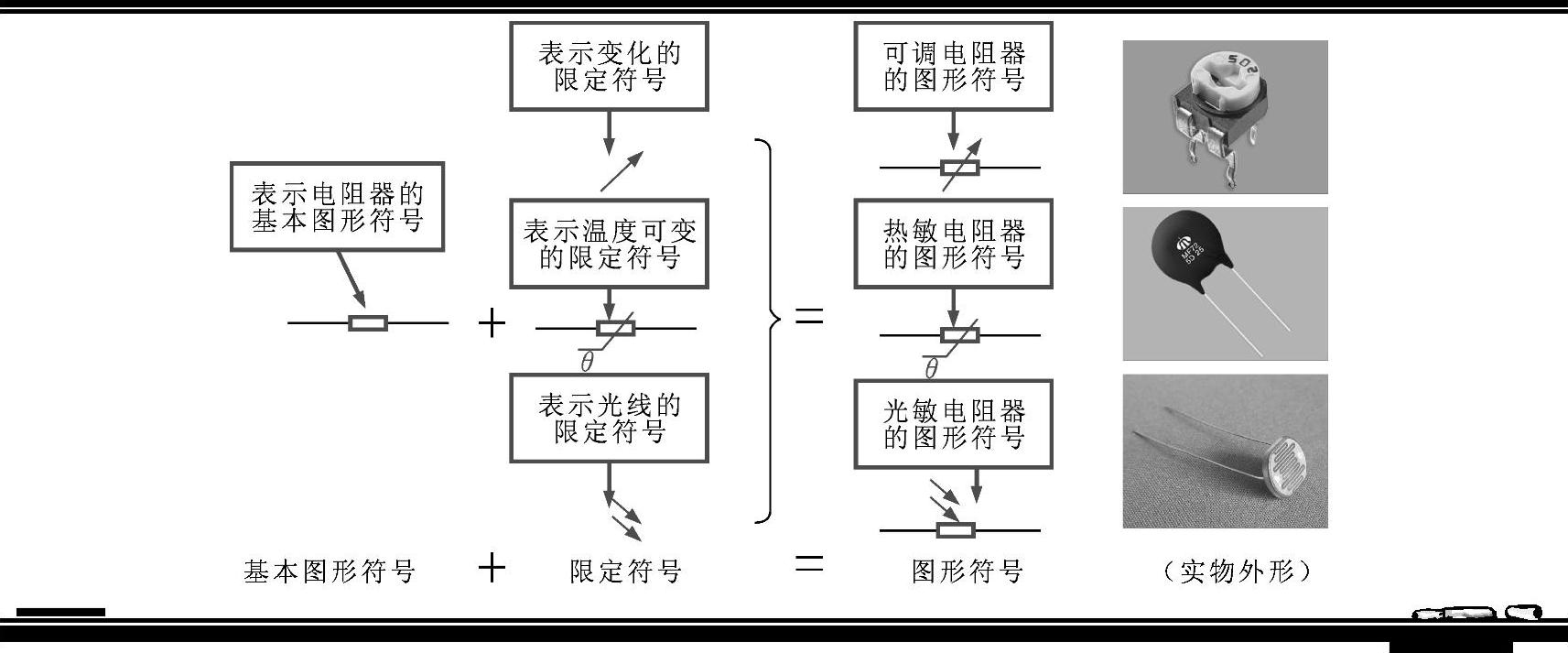

图1-11 电工电路中图形符号实例

限定符号是一种加在其他图形符号的符号，用来提供附加的信息，一般不能单独使用，必须与其他符号组合使用，构成完整的图形符号。这样，同一个基本图形符号与不同限定符号组合可组成标识不同含义的器件。如图1-11所示，在电阻器的基本图形符号上，分别加上不同的限定符号，则可以得到可调电阻器、热敏电阻器、光敏电阻器等多种图形符号。

电工电路中常见的几种限定符号如表1-7所示。

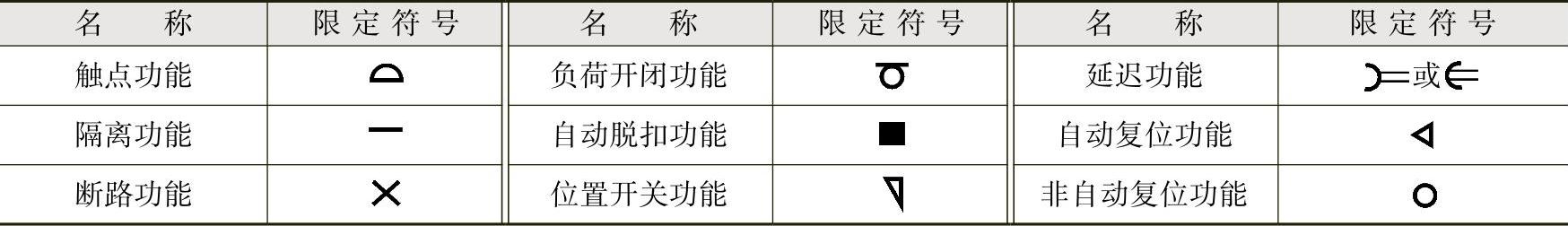

表1-7 电工电路中常见的几种限定符号

（2）符号要素与基本图形符号组合的图形符号

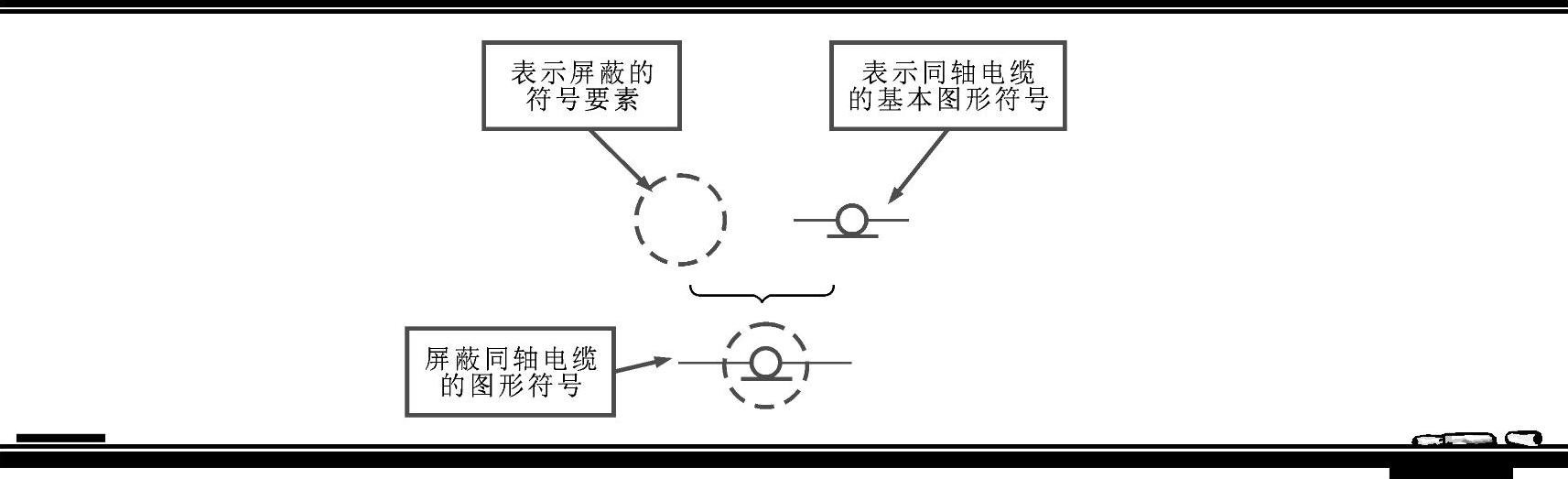

图1-12所示为屏蔽同轴电缆的图形符号，它是由表示屏蔽的符号要素“”与同轴电缆的基本图形符号“”组成的。

图1-12 屏蔽同轴电缆的图形符号

符号要素是指一种具有确定意义的简单图形，通常表示元件的轮廓或外壳，符号要素必须同其他图形符号组合使用。电工电路中常见的符号要素如表1-8所示。

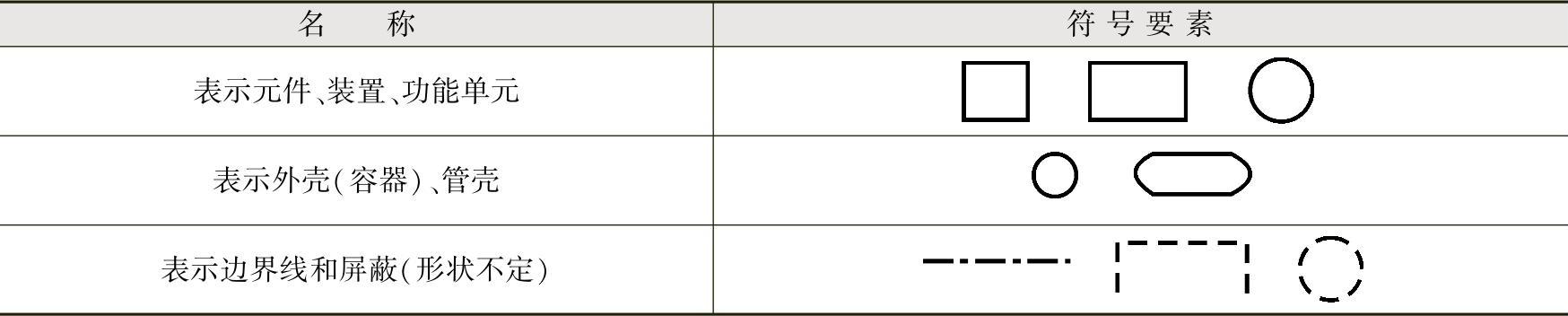

表1-8 电工电路中常见的符号要素

（3）两个或两个以上的基本图形符号组合的图形符号

图1-13所示为电工电路中常用的常开按钮和时间继电器的图形符号，这两种图形符号都是由基本的图形符号组合而成的。

基本图形符号是指用于表示该类产品或其特征的简单符号，一般可直接作为图形符号使用，也可与限定符号组合使用。此外，还有些图形符号则是由符号要素+基本图形符号+限定符号构成的，因此只要掌握基本的符号要素、一般符号和限定符号的相关含义或功能，基本上便掌握了图形符号的基本含义。

2.认识电工电路中常用的各种图形符号

根据我国2005年发布的《电气简图用图形符号》标准中，各种图形符号有1400多个，这里我们总结和归纳了一些电工电路中常用的图形符号。

图1-13 电工电路中常用的常开按钮和时间继电器的图形符号

【注意】

一般来说，在电工电路图中，以电气部件和电子元器件应用最为广泛，具体各种电气部件和电子元器件的图形符号，我们将在第2章中详细了解和认识，这里我们列举一些最基本的电气部件和电子元器件之外的一些常用图形符号，作为在进行电工电路识图时的重要参考数据。

（1）认识几种机械控制和操作件的基本图形符号

电工电路中常见的几种机械控制和操作件的基本图形符号如表1-9所示。

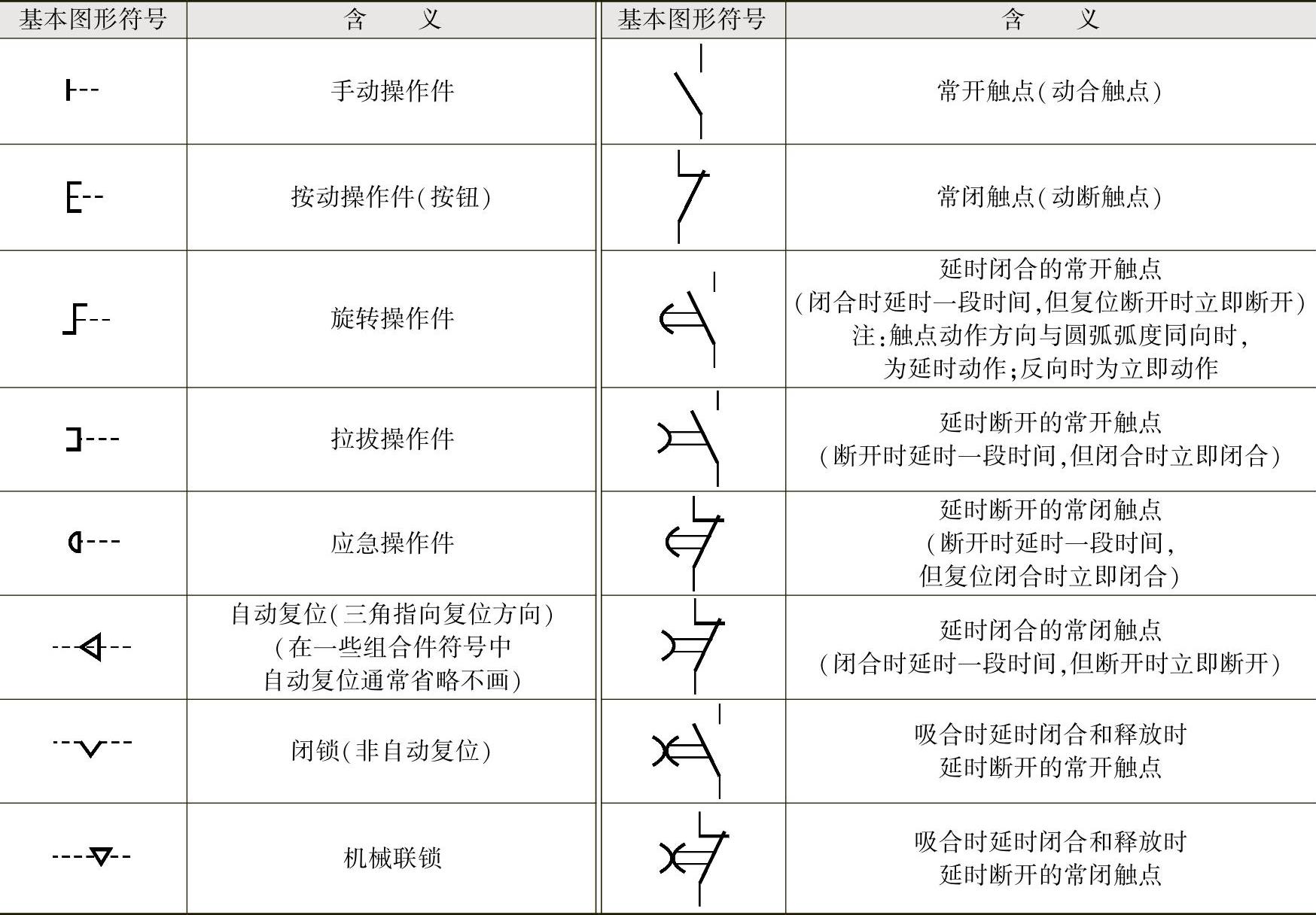

表1-9 电工电路中常见的几种机械控制和操作件的基本图形符号

（2）认识常用功能部件的图形符号

在识读电工电路过程中，还常常会遇到各种各样的功能部件的图形符号，用于标识其所代表的物理部件，例如各种电声器件、灯控或电控开关、信号器件、电动机、普通变压器等，学习识图时，需要首先认识这些功能部件的图形符号，否则电路将无法理解。

电工电路中常用功能部件的图形符号如表1-10所示。

表1-10 电工电路中常用功能部件的图形符号

（3）认识接近、接触敏感器件的图形符号

接近、接触敏感器件也常用于各种电气产品中，表1-11所示为接近、接触敏感器件的图形符号。

表1-11 接近、接触敏感器件的图形符号

（4）认识熔断器的图形符号

在电路中的熔断器的图形符号也有很多的变化，如表1-12所示。

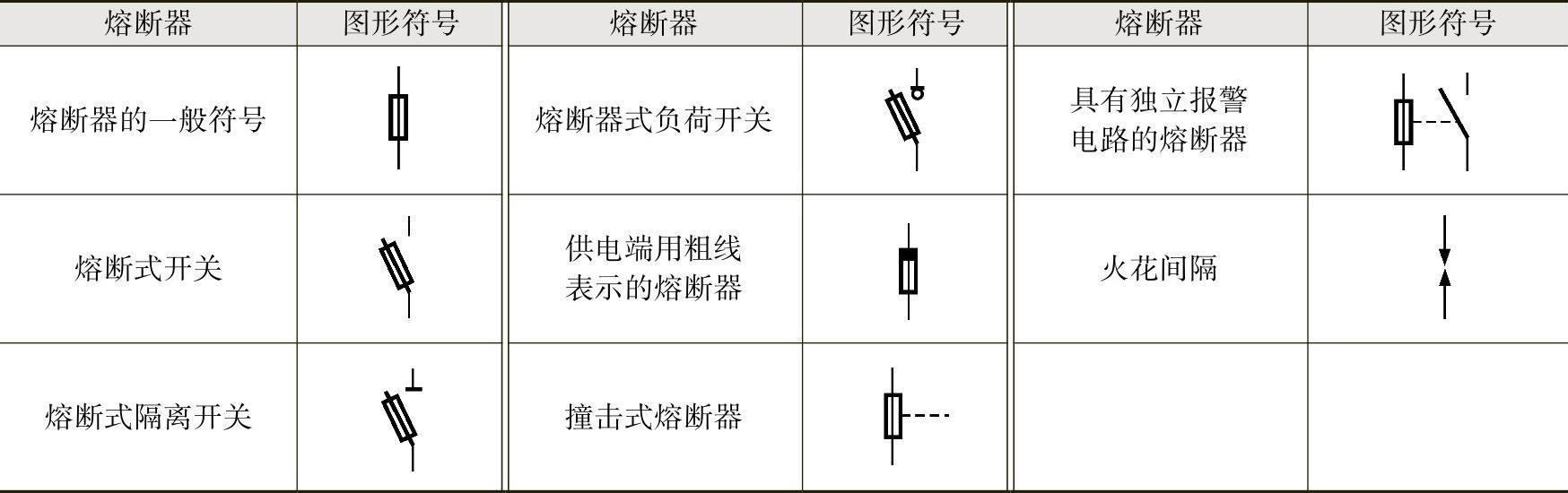

表1-12 熔断器的图形符号

（5）认识电工电路中其他常用的图形符号

除了上述的图形符号外，在电工电路中还常常绘制具有专门含义的图形符号，认识这些符号对于快速和准确理解电路图十分必要。例如，表1-13所示为电工电路中另外几种常用的图形符号。

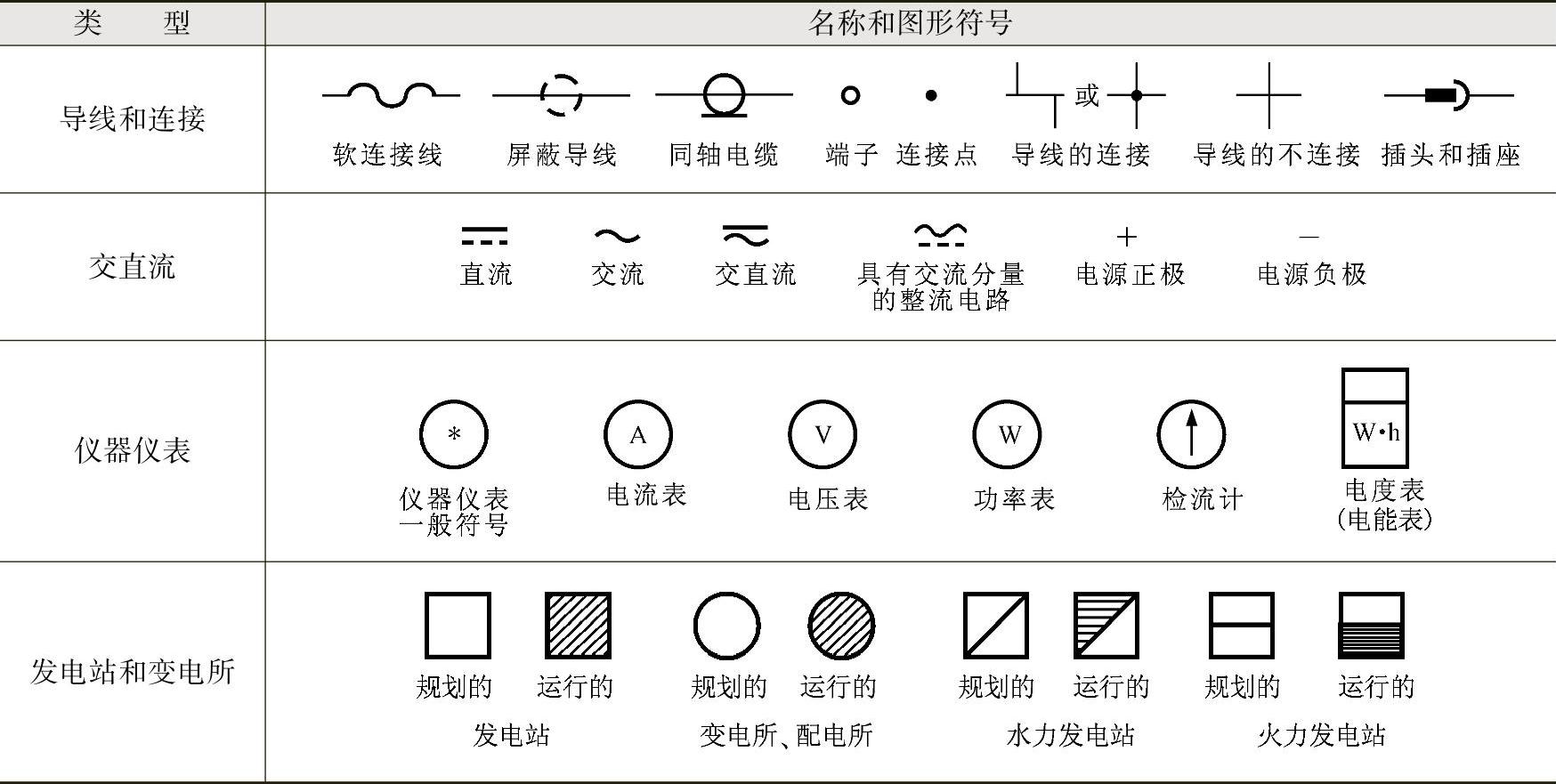

表1-13 电工电路中另外几种常用的图形符号
