文字符号是电工电路中常用的一种字符代码，一般标注在电路中的电气设备、装置和元器件的近旁，以标识其名称、功能、状态或特征。

文字符号一般可分为基本文字符号、辅助文字符号和字母+数字代码组合符号。文字符号可以用单一的字母代码或数字代码来表示，也可以用字母与数字组合的方式来表示。

1.基本文字符号

基本文字符号用以表示电气设备、装置、元器件以及线路的种类名称和特性，如图1-7所示。

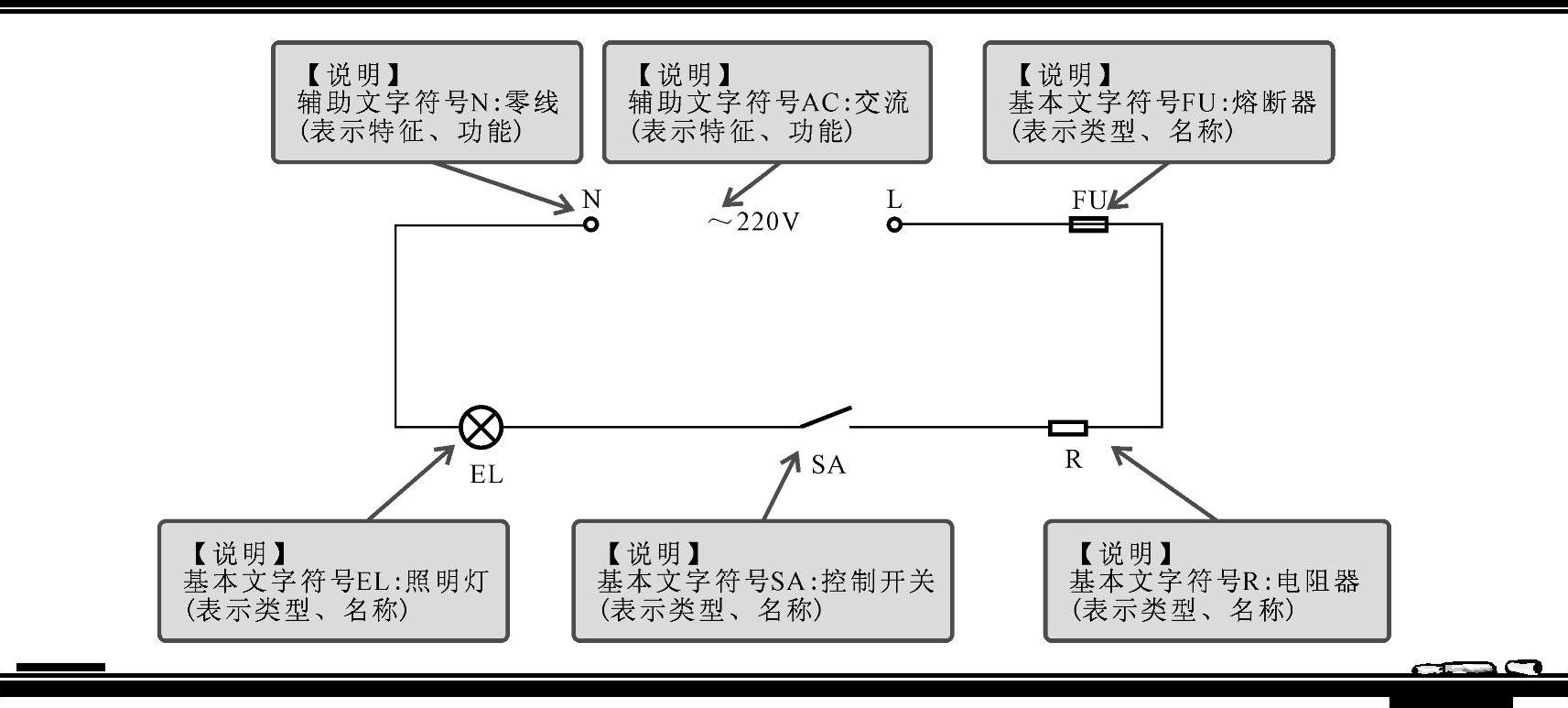

图1-7 电工电路中的基本文字符号

基本文字符号一般分为单字母符号和双字母符号。其中，单字母符号是按拉丁字母将各种电气设备、装置、元件划分为23个大类，每大类用一个大写字母表示。如“R”表示电阻器类，“S”表示开关类，在各种电工电路中，单字母优先选用。

双字母符号由一个表示种类的单字母符号与另一个字母组成。通常以单字母符号在前，另一个字母在后的组合形式。如“F”表示保护器件类，“FU”表示熔断器；“G”表示电源类，“GB”表示蓄电池，“B”为蓄电池的英文名称（Battery）的首字母。“T”表示变压器类，“TA”表示电流互感器，“A”为电流表的英文名称（Ammter）的首字母。

电工电路中常见的基本文字符号如表1-1所示。

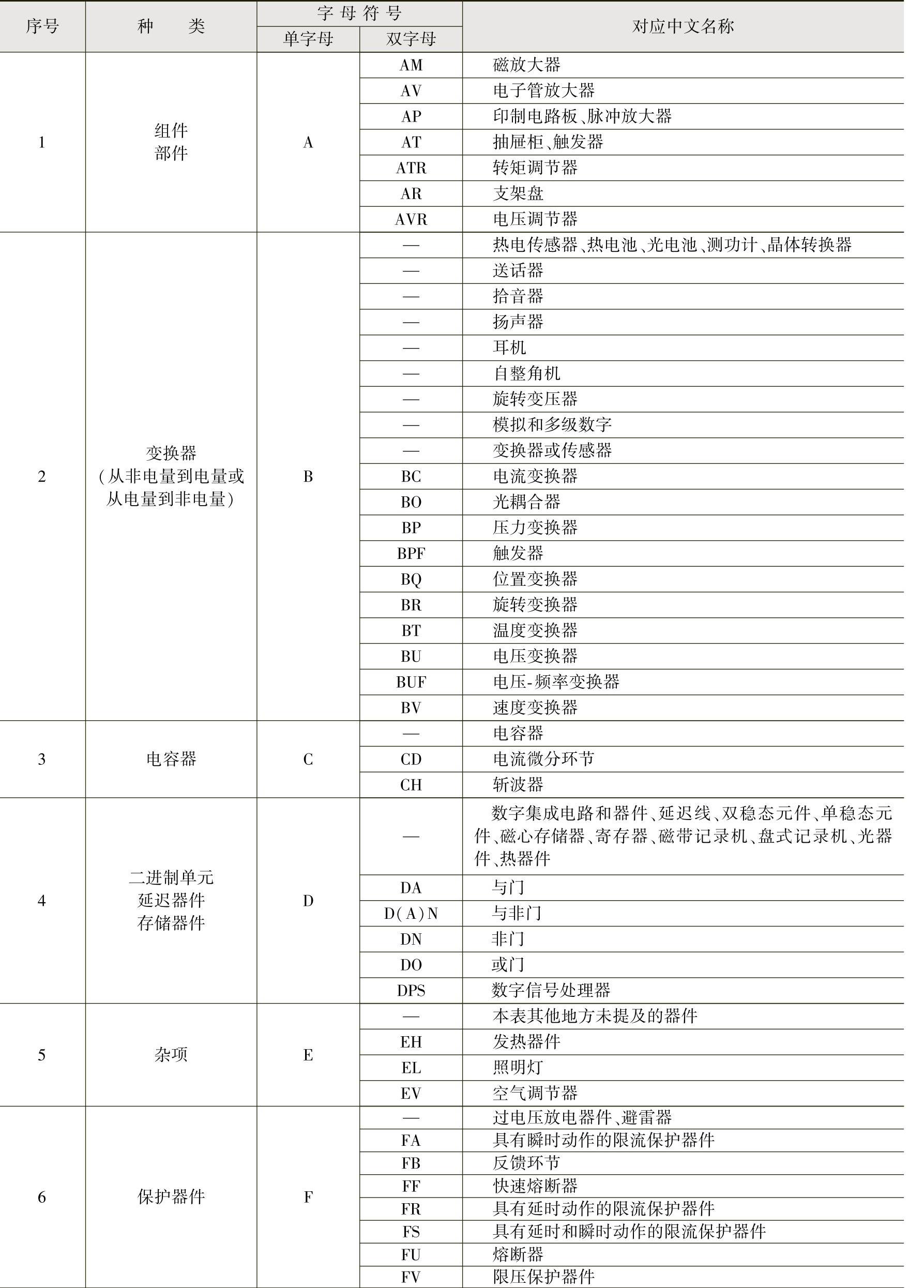

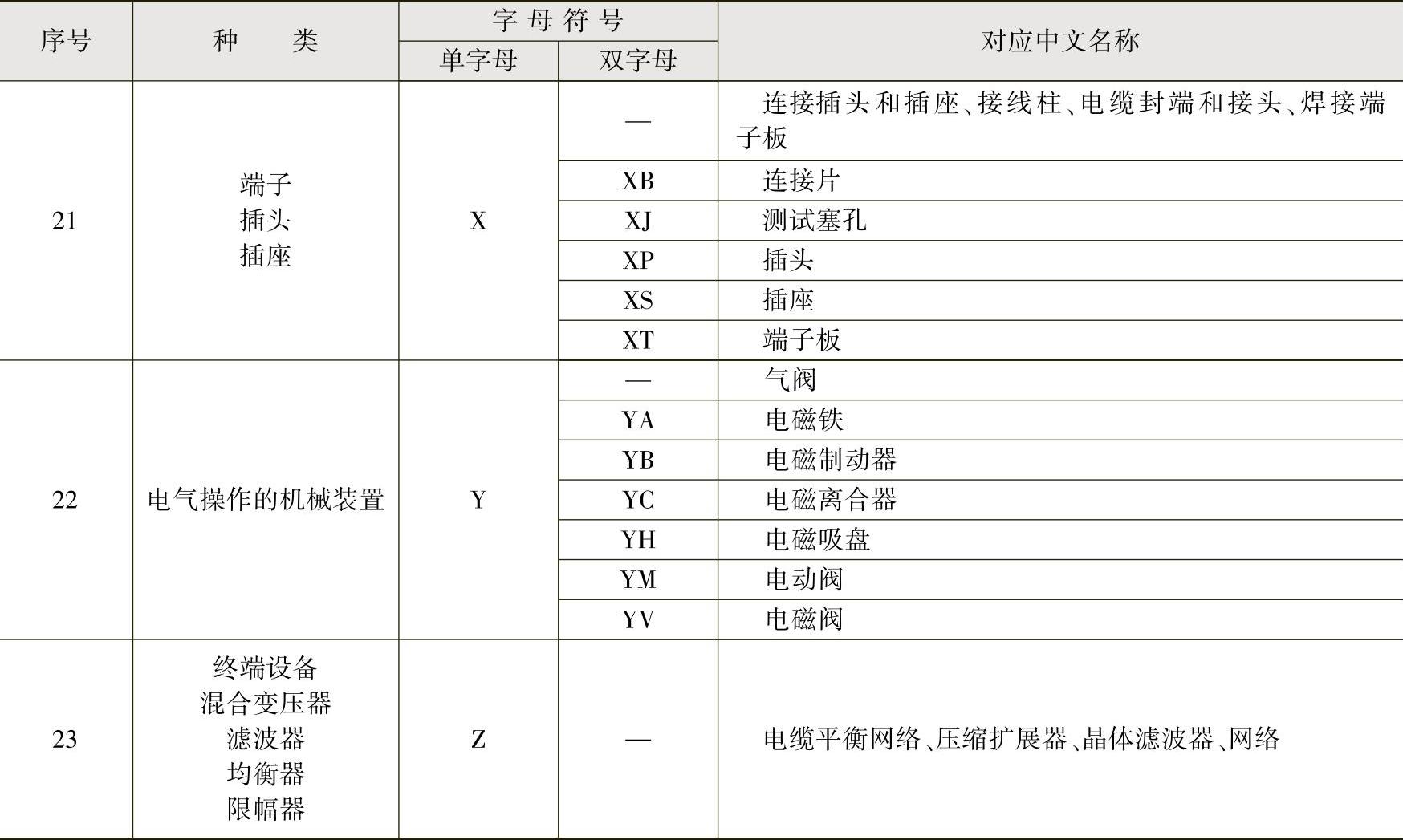

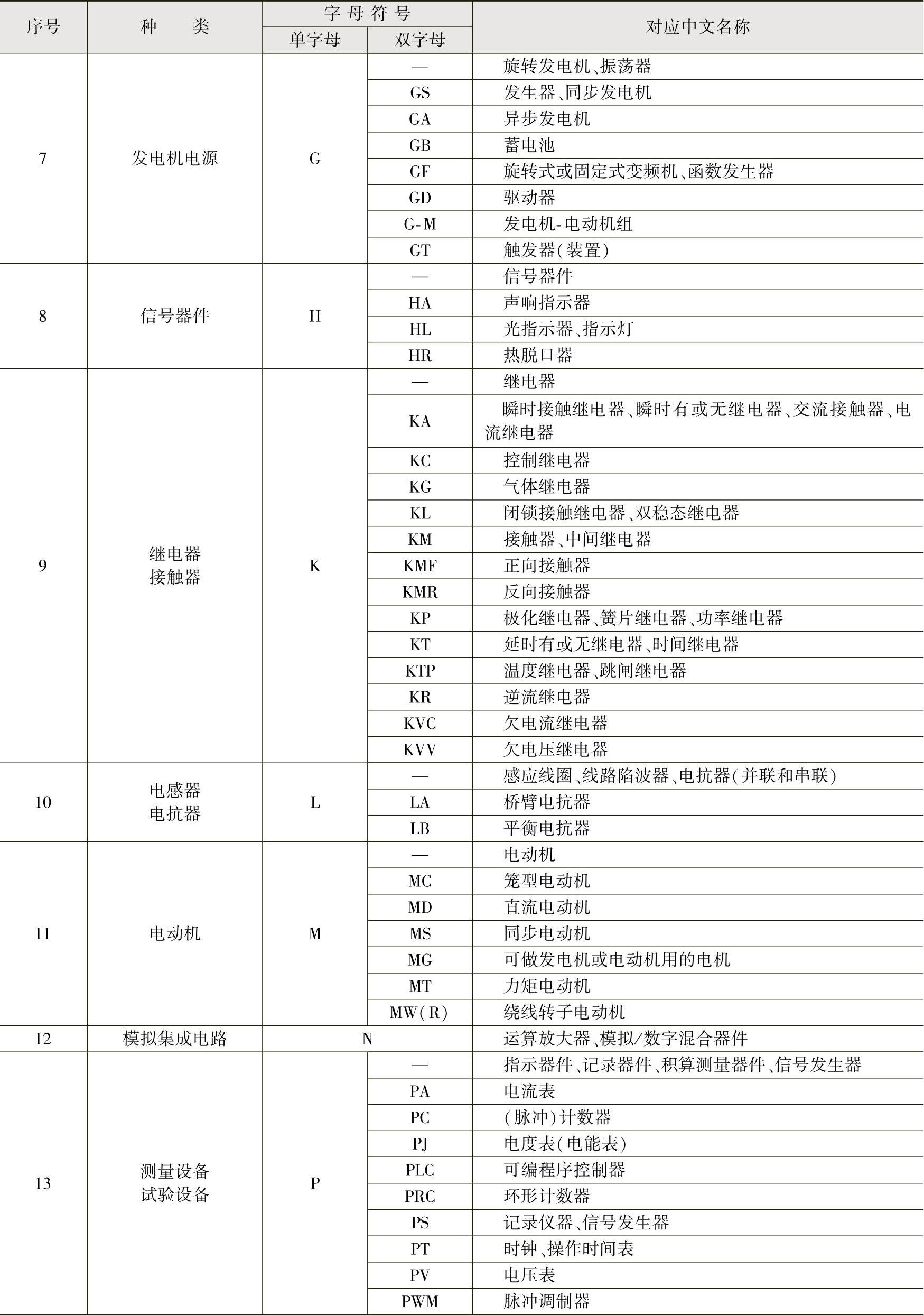

表1-1 电工电路中常见的基本文字符号

（续）

2.辅助文字符号

根据前文，我们了解了电气设备、装置和元件的种类名称和基本文字符号表示，而它们的功能、状态和特征则用辅助文字符号表示，如图1-8所示。

图1-8 典型电工电路中的辅助文字符号标识

辅助文字符号通常用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用常用缩略语或约定俗称的习惯用法构成，一般不能超过三位字母。如“IN”表示输入，“ON”表示闭合，“STE”表示步进，“起动”采用“START”的前两位字母“ST”表示；而表示“停止（STOP）”的辅助文字符号必须用3个字母表示，即“STP”。

辅助文字符号也可放在表示种类的单字母符号后边组合成双字母符号，此时辅助文字符号一般采用表示功能、状态和特征的英文单词的第一个字母。如“YB”表示电磁制动器等。

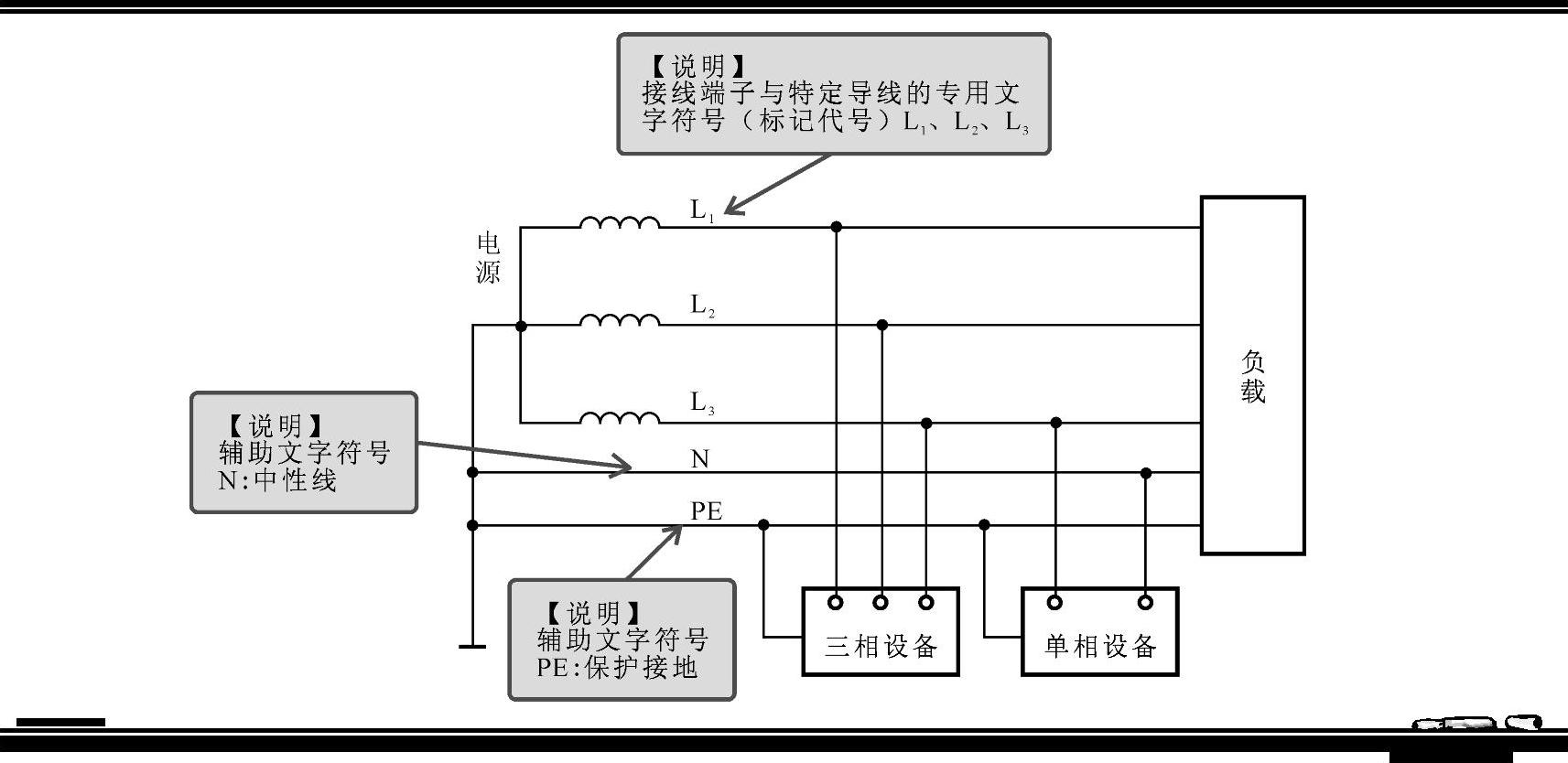

某些辅助文字符号本身具有独立的、确切的意义，也可以单独使用。如“N”表示交流电源的中性线，“DC”表示直流电，“AC”表示交流电，“PE”表示保护接地等。

电工电路中常用的辅助文字符号如表1-2所列。

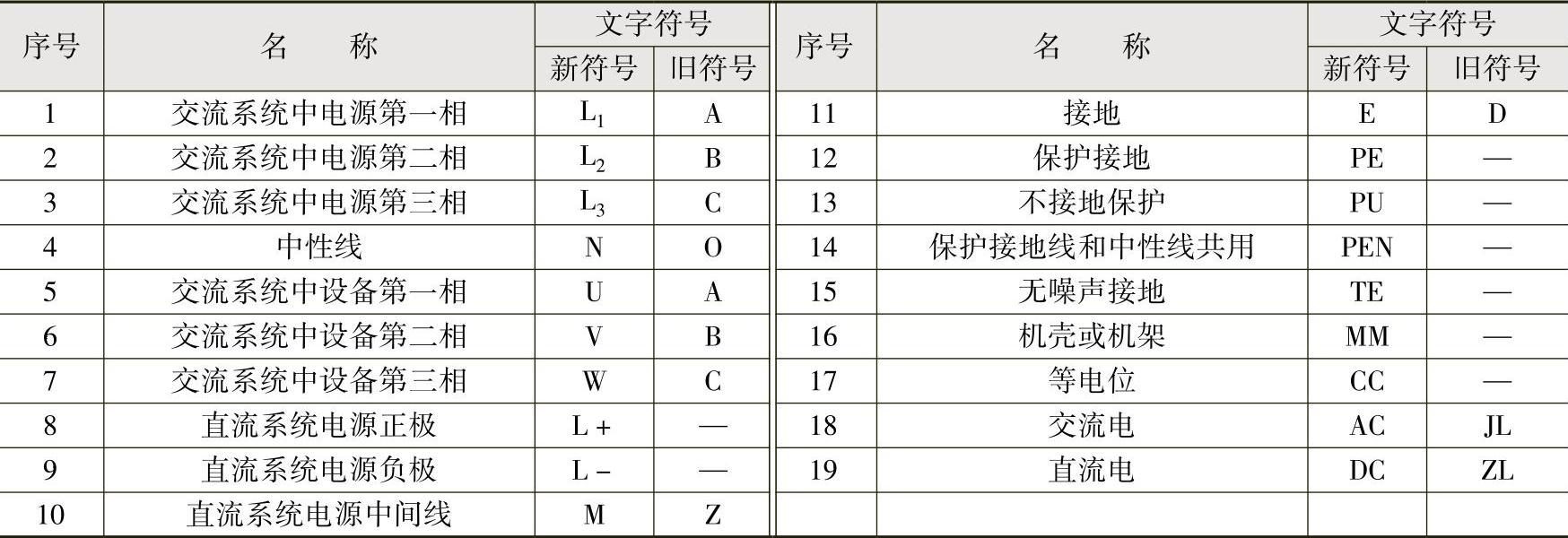

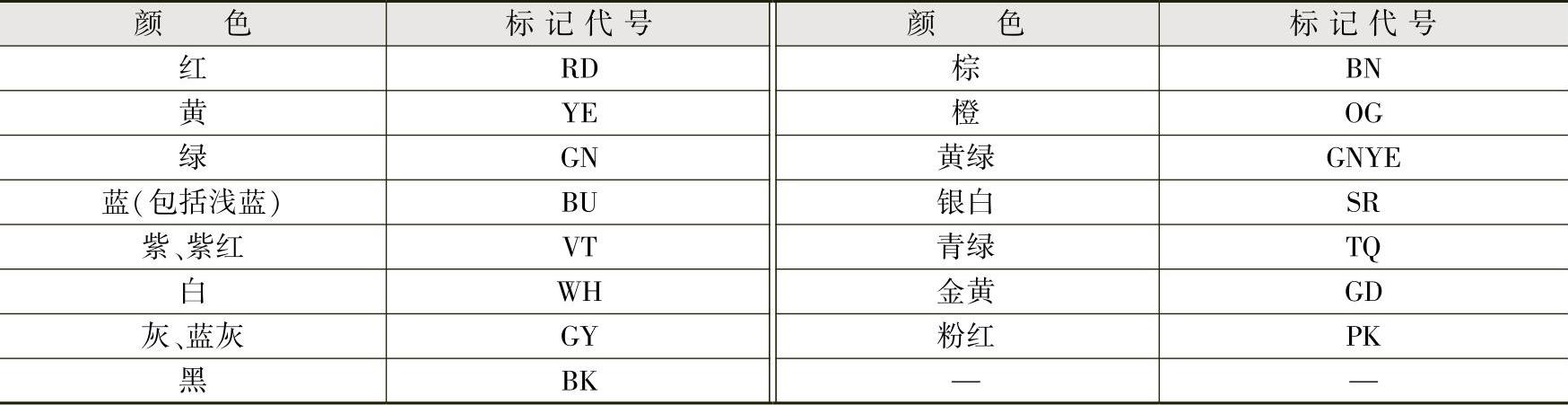

表1-2 电工电路中常用的辅助文字符号

3.字母+数字代码组合的文字符号

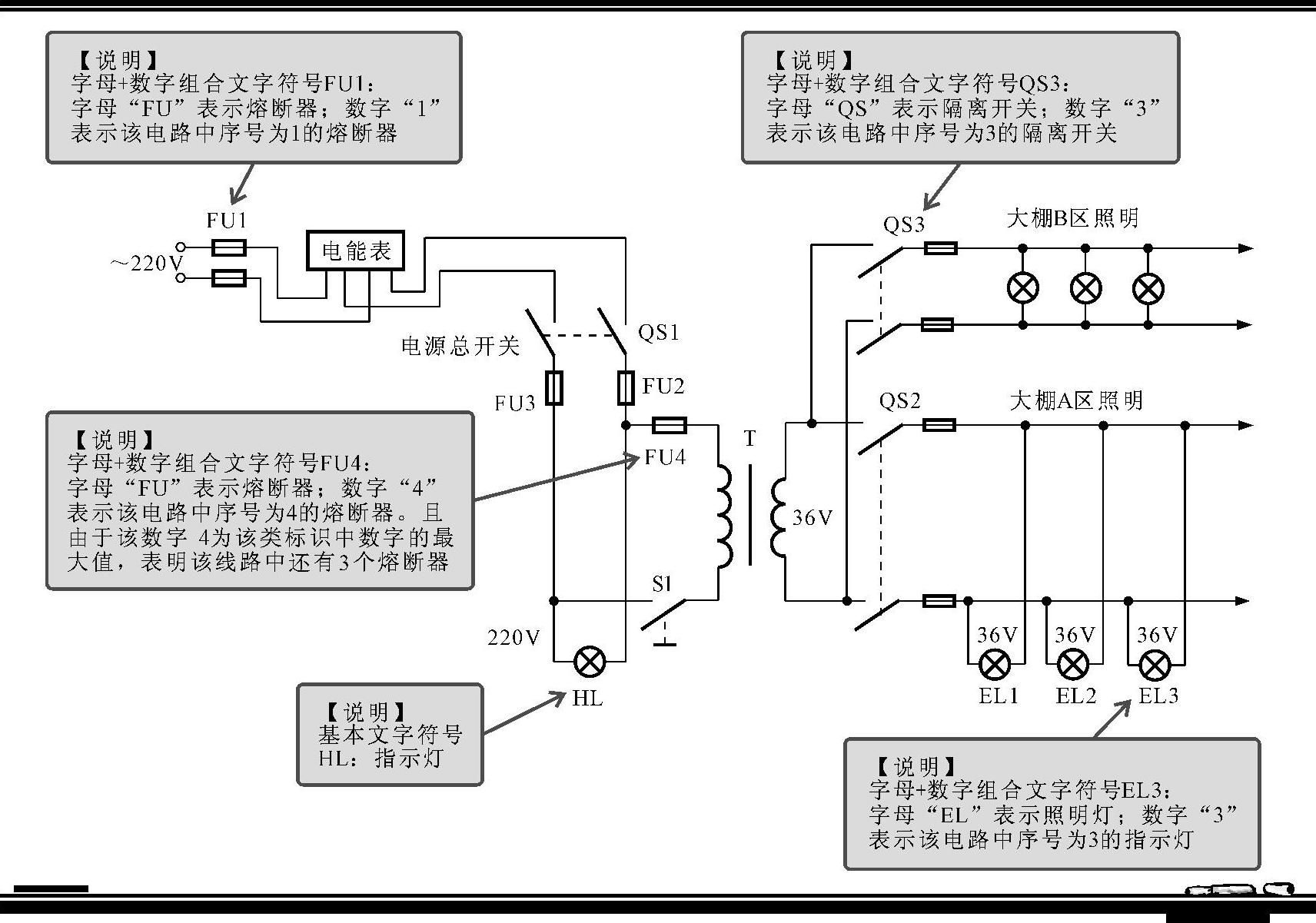

字母+数字代码是目前最常采用的一种文字符号。其中，字母表示了各种电气设备、装置和元器件的种类或功能，数字标识其对应的编号（序号），如图1-9所示。

将数字代码与字母符号组合起来使用，可说明同一类电气设备、元件的不同编号。如电气线路中有3个相同类型的继电器，则其文字符号分别为“KA1、KA2、KA3”，反过来说，电工电路中，相同字母标识的器件为同一类器件，字母后面的数字最大值表示该线路中该器件的总个数，例如图1-9中，以字母FU作为文字标识的器件有4个，即FU1、FU2、FU3、FU4，分别表示该线路中的第一个熔断器、第二个熔断器、第三个熔断器、第四个熔断器，且该线路中有4个熔断器。

【注意】

一般来说，组合式的文字符号有两种形式，数字代码可放在电气设备、装置或元件的前面或后面，如“1KM”或“KM1”，他们所表示的意义是相同的。
