电工电路的应用范围及功能

2023-06-23 理论教育版权反馈

【摘要】：电气系统维修人员主要依据电工电路原理图来完成对设备和系统工作原理的分析，以此来指导维修工作。

电工电路通常用于电气设备的安装接线、调试、维修等工作中，根据电工电路图，电工人员可以了解电气设备的工作过程、电气控制、供电线路的组成以及电路关系等，使电工人员在安装接线、调试、维修中能够快速、准确地进行操作。

在实际的生产、维修工作中，电工电路的连接关系、控制关系以及工作过程会通过不同的电工电路图来体现。

通常，我们将表达大体的电气系统的规模、主要特性和组成情况的电路图称为电工电路概略图；表达电路特性和电气原理的电路图称为电工电路原理图；而对于体现各组成部件或装置的实际位置关系的电路图称为电工电路接线图。

不同类型的电工电路图有不同的特点和用途。

1.电工电路概略图

电工电路概略图也称系统图或框图，这种电路图主要反映电气线路的基本结构和连接关系，所表达的内容比较简单、概括。例如，图1-1所示为某建筑物的室外照明线路概略图。

在图1-1中，我们可以清楚地了解整个电工线路的规模、系统组成和线路顺序等方面的信息。

在实际生产维修中，电工人员往往会依据电工电路概略图完成对整个电工线路整体关系的理解，有助于从整体上把握整个电工线路系统或分系统的基本组成、相互关系及其主要特征。

2.电工电路原理图

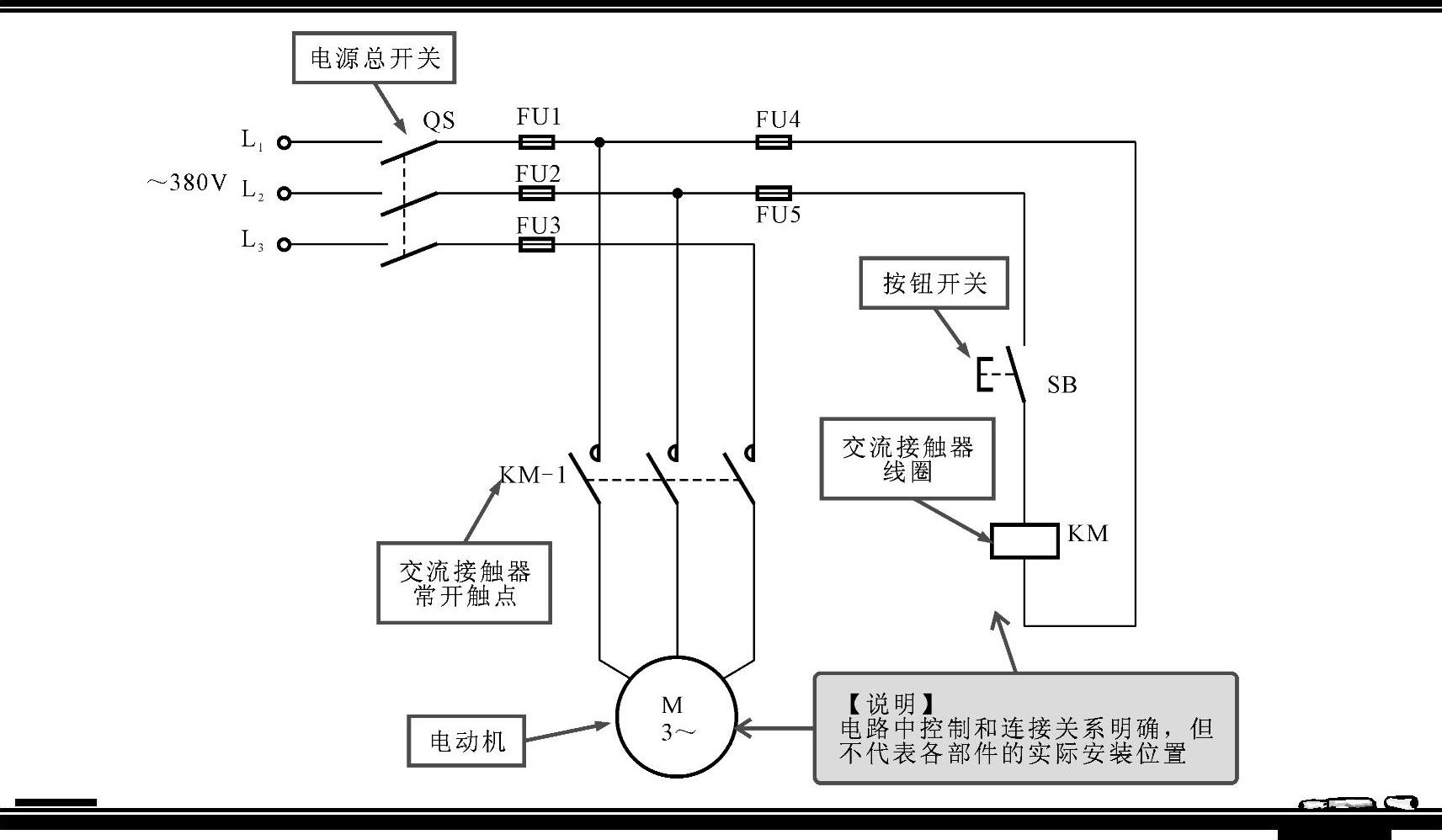

电工电路原理图是电子产品非常重要的一种电路图。在这种电路图中，详细地画出了各种组成部件或装置的图形符号，并用规则的导线连接来表现各部件之间的连接关系。例如，图1-2所示为一种典型电动机起动控制的电路原理图。

图1-1 某建筑物的室外照明线路概略图

图1-2 一种典型电动机起动控制的电路原理图

电工电路原理图直观且具体地体现了电路的操作控制原理，且详细地表示出设备或系统的全部组成和连接关系，不过电工电路原理图中各元件的连接和分布布局并不是其在电路中的实际位置。电气系统维修人员主要依据电工电路原理图来完成对设备和系统工作原理的分析，以此来指导维修工作。

很多时候，电气设备安装人员也会借助电工电路原理图来完善对接线调试电工电路的理解，确保接线和调试工作的顺利进行。

3.电工电路接线图

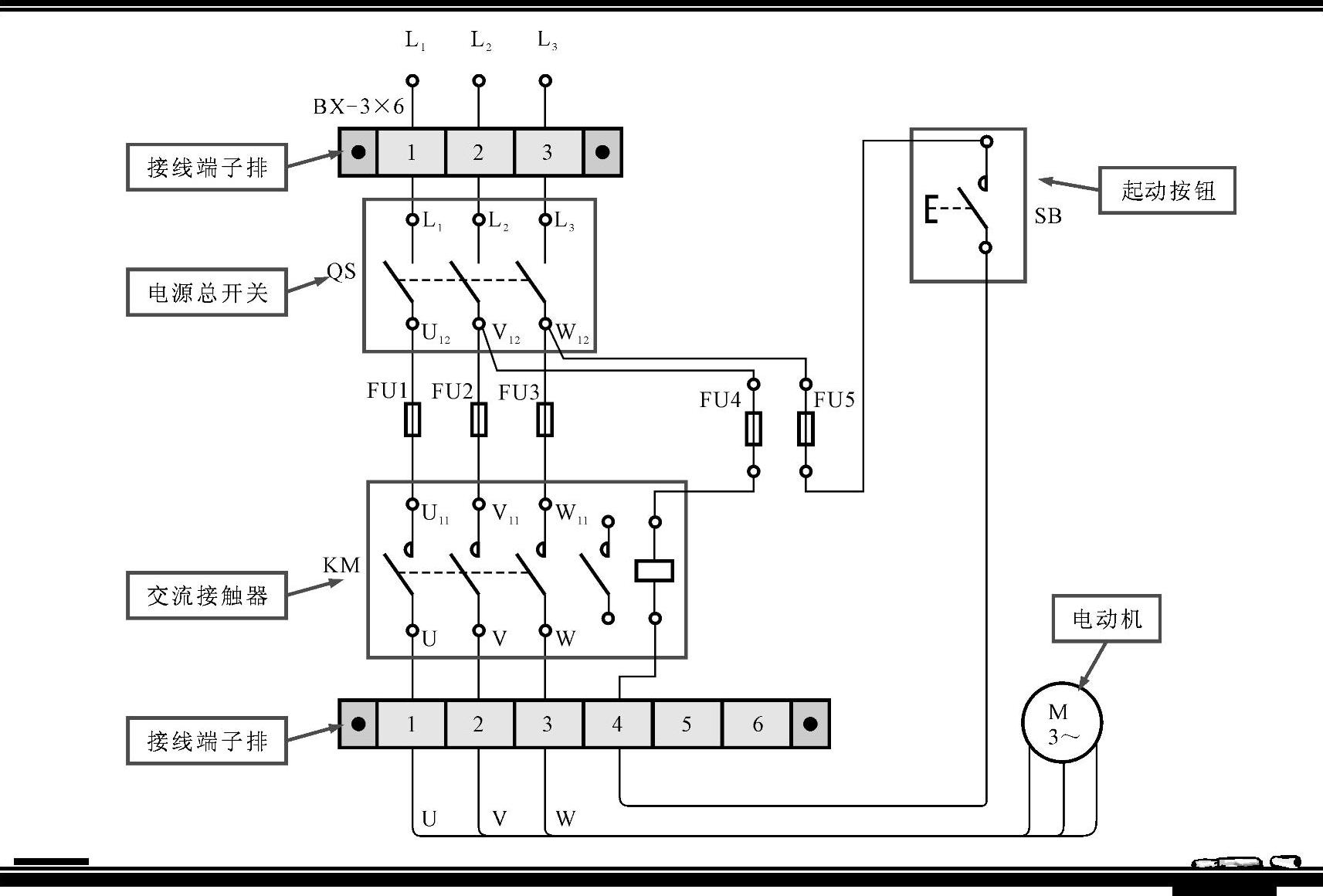

电工电路接线图重点突出电工电路各电气部件或电子元器件的实际位置及它们之间的连接关系，图1-3所示为典型电动机的点动控制线路接线图。

在图1-3中，我们可以清楚地了解电工电路中各电气部件或电子元件的实际安装位置、连接关系等，电气设备安装人员主要依据电工电路接线图来完成对电气线路的安装和接线。

另外，由于这种电路体现了实际连接关系，电工人员除了根据接线图进行安装接线外，还可应用于线路检查、线路维修和故障处理。

图1-3 典型电动机的点动控制线路接线图
