所以实际的逆变电路基本都采用PWM 控制方式。PWM 控制方式也正是由于在逆变电路中的成功应用,才在电力电子装置中得到了广泛的应用。PWM控制即脉冲宽度调制技术,通过对一系列脉冲的宽度进行调制来等效地获得所需要波形的一种控制技术。本章主要分析PWM 控制技术的基本原理,讨论单相、三相SPWM 逆变电路及其控制方法,介绍PWM 控制技术的应用及PWM 控制电路的仿真。......
2023-06-23
PWM 控制的理论基础是面积等效原理,即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。“冲量”指窄脉冲的面积,“效果基本相同”是指环节的输出响应波形基本相同。
图6.1 给出了4 个形状不同的窄脉冲,但它们的面积(冲量)都等于1,将它们分别加到图6.2(a)所示的电流具有惯性环节的RL 电路中,所得到的响应如图6.2(b)所示。从图6.2(b)可以看出,分别以4 个窄脉冲作为输入加在RL 电路中得到的电流波形非常接近。在i(t)的上升段,i(t)的形状也略有不同,但其下降段则几乎完全相同。脉冲越窄,各i(t)响应波形的差异也越小。如果周期性地施加上述脉冲,则响应i(t)也是周期性的。用傅里叶级数分解后将可看出,各i(t)在低频段的特性将非常接近,仅在高频段有所不同。

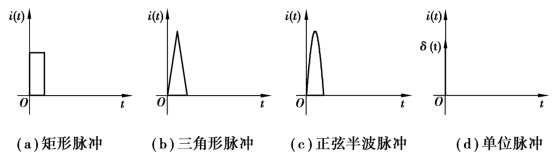

图6.1 形状不同而冲量相同的4 种窄脉冲
正弦波脉宽调制的控制原理是:利用逆变器的开关元件,由控制线路按一定的规律控制开关元件的通断,从而在逆变器的输出端获得一组等幅而不等宽的脉冲序列。此脉宽基本按正弦分布,以此脉冲列来等效正弦电压波形。把图6.3(a)的正弦半波分成N 等份,就可以把正弦半波看成由N 个彼此相连的脉冲序列所组成的波形。这些脉冲宽度相等,都等于π/N,但幅值不等,且脉冲顶部不是水平直线,而是曲线,各脉冲的幅值按正弦规律变化。如果把上述脉冲序列用相同数量的等幅而不等宽的矩形脉冲代替,使矩形脉冲的中点和相应正弦波部分的中点重合,且使矩形脉冲和相应的正弦波部分面积(冲量)相等,就得到图6.3(b)所示的脉冲序列,这就是PWM 波形。可以看出,各脉冲的幅值相等,而宽度是按正弦规律变化的。根据面积等效原理,PWM 波形和正弦半波是等效的。对于正弦波的负半周,也可以用同样的方法得到PWM 波形。像这种脉冲宽度按正弦规律变化而和正弦波等效的PWM 波形,称为SPWM 波形。

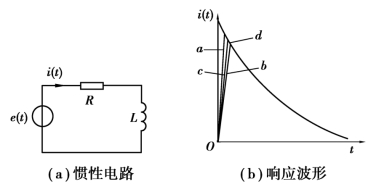

图6.2 冲量相等的各种窄脉冲的响应波形
图6.3 用PWM 波代替正弦半波
要改变等效输出正弦波的幅值时,只要按照统一比例系数改变上述各脉冲的宽度即可。
