反激变换电路原理和优化设计
【摘要】：S 关断后的电压为反激电路可以工作在电流断续和电流连续两种模式：图4.13反激电路原理图图4.14反激电路的工作波形①当S 开通时，W2 绕组中的电流尚未下降到零，则称电路工作于电流连续模式。反激变换电路结构简单，元器件数量少，因此成本低，广泛应用于较小功率的开关电源中。在各种家电、计算机设备、工业设备中广泛使用的小功率开关电源中，基本都采用的是反激变换电路。
如果开关管导通时电源将电能转化为磁能储存在电感中，当开关管阻断时再将磁能变为电能传送到负载，则称为反激。反激电路的原理图和工作波形分别如图4.13 和图4.14 所示。同正激电路不同，反激电路中的变压器起着储能的作用，可以看作是一对相互耦合的电感。
S 开通后，VD 处于断态，W1 绕组的电流线性增长，电感储能增加；当S 关断后，W1 绕组的电流被切断，变压器中的磁场能量通过W2 绕组和VD 向输出端释放。S 关断后的电压为
反激电路可以工作在电流断续和电流连续两种模式：
图4.13 反激电路原理图

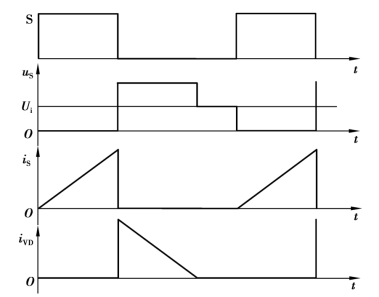

图4.14 反激电路的工作波形
①当S 开通时，W2 绕组中的电流尚未下降到零，则称电路工作于电流连续模式。当电路工作于电流连续状态时，
②当S 开通前，W2 绕组中的电流已经下降到零，则称电路工作于电流断续模式。此时输出电压高于式（4.30）的计算值，并随负载减小而升高，在负载为零的极限情况下，Uo →∞，这将损坏电路中的元件，因此，反激电路不应工作于负载开路状态。
反激变换电路结构简单，元器件数量少，因此成本低，广泛应用于较小功率的开关电源中。在各种家电、计算机设备、工业设备中广泛使用的小功率开关电源中，基本都采用的是反激变换电路。与正激变换电路类似，由于变压器铁芯工作点只在磁化曲线的第一象限，所以变压器利用率低，开关器件承受的电流峰值大，反激变换电路不适用于较大功率的开关电源中。
