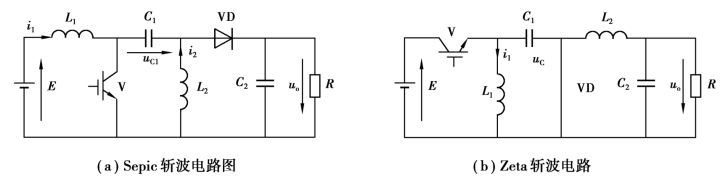

图4.9 Sepic 斩波电路和Zeta 斩波电路的电路原理图
Sepic 斩波电路的工作原理:V 导通时,E—L1—V 回路和C1—V—L2 回路同时导电,L1 和L2 储能。V 关断时,E—L1—C1—VD—负载回路及L2—VD—负载回路同时导电,此阶段E 和L1 既向负载供电,同时也向C1 充电(C1 存储的能量在V 处于通态时向L2 转移)。
输入输出关系为
Zeta 斩波电路的工作原理:V 导通时,电源E 经开关V 向电感L1 储能。V 关断时,L1—VD—C1 构成振荡回路,L1 的能量转移至C1,能量全部转移至C1 上之后,VD 关断,C1 经L2 向负载供电。
输入输出关系为
以上两种电路具有相同的输入输出关系,Sepic 电路中,电源电流连续但负载电流断续,有利于输入滤波;反之,Zeta 电路的电源电流断续而负载电流连续;两种电路输出电压为正极性的,且输入输出关系相同。
Sepic 斩波电路结构也较为复杂,限制了其使用范围。由于其输出电压调节方便,此电路可用于要求输出电压较低的单相功率因数校正电路中。
与Sepic 斩波电路类似,Zeta 斩波电路也较复杂,限制了其应用。
