电压型逆变电路的仿真优化技巧
【摘要】：②串联RLC 参数设置：电阻为1 Ω，电感为0.5 H。另一个脉冲发生器1 的延迟时间设置为1 s。图3.23单相半桥电压型逆变电路的仿真模型图3.24脉冲发生器参数设置仿真电路图中，U0 为负载电压，I0 为负载电流，其仿真波形如图3.25 所示。图3.25单相半桥电压型逆变电路的仿真波形单相全桥电压型逆变电路的仿真在MATLAB 中搭建如图3.26 所示的仿真电路模型。
（1）单相半桥电压型逆变电路的仿真
在MATLAB 中搭建如图3.23 所示的仿真电路模型。图中各部分参数设置如下：
①直流电源参数设置为100 V。
②串联RLC 参数设置：电阻为1 Ω，电感为0.5 H。
③脉冲发生器参数设置如图3.24 所示。另一个脉冲发生器1 的延迟时间设置为1 s。

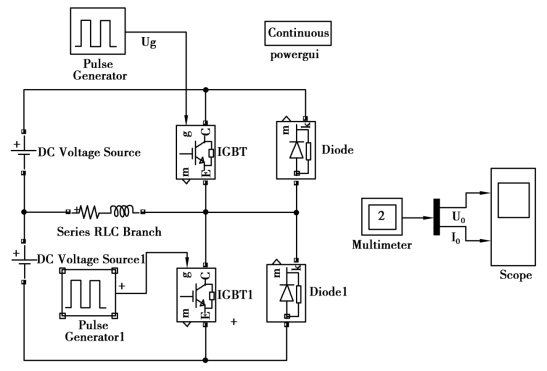

图3.23 单相半桥电压型逆变电路的仿真模型

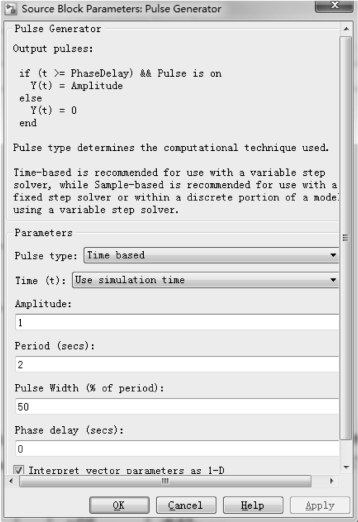

图3.24 脉冲发生器参数设置
仿真电路图中，U0 为负载电压，I0 为负载电流，其仿真波形如图3.25 所示。

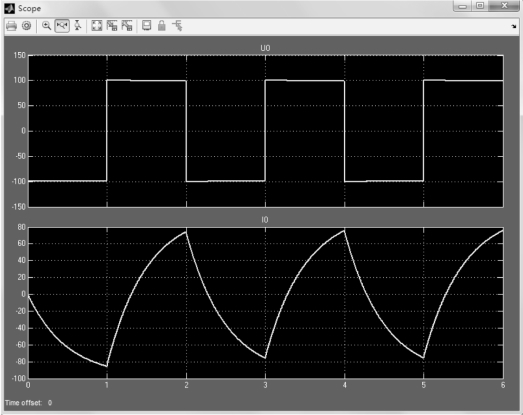

图3.25 单相半桥电压型逆变电路的仿真波形
（2）单相全桥电压型逆变电路的仿真
在MATLAB 中搭建如图3.26 所示的仿真电路模型。图中各部分参数设置与单相半桥电压型逆变电路仿真模型的参数相同，其仿真波形如图3.27 所示。(https://www.chuimin.cn)

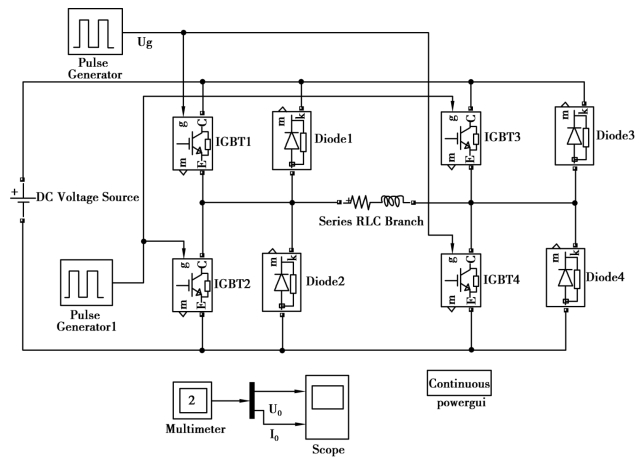

图3.26 单相全桥电压型逆变电路的仿真模型

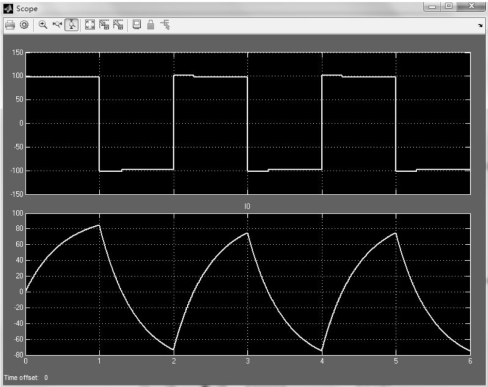

图3.27 单相全桥电压型逆变电路的仿真波形
（3）三相桥式电压型逆变电路的仿真
在MATLAB 中搭建如图3.28 所示的仿真电路模型。图中各部分参数设置如下：

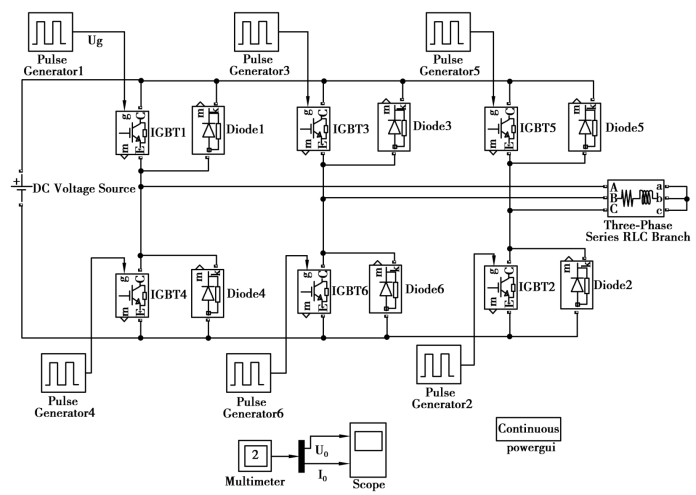

图3.28 三相半桥电压型逆变电路的仿真模型
①直流电源参数设置为100 V。
②三相串联RLC 参数设置：电阻为1 Ω，电感为0.1 H。
③脉冲发生器延迟时间设置：上桥臂的分别为0，1202/360，2402/360；下桥臂的分别为1，1+1202/360，1+2402/360。
仿真电路图中U0 为负载电压，I0 为负载电流，三相桥式电压型逆变电路的仿真波形如图3.29 所示。
图3.29 三相桥式电压型逆变电路的仿真波形
