三相半波可控整流电路仿真优化
【摘要】：三相半波可控整流电路电阻性负载仿真波形如图2.66所示。图2.65脉冲发生器参数设置图2.66三相半波可控整流电路带电阻性负载的仿真波形带阻感性负载在MATLAB 中搭建如图2.63 所示的仿真电路模型，与电阻性负载相比，各部分参数设置与电阻性负载基本相同，只需把串联RLC 支路中的电阻参数改为1，电感参数改为0.2。图2.67三相半波可控整流电路阻感性负载仿真波形
（1）带电阻性负载
在MATLAB 中搭建如图2.63 所示的仿真电路模型。图中各部分参数设置如下：

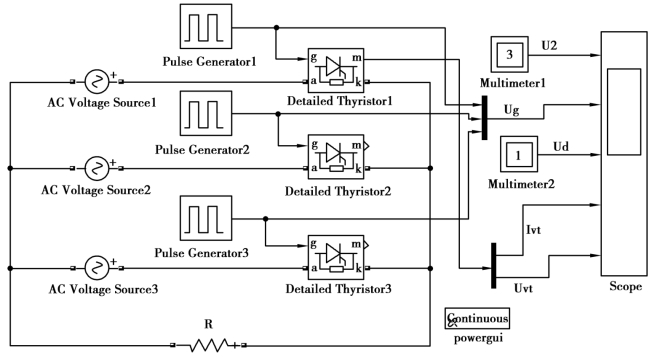

图2.63 三相半波可控整流电路电阻性负载仿真模型

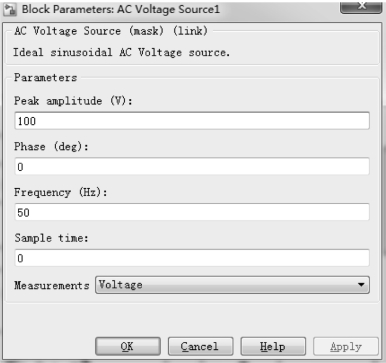

①交流电压源参数设置，如图2.64 所示，其余两相相位分别设为“-120”和“120”。
图2.64 交流电压源参数设置

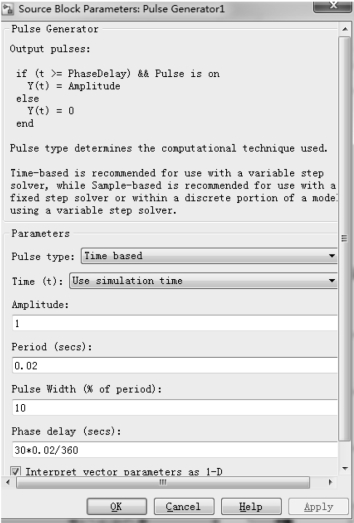

②脉冲发生器参数设置，如图2.65 所示。这里触发延迟角设置为0°，另两个设置为150*0.02/360 和270*0.02/360。
在仿真模型中，U2 为三相电源相电压，Ug 为脉冲电压，Ud 为电阻负载电压，Ivt 为流过晶闸管的电流，Uvt 为晶闸管两端电压。三相半波可控整流电路电阻性负载仿真波形如图2.66所示。
图2.65 脉冲发生器参数设置

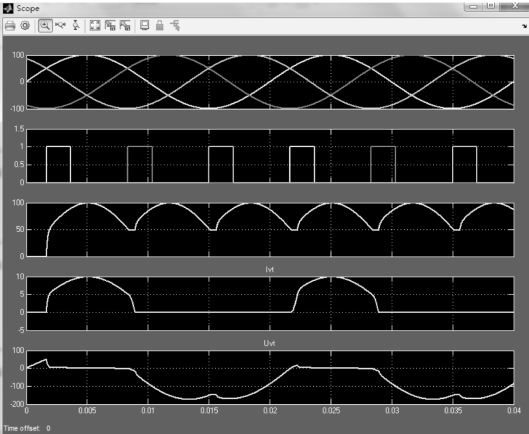

图2.66 三相半波可控整流电路带电阻性负载的仿真波形（α=0°）
（2）带阻感性负载
在MATLAB 中搭建如图2.63 所示的仿真电路模型，与电阻性负载相比，各部分参数设置与电阻性负载基本相同，只需把串联RLC 支路中的电阻参数改为1，电感参数改为0.2。脉冲发生器参数分别为90*0.02/360、210*0.02/360 和330*0.02/360。三相半波可控整流电路阻感性负载仿真波形（α=60°），如图2.67 所示。

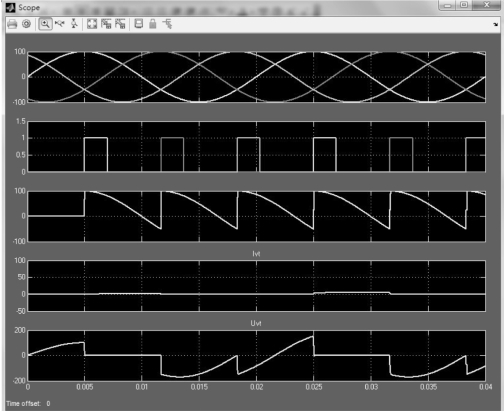

图2.67 三相半波可控整流电路阻感性负载仿真波形（α=60°）
