单相桥式全控整流电路仿真优化
【摘要】：图2.53单相桥式全控整流电路带电阻性负载的仿真波形带阻感性负载在MATLAB 中搭建如图2.49 所示的仿真电路模型，与电阻性负载相比，各部分参数设置与电阻性负载基本相同，只需把串联RLC 支路中的电阻参数改为1 Ω，电感参数改为2 H。单相桥式全控整流电路带反电动势阻感性负载仿真波形如图2.57 所示。图2.56单相桥式全控整流电路带反电动势阻感性负载的仿真模型图2.57单相桥式全控整流电路带反电动势阻感性负载的仿真波形
（1）带电阻性负载
在MATLAB 中搭建如2.49 所示的仿真电路模型。图中各部分参数设置如下：

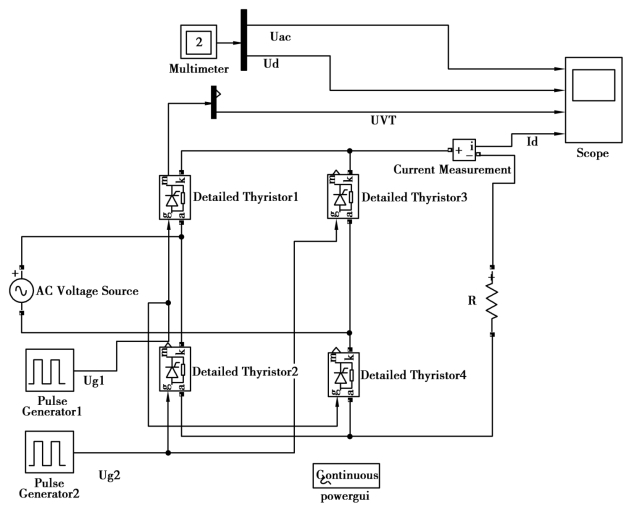

图2.49 单相桥式全控整流电路带电阻性负载的仿真模型
①交流电压源参数设置，如图2.50 所示。

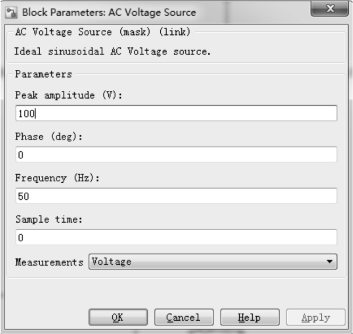

图2.50 交流电压源参数设置
图2.51 串联RLC 参数设置
②串联RLC 参数设置，如图2.51 所示。
③脉冲发生器参数设置，如图2.52 所示。这里触发延迟角设置为45°，另一个设置为45*0.02/360+0.01。
图2.52 脉冲发生器参数设置
在仿真模型中，Uac 为电源电压，Ud 为电阻负载电压，Uvt 为晶闸管两端电压，Id 为负载电流。单相桥式全控整流电路电阻性负载仿真波形（α=45°）如图2.53 所示。

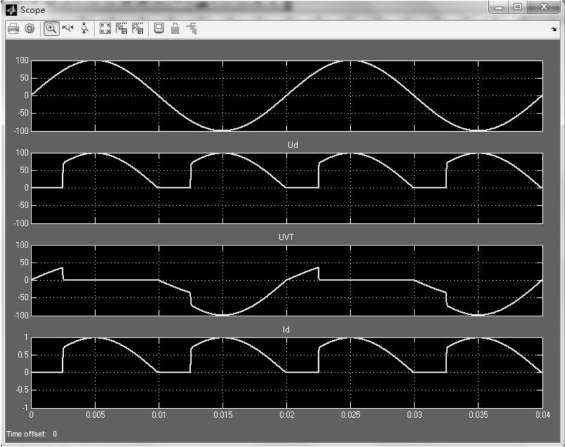

图2.53 单相桥式全控整流电路带电阻性负载的仿真波形（α=45°）
（2）带阻感性负载
在MATLAB 中搭建如图2.49 所示的仿真电路模型，与电阻性负载相比，各部分参数设置与电阻性负载基本相同，只需把串联RLC 支路中的电阻参数改为1 Ω，电感参数改为2 H。单相半波可控整流电路阻感性负载仿真波形（α=45°、90°）如图2.54、图2.55 所示。

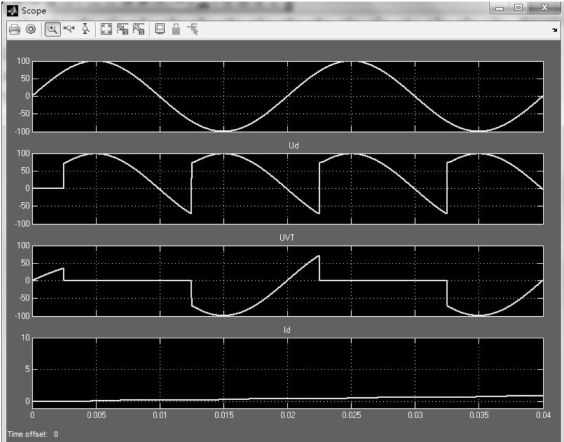

图2.54 单相桥式全控整流电路带阻感性负载的仿真波形（α=45°）
图2.55 单相桥式全控整流电路带阻感性负载的仿真波形（α=90°）
（3）带反电动势阻感性负载
在MATLAB 中搭建如图2.56 所示的仿真电路模型，与阻感性负载相比，增加了直流电压源，其参数为20 V，其他各部分参数设置阻感性负载基本相同。单相桥式全控整流电路带反电动势阻感性负载仿真波形（α=60°）如图2.57 所示。

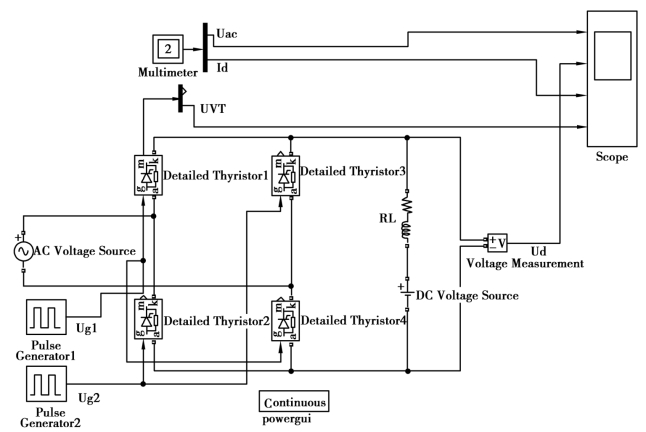

图2.56 单相桥式全控整流电路带反电动势阻感性负载的仿真模型

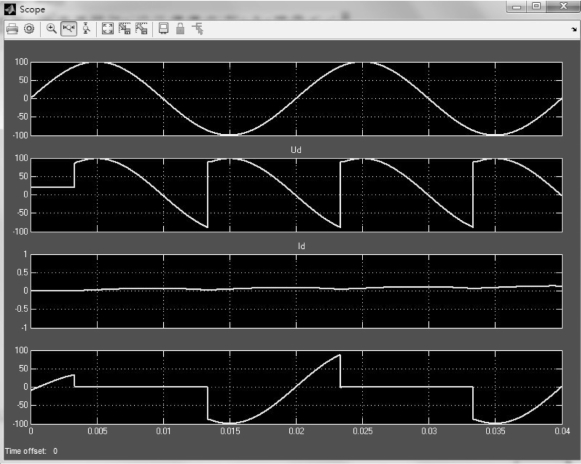

图2.57 单相桥式全控整流电路带反电动势阻感性负载的仿真波形（α=60°）
