在较大的功率场合，常采用电容滤波的三相不可控整流电路，最常用的是三相桥式结构，图2.36 给出了其结构图。

pagenumber_ebook=99,pagenumber_book=92

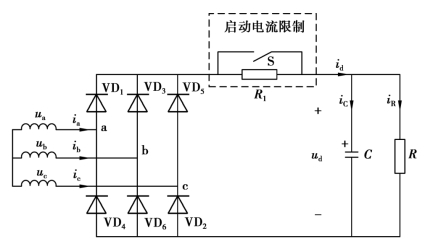

图2.36　带电容滤波的三相桥式不可控整流电路

（1）工作原理及波形分析

根据负载大小的不同，整流电路输出电流有断续和连续两种情况，下面分别加以介绍。

1）电流断续的情况

三相桥式整流电路每周期输出6 个波头，当所带负载较小时，即负载等效电阻R 较大时，电路的输出电流id 是断续的。其波形如图2.37 所示，电路工作情况与单相桥式电路相同。电路稳定工作后，每个波头的波形分为两段。第一段，电容充电，有一对二极管导通，有电流从其中流过，整流电压（ud=uC）等于电源线电压。第二段，电容放电，没有二极管导通，id=0，ud 靠uC 保持。

pagenumber_ebook=99,pagenumber_book=92

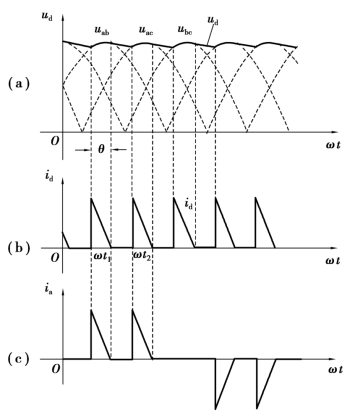

图2.37　带电容滤波的三相桥式不可控整流电路轻载时的波形

三相桥式电路轻载时ud（=uC）的波动较小，负载电阻R 上流过的电流iR 波动也很小。在电容一定的情况下，电容电压uC 的波动程度取决于负载的大小，负载大时波动大，负载小时波动小。

2）电流连续时的情况

当整流电路所带的负载较大时，即负载等效电阻R 较小时，整流电路的输出电流id 变为连续，其原因是电容两端的电压uC 下降速度快于整流输出线电压，致使导通的一对二极管始终保持导通，直到下一个波头，电流id 刚好连续了起来，工作情况与单相电路相同。这时整流电路的输出电压是三相线电压在正半周包络线，波形如图2.38（a）所示。

pagenumber_ebook=100,pagenumber_book=93

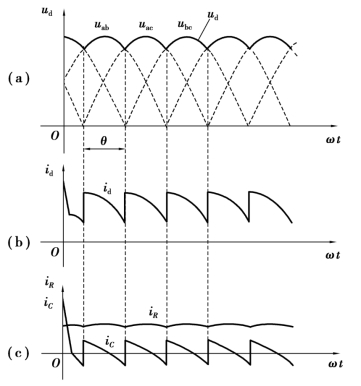

图2.38　带电容滤波的三相桥式不可控整流电路重载时的波形(https://www.chuimin.cn)

若整流电路是在电容初始电压为零的状态下启动，启动瞬间电容的充电电流会很大，如图2.38（b）和（c）所示，可能会达到稳态电流的数倍甚至数十倍，从而损坏整流器件。为了避免这种情况的发生，可以在整流电路输出端串联电感或电阻来限制启动电流，如图2.36 中虚线部分所示。串联电感的情况在前述的单相电路中有过介绍，不再重复。对于串联电阻的情况，需要与电阻并联开关S。刚启动时，S 不闭合，靠电阻限流。启动过程结束后，S 闭合，短接电阻，避免电路进入稳态后在电阻上过多的消耗能量。

（2）基本数量关系

1）输出直流电压的平均值Ud

空载时，R=∞，放电时间常数为无穷大，输出电压为线电压峰值随着负载的增加，输出电压的平均值逐渐减小。当电流连续后，输出电压波形成为三相线电压在正半周的包络线，其平均值为Ud=2.34U2。可见，与电容滤波的单相桥式不可控整流电路相比，输出直流电压平均值Ud 的变化范围小了许多，在2.34U2～2.45U2 范围内变化。
