随着整流装置功率的进一步加大，它所产生的谐波、无功功率等对电网的干扰也随之加大，为减轻干扰，可采用多重化整流电路。将几个整流电路多重联接可以减少交流侧输入电流谐波，在此，由于篇幅所限，只对带平衡电抗器的12 脉波相控整流电路作简单介绍。

双反星形整流电路是两个三相半波整流电路并联，当负载更大且要求电压脉动更小时，多采用两个三相桥式全控整流电路并联，构成带平衡电抗器的12 脉波相控整流电路，如图2.32所示。整流变压器采用三相三绕组变压器，一次侧绕组采用Y 接法，二次侧绕组一组a1、b1、c1 采用Y 接法，另一组a2、b2、c2 采用△接法。如果同名端如图2.32 所示，变压器Ⅰ组为Y/Y11接法，Ⅱ组为Y/△12接法，因而二次侧线电压ua1b1比ua2b2超前30°。每组桥均输出具有相位差为60°的6 个波头的输出电压，由于两组桥的波头在相位上差30°，从而得到有12 个波头的输出电压。为了使两组整流桥的输出电压相等，要求两组交流电源的线电压相等，因此△接法的绕组线电压比Y 接法的绕组相电压大3 倍。

pagenumber_ebook=93,pagenumber_book=86

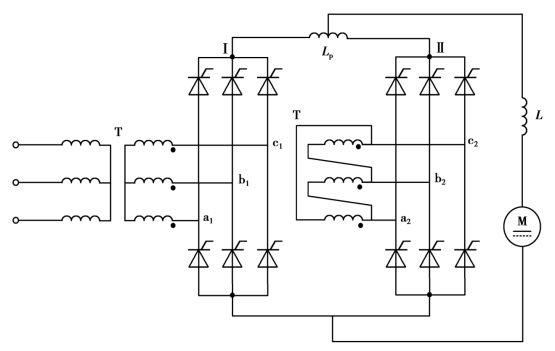

图2.32　并联多重联接的12 脉波整流电路

不接入平衡电抗器Lp 时，同双反星形整流电路一样，两组桥不能同时向负载供电，而只能交替地向负载供电，不过交替导通的间隔是30°。

接入平衡电抗器Lp 后，当Ⅰ组桥的瞬时线电压高于Ⅱ组桥的瞬时线电压，并同时伴有整流电流输出时，会在平衡电抗器的两端就产生感应电动势。其一半减小Ⅰ组桥的电动势，另一半则增加Ⅱ组桥的电动势，通过电抗器的平衡作用，同时维持两组桥都工作在三相桥式全控整流状态。当Ⅰ组桥的瞬时线电压等于Ⅱ组桥的瞬时线电压时，两组桥并联运行，此时在平衡电抗器上产生的感应电动势为零，之后当Ⅱ组桥的瞬时线电压大于Ⅰ组桥的瞬时线电压时，则平衡电抗器上产生的感应电动势极性相反，继续维持两桥正常导通。图2.33 所示为控制角α=0°时电路的整流输出电压波形。

pagenumber_ebook=94,pagenumber_book=87

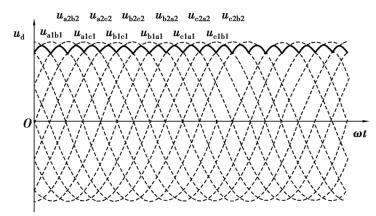

图2.33　带平衡电抗器的12 脉波相控整流电路α=0°时的输出电压波形
