CA6140型卧式车床组成结构详解

2023-06-23 理论教育版权反馈

【摘要】：CA6140型卧式车床的外形结构如图1－2所示。图1－2CA6140型卧式车床的外形结构1—主轴箱；2—卡盘；3—刀架；4—后顶尖；5—尾座；6—床身；7—光杠；8—丝杠；9—床鞍；10—底座；11—进给箱1.主轴箱主轴箱又称床头箱，主要用于支承主轴并带动工件做旋转运动。

CA6140型卧式车床的外形结构如图1－2所示。

pagenumber_ebook=16,pagenumber_book=10

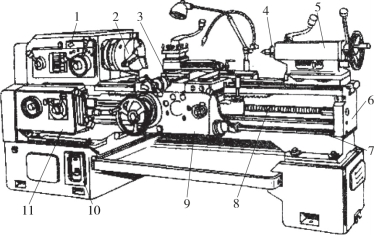

图1－2　CA6140型卧式车床的外形结构

1—主轴箱；2—卡盘；3—刀架；4—后顶尖；5—尾座；6—床身；7—光杠；8—丝杠；9—床鞍；10—底座；11—进给箱

1.主轴箱

主轴箱又称床头箱，主要用于支承主轴并带动工件做旋转运动。主轴箱内装有齿轮、轴等零件，以组成变速传动机构，如图1－3所示。变换主轴箱外的手柄位置，可使主轴获得多种转速，并带动装夹在卡盘上的工件一起旋转。

pagenumber_ebook=16,pagenumber_book=10

图1－3　主轴箱

2.床身

床身是车床的大型基础部件，包括一条V形导轨和一条矩形导轨，如图1－4所示，主要用于支承和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。

pagenumber_ebook=17,pagenumber_book=11

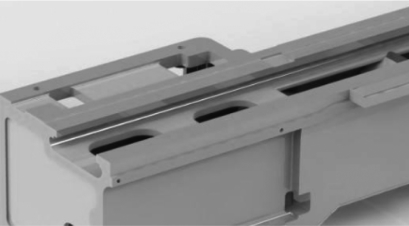

图1－4　床身导轨

交换齿轮箱又称为挂轮箱，主要用于将主轴箱的运动传递给进给箱。交换齿轮箱内的齿轮，配合进给箱变速机构，可以车削各种导程的螺纹（或蜗杆），并可满足车削时对纵向和横向不同进给量的需求。

4.进给箱

进给箱又称走刀箱，是进给传动系统的变速机构，如图1－5所示。进给箱把交换齿轮箱传递来的运动，经过变速后传递给丝杠，以实现车削各种螺纹；传递给光杠，以实现机动进给。

pagenumber_ebook=17,pagenumber_book=11

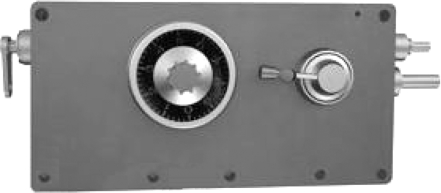

图1－5　进给箱

5.溜板箱

溜板箱如图1－6所示，由床鞍、中滑板、小滑板和刀架等组成。溜板箱接受光杠（或丝杠）传递来的运动。操纵箱外手柄，按下按钮，通过快移机构驱动刀架部分，以实现车刀的纵向或横向运动。

6.尾座

尾座如图1－7所示，安装在床身导轨上，沿导轨纵向移动，以调整其工作位置。尾座主要用来安装后顶尖，以支顶较长的工件，也可装夹钻头或铰刀等，进行孔的加工。

pagenumber_ebook=18,pagenumber_book=12

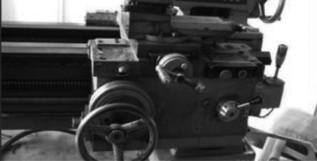

图1－6　溜板箱

pagenumber_ebook=18,pagenumber_book=12

图1－7　尾座

7.床脚

床脚如图1－8所示，前后两个床脚分别与床身前后两端的下部连为一体，用以支承床身及安装床身上的各个部件。可以通过调整垫铁把床身调整到水平状态，并用地脚螺栓把整台车床固定在工作场地上。

pagenumber_ebook=18,pagenumber_book=12

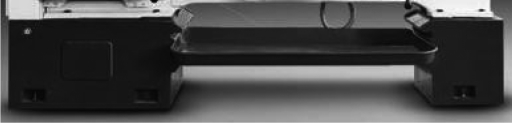

图1－8　床脚

8.冷却装置

冷却装置主要通过冷却泵将切削液加压后经冷却嘴喷射到切削区域。
