溢流阀控制油路泄漏原因与排除方法
【摘要】：由溢流阀3和4调定一级压力，远程调压阀9调定二级压力。分别检测泵及其他元件，均未发现质量问题，各项指标符合性能要求。于是溢流阀3的远程控制口就向油箱中泄漏液压油，上述压力上不去的故障必将发生。由于控制油路上设置有节流装置，溢流阀3的远程控制油路上的油液是在一定节流阻力的状况下流回油箱的，所以压力不是完全没有。由于这个原因，溢流阀3就在低于要求压力的情况下溢流。
答：如图5-11a所示回路中，因该设备要求连续运转，不允许停机修理，所以系统由两套供油系统供油。当某一供油系统出故障时，可立即起动另一供油系统，使设备正常运行，再修理出故障的供油系统。
泵1和泵2所属供油系统各元件性能规格完全相同。由溢流阀3和4调定一级压力，远程调压阀9调定二级压力。
但当泵2所属系统停止供油，只有泵1运转时，系统压力上不去，即使将电液换向阀置于中位时，泵1输出油路仍不能上升到要求的压力值。
经调试发现，泵1运转时压力最高只能达到12MPa，设计要求应达到14MPa。将溢流阀3和远程调压阀9的调压旋钮全部拧紧时，压力仍然上不去。当油温为40℃时；压力上升到12MPa，油温上升到55℃时，压力只能上升到10MPa。分别检测泵及其他元件，均未发现质量问题，各项指标符合性能要求。元件没问题，组合成系统后压力上不去，就应分析系统元件组合的相互影响。

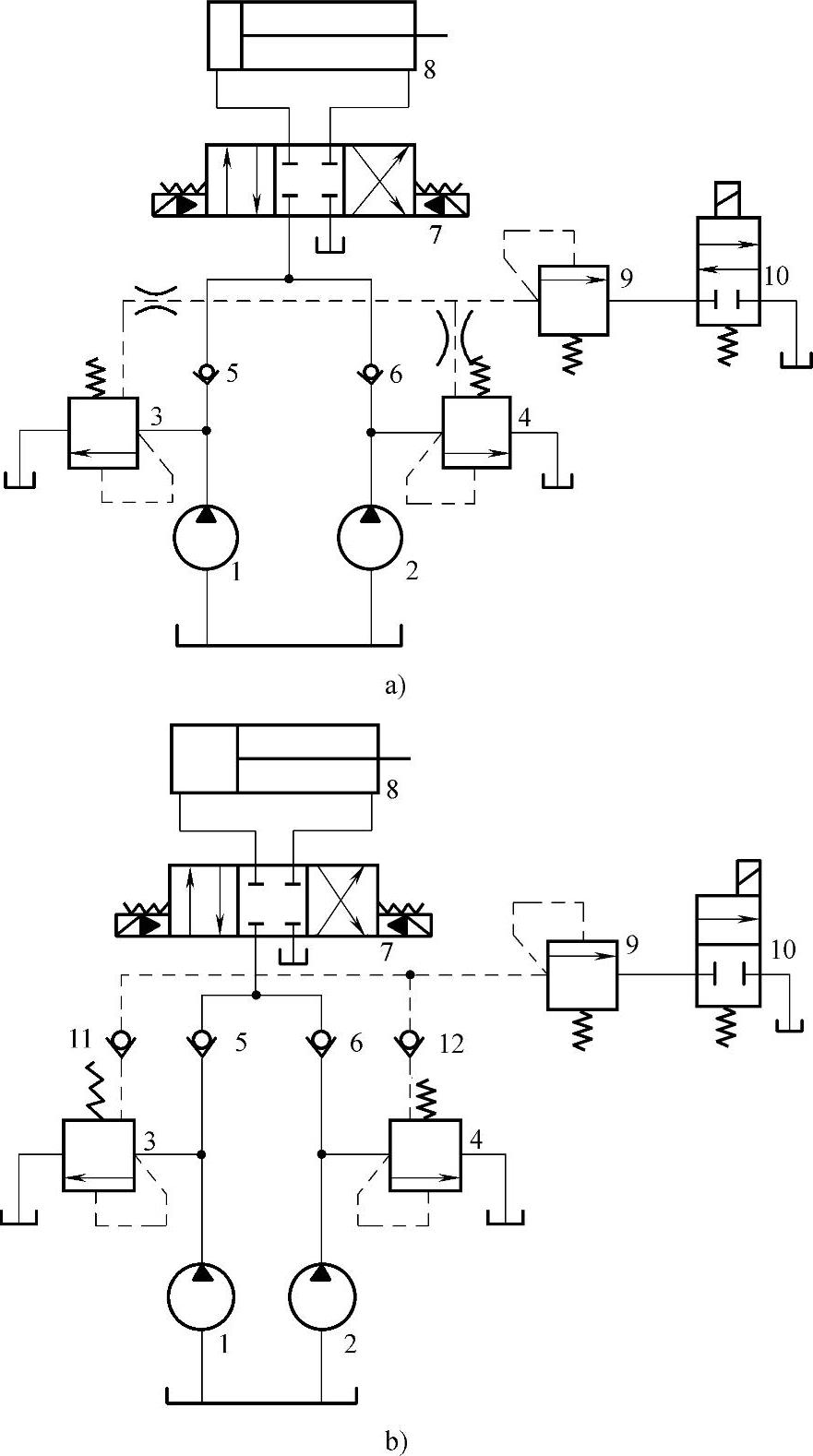

图5-11 溢流阀控制油路泄漏图例
1、2—泵 3、4—溢流阀 5、6、11、12—单向阀 7—三位四通电流换向阀 8—液压缸 9—调压阀 10—二位二通电磁换向阀
泵1工作时，压力油从溢流阀3的进油口进入主阀芯的下端，同时经过阻尼孔流进主阀芯上端弹簧腔，再经过溢流阀3的远程控制口及外接油管进入溢流阀4主阀芯上端的弹簧腔，并经阻尼孔向下流经主阀芯的下腔，由溢流阀4的进油口反向流入停止运转的泵2出油管中，这时将会出现两种情况：
1）使单向阀6封闭不严。
2）泵2出油管中压力油将会使泵2像液压马达一样反向微动或经过泵2的间隙流进油箱。于是溢流阀3的远程控制口就向油箱中泄漏液压油，上述压力上不去的故障必将发生。
由于控制油路上设置有节流装置，溢流阀3的远程控制油路上的油液是在一定节流阻力的状况下流回油箱的，所以压力不是完全没有。由于这个原因，溢流阀3就在低于要求压力的情况下溢流。
改进后的回路，如图5-11b所示，回路中设置单向阀11和12，进入泵2的出油管被切断，排除了上述故障。
