热处理管材的理论基础和工艺方法

【摘要】:管材热处理的目的是改变钢的内部组织结构,而改善钢的性能。管材通过适当的热处理可以显著提高其机械性能,延长机器零件其使用寿命。管材热处理工艺根据管材热处理的目的、要求和工艺方法的不同,分为整体、表面和化学热处理三类。管材热处理的三阶段包括加热、保温、冷却。通常,管材在930~950℃以下加热,其晶粒长大的倾向小,便于热处理。

管材热处理的目的是改变钢的内部组织结构,而改善钢的性能。管材通过适当的热处理可以显著提高其机械性能,延长机器零件其使用寿命。热处理工艺不但可以强化金属材料、充分挖掘材料性能潜力、降低结构重量、节省和能源,而且能够提高机械产品的质量、大幅度延长机器零件的使用寿命。

管材热处理工艺根据管材热处理的目的、要求和工艺方法的不同,分为整体、表面和化学热处理三类。

(1)整体热处理:包括退火、正火、淬火、回火和调质;

(2)表面热处理:包括表面淬火、物理和化学气相沉积等;

(3)化学热处理:渗碳、渗氮、碳氮共渗等。

管材热处理的三阶段包括加热、保温、冷却。钢的热处理如图6-1、图6-2所示。

图6-1 钢的热处理工艺曲线

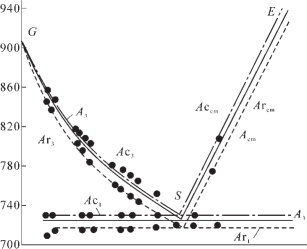

图6-2 铁碳合金的加热和冷却时的临界点变化示意

2.1 钢在加热时的转变

管材加热的目的是使钢奥氏体化。

(1)奥氏体(A)的形成

奥氏体晶核的形成,以共析钢为例,A1点则Wc=0.0218%(体心立方晶格F)Wc=6.69%(复杂斜方渗碳体),当T上升到Ac1后,Wc=0.77%(面心立方的A)。由此可见转变过程中必须经过C和Fe原子的扩散,必须进行铁原子的晶格改组,即发生相变,A的形成过程。在铁素体和渗碳体的相界面上形成。,有两个有利条件:①此相界面上成分介于铁素体和渗碳体之间,②原子排列不规则,空位和位错密度高。如图6-3所示。

①奥氏体长大

由于铁素体的晶格改组和渗碳体的不断溶解,A晶核一方面不断向铁素体和渗碳体方向长大,同时自身也不断形成长大。

②残余Fe3C的溶解

A长大同时由于有部分渗碳体没有完全溶解,还需一段时间才能全溶(F比Fe3C先消失)。

图6-3 珠光体向奥氏体转变过程示意

③奥氏体成分的均匀化

残余Fe3C全溶后,经一段时间保温,通过碳原子的扩散,使A成分逐步均匀化。

(2)奥氏体晶粒的长大

奥氏体大小用奥氏体晶粒度来表示,分为00,0,1,2…10等十二个等级,其中常用的是1~10级,4级以下为粗晶粒,5-8级为细晶粒,8级以上为超细晶粒。

影响A晶粒粗大的因素:

①管材加热温度越高,保温时间愈长,其奥氏体晶粒越粗大。因此,应合理选择管材加热和保温的时间,以保证获得细小均匀的奥氏体组织。通常,管材在930~950℃以下加热,其晶粒长大的倾向小,便于热处理。

②A中C含量上升则晶粒长大的倾向大。

2.2 钢在冷却时的转变

管材生产中采用的冷却方式有:等温冷却和连续冷却。

(1)过冷奥氏体的等温转变

A在相变点A1以上是稳定相,冷却至A1以下就成了不稳定相,必然要发生转变。

①奥氏体等温转变图:表示奥氏体过冷在不同温度下的等温过程中,转变温度、转变时间与转变产物量的关系曲线图。曲线形状与“C”字相似,所以又称C曲线。

铁碳相图中的PSK、GS、ES线分别用A1、A3、Acm表示。由于实际加热或冷却时存在过热和过冷现象,因此,将钢加热时的实际转变温度分别用AC1、AC3、Accm表示,冷却时的实际转变温度分别用Ar1、Ar3、Arcm表示。

②共析碳钢奥氏体等温转变产物的组织和性能

图6-4、图6-5、图6-6分别示出了共析碳钢奥氏体等温转变曲线的建立、钢的组织。

图6-4 共析碳钢奥氏体等温转变曲线

图6-5 钢中的贝氏体

图6-6 T8钢等温淬火组织(化染)420×

a.高温珠光体型转变:A1~550℃

●珠光体(P)A1~650℃ 粗层状 约0.3μm<25HRC;

●索氏体(S)650~600℃ 细层状 0.1~0.3μm 25~35HRC;

●托氏体(T)600~550℃ 极细层状 约0.1μm 35~40HRC。

b.中温贝氏体型转变:550~Ms

●上贝氏体(B上)550~350℃羽毛状40~45HRC脆性大,无使用价值

●下贝氏体(B下)350~MS黑色针状45~55HRC韧性好,综合力学性能好

c.低温马氏体型转变:Ms~Mf

当A被迅速过冷至MS以下时,则发生马氏体(M)转变,主要形态是板条状和片状。(当WC<0.2%时,呈板条状,当WC>1.0%呈针片状,当 WC=0.2%~1.0%时,呈针片状和板条状的混合物)。

(2)过冷奥氏体的连续冷却转变

①奥氏体连续冷却转变图

共析钢的连续冷却转变如图6-7、图6-8所示。

图6-7 共析碳钢连续冷却转变曲线

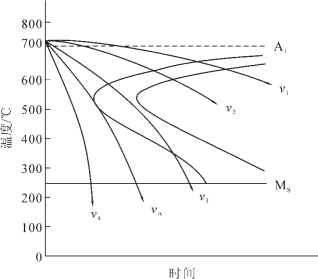

图6-8 应用等温转变曲线分析奥氏体在连续冷却中的转变

连冷却转变图是表示钢经A后,在不同冷却速度的连冷却条件下,过冷A转变开始及转变终了时间与转变温度之间的关系曲线图。

②共析碳钢过冷奥氏体连续冷却转变产物的组织和性能

●随炉冷 P 170~220HBS(700~650℃);

●空冷 S25~35HRC(650~600℃);

●油冷 T+M45~55HRC 550℃;

●水冷 M+A′55~65HRC。

(3)马氏体转变

当冷速>VK时,奥氏体发生M转变,即碳溶于α-Fe中的过饱和固溶体,称为M(马氏体)。(VK-马氏体临界冷却速度)。

①转变特点:M转变是在一定温度范围内进行的(Ms~Mf),M转变是在一个非扩散型转变(碳、铁原子不能扩散)进行的,M转变速度极快(大于VK),M转变具有不完全性(少量的残A),M转变只有α-Fe、γ-Fe的晶格转变。

②M的组织形态

表6-2 弧体M的组织形态

(3)M的力学性能

①M的强度与硬度C的上升M的硬度、强度上升;

②M的塑性与韧性低碳板条状M良好板条状M具有较高的强度、硬度和较好塑性和韧性相配合的综合力学性能。针片状M比板条M具有更高硬度,但脆性较大,塑、韧性较差。

共析碳钢过冷奥氏体连续冷却中的转变如图6-9、图6-10所示。

图6-9 应用等温转变曲线分析奥氏体在连续冷却中的转变

图6-10 片状马氏体的电镜组织
