如果热处理工艺控制不当就可能产生魏氏组织。魏氏组织是一种过热组织。较轻的魏氏组织可以采用适当温度的正火来消除，而程度较重的魏氏组织可以用二次正火来消除。......
2023-06-23
管材热处理的分类方法
【摘要】：一般的碳钢和低合金钢采用退火，不锈钢采用淬火，另外也有部分钢管要求进行淬火加回火的调质处理。，而高压锅炉用钢管则要求正火加回火热处理。管料热处理的主要目的是消除其内应力，消除其热轧网状组织及魏式组织，降低产品的硬度和增加其塑性。管材的中间热处理，主要是为了消除其加工硬化，恢复其塑性，因此，除不锈钢产品用淬火外，碳钢和合金钢，一般都采用再结晶退火。
根据钢种和要达到的热处理目的之不同，热处理的方法有多种多样。在冷轧或冷拔的生产中，常用的热处理方法主要有退火和淬火两种。一般的碳钢和低合金钢采用退火，不锈钢采用淬火，另外也有部分钢管要求进行淬火加回火的调质处理。，而高压锅炉用钢管则要求正火加回火热处理。

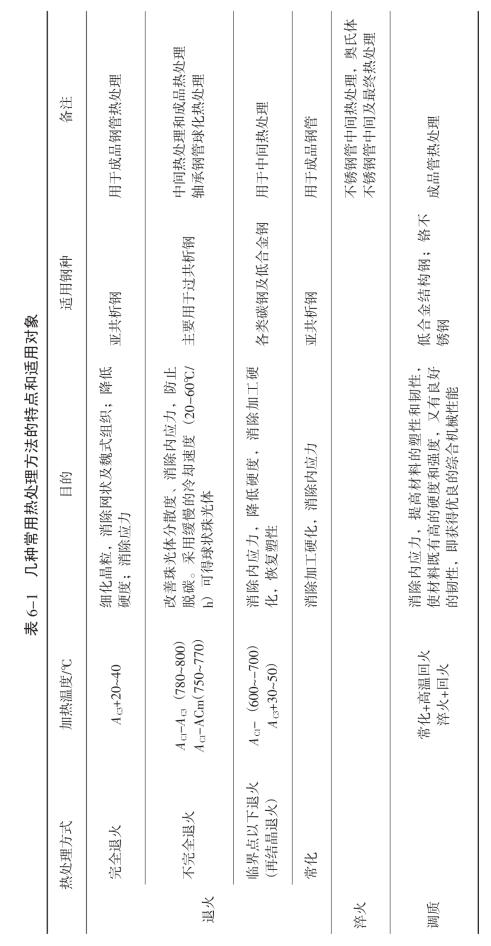

表6-1列出了几种常用钢管热处理方法的特点及适用对象。
钢管热处理方法的选择，必须依据管材的钢种、品种规格以及热处理要达到的目的来设置。
管料热处理的主要目的是消除其内应力，消除其热轧网状组织及魏式组织，降低产品的硬度和增加其塑性。根据钢种的不同，可采用完全退火，不完全退火，或再结晶退火。不锈钢采用淬火或固溶热处理（奥氏体）。
管材的中间热处理，主要是为了消除其加工硬化，恢复其塑性，因此，除不锈钢产品用淬火外，碳钢和合金钢，一般都采用再结晶退火。
成品钢管的热处理很重要，它能最终决定钢管的性能。成品钢管热处理的方法，应根据标准技术条件的要求和管材的品种规格来选择。有些产品标准规定了产品的热处理方法，而有的产品则只规定了钢管的性能要求。一般情况下，低碳钢产品多采用完全退火或常化，中碳钢和高碳钢产品多采用不完全退火，铬不锈钢多采用淬火或淬火加回火，铬镍奥氏体不锈钢采用固溶热处理，一些中碳钢和中碳低合金钢则采用调质处理。
有关精密管材生产工艺技术的文章
- 详细阅读
-
热处理管材的理论基础和工艺方法详细阅读
管材热处理的目的是改变钢的内部组织结构，而改善钢的性能。管材通过适当的热处理可以显著提高其机械性能，延长机器零件其使用寿命。管材热处理工艺根据管材热处理的目的、要求和工艺方法的不同，分为整体、表面和化学热处理三类。管材热处理的三阶段包括加热、保温、冷却。通常，管材在930～950℃以下加热，其晶粒长大的倾向小，便于热处理。......
2023-06-23
- 详细阅读
-
管材热处理工艺优化方案详细阅读
同其他产品一样，根据产品标准的技术条件要求，精密管材常用的热处理工艺主要有淬火、回火、正火及退火等。冷拔管材的正火：指将钢材或钢件加热到Ac3或Acm以上30～50℃，保持适当时间后，在静止的空气中冷却的热处理的工艺。冷拔管材的固溶处理：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。......
2023-06-23
-
金属材料的分类及热处理优化方案详细阅读
金属材料常分为黑色金属 和有色金属 。正因为钢的热处理是在不改变金属材料牌号的前提下，使之得以强化，充分发挥材料的内部潜力，故是提高机械产品质量，降低成本的一种重要手段。回火温度在150 ～250℃，主要用来降低材料的脆性和淬火应力，并能保持较高的硬度和耐磨性，常用于刀具、模具等。回火温度在350 ～500℃，其特点是既能保持材料一定的韧性，又能保持一定的弹性和屈服点，常用于弹簧和承受冲击的零件。......
2023-06-16
-
常用铸钢件的热处理方法详解详细阅读
碳含量在0.35%以上的铸造碳钢件也可采用调质处理，以改善其综合力学性能。高锰钢导热性差，铸钢件在加热时易引起应力，厚壁铸钢件则宜采用缓慢加热。......
2023-06-28
- 详细阅读
-
回火热处理的作用及方法详细阅读
回火的主要目的是为了减少或消除淬火内应力，获得所需的组织，改善力学性能。与淬火马氏体相比，回火马氏体既保持了钢的高硬度、高强度和良好的耐磨性，又适当提高了韧性。习惯上将淬火与高温回火相结合的热处理方法称为调质处理。......
2023-06-24
相关推荐
