法国DMS公司冷轧管机优化方案

2023-06-23 理论教育版权反馈

【摘要】：当其他公司都在努力研发新一代冷轧管机的时候，D.M.S公司致力于研制具有更高可靠性和生产率的1LPR型轧管机。DMS公司1LPR型冷轧管机其创新点主要包括以下方面。1LPR型D.M.S单线冷轧管机每个扇形块平衡由轧机机架往复运动所产生的水平惯性力的一半。无论曲柄轴的角度如何变化，都可以在电机与轧管机机架之间通过半个万向联轴节来平衡惯性力矩。法国D.M.S公司1LPR型D.M.S单线冷轧管机的主要优点如下。表2-13法国系列冷轧管机的主要技术性能

当其他公司都在努力研发新一代冷轧管机的时候，D.M.S公司致力于研制具有更高可靠性和生产率的1LPR型轧管机。如图2-45、图2-46所示。

DMS公司1LPR型冷轧管机其创新点主要包括以下方面。

pagenumber_ebook=77,pagenumber_book=57

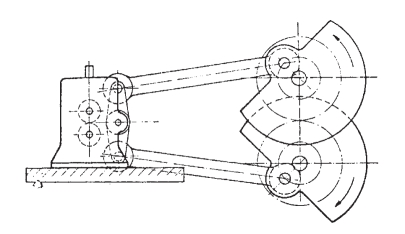

图2-45　法国1LPR型轧管机机架及传动示意

pagenumber_ebook=77,pagenumber_book=57

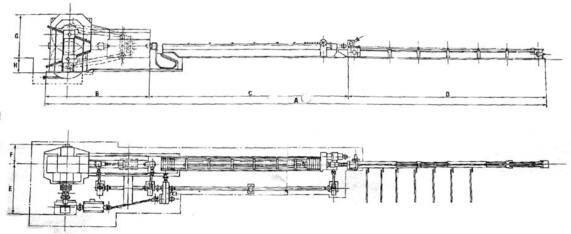

图2-46　法国1LPR型轧管机平面布置示意

（1）利用反向的平衡力来平衡动态的轧制力；

（2）通过半个万向联轴节施加一个频率相同，但与轧管机正常工作时的脉动力矩相反的脉动力矩，来达到力矩平衡扭矩的效果；

（3）在相应作用点安装了3个轴向凸轮分度装置，周期性地旋转管材和芯棒；

（4）在管坯送进方面，比过去使用的冷轧机拥有更加简单的驱动装置；

（5）可以通过“盒式”系统从侧面更换模具。

1LPR型D.M.S单线冷轧管机每个扇形块平衡由轧机机架往复运动所产生的水平惯性力的一半。无论曲柄轴的角度如何变化，都可以在电机与轧管机机架之间通过半个万向联轴节来平衡惯性力矩。

该轧管机装备了环形孔型轧辊，其特点是长行程。

1LP型轧管机配备的是半圆形孔型的轧辊（旧系列）。

法国D.M.S公司1LPR型D.M.S单线冷轧管机的主要优点如下。

（1）由于具有轧制力和惯性力矩平衡系统，轧管机能够进行高速轧制；

（2）轧管机整体强度高，以便高效利用、减少维护成本、提高生产效率；

（3）取消皮带传动机构，从而减小了轧管机的空间尺寸；

（4）在主驱动系统中取消了离合器，使轧管机运行过程更加安静平稳；

（5）轧管机基础浅，因而投资费用低；

（6）采用微型处理器使轧管机实现了高度自动化操作，并可更快启动。

法国系列冷轧管机的主要技术性能见表2-13。

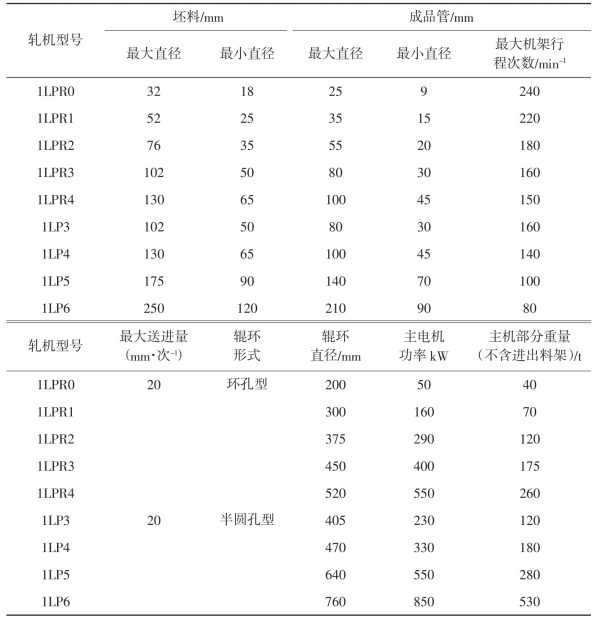

表2-13　法国系列冷轧管机的主要技术性能
