单相桥式整流电路优化方案
【摘要】：图8.4单相桥式整流电路1.u2 正半周时的电流通路u2正半周时，VD1、VD4 二极管导通，VD2、VD3 二极管截止，电流通路为a→VD1 →RL→VD4→b。因此，桥式整流电路在整流电路中有了较为广泛的运用，缺点是二极管用得较多。
单相桥式整流电路如图8.4 所示。 图中，4 个整流二极管VD1 ～VD4 接成电桥的形式，其中一个对角线接变压器的次级，另一个对角线接负载电阻RL，但二者不能互换。

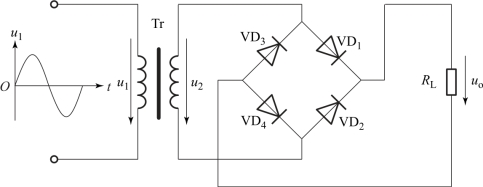

图8.4 单相桥式整流电路
1.u2 正半周时的电流通路（图8.5）
u2正半周时，VD1、VD4 二极管导通，VD2、VD3 二极管截止，电流通路为a→VD1 →RL→VD4→b。

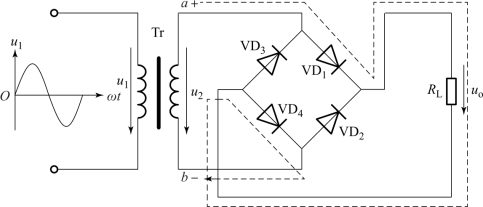

图8.5 单相桥式整流电路（u2正半周）
2.u2 负半周时电流通路（图8.6）
u2负半周时，VD2、VD3 二极管导通，VD1、VD4 二极管截止，电流通路为b→VD2 →RL→VD3→a。

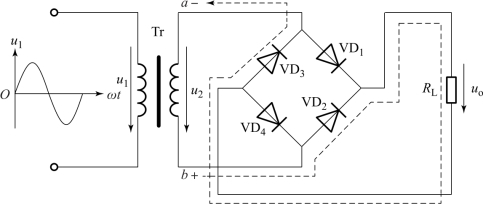

图8.6 单相桥式整流电路（u2负半周）
3.桥式整流电路各参数计算
1） 输出平均电压UO
由uo波形可知，桥式整流是半波整流的2 倍（图8.7），即
图8.7 单相整流电路电压波形
（a） 单相半波整流电路波形； （b） 单相桥式整流电路波形
2） 流过二极管的平均电流ID
由于VD1、VD4和VD2、VD3轮流导通，因此流过每个二极管的平均电流只有负载电流的一半，即
3） 二极管承受的最高反向峰值电压URM
当u2上正下负时，VD1、VD4导通，VD2、VD3截止，VD2、VD3相当于并联后跨接在u2上，因此反向最高峰值为
例8.2 电路如图8.8 所示，电压U2 ＝120 V，R ＝40 Ω，求整流电压平均值UO、整流电流平均值IO、二极管电流平均值ID及承受的最高反向电压UDRM。

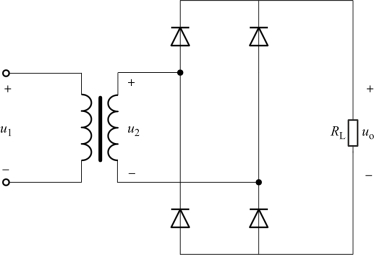

图8.8 例8.2 电路
解：UO ＝0.9U2 ＝0.9 ×120 ＝108（V）
桥式整流电路的优点是输出电压高，电压纹波小，管子所承受的平均电流较小，同时由于电源变压器在正、负半周内都有电流供给负载，电源变压器的利用率高。 因此，桥式整流电路在整流电路中有了较为广泛的运用，缺点是二极管用得较多。
