根据射频耦合方式的不同，RFID可以分为电感耦合（磁耦合）和反向散射耦合（电磁场耦合）两大类。

1.电感耦合

电感耦合也叫作磁耦合，是阅读器和应答器之间通过磁场（类似变压器）的耦合方式进行射频耦合，能量（电源）由阅读器通过载波提供。阅读器产生的磁场强度受到电磁兼容性能的有关限制，因此一般工作距离都比较近。

高频和低频RFID主要采用电感耦合的方式，即频率为13.56 MHz和小于135 kHz。工作距离一般在Im以内，其耦合方式结构框图如图4-7所示。

pagenumber_ebook=141,pagenumber_book=134

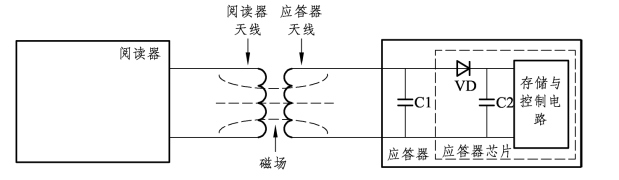

图4-7　电感耦合的电路结构

电感耦合的RFID系统中，阅读器与应答器之间耦合工作原理如下：

（1）阅读器通过谐振在阅读器天线上产生一个磁场，当在一定距离内，部分磁力线会穿过应答器天线，产生一个磁场耦合。

（2）由于在电感耦合的RFID系统中所用的电磁波长（低频135 kHz波长为2 400 m，高频13.56 MHz为22.1 m）比两个天线之间的距离大很多，所以两线圈间的电磁场可以当作简单的交变磁场。

（3）穿过应答器天线的磁场通过感应会在应答器天线上产生一个电压，经过VD的整流和对C2充电、稳压后，电量保存在C2中，同时C2上产生应答器工作所需要的电压。

阅读器天线和应答器天线也可以看作一个变压器的初、次级线圈，只不过它们之间的耦合很弱。因为电感耦合系统的效率不高，所以这种方式主要适用于小电流电路，应答器的功耗大小对工作距离有很大影响。

在电感耦合方式下，应答器向阅读器的数据传输采用负载调制的方法，其原理如图4-8所示。

pagenumber_ebook=142,pagenumber_book=135

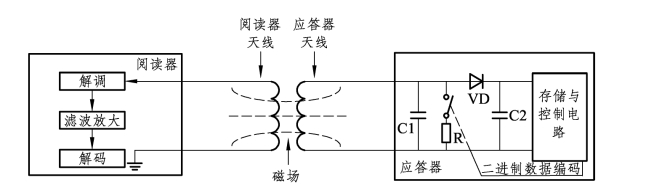

图4-8　负载调制

图4-8所示为电阻负载调制，本质是一种振幅调制（也称为调幅AM），以调节接入电阻R的大小可改变调制度的大小。实践中，常通过接通或断开接入电阻R来实现二进制的振幅调制。其工作步骤如下：

（1）如果在应答器中以二进制数据编码信号控制开关S，则应答器线圈上的负载电阻R按二进制数据编码信号的高低电平变化而接通和断开。

（2）负载的变化通过应答器天线到阅读器天线，进而产生相同规律变化的信号，即变压器的次级线圈的电流变化，会影响到初级的电流变化。

（3）在该变化反馈到阅读器天线（相当于变压器初级）后，通过解调、滤波放大电路，恢复为应答器端控制开关的二进制数据编码信号。

（4）经过解码后就可以获得存储在应答器中的数据信息，进而可以进行下一步处理。这样，二进制数据信息就从应答器传到了阅读器。

2.反向散射耦合

反向散射耦合也称电磁场耦合，其理论和应用基础来自雷达技术。当电磁波遇到空间目标（物体）时，其能量的一部分被目标吸收，另一部分以不同的强度被散射到各个方向。在散射的能量中，一小部分反射回了发射天线，并被该天线接收（发射天线也是接收天线），对接收信号进行放大和处理，即可获取目标的有关信息。

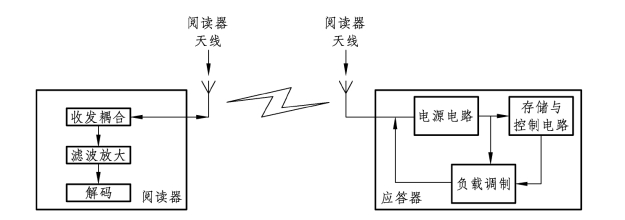

一个目标反射电磁波的效率由反射横截面来衡量。反射横截面的大小与一系列参数有关，如目标大小、形状和材料、电磁波的波长和极化方向等。由于目标的反射性能通常随频率的升高而增强，所以反向散射耦合方式通常采用在超高频（包括UHF和SHF）RFID系统中，应答器和阅读器的距离大于1m。反向散射耦合的原理框图如图4-9所示。

反向散射耦合的RFID系统中，阅读器与应答器之间耦合工作原理如下：

（1）阅读器通过阅读器天线发射载波，其中一部分被应答器天线反射回阅读器天线。
