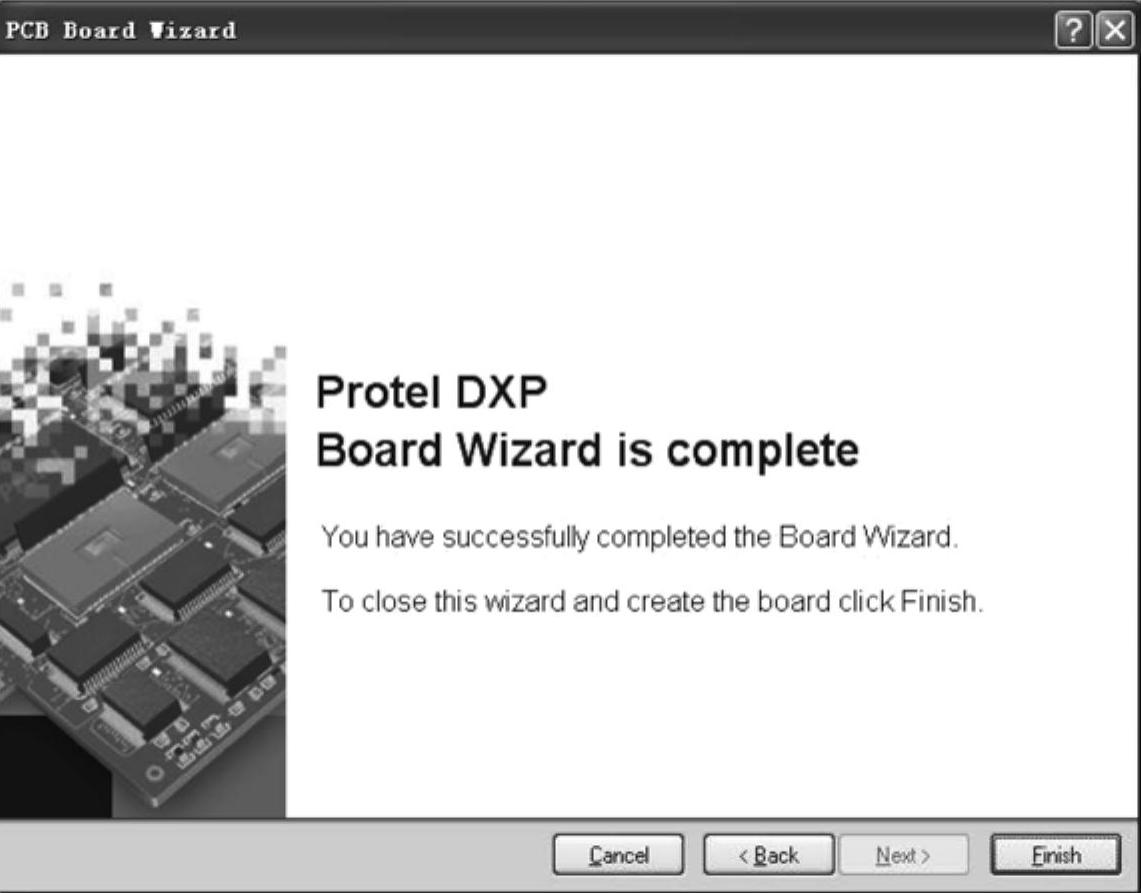

【摘要】：复杂的PCB一般适用于大型集成电路设计，有专用的一些样板模型，可以通过DXP的PCB向导编辑器来创建，下面介绍一个例子。图6-10 “PCB尺寸单位”对话框单击“Next”按钮即可进入板型选择询问对话框，如图6-11所示。如果需要奇数板层，可以直接编辑对应数字，需要说明的是，双层板就是信号层为2和电源层是0的PCB。图6-16 完成PCB定型图6-17 刚刚创建的PCB

复杂的PCB一般适用于大型集成电路设计，有专用的一些样板模型，可以通过DXP的PCB向导编辑器来创建，下面介绍一个例子。

首先用“View”菜单打开“File”窗口，如图6-7所示。

在“New From Template”的最后找到“PCB Board Wizard”项，如图6-8所示。

图6-7 打开“File”窗口

图6-8 “PCB Board Wizard”选项

单击此项，即可进入PCB创建界面，如图6-9所示。

图6-9 “PCB创建向导”对话框

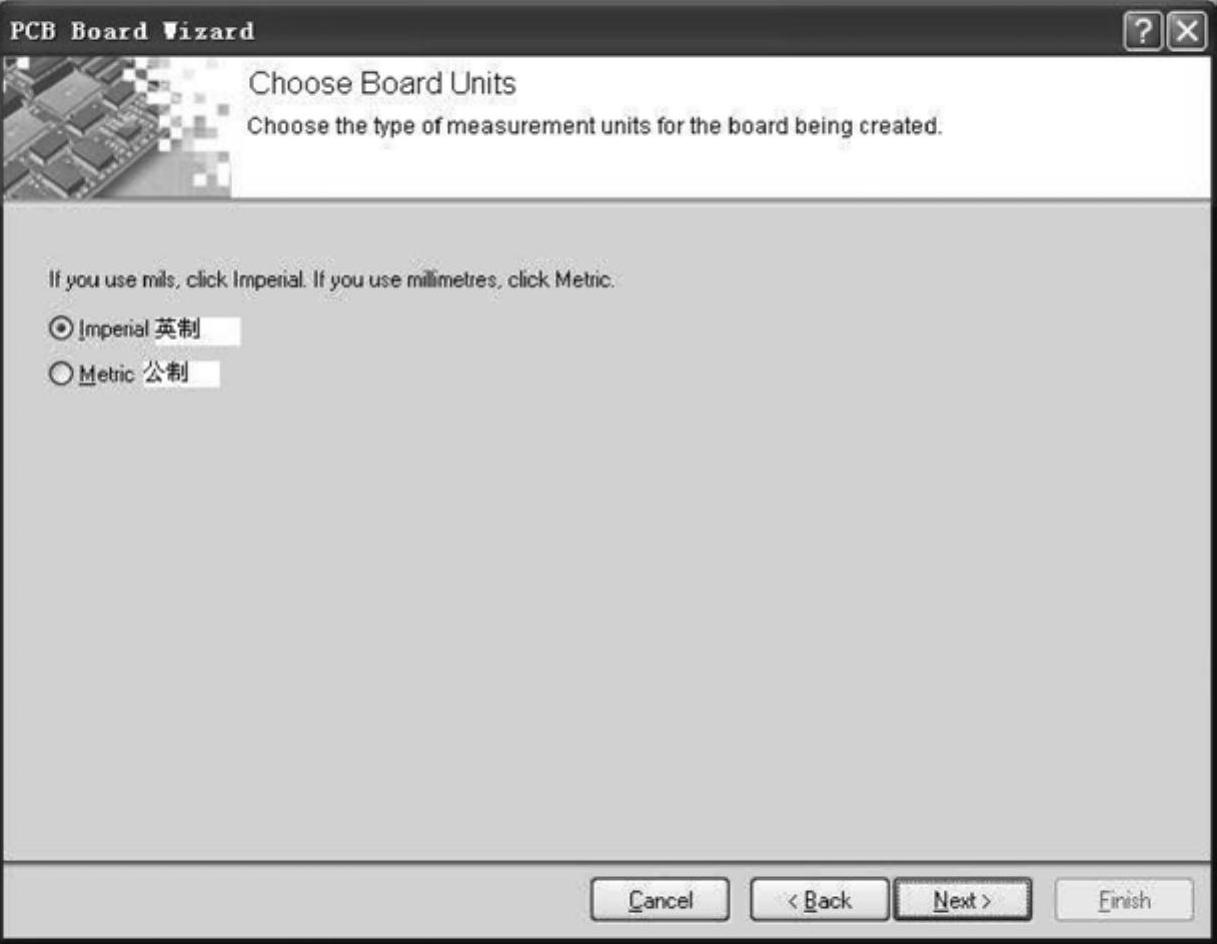

单击“Next”按钮，出现尺寸单位选择询问框，在对应的尺寸单位处打上点即可，如图6-10所示。

图6-10 “PCB尺寸单位”对话框

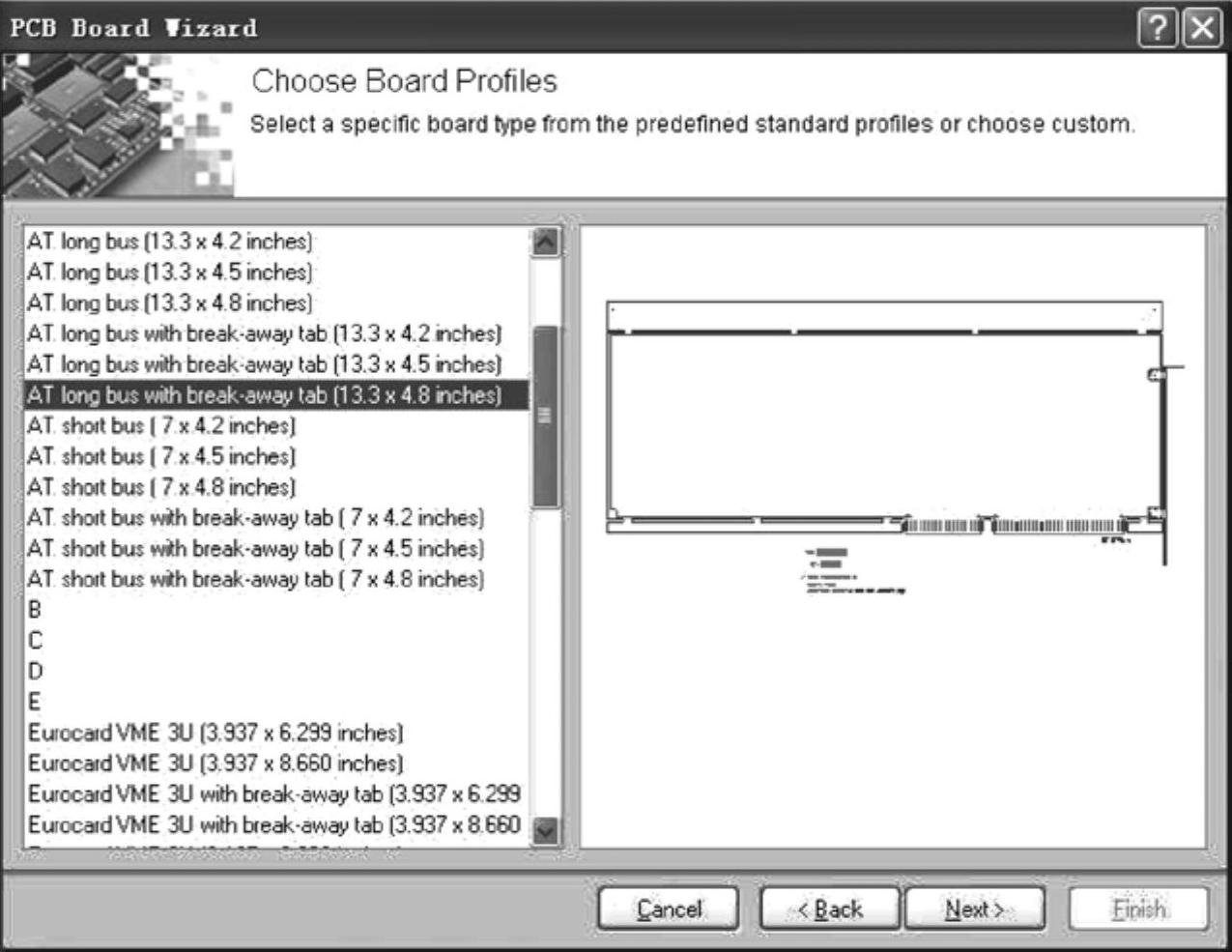

单击“Next”按钮即可进入板型选择询问对话框，如图6-11所示。

图6-11 “PCB板型”对话框

此对话框中有60多种PCB样板可供选择，覆盖了主流应用的需求，囊括了IT类常用板卡外形。单击相应的板型，右边会出现预览图。

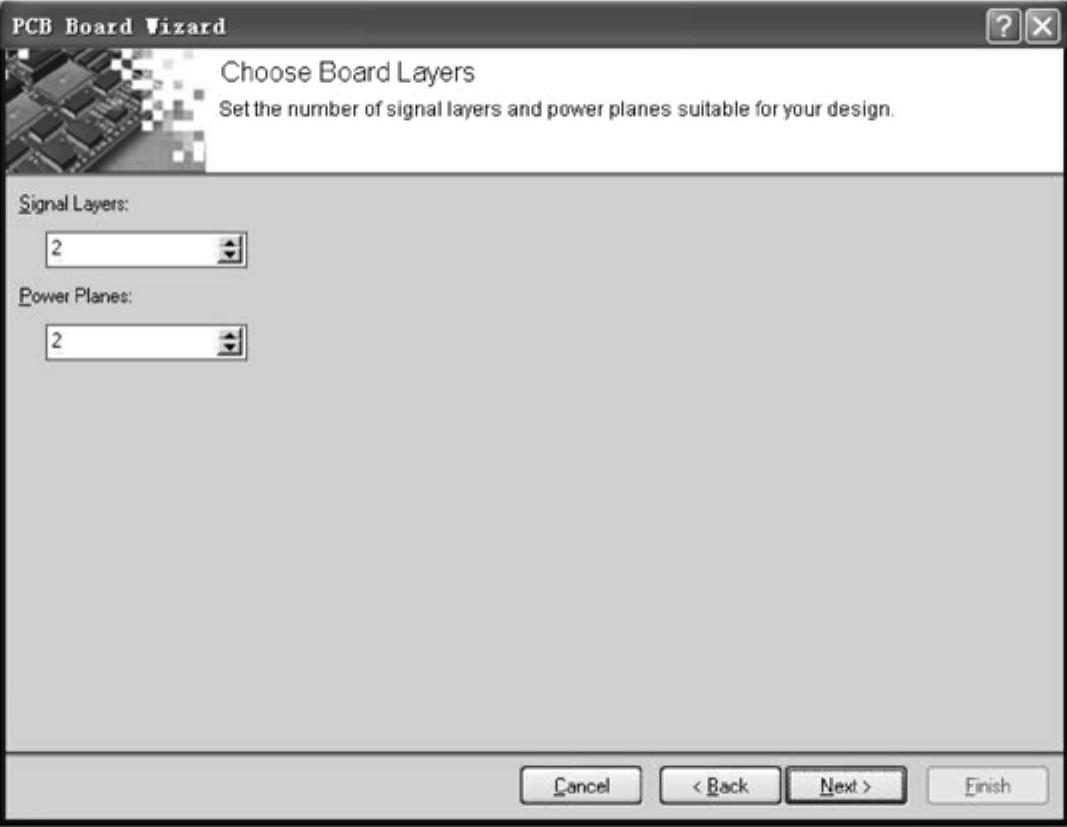

选定所需板型后，单击“Next”按钮，进入板的层数设定对话框，如图6-12所示。

图6-12 “PCB层数”对话框

前面介绍的重点是双层板的PCB设计，但多层板也是PCB大家族中的重要一员，多层板往往具有更复杂的电气布局和布线，更细致的电源和信号线划分，更严格的阻抗匹配，多层板往往将信号部分与电源部分通过分层的排布避免相互干扰。在图6-12中，有信号层（Signal）和电源（Power）层的设定，信号层默认为2，每次单击旁边增加2，最小为2；电源层默认也是2，每次单击会增加2，最小为0。如果需要奇数板层，可以直接编辑对应数字，需要说明的是，双层板就是信号层为2和电源层是0的PCB。

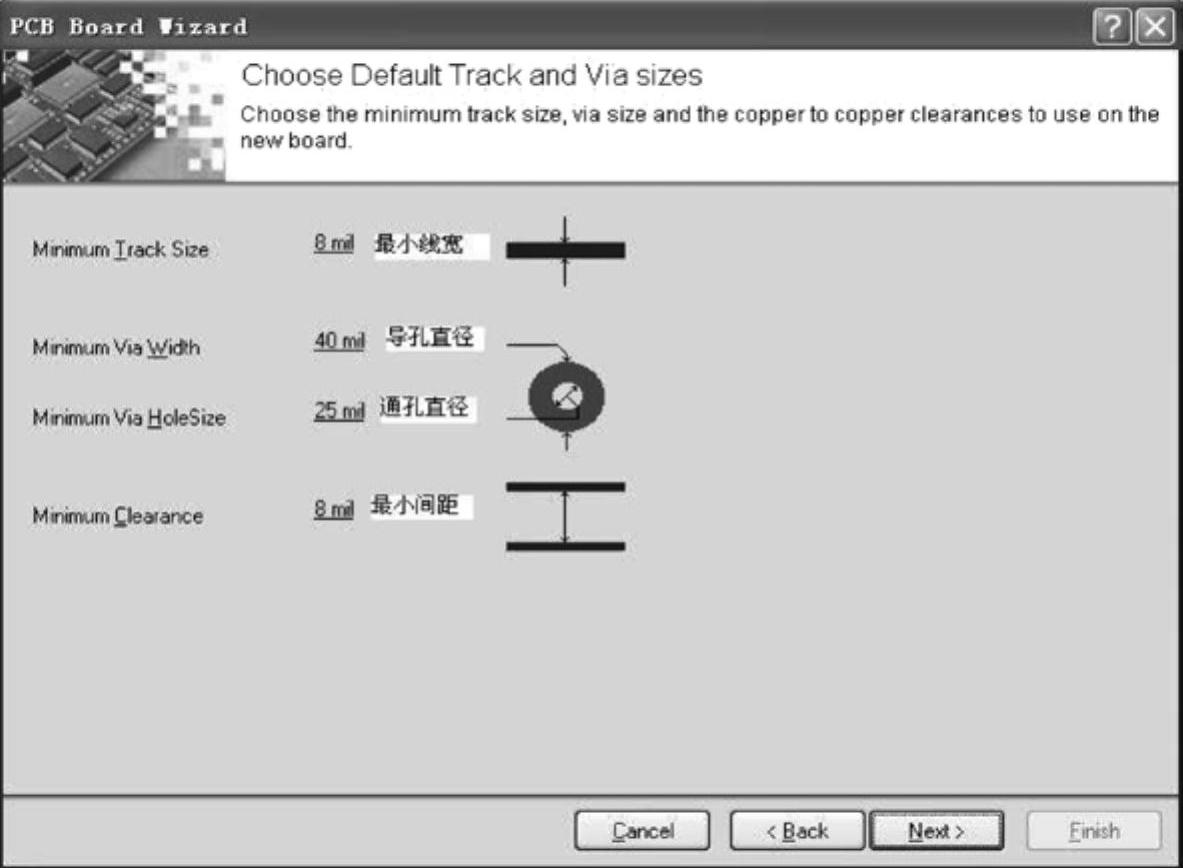

选好板层数目后，单击“Next”按钮，进入“导孔设置”对话框，如图6-13所示。
