PCB库的绘制技巧与方法
【摘要】：进行以下操作进入PCB库绘制界面，如图5-10和图5-11所示。PCB的常用绘制工具包括线放置工具、焊盘放置工具、过孔放置工具、字符放置工具、坐标放置工具、测量工具、几何图形放置工具和阵列粘贴工具。图5-12 进入PCB库绘制界面图5-13 PCB库常用绘制工具在绘制PCB库图时需要先选择工作层，再在层上作图。禁止布线层一般不在PCB库文件中应用，一般是作为PCB文件的中的PCB开槽和PCB外框绘制。图5-14 PCB库封装重命名图5-15 PCB库封装属性的修改
进行以下操作进入PCB库绘制界面，如图5-10和图5-11所示。

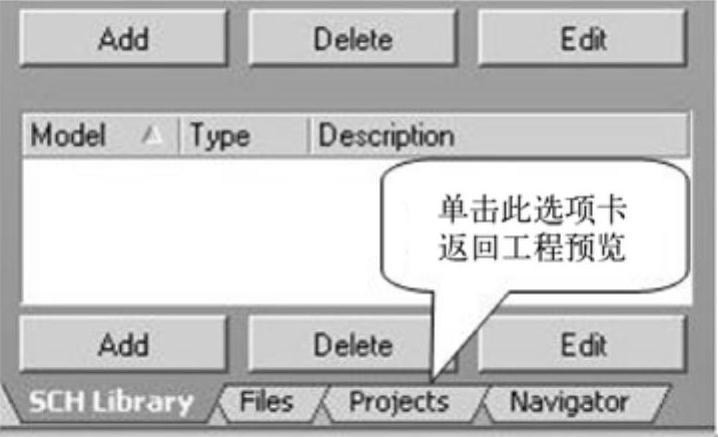

图5-10 返回工程预览
图5-11 进入PCB库绘制界面
在PCB库绘制前需要掌握PCB库的常用绘制工具，认识PCB库的默认作业层。PCB的常用绘制工具包括线放置工具、焊盘放置工具、过孔放置工具、字符放置工具、坐标放置工具、测量工具、几何图形放置工具和阵列粘贴工具。PCB库的默认作业层包括顶层（Top Layer）、底层（Bottom Layer）、机械层（Mechanical 1）、顶层丝印层（Top Overlay）、禁止布线层（Keep-Out Layer）和多面层（Multi-Layer）。
如图5-12和图5-13所示。
图5-12 进入PCB库绘制界面
图5-13 PCB库常用绘制工具
在绘制PCB库图时需要先选择工作层，再在层上作图。
首先对层进行一个初步的了解，在默认工作层中“Top Layer”和“Bottom Layer”是具有电气连接的层，它们对应的物理意义为PCB上顶层和底层上的铜箔。机械层“Mechanical1”可以为元件的主体部分的边沿或投影，一般缺省不用。顶层丝印层（Top Overlay）的物理意义为非电气连接的标识，如同纸张上图片和文字。禁止布线层（Keep-Out Layer）一般不在PCB库文件中应用，一般是作为PCB文件的中的PCB开槽和PCB外框绘制。多面层（Multi-Layer）是在双层PCB中既出现在顶层又出现在底层，具有电气连接层，一般用来绘制过孔和热沉。
此处以有源晶振绘制为例对常用绘制工具以及PCB库技巧进行简单说明。在绘制PCB库时需要掌握两个原则。
1）PCB库的封装一定要过坐标（0，0），这样能保证在PCB图编辑时拖动或旋转封装时封装方便控制。
2）注意焊盘的孔比测量的孔要稍大，且为0.01mm的正整数倍。因为在制板工艺中会在金属化过孔内边沿沉铜和喷锡，这样会增大孔的机械公差，现国内PCB厂家的钻具一般是以0.01mm步进的。
以下为PCB库封装绘制的基本操作，缺省绘制过程，如图5-14和图5-15所示。

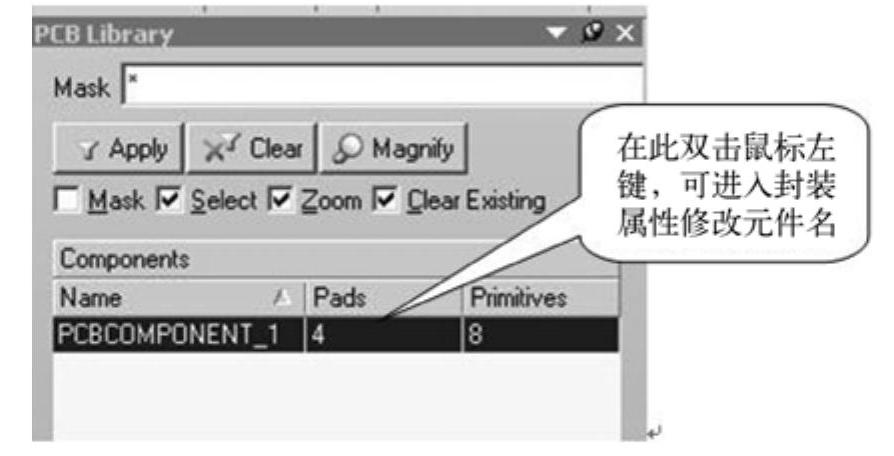

图5-14 PCB库封装重命名
图5-15 PCB库封装属性的修改
