如何绘制原理图库？
【摘要】：在绘制原理图库时应了解基本绘制工具的用法。这样能保证原理图绘制时引脚连线能连接，且为直线。图5-7 有源晶振图5-8 编辑设置1完成图5-7后会进入图5-9所示的设置界面。图5-9 编辑设置2注意在“Default Dsignator”中输入的是原理图绘制中的位号，这里的命名格式为：“位号名+‘？’”，“？”
在本设计中需要的有源晶振在DXP自带库中是不存在的，接下来开始在原理图库“My Schlib.SchLib”中建立新元件，绘制有源晶振，需要注意的是，新建的元件和原有的元件都是不能重命名的。在命名时要注意元件名的通用性，不要过于冗长，推荐使用缩写的大写英文单词，方便记忆与查找，并且不建议使用中文或小写英文命名。如晶振在DXP或更早的Protel版本元件名都为“XTAL”，有源译为“Active”，有源晶振则可命名为“ACT XTAL”。
操作如图5-4和图5-5所示。

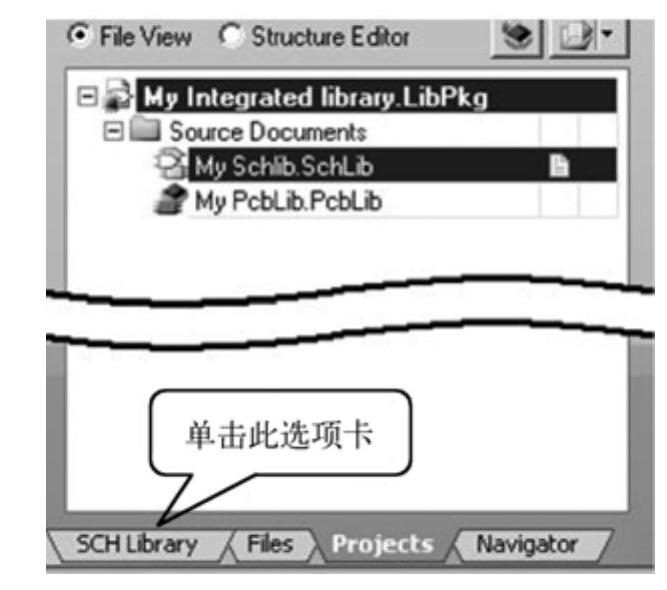

图5-4 绘制原理图库步骤1（进入绘制页面）
图5-5 绘制原理图库步骤2
元件绘制需要了解的是基本绘制工具。基本工具里包含直线工具、贝塞尔曲线工具、圆弧工具、多边形工具、字符放置工具、新建元件工具、新建元件模块工具、矩形放置工具、倒角矩形放置工具、实体圆放置工具、图片文件插入工具、阵列粘贴工具和引脚放置工具。在绘制原理图库时应了解基本绘制工具的用法。

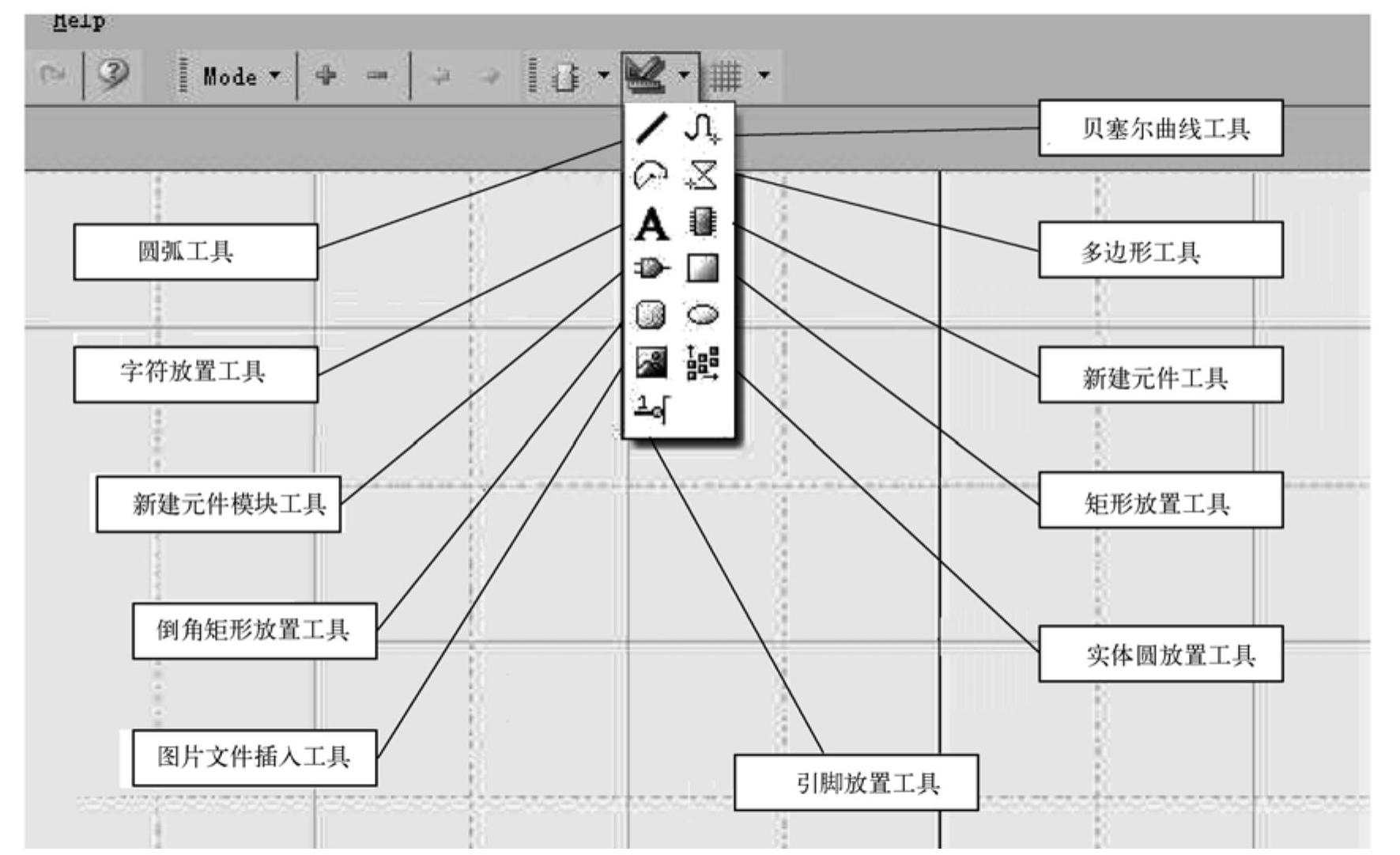

基本绘制工具如图5-6所示。
矩形放置工具、引脚放置工具和直线工具是最常用的绘制工具，此处以有源晶振绘制为例对基本绘制工具以及原理图库技巧进行简单说明。在绘制原理图库时需要掌握3个原则。
在元件需要绘制矩形和引脚时，需要先放置矩形后放置引脚。这样能保证在保存原理图为低版本文件时引脚名不会被遮盖。
图5-6 基本绘制工具
元件一定要落在图样中心，即两条黑色实线的交叉处。这样能保证元件在放置原理图时放置点在元件上。
引脚的热点一定要朝向空旷处，且一定要落在栅格的焦点上，即热点的X、Y坐标都要为10的整数倍。这样能保证原理图绘制时引脚连线能连接，且为直线。
绘制后的有源晶振如图5-7所示。
在绘制好元件后就要进行属性编辑，在属性编辑中对元件的原理图标号名进行设置。如在调用DXP自带库中的电阻标号为“R？、Res1、1K”，这样属性显示进行默认设置。
编辑设置如图5-8所示。
图5-7 有源晶振（原理图库图）
图5-8 编辑设置1

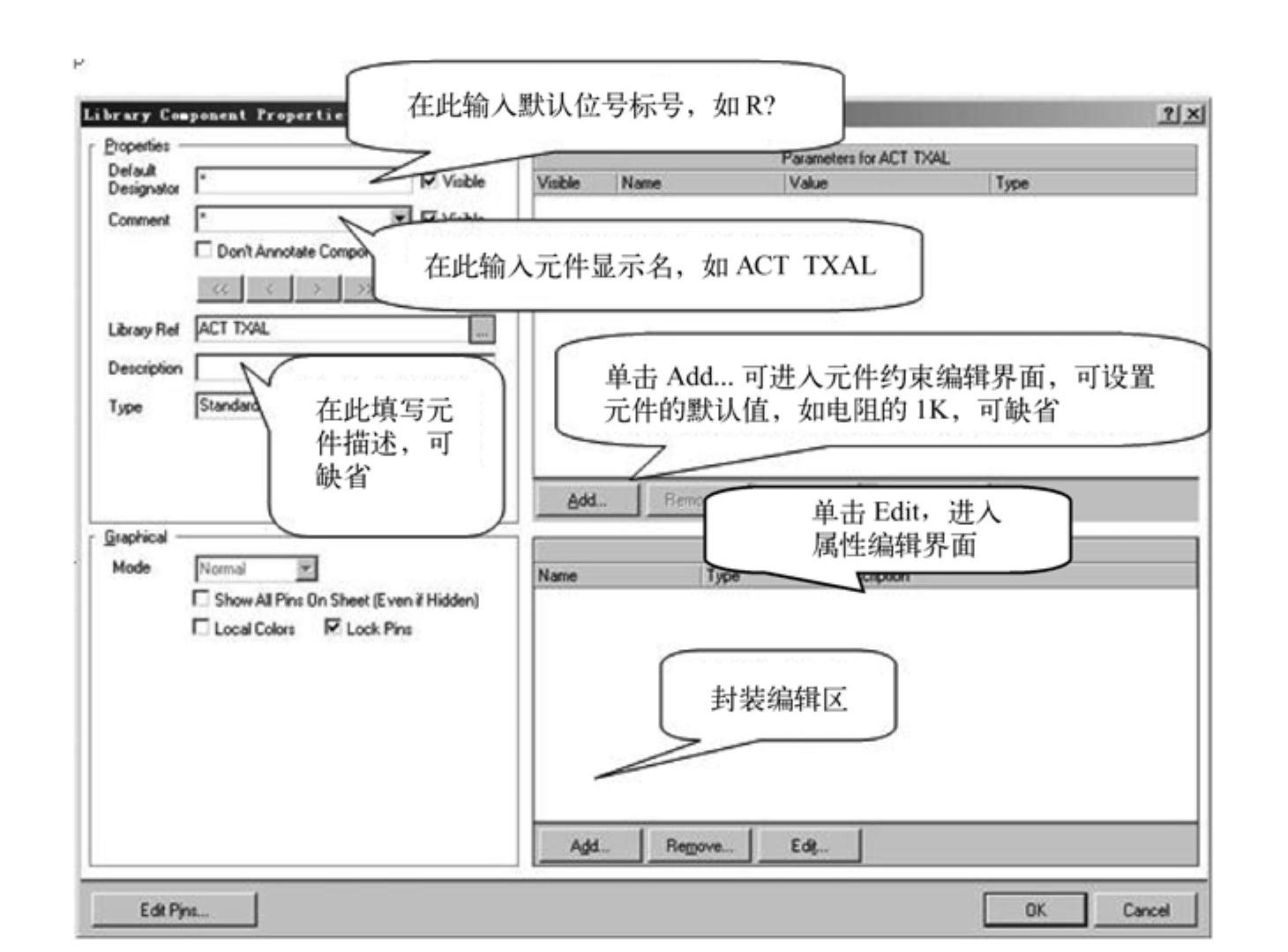

完成图5-7后会进入图5-9所示的设置界面。
图5-9 编辑设置2
注意在“Default Dsignator”中输入的是原理图绘制中的位号，这里的命名格式为：“位号名+‘？’”，“？”不能缺省，在原理图自动标号或手工标号时“？”会被正整数所替代，位号也会变为如R1、U66等，这里绘制晶振填写CR？或Y？。在Comment中输入元件的显示名，虽然在DXP中有专门设置默认值的设置选项，为了方便在此也可输入默认值，如在有缘晶振绘制时可填写元件名：ACT TXAL，也可以填写默认值如12.000MHz。以上两部分不可以为缺省值。
